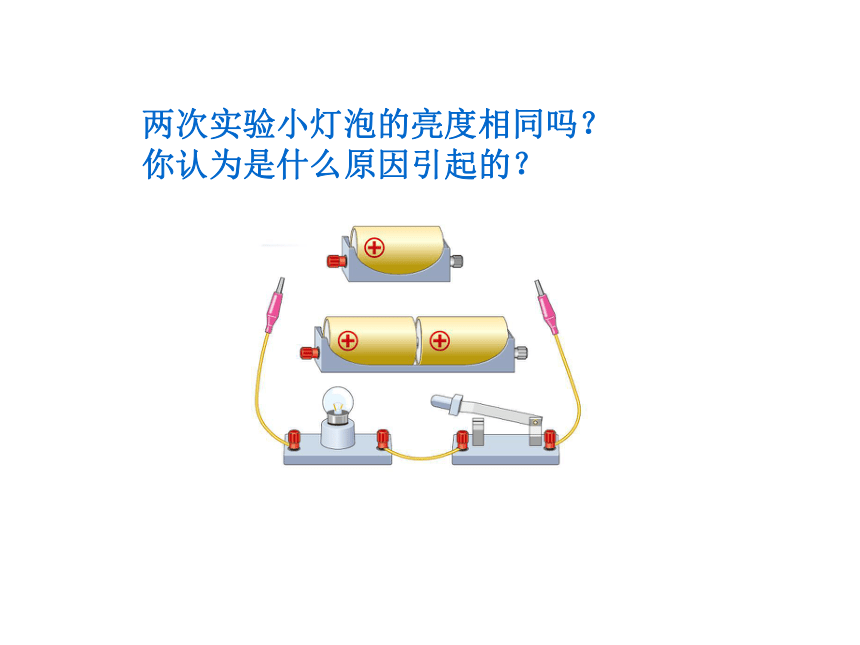

　　两次实验小灯泡的亮度相同吗？
　　你认为是什么原因引起的？
想想做做

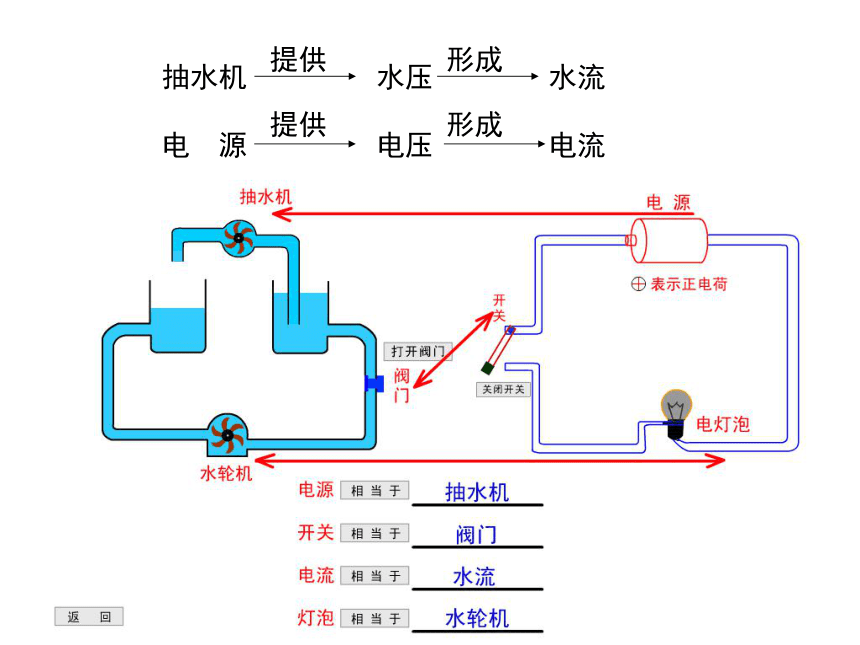

　　要让一段电路中有电流，它的两端就要有电压。
　　电源的作用:给用电器两端提供电压。
（U）

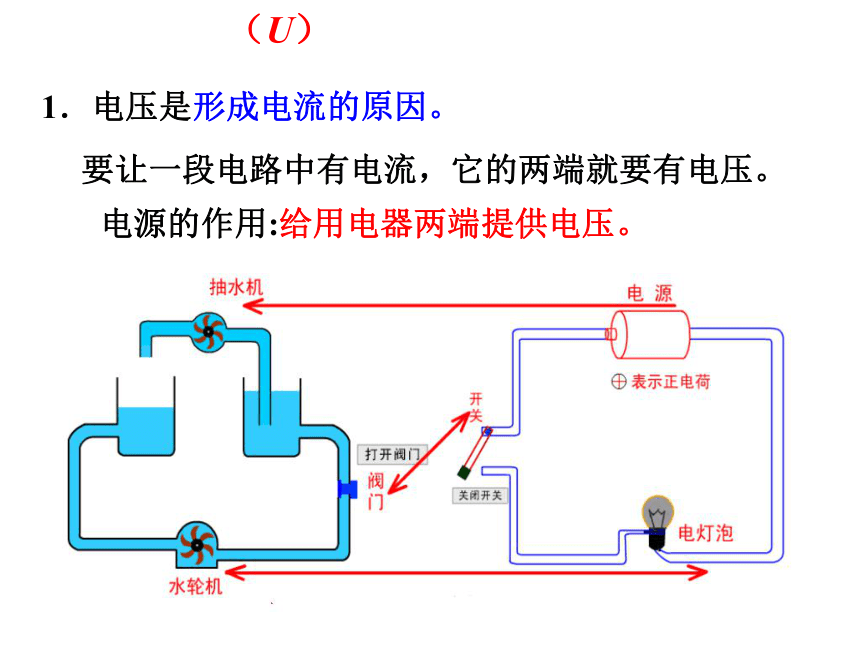

1．电压是形成电流的原因。
一、电压

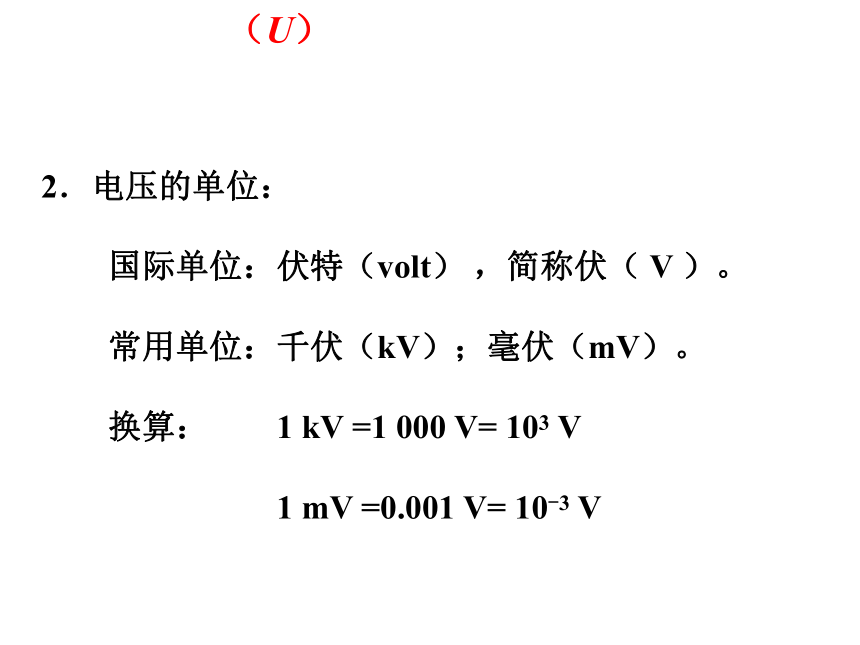

2．电压的单位：
　　国际单位：伏特（volt） ，简称伏（ V ）。
　　常用单位：千伏（kV）；毫伏（mV）。
　　换算：　　1 kV =1 000 V= 103 V
　　　　　　　1 mV =0.001 V= 10-3 V
（U）
一、电压

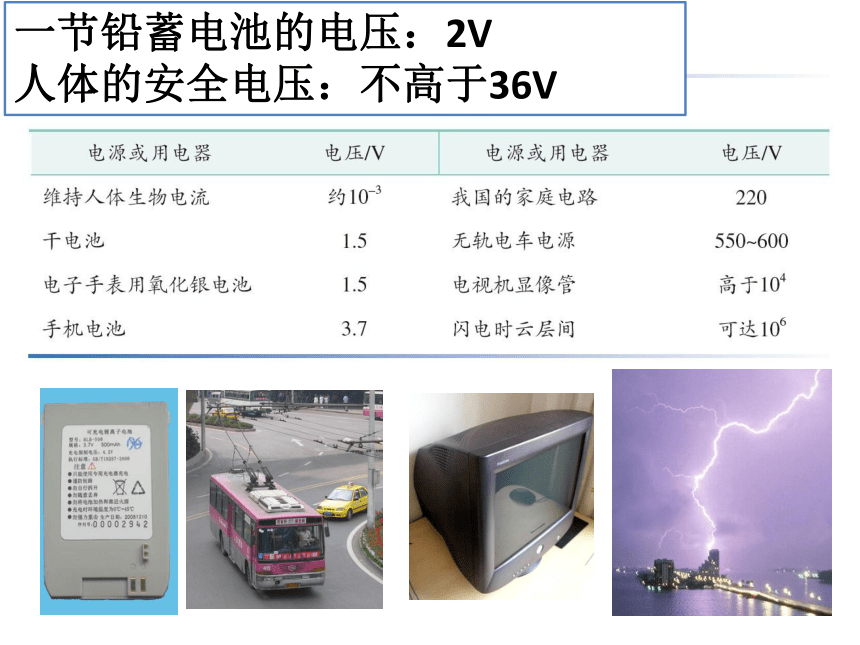

一节铅蓄电池的电压：2V
人体的安全电压：不高于36V
理解训练：

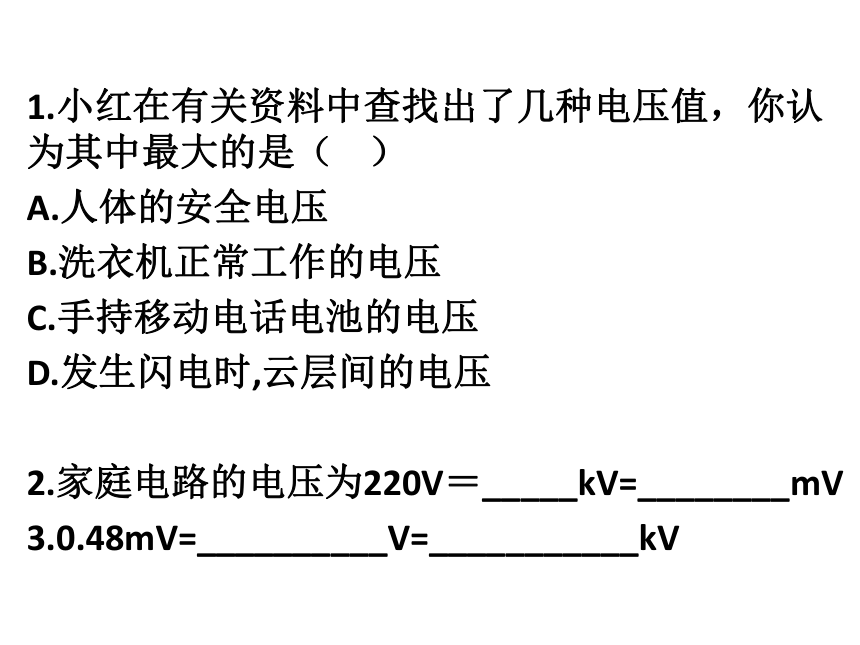

1.小红在有关资料中查找出了几种电压值，你认为其中最大的是（ ）
A.人体的安全电压
B.洗衣机正常工作的电压
C.手持移动电话电池的电压
D.发生闪电时,云层间的电压

2.家庭电路的电压为220V＝_____kV=________mV
3.0.48mV=__________V=___________kV
1．电压表：测量电压的仪器
二、电压的测量
　　认识电压表
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～3V
量程为0～15 V
　　电压表的电路符号
2. 电压表的连接：
（1）电压表必须和被测的用电器并联。
（2）电压必须从正接线柱流入，从负接线柱流出。
（3）必须正确选择量程。
（4）可以把电压表直接连到电源的两极！
理解训练：
4.左图（1）测量的是________两端的电压，左图（2）测量的是________两端的电压。





5.灯L1与灯L2串联，先用电压表测灯L1两端的电压，如右上图（a）所示。再测灯L2两端的电压时，只将电压表接A的一端改接C，如右上图（b）所示，这种接法_______（填“正确”或“不正确”），原因是______________________。
　　3、电压表的读数
　　读数步骤：
　　第一步，看量程；
　　第二步，看最小分度值；
　　第三步，读数。
6. 明查秋毫：如图所示是电流表的使用上分别存在的问题，请在下面横线上写出造成其现象的原因。
甲同学的问题：_________________________;
乙同学的问题：_________________________;
丙同学的问题：_________________________;
丁同学的问题：_________________________。
6. 慧眼识珠：把各电压表的示数写在相应的横线上。

甲：________ 乙：________

　　将电压表接在小灯泡两端，接通电路，读取的数据是 ＿＿＿＿ V ；
　　将电压表接在电 源两端，接通电路，读取的数据是 ＿＿＿＿ V。
　　实验结果表明，电压表两次的示数是相等的，即在只有一个用电器的电路中，用电器两端的电压与电源电压相等。
实验结果
（3）动手测量用电器两端的电压和电源两端的电压。
画出对应的电路图。
练一练：
　　1．电源给用电器两端提供电压。电压通常用字母U表示，单位是伏特，符号是V。
　　2．电压表与被测用电器并联，正、负接线柱的接法要正确（电流从正接线柱流入，从负接线柱流出），被测电压不能超过电压表的最大测量值。
