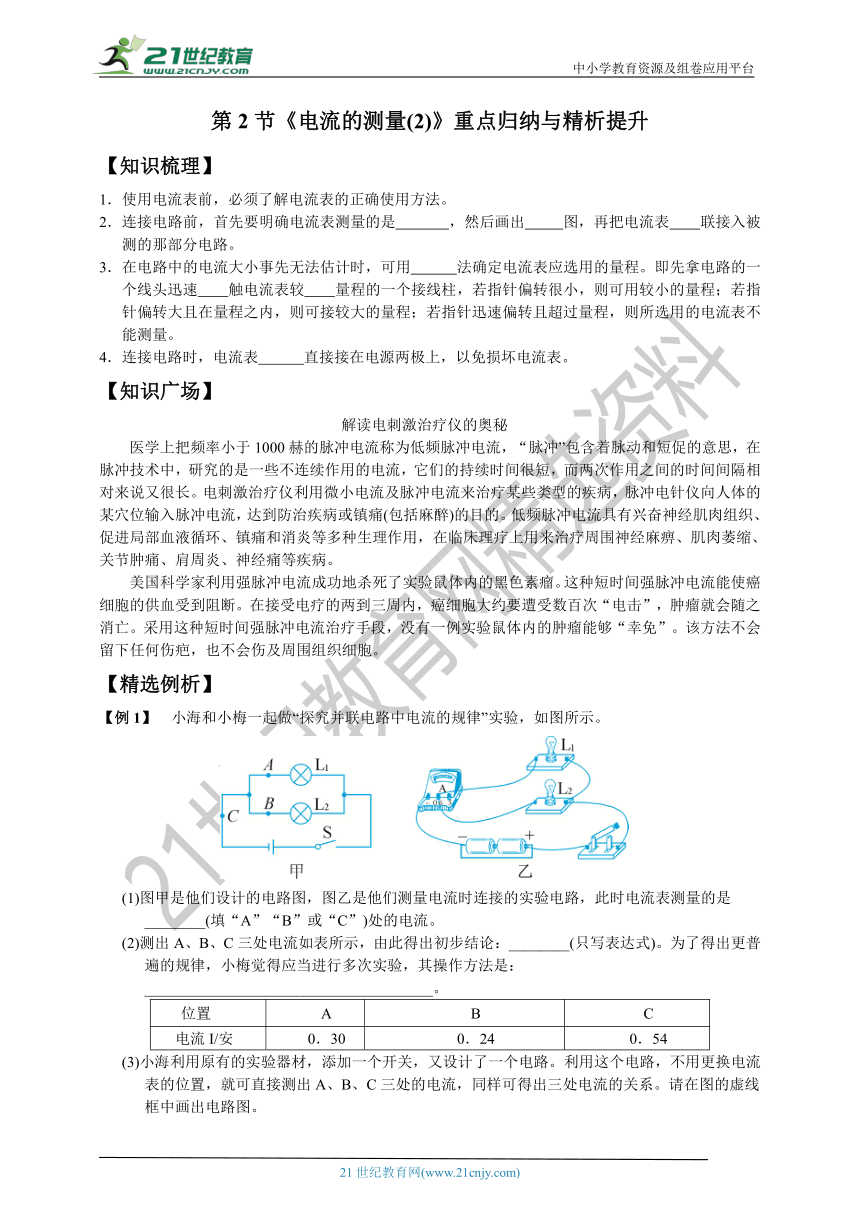

第2节《电流的测量(2)》重点归纳与精析提升

第2节《电流的测量(2)》重点归纳与精析提升
【知识梳理】
1．使用电流表前，必须了解电流表的正确使用方法。
2．连接电路前，首先要明确电流表测量的是 ，然后画出 图，再把电流表 联接入被测的那部分电路。
3．在电路中的电流大小事先无法估计时，可用 法确定电流表应选用的量程。即先拿电路的一个线头迅速 触电流表较 量程的一个接线柱，若指针偏转很小，则可用较小的量程；若指针偏转大且在量程之内，则可接较大的量程；若指针迅速偏转且超过量程，则所选用的电流表不能测量。
4．连接电路时，电流表 直接接在电源两极上，以免损坏电流表。
【知识广场】
解读电刺激治疗仪的奥秘
医学上把频率小于1000赫的脉冲电流称为低频脉冲电流，“脉冲”包含着脉动和短促的意思，在脉冲技术中，研究的是一些不连续作用的电流，它们的持续时间很短，而两次作用之间的时间间隔相对来说又很长。电刺激治疗仪利用微小电流及脉冲电流来治疗某些类型的疾病，脉冲电针仪向人体的某穴位输入脉冲电流，达到防治疾病或镇痛(包括麻醉)的目的。低频脉冲电流具有兴奋神经肌肉组织、促进局部血液循环、镇痛和消炎等多种生理作用，在临床理疗上用来治疗周围神经麻痹、肌肉萎缩、关节肿痛、肩周炎、神经痛等疾病。
美国科学家利用强脉冲电流成功地杀死了实验鼠体内的黑色素瘤。这种短时间强脉冲电流能使癌细胞的供血受到阻断。在接受电疗的两到三周内，癌细胞大约要遭受数百次“电击”，肿瘤就会随之消亡。采用这种短时间强脉冲电流治疗手段，没有一例实验鼠体内的肿瘤能够“幸免”。该方法不会留下任何伤疤，也不会伤及周围组织细胞。
【精选例析】
【例1】　小海和小梅一起做“探究并联电路中电流的规律”实验，如图所示。
(1)图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是________(填“A”“B”或“C”)处的电流。
(2)测出A、B、C三处电流如表所示，由此得出初步结论：________(只写表达式)。为了得出更普遍的规律，小梅觉得应当进行多次实验，其操作方法是：______________________________________。
位置
A
B
C
电流I/安
0．30
0．24
0．54

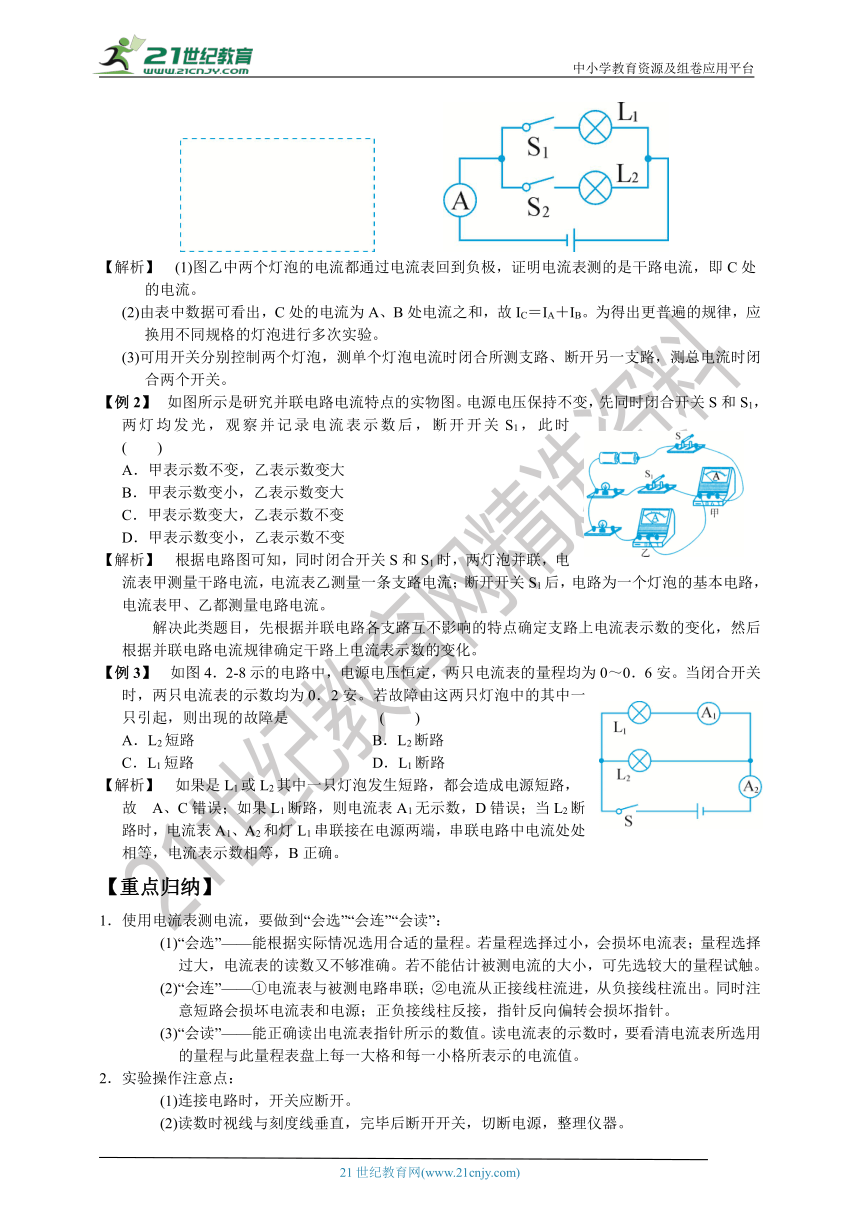

(3)小海利用原有的实验器材，添加一个开关，又设计了一个电路。利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系。请在图的虚线框中画出电路图。

　(1)图乙中两个灯泡的电流都通过电流表回到负极，证明电流表测的是干路电流，即C处的电流。
(2)由表中数据可看出，C处的电流为A、B处电流之和，故IC＝IA＋IB。为得出更普遍的规律，应换用不同规格的灯泡进行多次实验。
(3)可用开关分别控制两个灯泡，测单个灯泡电流时闭合所测支路、断开另一支路，测总电流时闭合两个开关。
【例2】　如图所示是研究并联电路电流特点的实物图。电源电压保持不变，先同时闭合开关S和S1，两灯均发光，观察并记录电流表示数后，断开开关S1，此时 (　　)
A．甲表示数不变，乙表示数变大
B．甲表示数变小，乙表示数变大
C．甲表示数变大，乙表示数不变
D．甲表示数变小，乙表示数不变
　根据电路图可知，同时闭合开关S和S1时，两灯泡并联，电流表甲测量干路电流，电流表乙测量一条支路电流；断开开关S1后，电路为一个灯泡的基本电路，电流表甲、乙都测量电路电流。
解决此类题目，先根据并联电路各支路互不影响的特点确定支路上电流表示数的变化，然后根据并联电路电流规律确定干路上电流表示数的变化。
【例3】　如图4．2-8示的电路中，电源电压恒定，两只电流表的量程均为0～0．6安。当闭合开关时，两只电流表的示数均为0．2安。若故障由这两只灯泡中的其中一只引起，则出现的故障是 ( )
A．L2短路　　 B．L2断路
C．L1短路　　 D．L1断路
　如果是L1或L2其中一只灯泡发生短路，都会造成电源短路，故 A、C错误；如果L1断路，则电流表A1无示数，D错误；当L2断路时，电流表A1、A2和灯L1串联接在电源两端，串联电路中电流处处相等，电流表示数相等，B正确。
【重点归纳】
1．使用电流表测电流，要做到“会选”“会连”“会读”：
(1)“会选”——能根据实际情况选用合适的量程。若量程选择过小，会损坏电流表；量程选择过大，电流表的读数又不够准确。若不能估计被测电流的大小，可先选较大的量程试触。
(2)“会连”——①电流表与被测电路串联；②电流从正接线柱流进，从负接线柱流出。同时注意短路会损坏电流表和电源；正负接线柱反接，指针反向偏转会损坏指针。
(3)“会读”——能正确读出电流表指针所示的数值。读电流表的示数时，要看清电流表所选用的量程与此量程表盘上每一大格和每一小格所表示的电流值。
2．实验操作注意点：
(1)连接电路时，开关应断开。
(2)读数时视线与刻度线垂直，完毕后断开开关，切断电源，整理仪器。
(3)实验时，要更换规格不同的小灯泡进行多次实验，这样可以避免偶然性，使结论具有普遍性。

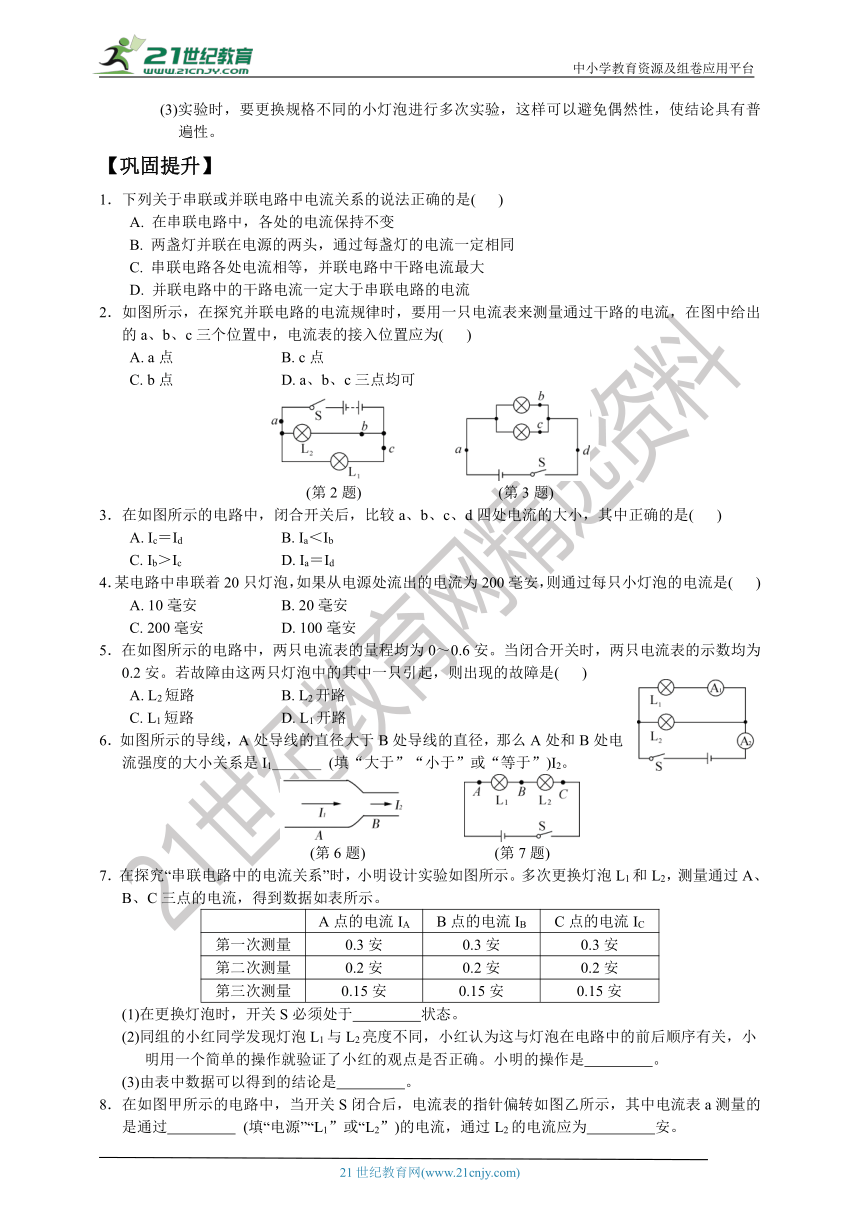

【巩固提升】
1．下列关于串联或并联电路中电流关系的说法正确的是( )
A. 在串联电路中，各处的电流保持不变
B. 两盏灯并联在电源的两头，通过每盏灯的电流一定相同
C. 串联电路各处电流相等，并联电路中干路电流最大
D. 并联电路中的干路电流一定大于串联电路的电流
2．如图所示，在探究并联电路的电流规律时，要用一只电流表来测量通过干路的电流，在图中给出的a、b、c三个位置中，电流表的接入位置应为( )
A. a点　 B. c点
C. b点　 D. a、b、c三点均可
　　　　
(第2题) (第3题)
3．在如图所示的电路中，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是( )
A. Ic＝Id　 B. Ia＜Ib
C. Ib＞Ic　 D. Ia＝Id
4．某电路中串联着20只灯泡，如果从电源处流出的电流为200毫安，则通过每只小灯泡的电流是( )
A. 10毫安　 B. 20毫安
C. 200毫安　 D. 100毫安
5．在如图所示的电路中，两只电流表的量程均为0～0.6安。当闭合开关时，两只电流表的示数均为0.2安。若故障由这两只灯泡中的其中一只引起，则出现的故障是( )
A. L2短路　 B. L2开路
C. L1短路　 D. L1开路
6．如图所示的导线，A处导线的直径大于B处导线的直径，那么A处和B处电流强度的大小关系是I1 (填“大于”“小于”或“等于”)I2。
　　　　
(第6题) (第7题)
7．在探究“串联电路中的电流关系”时，小明设计实验如图所示。多次更换灯泡L1和L2，测量通过A、B、C三点的电流，得到数据如表所示。
A点的电流IA
B点的电流IB
C点的电流IC
第一次测量
0.3安
0.3安
0.3安
第二次测量
0.2安
0.2安
0.2安
第三次测量
0.15安
0.15安
0.15安
(1)在更换灯泡时，开关S必须处于 状态。
(2)同组的小红同学发现灯泡L1与L2亮度不同，小红认为这与灯泡在电路中的前后顺序有关，小明用一个简单的操作就验证了小红的观点是否正确。小明的操作是 。
(3)由表中数据可以得到的结论是 。
8．在如图甲所示的电路中，当开关S闭合后，电流表的指针偏转如图乙所示，其中电流表a测量的是通过 (填“电源”“L1”或“L2”)的电流，通过L2的电流应为 安。
9．用电流表测量灯L1与灯L2并联时通过灯L2的电流，如图所示为某同学的实物连接图。
(1)请指出这个实物连接图中的三处错误：
① 。
② 。
③ 。
(2)画出改正错误后的电路图。
10．为探究并联电路的电流特点，小华根据如图甲所示的电路图，连接了如图乙所示的实物图，请回答：
(1)请在图乙a、b导线中撤掉一根多余的导线，使电路符合实验要求，你选择撤掉的是导线
(填“a”或“b”)。
(2)将测得的电流记录在表格中。有一次测量结果未记入表格中，示数如图丙所示，其电流值为 。
A处电流IA
B处电流IB
C处电流IC
第一次测量
0.44
0.22
0.22
第二次测量
0.6
0.2
0.4
第三次测量
0.8
0.46
(3)若在实验中测得如图丁、戊所示的示数，则我们能否确定哪个电流大，为什么？ 。
(4)上面设计的实验记录表格中存在的不足之处是 。
(5)在实验中，多次测量的目的是 。
(6)通过实验，我们可以得出结论：并联电路中干路的电流等于 。
第2节《电流的测量(2)》重点归纳与精析提升　参考答案
【知识梳理】
1．使用电流表前，必须了解电流表的正确使用方法。
2．连接电路前，首先要明确电流表测量的是哪一部分的电流，然后画出电路图，再把电流表串联接入被测的那部分电路。
3．在电路中的电流大小事先无法估计时，可用试触法确定电流表应选用的量程。即先拿电路的一个线头迅速试触电流表较大量程的一个接线柱，若指针偏转很小，则可用较小的量程；若指针偏转大且在量程之内，则可接较大的量程；若指针迅速偏转且超过量程，则所选用的电流表不能测量。
4．连接电路时，电流表不能直接接在电源两极上，以免损坏电流表。
【精选例析】
【例1】　(1)C　(2)IC＝IA＋IB　换用不同规格的灯泡进行多次实验　(3)如图所示
【例2】答案D
【例3】答案B
【巩固提升】
1． (C) 2． (A) 3． (D) 4． (C)
5． (B)
【解析】　若L2短路，则电源短路，电流表A1无示数，A选项错误；若L2开路，L1、A1、A2串联，电流表A1和A2的示数相等，B选项正确；若L1短路，则电流表A1和A2直接接在电源两端，电流表的示数会很大或被烧坏，C选项错误；若L1开路，则电流表A1无示数，D选项错误。
6．等于
7． (1)于断开状态。
(2)是改变灯泡在电路中的位置，然后观察灯泡的亮度。
(3)串联电路中电流处处相等。
8． L1 0.9安。
【解析】　电流表a测量的是通过L1支路的电流I1，电流表b测量的是干路的电流I，I应大于I1。而图乙中b表指针偏转角度小于a表，所以b表的量程应为0～3安，读数为1.2安，a表的量程应为0～0.6安，读数为0.3安。通过L2的电流I2＝I－I1＝1.2安－0.3安＝0.9安。
9．(1) ①电流表的正、负接线柱接反了。②开关闭合后，电源短路。③电流表没有接在灯L2所在支路中。
(2)
10． (1) b(填“a”或“b”)。
(2) 0.34安。
(3)不能。因为不知道所选用的量程。
(4)没有单位。
(5)得出普遍规律，防止偶然因素对实验结果产生影响。
(6)各支路电流之和。
【解析】　(1)导线b造成电流表被短路。(3)电流表读数时，必须先确定量程。
