第十六章 电压 电阻
第2节 串、并联电路中
电压的规律








1

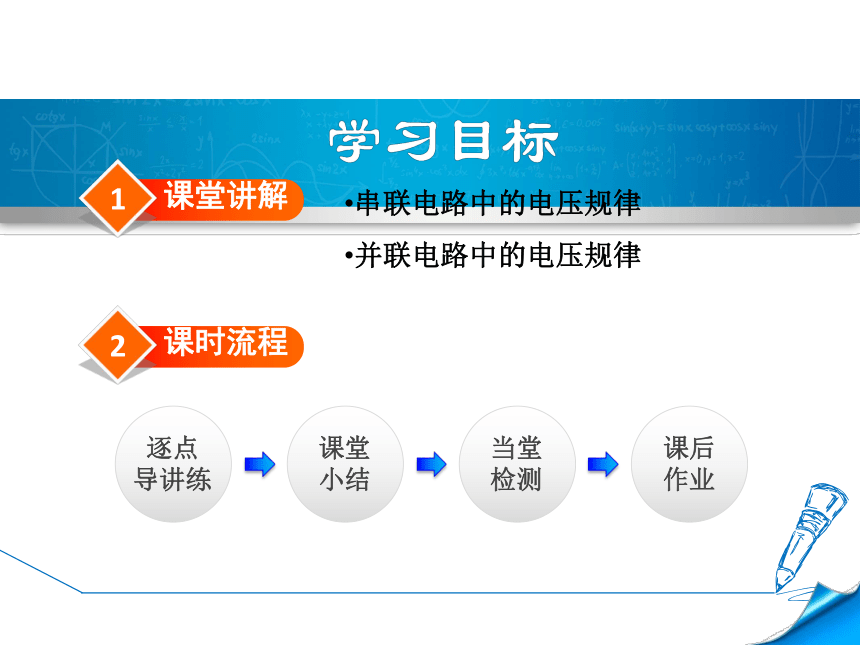

课堂讲解

2
课时流程
串联电路中的电压规律
并联电路中的电压规律

课后作业

逐点
导讲练

课堂小结

当堂检测










　　2．串联电路电压会有什么关系？
　　1．为什么两灯的发光情况会不一样？
不同规格的两灯泡串联。
闭合开关，两灯都能发光
吗？发光亮度一样吗？




L1
L2








知1－导


1
知识点

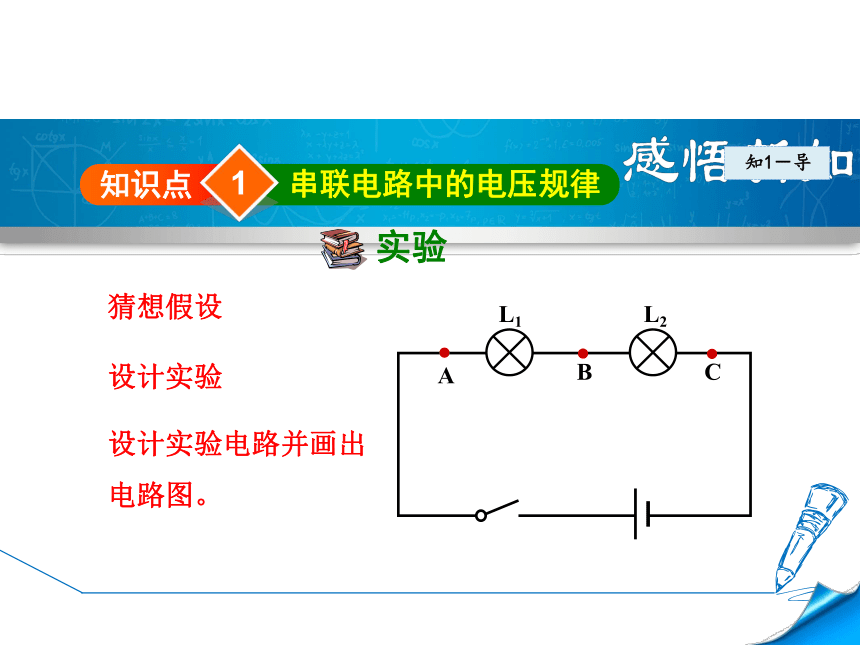

串联电路中的电压规律
实验


L2








A

B

C
L1
设计实验电路并画出
电路图。
猜想假设
设计实验








知1－讲

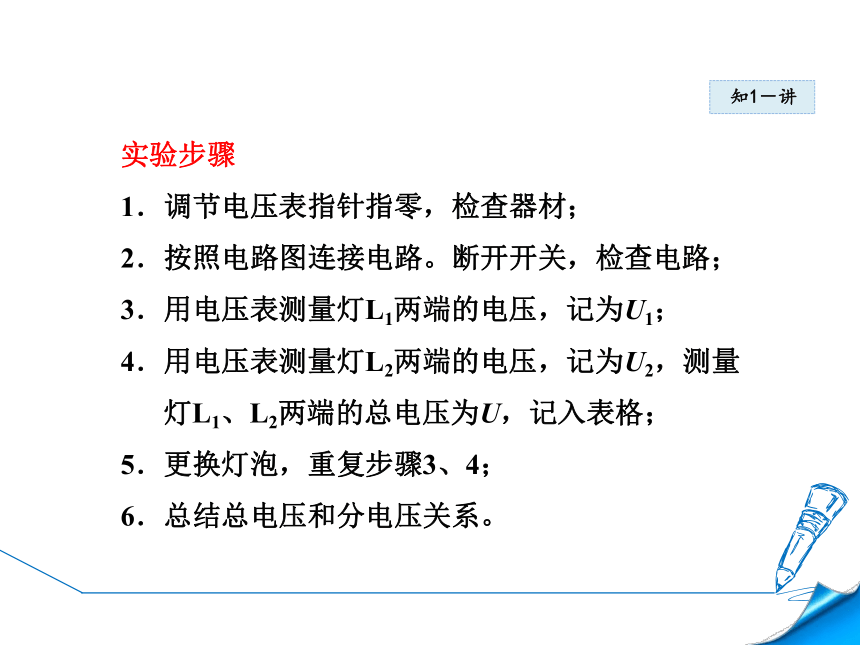

实验步骤
1．调节电压表指针指零，检查器材；
2．按照电路图连接电路。断开开关，检查电路；
3．用电压表测量灯L1两端的电压，记为U1；
4．用电压表测量灯L2两端的电压，记为U2，测量
灯L1、L2两端的总电压为U，记入表格；
5．更换灯泡，重复步骤3、4；
6．总结总电压和分电压关系。








知1－讲




L1
L2

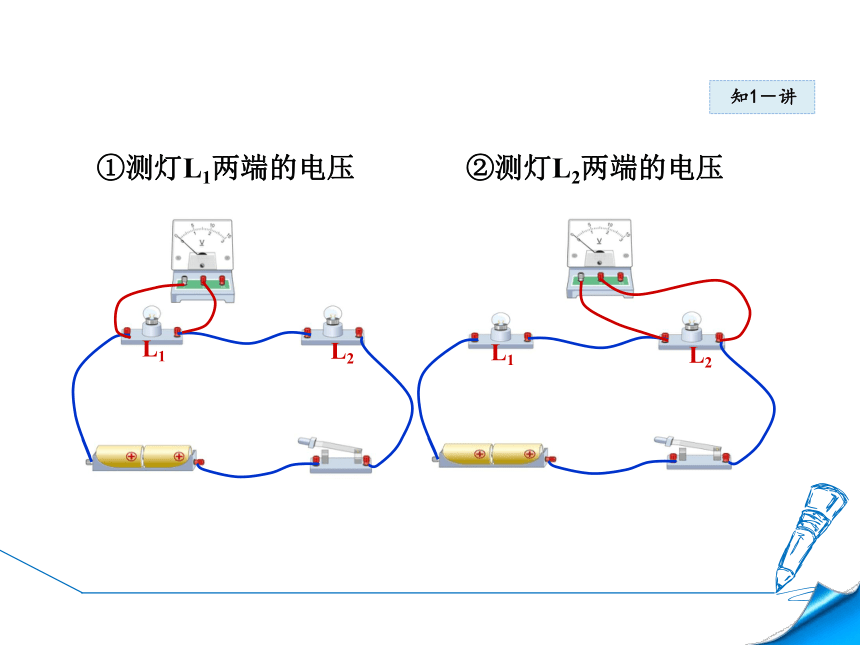

　　①测灯L1两端的电压




L1
L2


②测灯L2两端的电压








知1－讲

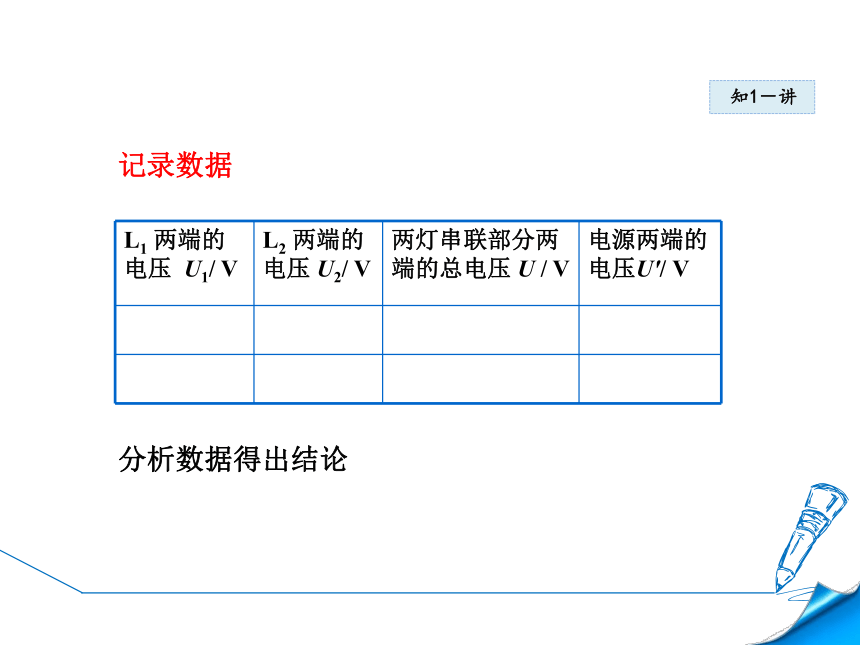

L1 两端的电压 U1/ V L2 两端的电压 U2/ V 两灯串联部分两端的总电压 U / V 电源两端的电压U'/ V


记录数据
分析数据得出结论

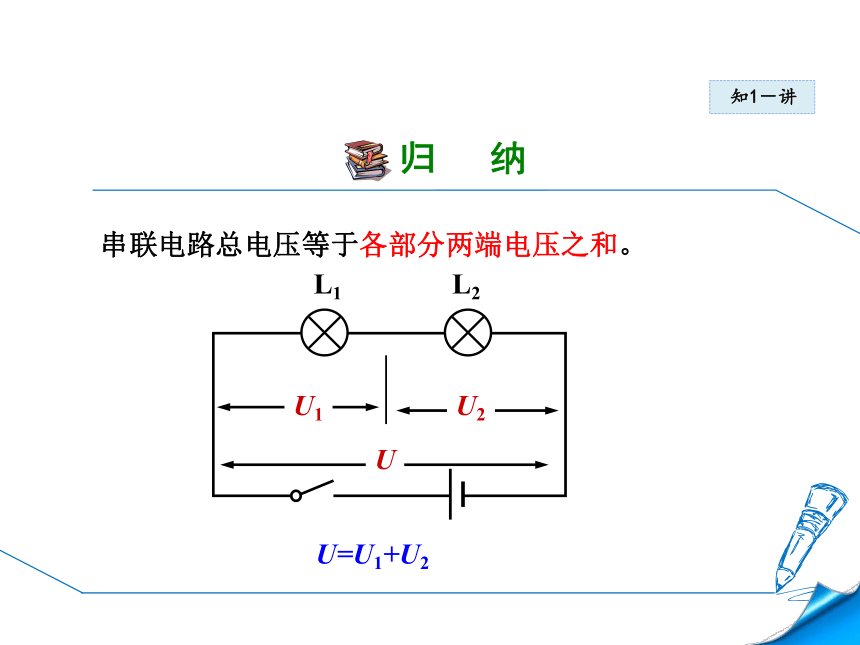

归 纳








知1－讲
串联电路总电压等于各部分两端电压之和。


L2







L1
U=U1+U2




U
U1
U2








知1－讲

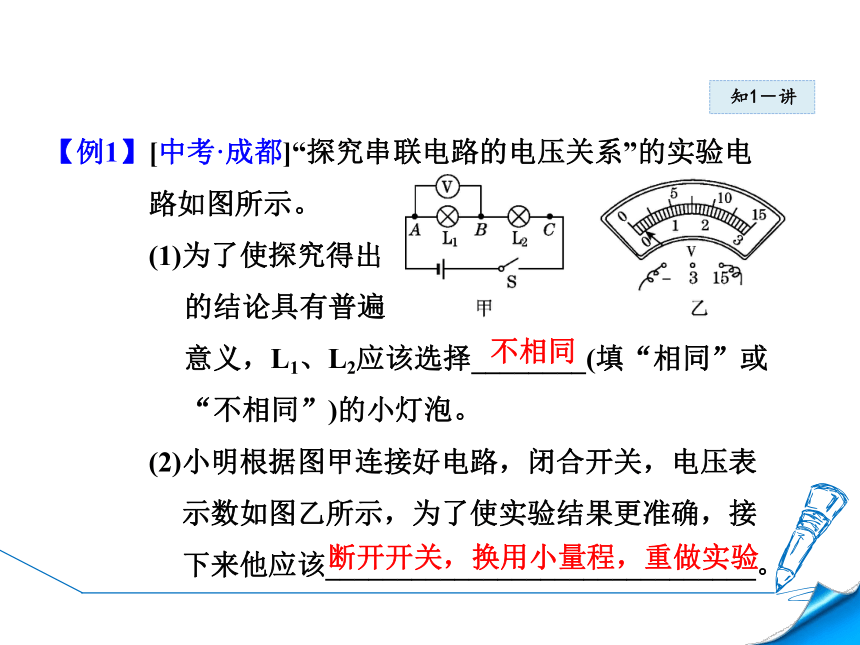

【例1】
[中考·成都]“探究串联电路的电压关系”的实验电路如图所示。
(1)为了使探究得出
的结论具有普遍
意义，L1、L2应该选择________(填“相同”或
“不相同”)的小灯泡。
(2)小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该______________________________。
不相同
断开开关，换用小量程，重做实验








知1－讲

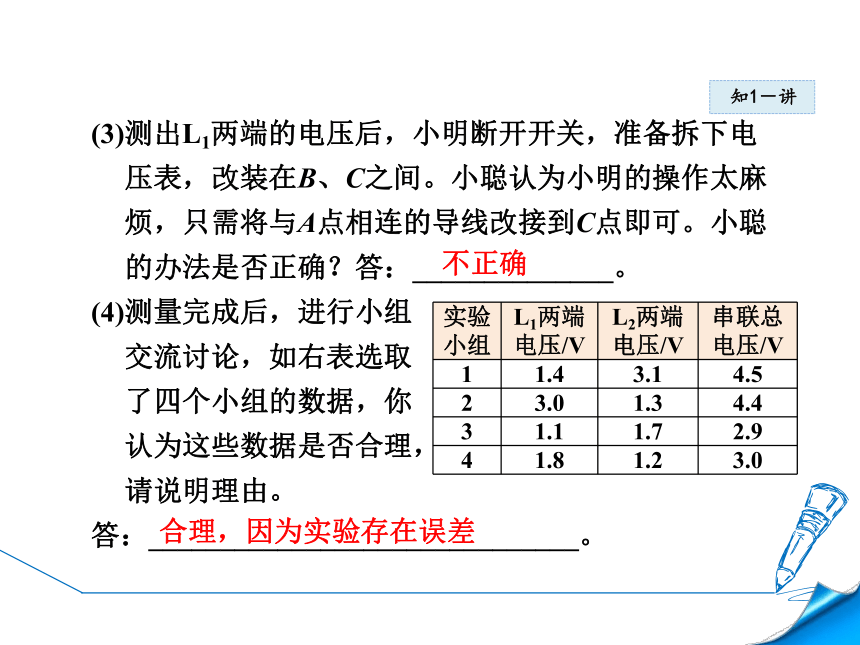

(3)测出L1两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间。小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。小聪的办法是否正确？答：______________。
(4)测量完成后，进行小组
交流讨论，如右表选取
了四个小组的数据，你
认为这些数据是否合理，
请说明理由。
答：______________________________。
实验小组 L1两端电压/V L2两端电压/V 串联总电压/V
1 1.4 3.1 4.5
2 3.0 1.3 4.4
3 1.1 1.7 2.9
4 1.8 1.2 3.0
不正确
合理，因为实验存在误差








知1－讲
【解析】
问题(2)：图中电压表的示数很小，若用电压表0～3 V
的量程测量，结果更准确。
问题(4)：利用串联电路中的电压规律对四组测量数
据进行分析发现，第1、4组实验数据与规律“U＝U1
＋U2”一致；第2、3组实验中，U－(U1＋U2)＝0.1 V，
这是由于测量误差所导致的。

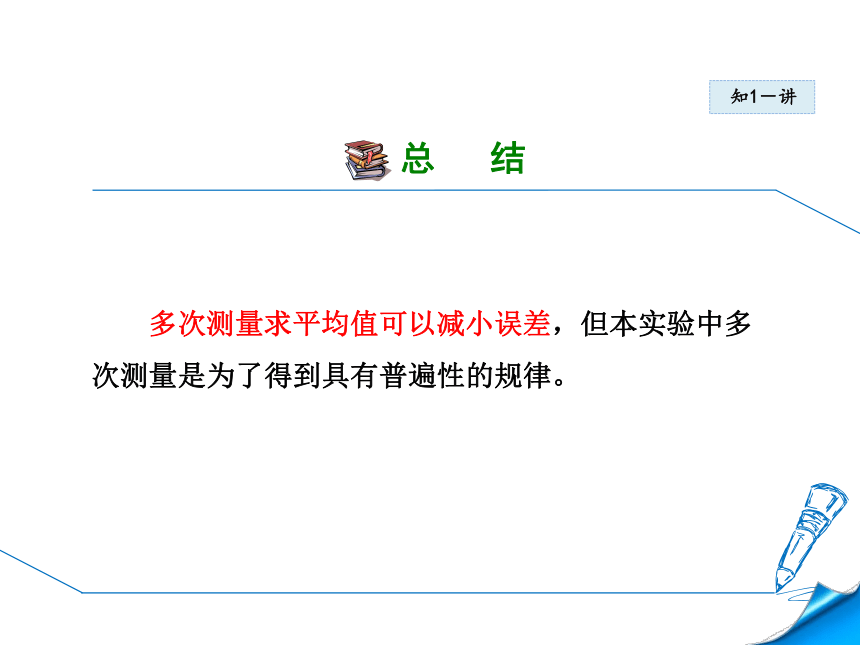

总 结








知1－讲
多次测量求平均值可以减小误差，但本实验中多
次测量是为了得到具有普遍性的规律。








知1－练
【自贡】某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，则L1两端的电压为________，L2两端的电压为________。
1








知1－练
【徐州】如图所示的电路，开关闭合后，电压表V1的示数是1.5 V，V2的示数是4.5 V，则电源电压是(　　)
A．1.5 V B．3 V
C．4.5 V D．6 V
2








知2－导


2
知识点
并联电路中的电压规律
实验







L1



L2


设计实验
电路图
主要步骤
注意：
电压表要选择合适的量程








知2－讲





L2
S
L1







L2
S
L1


②测灯L2两端的电压
　　①测灯L1两端的电压








知2－讲





L2
S
L1


③ 测电源两端电压
④ 改变两个小灯泡的规
格重做上述实验。








知2－讲
L1 两端的电压 U1/ V L2 两端的电压 U2/ V 电源两端的电压U'/ V


数据表格
分析数据得出结论








知2－讲
串联和并联电路中电压的规律
电路 电路图 电压规律
文字表达 公式表达
串联
电路 串联电路中，总电压等于各用电器两端电压之和。 U＝U1＋U2
并联
电路 并联电路中，各支路两端电压相等，且等于电源电压。 U＝U1＝U2








知2－讲
【例2】
[十堰]如图所示，灯泡L1比L2亮，电压表V2示数为6 V，下列说法正确的是(　　)
A．V1示数为6 V
B．V1示数大于6 V
C．V示数小于6 V
D．V示数大于6 V
A
【解析】
利用并联电路中电压规律直接作答。
总 结








知2－讲
利用对比法认识串并联电路中的电压规律：
串联分压不分流，并联分流不分压。







【宜昌】如图所示电路，开关闭合后两灯发光，以下说法正确的是(　　)
A．电压表V的示数一定等于V1的示数
B．电压表V的示数一定大于V1的示数
C．电流表A的示数一定等于A1的示数
D．电流表A的示数一定等于A1的示数的2倍

知2－练
1







【张家界】小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是(　　)
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过它们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等

知2－练
2







电压规律
串联电路
并联电路







1. 理解电压的规律：
并联电路各支路两端的电压一定相等。串联电路中
各部分电路两端的电压有可能相等，也有可能不相
等，但总电压一定等于各部分电路电压之和。
2. 由电压的关系判断电路的连接方式：
若已知两用电器电压不相等，则可判定为串联；若
仅知两用电器两端的电压相等，则不能判断它们的
连接方式。







1
一个用电器工作时，要求电源电压是6 V。如果用干电池做电源，需要几节串联起来？如果用铅蓄电池做电源，需要几个串联起来？
2
在图甲所示的电路中，闭合开关后电压表V1的示数为2.5V，V2的示数应 为 ______ V，V的示数应为______V。在图乙所示的测量电路中，闭合开关后电压表V1的示数为2.5V，V2的示数 为3.8V，V的示数应为______。
甲
乙







【贵港】如图所示的电路中，闭合开关S，已知电源电压为4.5 V，L1两端的电压为2 V，则L2两端的电压为________V，电压表的示数为________V。
3







4
【常德】小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1两端的电压为________ V，L2两端的电压为________ V。







1.请完成教材习题 T3、4
