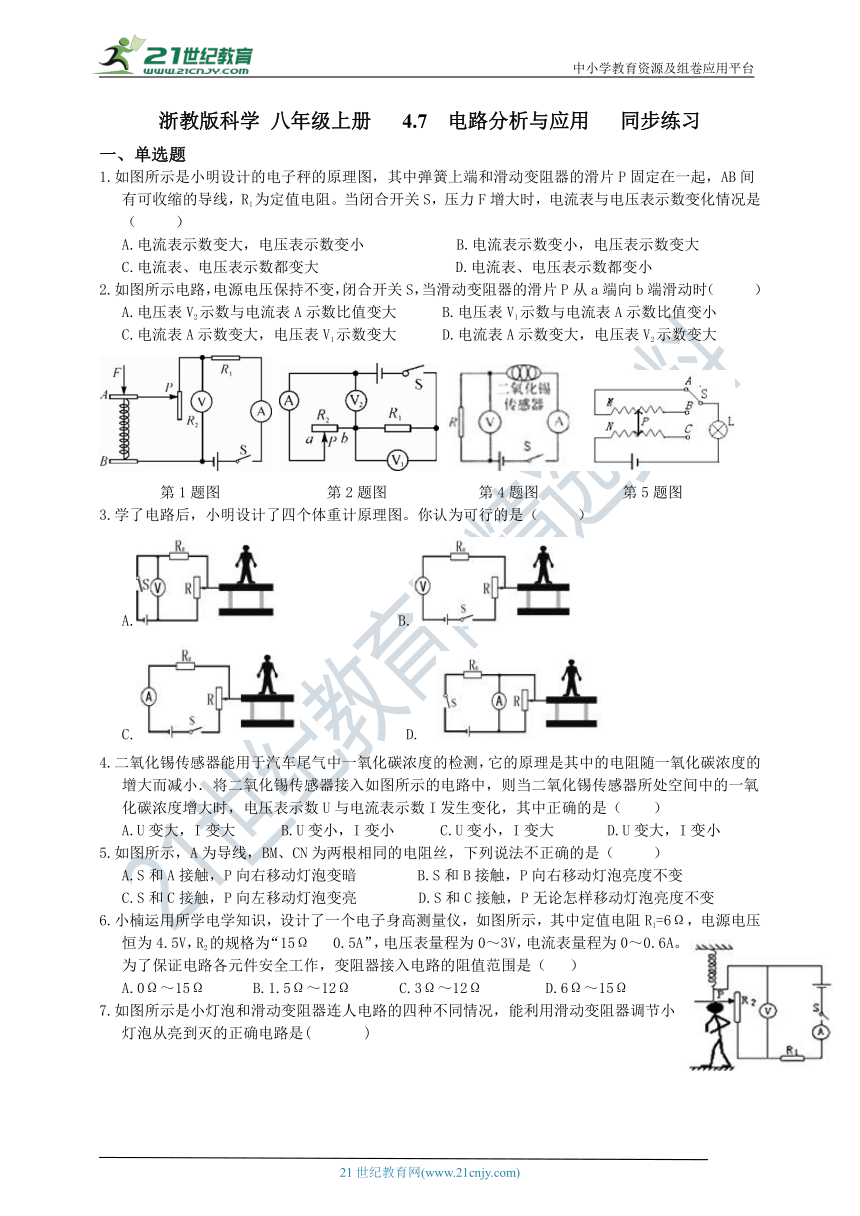

浙教版科学 八年级上册 4.7 电路分析与应用 同步练习
一、单选题
1.如图所示是小明设计的电子秤的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（?? ）
A.电流表示数变大，电压表示数变小??????B.电流表示数变小，电压表示数变大
C.电流表、电压表示数都变大?????????D.电流表、电压表示数都变小
2.如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时（?? ）
A.电压表V2示数与电流表A示数比值变大???B.电压表V1示数与电流表A示数比值变小
C.电流表A示数变大，电压表V1示数变大???D.电流表A示数变大，电压表V2示数变大

第1题图 第2题图 第4题图 第5题图
3.学了电路后，小明设计了四个体重计原理图。你认为可行的是（?? ）
A.????????B.
C.???????D.?
4.二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小．将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（　　）
A.U变大，I变大???B.U变小，I变小???C.U变小，I变大?? ?D.U变大，I变小
5.如图所示，A为导线，BM、CN为两根相同的电阻丝，下列说法不正确的是（?? ）
A.S和A接触，P向右移动灯泡变暗????B.S和B接触，P向右移动灯泡亮度不变
C.S和C接触，P向左移动灯泡变亮????D.S和C接触，P无论怎样移动灯泡亮度不变
6.小楠运用所学电学知识，设计了一个电子身高测量仪，如图所示，其中定值电阻R1=6Ω，电源电压恒为4.5V，R2的规格为“15Ω? 0.5A”，电压表量程为0～3V，电流表量程为0～0.6A。为了保证电路各元件安全工作，变阻器接入电路的阻值范围是（? ）
A.0Ω～15Ω???B.1.5Ω～12Ω???C.3Ω～12Ω????D.6Ω～15Ω
7.如图所示是小灯泡和滑动变阻器连人电路的四种不同情况，能利用滑动变阻器调节小灯泡从亮到灭的正确电路是(??? )
A.??B.C.?D.
8.如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右滑动时，电压表示数的变化情况是? (?? )
A.V1、V2的示数均增大????????B.V1的示数减小，V2的示数增大
C.V1、V2的示数均减小????????D.V1的示数增大，V2的示数减小
9.如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数．若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是?（?? ）
A.灯L短路?????B.灯L断路????C.变阻器R短路?????D.变阻器R断路

第8题图 第9题图 第10题图 第11题图
10.如图所示电路，电源电压保持不变，三只电表均完好。开关S闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是??? (?? )
A.电压表V1示数为零，灯L1断路?????B.电压表V1示数为零，灯L1短路
C.电流表A示数为零，灯L2断路?????D.电流表A示数为零，灯L2短路
11.如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度β增大时（　　）
A.电压表的示数增大，指示灯亮度增大???B.电压表的示数减小，指示灯亮度增大
C.电压表的示数减小，指示灯亮度减小???D.电压表的示数增大，指示灯亮度减小
12.如图示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=3：2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲：I乙为（ ）
A.2：1??????B.1：3?????C.2：3?????D.3：1

第12题图 第13题图
二、填空题
13.如图是某科学兴趣小组自制的一种测定风速的装置，其中风速表是由电压表改装而成，R2为定值电阻，R1为滑动变阻器，“T”型管道的竖直管内装有可上下自由移动的轻质活塞A，A和滑动变阻器的滑片相连。
（1）如果有风从A的上方吹过时，A上方受到的压强________下方受到的压强(选填“小于”、“等于”或“大于”)
（2）当风速增大时，电压表的示数将变________。

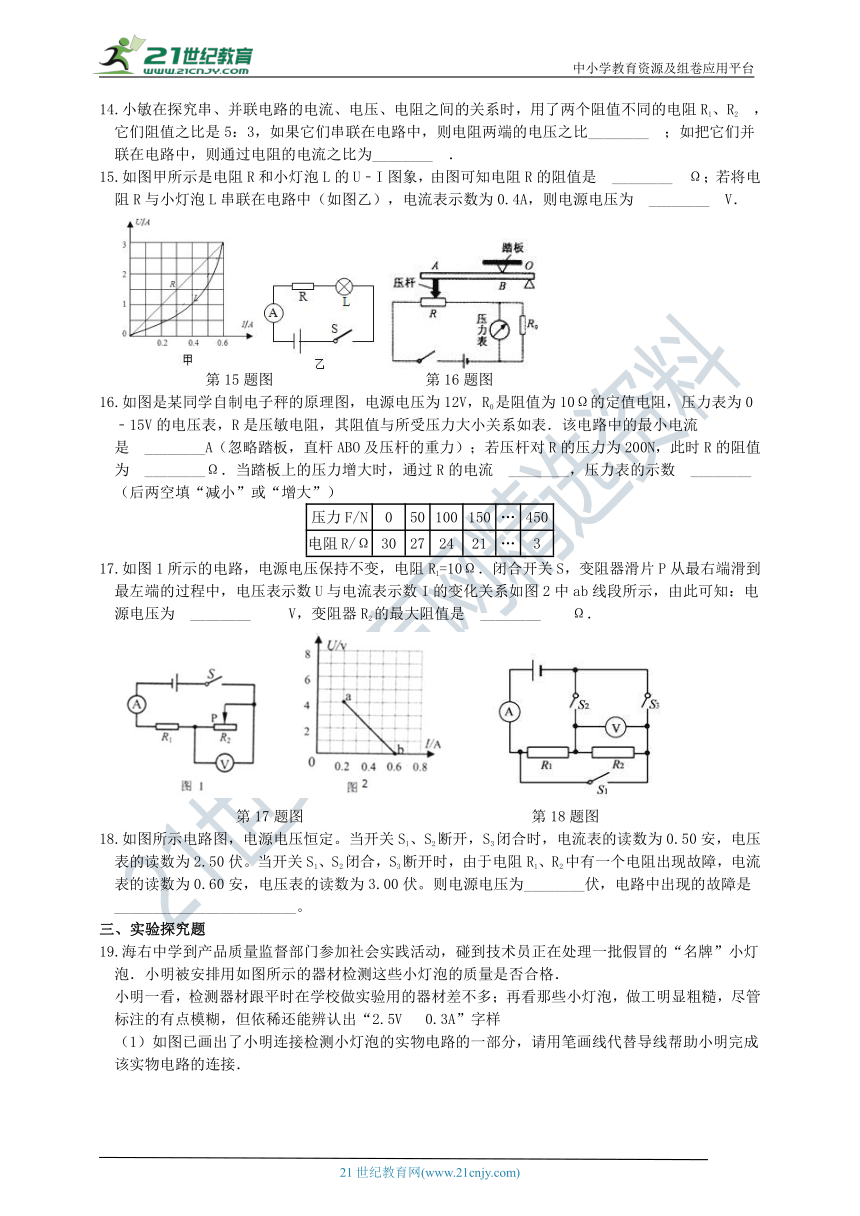

14.小敏在探究串、并联电路的电流、电压、电阻之间的关系时，用了两个阻值不同的电阻R1、R2 ， 它们阻值之比是5：3，如果它们串联在电路中，则电阻两端的电压之比________?；如把它们并联在电路中，则通过电阻的电流之比为________?．
15.如图甲所示是电阻R和小灯泡L的U﹣I图象，由图可知电阻R的阻值是　________?Ω；若将电阻R与小灯泡L串联在电路中（如图乙），电流表示数为0.4A，则电源电压为　________?V．

第15题图 第16题图
16.如图是某同学自制电子秤的原理图，电源电压为12V，R0是阻值为10Ω的定值电阻，压力表为0﹣15V的电压表，R是压敏电阻，其阻值与所受压力大小关系如表．该电路中的最小电流是?________A（忽略踏板，直杆ABO及压杆的重力）；若压杆对R的压力为200N，此时R的阻值为?________Ω．当踏板上的压力增大时，通过R的电流?________，压力表的示数?________（后两空填“减小”或“增大”）
压力F/N 0 50 100 150 … 450
电阻R/Ω 30 27 24 21 … 3
17.如图1所示的电路，电源电压保持不变，电阻R1=10Ω．闭合开关S，变阻器滑片P从最右端滑到最左端的过程中，电压表示数U与电流表示数I的变化关系如图2中ab线段所示，由此可知：电源电压为　________?　 V，变阻器R2的最大阻值是　________?　Ω．

第17题图 第18题图
18.如图所示电路图，电源电压恒定。当开关S1、S2断开，S3闭合时，电流表的读数为0.50安，电压表的读数为2.50伏。当开关S1、S2闭合，S3断开时，由于电阻R1、R2中有一个电阻出现故障，电流表的读数为0.60安，电压表的读数为3.00伏。则电源电压为________伏，电路中出现的故障是________________________。
三、实验探究题
19.海右中学到产品质量监督部门参加社会实践活动，碰到技术员正在处理一批假冒的“名牌”小灯泡．小明被安排用如图所示的器材检测这些小灯泡的质量是否合格．
小明一看，检测器材跟平时在学校做实验用的器材差不多；再看那些小灯泡，做工明显粗糙，尽管标注的有点模糊，但依稀还能辨认出“2.5V? 0.3A”字样

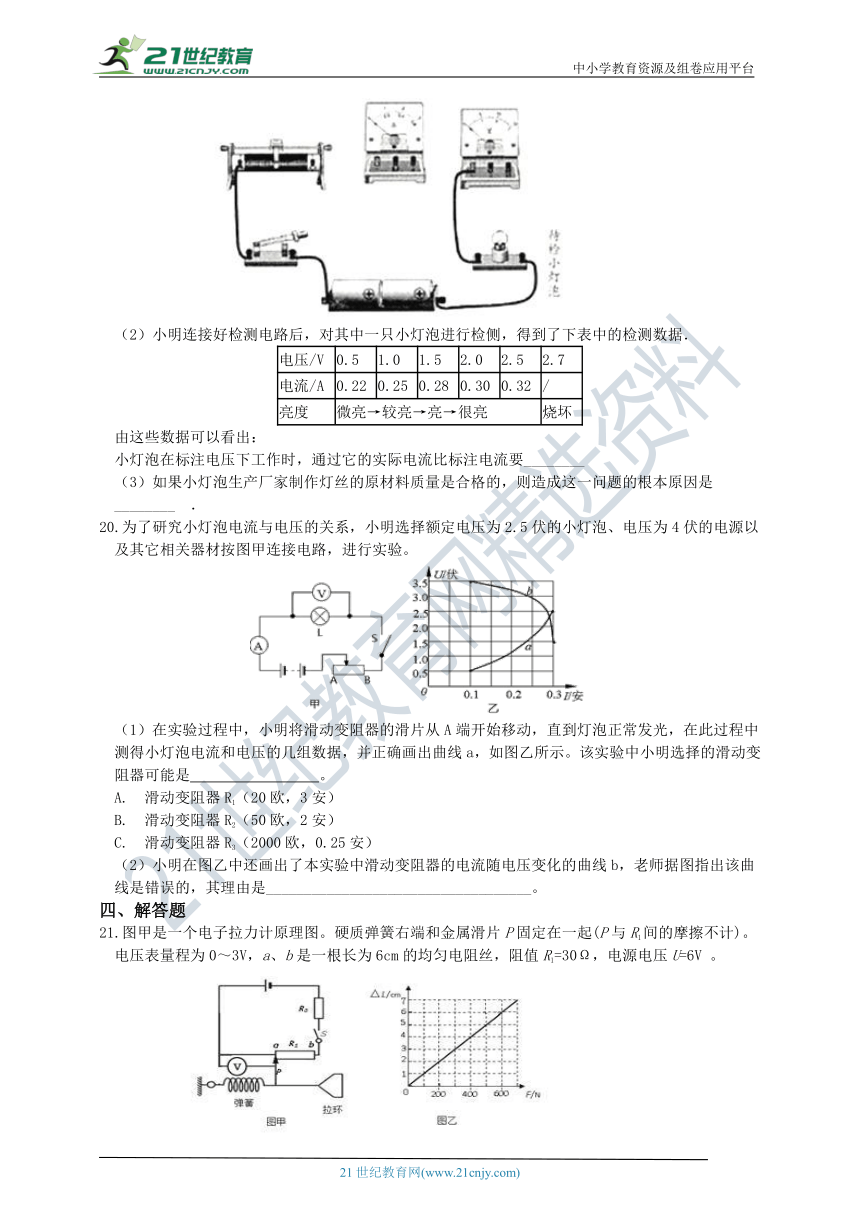

（1）如图已画出了小明连接检测小灯泡的实物电路的一部分，请用笔画线代替导线帮助小明完成该实物电路的连接．

（2）小明连接好检测电路后，对其中一只小灯泡进行检侧，得到了下表中的检测数据．
电压/V 0.5 1.0 1.5 2.0 2.5 2.7
电流/A 0.22 0.25 0.28 0.30 0.32 /
亮度 微亮→较亮→亮→很亮 烧坏
由这些数据可以看出：
小灯泡在标注电压下工作时，通过它的实际电流比标注电流要________?
（3）如果小灯泡生产厂家制作灯丝的原材料质量是合格的，则造成这一问题的根本原因是________?．
20.为了研究小灯泡电流与电压的关系，小明选择额定电压为2.5伏的小灯泡、电压为4伏的电源以及其它相关器材按图甲连接电路，进行实验。

（1）在实验过程中，小明将滑动变阻器的滑片从A端开始移动，直到灯泡正常发光，在此过程中测得小灯泡电流和电压的几组数据，并正确画出曲线a，如图乙所示。该实验中小明选择的滑动变阻器可能是??? ?????。
A.?滑动变阻器R1（20欧，3安）? ?????
B.?滑动变阻器R2（50欧，2安）
C.?滑动变阻器R3（2000欧，0.25安）
（2）小明在图乙中还画出了本实验中滑动变阻器的电流随电压变化的曲线b，老师据图指出该曲线是错误的，其理由是___________________________________。
四、解答题
21.图甲是一个电子拉力计原理图。硬质弹簧右端和金属滑片P固定在一起(P与R1间的摩擦不计)。电压表量程为0～3V，a、b是一根长为6cm的均匀电阻丝，阻值R1=30Ω，电源电压U=6V 。

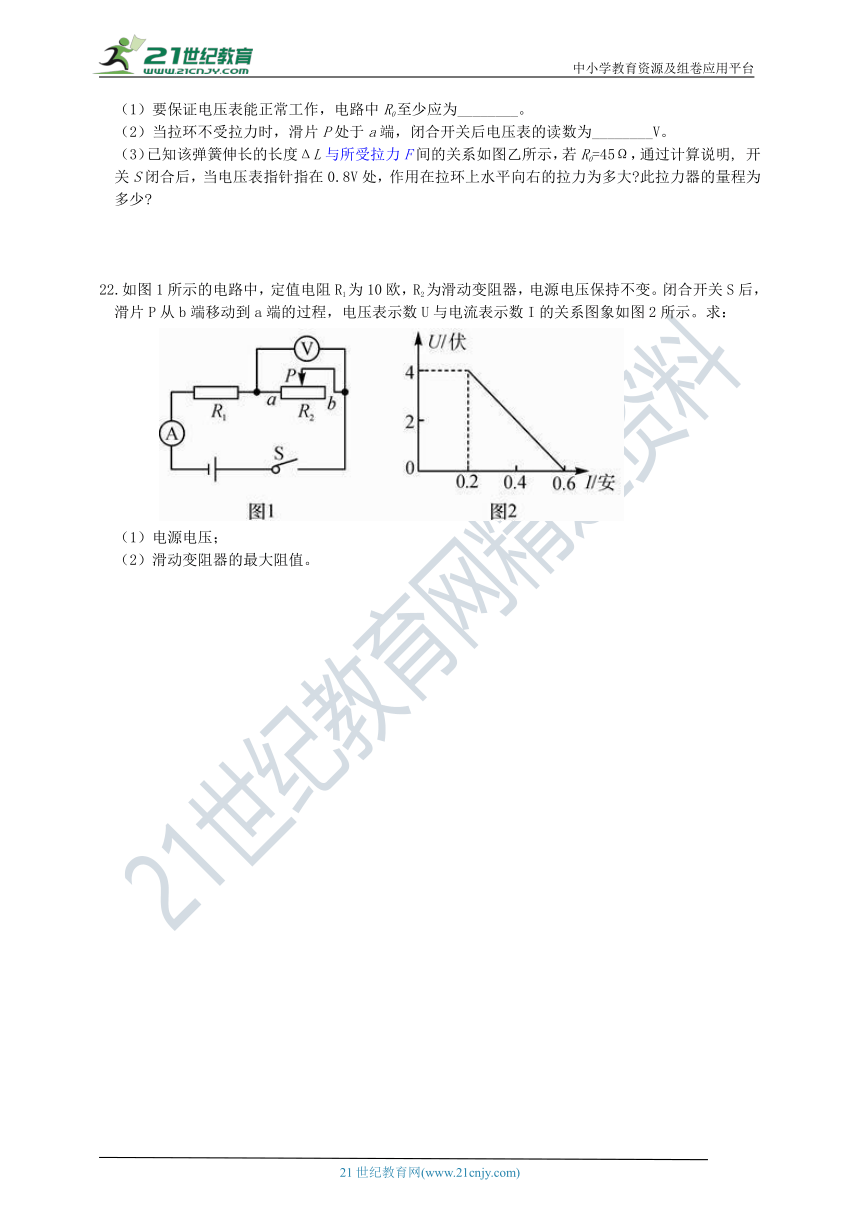

（1）要保证电压表能正常工作，电路中R0至少应为________。
（2）当拉环不受拉力时，滑片P处于a端，闭合开关后电压表的读数为________V。
（3）已知该弹簧伸长的长度ΔL与所受拉力F间的关系如图乙所示，若R0=45Ω，通过计算说明, 开关S闭合后，当电压表指针指在0.8V处，作用在拉环上水平向右的拉力为多大?此拉力器的量程为多少?



22.如图1所示的电路中，定值电阻R1为10欧，R2为滑动变阻器，电源电压保持不变。闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图象如图2所示。求：

（1）电源电压；
（2）滑动变阻器的最大阻值。
























参考答案
一、单选题
1.【答案】B
【解析】当闭合开关S，压力F增大时，滑片下移，R2接入电路的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，即电流表的示数变小，故AC错误；
由U=IR可知，定值电阻R1两端的电压变小，因串联电路总电压等于各部分电压之和，所以，滑动变阻器两端的电压变大，即电压表的示数变大，故B正确，D错误。
2.【答案】C
【解析】A.当开关S闭合，滑片由a端向b端移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大；因电压表V2示数与电流表A示数比值等于滑动变阻器接入电路的阻值，因此比值变小，故A错误；
B.因电压表V1示数与电流表A示数比值等于R1的阻值，所以滑片移动时，电压表示数与电流表示数的比值不变，故B错误；
C.由U=IR可知，R1两端电压变大，故C正确；
D.因串联电路总电压等于各分电压之和，所以由U2=U-U1可知：即电压表V2读数会变小，故D错误。
3.【答案】C
【解析】A图电压表测量的是电源电压，电压表示数也不会随人体重的改变而改变，A图错误；
B图电压表与被测用电器串联，不符合电压表的使用规则，B图错误；
C图中电流表串联在电路中，电流表的示数会随着滑动变阻器连入电路中的电阻的改变而改变，C图正确；
电流表与被测用电器串联，而D图中电流表将滑动变阻器短路，并且电流表示数不随人体重的改变而改变，D图错误。故选C。
4.【答案】A
【解析】电阻R及传感串联在电源两端，当一氧化碳浓度增大时，传感器中的电阻减小，由欧姆定律可得电路中的电流增大，故电流表示增大；
因电压表并联在R两端，故电压表测量R两端的电压，因电流增大，则由欧姆定律可得R两端的电压增大，故电压表示数变大．故选A．
5.【答案】C
【解析】A、S和A接触，MN电阻丝接入电路，P向右移动，MN的长度增大，则电路中的电阻变大，由欧姆定律可知，电路中的电流将变小，即灯泡变暗；故A正确；
B、S和B接触，BN电阻丝接入电路，P向右移动时，BN的长度不变，即电路中的电阻不变，则由欧姆定律可知，电路中的电流不变，即灯泡亮度不变；故B正确；
C D、S和C接触，CN电阻丝接入电路，P无论怎样移动，CN的长度均不变，即电路中的电阻不变，则由欧姆定律可知，电路中的电流不变，即灯泡亮度不变；故C错误，D正确．
6.【答案】C
【解析】①当电路电流最大为I1=0.5A时，
电阻R1两端电压为U1=I1R1=0.5A×6Ω=3V；
滑动变阻器两端的电压U2=U-U1=4.5V-3V=1.5V，
滑动变阻器连入电路的最小阻值 ；
②当电压表示数最大为U2′=3V时，
R1两端电压为U1′=U-U2′=4.5V-3V=1.5V，
电路电流为 ，
滑动变阻器接入电路的最大阻值
故滑动变阻器接入电路的阻值范围是3Ω～12Ω。
7.【答案】D
【解析】ABC电路图两者是串联关系，可以使灯泡由亮变暗，但是不能灭，错误；D图是并联关系，当变阻器滑到最右端时，电灯被短路，熄灭。符合条件。选D。
8.【答案】B
【解析】本题考查滑动变阻器对电路的影响，判断时要根据欧姆定律公式进行判断。当P向右移动时，R2电阻增大，电流减小，电压表V1测的是R1两端的电压，U1=I1R1 ， 因I1(I1=I)变小，R1不变，故U1变小。电压表V2测的是R2两端的电压，U2=I2R2 ， 因I2(I2=I)变小，R2变大，无法直接判断U2的变化情况，但可根据串联电路电压特点U=U1+U2。U不变，U1变小，因而U2变大。Ｂ正确。
9.【答案】D
【解析】A、灯泡L短路，灯不亮，电压表示数为0，电流表有示数，不符合题意，故A错
B、灯泡L发生断路，灯不亮，电压表的正负接线柱与电源正负极之间连接是连通的，电压表有示数；电压表的电阻无限大，使得电路中的电流为0，电流表的示数为0，不符合题意，故B错；
C、变阻器短路，灯亮，电压表和电流表都有示数，不符合题意，故C错；
D、变阻器断路，灯不亮，电流表和电压表都无示数，符合题意，故D正确．
10.【答案】B
【解析】A、如果灯L1断路，则电压表V1会和灯L2串联，电压表会有示数，不合题意;
B、电压表V1示数为零，灯L1短路．如果灯L1短路，则它两端的电压表也短路，即电压表V1示数为零．其它两表有示数，符合题意;
C、灯L2断路，整个电路就会断路，电压表V1和电流表会没有示数，不合题意;
D、如果灯L2短路，灯L1正常工作，则电流表也有示数，不合题意。
11.【答案】B
【解析】由电路图可知，两电阻串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，
由图甲可知，当有害尾气浓度增大时，气敏电阻的阻值将变小，电路的总电阻变小，
由I=?可知，电路中的电流变大，
由U=IR可知，灯泡L两端的电压变大，故指示灯亮度增大；故CD错误；
因串联电路中总电压等于各分电压之和，
所以，气敏电阻R两端的电压变小，即电压表的示数变小；故A错误，B正确．
12.【答案】B
【解析】当甲、乙均为电压表时，闭合开关S，R1和R2串联，甲电压表测电源的电压，乙电压表测R2两端的电压，
串联电路中总电压等于各分电压之和，且U甲：U乙=3：2，
两电阻两端的电压之比： ，
串联电路中各处的电流相等，根据欧姆定律可得： ；
当甲、乙均为电流表时，断开开关S，R1和R2并联，甲电流表测量R2的电流，乙电流表测量R1和R2总电流，
并联电路中各支路两端的电压相等，通过两电阻的电流之比： ，
并联电路中干路电流等于各支路电流之和，两电流表的示数之比： ．
二、填空题
13.【答案】（1）小于
（2）大
【解析】该装置测量风速的原理：当风速变大时，活塞上方气压变小，活塞向上移动，滑动变阻器接入电路的电阻变小，根据欧姆定律可知，电路中电流变大，定值电阻两端电压变大，电压表（风速表）示数变大．
14.【答案】5：3　；3：5　
【解析】（1）因为串联电路中的电流处处相等，由I=可知，电压：U=IR，
根据U=IR得：U1=IR1 ， U2=IR2 ， 则U1：U2=IR1：IR2=R1：R2=5：3．
（2）因为并联电路两端相等，根据I=得：I1=， I2=，
则I1：I2=：=R2：R1=3：5．
15.【答案】5；3
【解析】由I=可知，电阻阻值：R===5Ω，
由图示图象可知，电流I=0.4A时，UL=1V，UR=2V，
电源电压：U=UL+UR=1V+2V=3V；
16.【答案】0.3；18；增大；增大
【解析】（1）由表格中数据知，当压力为0时，R的阻值最大为30Ω，此时电路中的电流最小，
则I===0.3A；
（2）由表格中数据知，压力每增大50Ω，电阻值减小3Ω，所以当F=200N时，电阻值为R=21Ω﹣3Ω=18Ω；
（3）当踏板上的压力增大时，R的阻值减小，通过R的电流变大，由U=IR可知，电压表的示数变大，即压力表的示数变大．
17.【答案】6；20
【解析】由电路图可知，当滑片位于右端时，R1与R2的最大阻值串联，电压表测R2两端的电压，电流表测电路中电路中的电流，
此时电路中的总电阻最大，电路中的电流最小，
由图象可知，R2两端的电压U2=4V，电路中的电流I=0.2A，
由I=可得，滑动变阻器的最大阻值：
R2===20Ω，
因串联电路中总电阻等于各分电阻之和，
所以，电源的电压：
U=I（R1+R2）=0.2A×（10Ω+20Ω）=6V．
18.【答案】3V；电阻R1断路
【解析】当开关S1、S2闭合，S3断开时，由于R1、R2并联，电压表的读数即为电源电压U=3V，
电路中电阻R===5Ω
当开关S1、S2断开，S3闭合时，R1、R2串联，电压表的读数为R2两端电压U2=2.50V，
∴R2===5Ω
R1===1Ω
R=R2=5Ω，所以当开关S1、S2闭合，S3断开时，电路中出现的故障是电阻R1断路。
三、实验探究题
19.【答案】（1）电压表并联接入电路，小灯泡的额定电压为3V，电压表选择0～3V量程；电流表串联接入电路，小灯泡正常发光的电流为0.3A，电流表选择0～0.6A量程；如下图所示：

（2）大　
（3）温度　
【解析】（1）电压表并联接入电路，小灯泡的额定电压为3V，电压表选择0～3V量程；电流表串联接入电路，小灯泡正常发光的电流为0.3A，电流表选择0～0.6A量程；如下图所示：

（2）根据表中数据可知，小灯泡在标称电压下工作时，通过它的实际电流为0.320A＞0.3A，故实际电流大于标称电流；
（3）因为温度影响灯丝的电阻，导致实际电流大于标称电流的原因可能是在不同温度下测量的．
20.【答案】（1）B
（2）小灯泡与滑动变阻器串联，两者电压之和应等于4V，而图中电流为0.2A时，电压之和大于4V，故曲线b是错误的
【解析】（1）由图可知，I=0.1A时，U=U1+U2=4V；
当小灯泡电流最小时，滑动变阻器的阻值最大；
R=；故B符合；
（2）图中a、b的交点，电压之和大于4V，超过了电源电压；故图像错误；
四、解答题
21.【答案】（1）30Ω
（2）0
（3）电路电流：I==0.08A，
与电压表并联电阻的阻值：RaP==10Ω，弹簧的伸长量：L=2cm，
由图乙所示图象可知，此时拉力为：200N；
由图乙所示图象可知，拉力器的量程为：0～600N；
【解析】（1)电压表示数为3V时，
电路电流：I===0.1A，
此时电阻R0的阻值：R0====30Ω。
（2)由图示可知，滑片在a端时，电压表所测电压为零，电压表示数为0V。
?(3)电路电流：I==0.08A，
与电压表并联电阻的阻值：RaP==10Ω，弹簧的伸长量：L=2cm，
由图乙所示图象可知，此时拉力为：200N；
由图乙所示图象可知，拉力器的量程为：0～600N。
22.【答案】（1）解：由图1可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图2可知I1＝0.6安，由I＝ 可得，电源电压：U＝I1R1＝0.6安×10欧＝6伏
（2）解：由欧姆定律可知滑动变阻器的最大阻值：R2＝ ＝ ＝20欧
【解析】（1）由图1可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。当滑动变阻器接入电路中的电阻为0时电路中的电流最大，根据U=IR求出电源电压；
（2）当滑动变阻器接入电路中的电阻最大时电路中的电流最小、电压表的示数最大，由图象读出电流和电压，根据欧姆定律求出滑动变阻器的最大阻值。
