第4章 电路探秘 同步练习（第5节 电压的测量）

(
…………○…………外…………○…………装…………○…………订…………○…………线…………○…………
) (
※※请※※不※※要※※在※※装※※订※※线※※内※※答※※题※※
) (
…………○…………内…………○…………装…………○…………订…………○…………线…………○…………
)

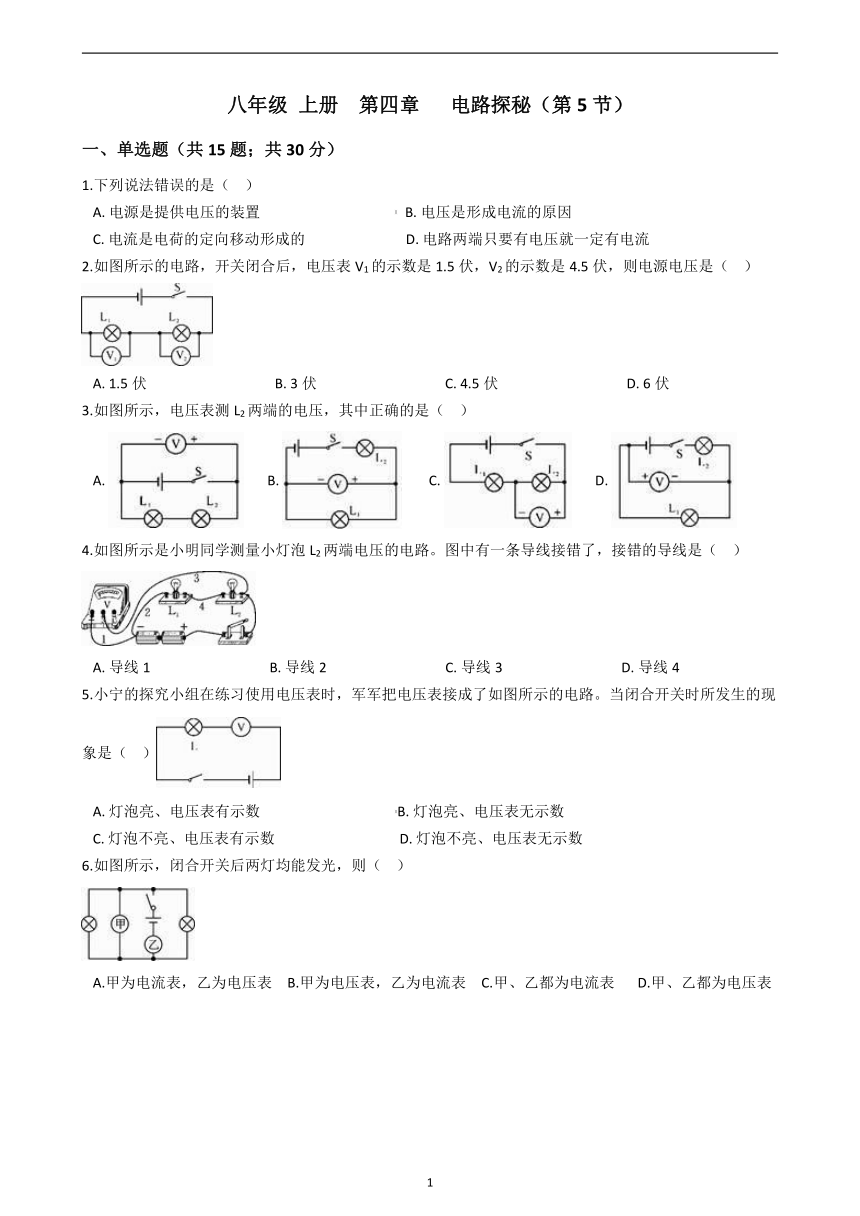

八年级 上册 第四章 电路探秘（第5节）
一、单选题（共15题；共30分）
1.下列说法错误的是（?? ）
A.?电源是提供电压的装置??????????????????????????????????????? B.?电压是形成电流的原因
C.?电流是电荷的定向移动形成的?????????????????????????????D.?电路两端只要有电压就一定有电流
2.如图所示的电路，开关闭合后，电压表V1的示数是1.5伏，V2的示数是4.5伏，则电源电压是（?? ）
A.?1.5伏?????????????????????????????????????B.?3伏?????????????????????????????????????C.?4.5伏?????????????????????????????????????D.?6伏
3.如图所示，电压表测L2两端的电压，其中正确的是（?? ）
A.????????B.?????????C.????????D.?
4.如图所示是小明同学测量小灯泡L2两端电压的电路。图中有一条导线接错了，接错的导线是（?? ）
A.?导线1??????????????????????????????????B.?导线2??????????????????????????????????C.?导线3??????????????????????????????????D.?导线4
5.小宁的探究小组在练习使用电压表时，军军把电压表接成了如图所示的电路。当闭合开关时所发生的现象是（?? ）
A.?灯泡亮、电压表有示数???????????????????????????????????????B.?灯泡亮、电压表无示数
C.?灯泡不亮、电压表有示数????????????????????????????????????D.?灯泡不亮、电压表无示数
6.如图所示，闭合开关后两灯均能发光，则（?? ）

A.甲为电流表，乙为电压表 B.甲为电压表，乙为电流表 C.甲、乙都为电流表 D.甲、乙都为电压表

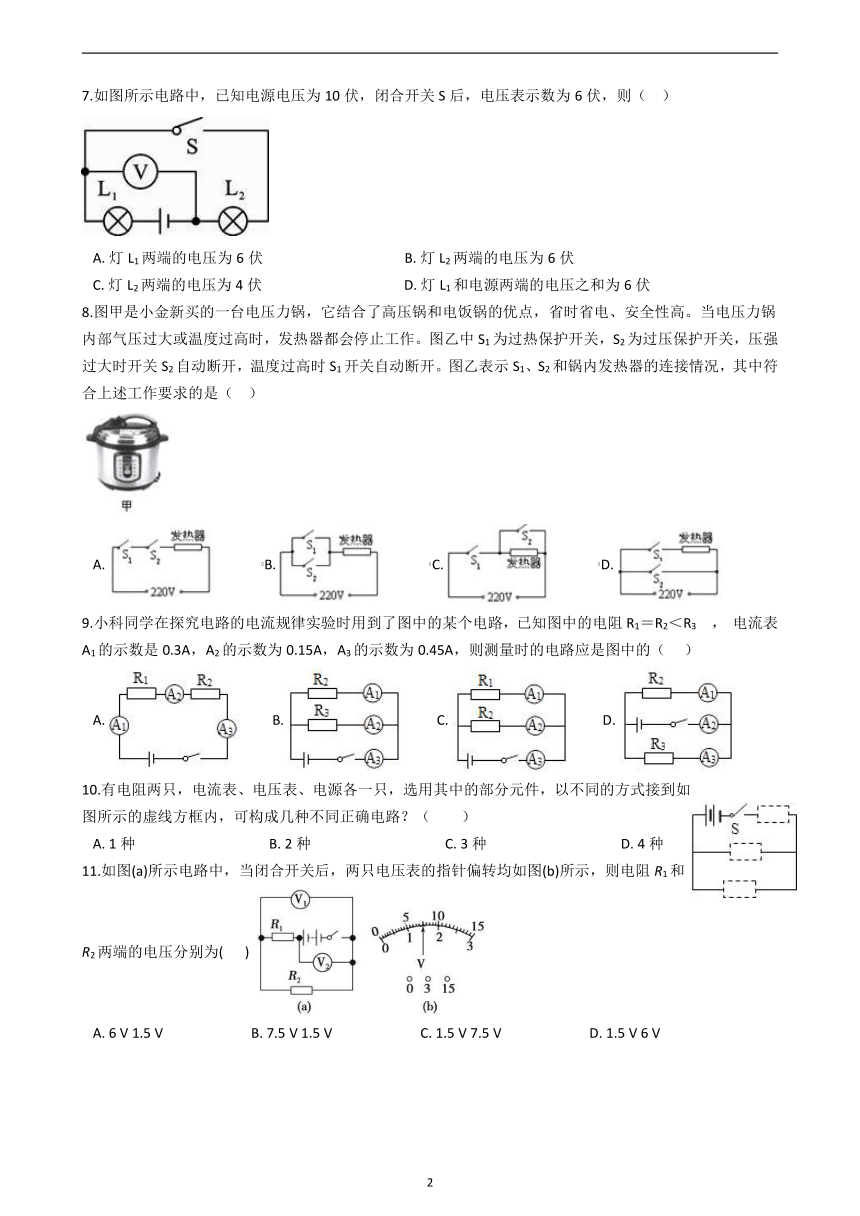

7.如图所示电路中，已知电源电压为10伏，闭合开关S后，电压表示数为6伏，则（?? ）
A.?灯L1两端的电压为6伏?????????????????????????????????????????B.?灯L2两端的电压为6伏
C.?灯L2两端的电压为4伏?????????????????????????????????????????D.?灯L1和电源两端的电压之和为6伏
8.图甲是小金新买的一台电压力锅，它结合了高压锅和电饭锅的优点，省时省电、安全性高。当电压力锅内部气压过大或温度过高时，发热器都会停止工作。图乙中S1为过热保护开关，S2为过压保护开关，压强过大时开关S2自动断开，温度过高时S1开关自动断开。图乙表示S1、S2和锅内发热器的连接情况，其中符合上述工作要求的是（?? ）

A.???????????????B.???????????????C.???????????????D.?
9.小科同学在探究电路的电流规律实验时用到了图中的某个电路，已知图中的电阻R1＝R2＜R3 ， 电流表A1的示数是0.3A，A2的示数为0.15A，A3的示数为0.45A，则测量时的电路应是图中的（??? ）
A.??????????B.??????????C.??????????D.?
10.有电阻两只，电流表、电压表、电源各一只，选用其中的部分元件，以不同的方式接到如图所示的虚线方框内，可构成几种不同正确电路？（　　）
A.?1种???????????????????????????????????????B.?2种???????????????????????????????????????C.?3种???????????????????????????????????????D.?4种
11.如图(a)所示电路中，当闭合开关后，两只电压表的指针偏转均如图(b)所示，则电阻R1和R2两端的电压分别为(???? )
A.?6 V 1.5 V?????????????????????????B.?7.5 V 1.5 V?????????????????????????C.?1.5 V 7.5 V?????????????????????????D.?1.5 V 6 V

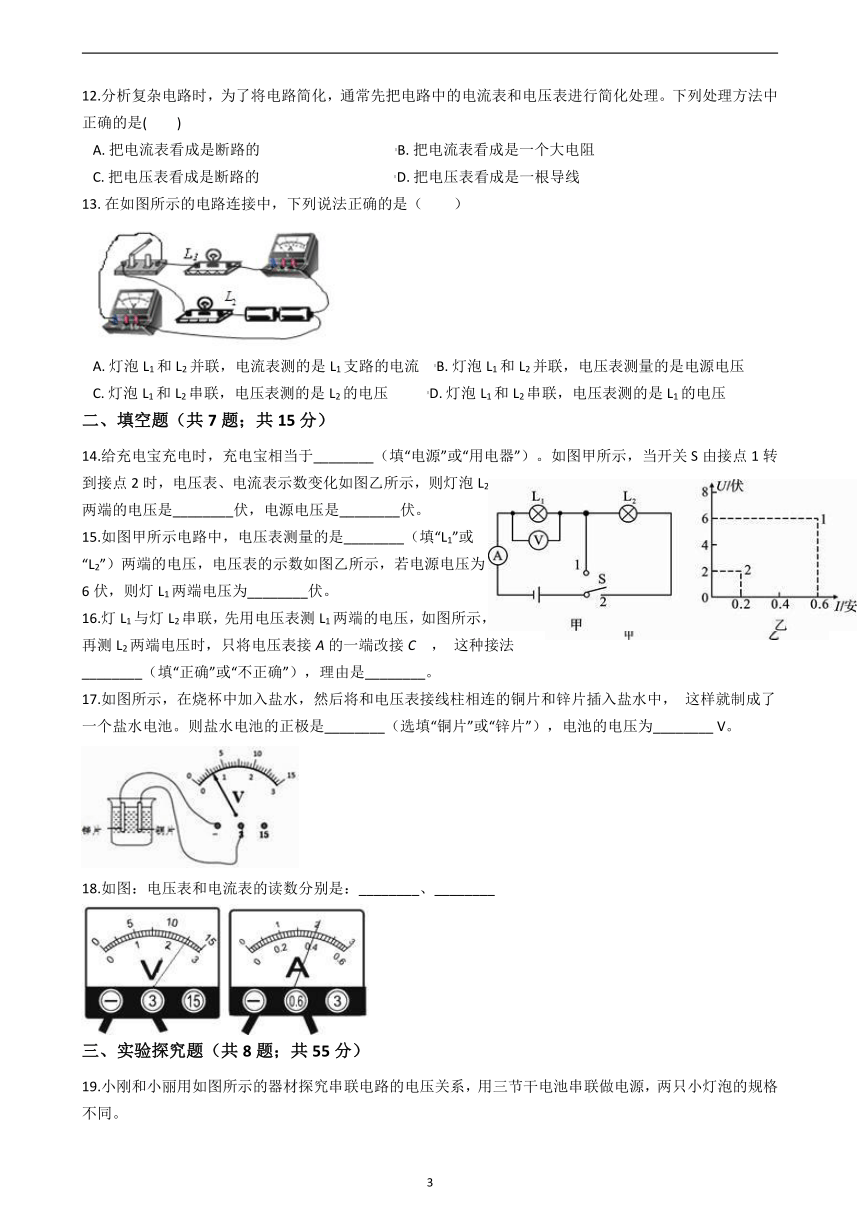

12.分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理。下列处理方法中正确的是( ? ? )
A.?把电流表看成是断路的???????????????????????????????????????B.?把电流表看成是一个大电阻
C.?把电压表看成是断路的???????????????????????????????????????D.?把电压表看成是一根导线
13.?在如图所示的电路连接中，下列说法正确的是（　　）
?????????
A.?灯泡L1和L2并联，电流表测的是L1支路的电流????B.?灯泡L1和L2并联，电压表测量的是电源电压
C.?灯泡L1和L2串联，电压表测的是L2的电压???????????D.?灯泡L1和L2串联，电压表测的是L1的电压
二、填空题（共7题；共15分）
14.给充电宝充电时，充电宝相当于________（填“电源”或“用电器”）。如图甲所示，当开关S由接点1转到接点2时，电压表、电流表示数变化如图乙所示，则灯泡L2两端的电压是________伏，电源电压是________伏。
15.如图甲所示电路中，电压表测量的是________（填“L1”或“L2”）两端的电压，电压表的示数如图乙所示，若电源电压为6伏，则灯L1两端电压为________伏。
16.灯L1与灯L2串联，先用电压表测L1两端的电压，如图所示，再测L2两端电压时，只将电压表接A的一端改接C ， 这种接法________（填“正确”或“不正确”），理由是________。
17.如图所示，在烧杯中加入盐水，然后将和电压表接线柱相连的铜片和锌片插入盐水中， 这样就制成了一个盐水电池。则盐水电池的正极是________（选填“铜片”或“锌片”），电池的电压为________?V。

18.如图：电压表和电流表的读数分别是：________、________

三、实验探究题（共8题；共55分）

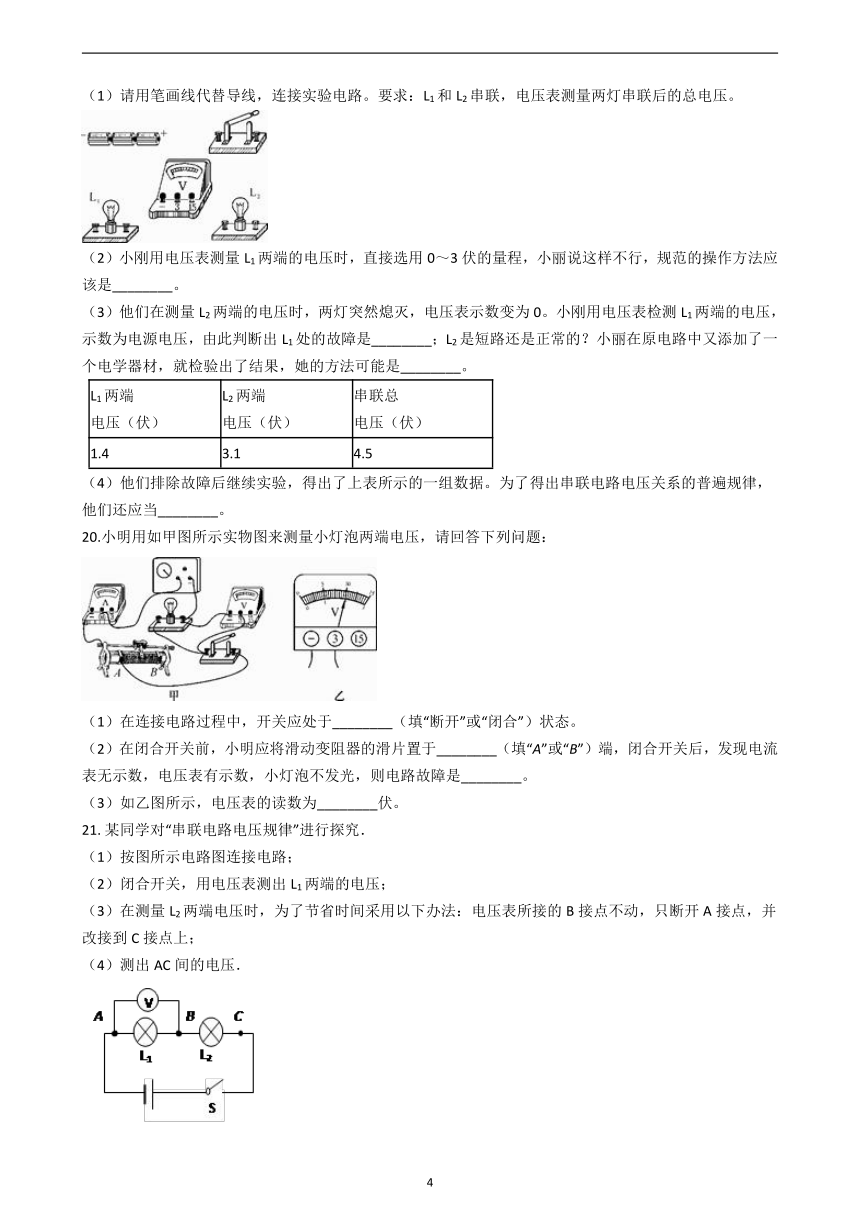

19.小刚和小丽用如图所示的器材探究串联电路的电压关系，用三节干电池串联做电源，两只小灯泡的规格不同。
（1）请用笔画线代替导线，连接实验电路。要求：L1和L2串联，电压表测量两灯串联后的总电压。
（2）小刚用电压表测量L1两端的电压时，直接选用0～3伏的量程，小丽说这样不行，规范的操作方法应该是________。
（3）他们在测量L2两端的电压时，两灯突然熄灭，电压表示数变为0。小刚用电压表检测L1两端的电压，示数为电源电压，由此判断出L1处的故障是________；L2是短路还是正常的？小丽在原电路中又添加了一个电学器材，就检验出了结果，她的方法可能是________。
L1两端
电压（伏） L2两端
电压（伏） 串联总
电压（伏）
1.4 3.1 4.5

（4）他们排除故障后继续实验，得出了上表所示的一组数据。为了得出串联电路电压关系的普遍规律，他们还应当________。
20.小明用如甲图所示实物图来测量小灯泡两端电压，请回答下列问题：
（1）在连接电路过程中，开关应处于________（填“断开”或“闭合”）状态。
（2）在闭合开关前，小明应将滑动变阻器的滑片置于________（填“A”或“B”）端，闭合开关后，发现电流表无示数，电压表有示数，小灯泡不发光，则电路故障是________。
（3）如乙图所示，电压表的读数为________伏。
21.?某同学对“串联电路电压规律”进行探究．
（1）按图所示电路图连接电路；
（2）闭合开关，用电压表测出L1两端的电压；
（3）在测量L2两端电压时，为了节省时间采用以下办法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压．

（1）在拆接电路时，开关必须________?．
（2）该同学用上面的方法________?（选填“能”或“不能”）测出L2两端的电压，原因是________?．
（3）方法改进后，所测出的AB、BC、AC间的电压记录在下表中，分析数据可以得出本次实验的结论是：串联电路总电压________?
UAB/V UBC/V UAC/V
2.1 1.7 3.7

（4）这个实验在设计上还存在的不足之处是________?
22.为探究并联电路中电压的规律，实验室提供的器材有：干电池组（电压为3V）、电压表、多个小灯泡、开关、导线若干。
（1）请用笔画线代替导线，把电路连接 完整，要求电压表测量灯L1两端的电压。
（2）电路连接正确后进行实验，某小组分别测出灯L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图乙所示，其值为________V。根据这组数据，该小组得出并联电路中电压的规律．你认为实验的疏漏之处是________。
23.“探究串联电路的电压关系”的实验电路如图所示．

（1）实验时，L1、L2宜选择________（选填“相同”或“不同”）的小灯泡．
（2）再拆接电路时开关必须________．
（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．测出L2两端的电压．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？
（4）测量完成后，进行小组交流讨论．下表选录了四个小组的数据，你认为这些数据是否合理？请说明理由．
实验小组 L1两端电压/V L2两端电压/V 串联总电压/V
1 1.4 3.1 4.5
2 3.0 1.3 4.4
3 1.1 1.7 2.9
4 1.8 1.2 3.0

24.在探究“串联电路电压的规律”实验中：

（1）要用电压表测灯L2两端的电压．连接电路如图甲所示．图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确．
（2）改正电路后，闭合开关．如图乙所示，电压表的示数为________V，若电源电压为3V，则灯L1两端的电压是________V．
25.小亮等4人实验小组用如图所示的电路来探究串联电路中电压的关系，其实验过程如下：用电压表分别测量L1两端的电压UAB、L2两端的电压UBC和L1 L2两端的总电压UAC将第一次测出的电流填入下表：
L1两端的电压UAB L2两端的电压UBC L1 L2两端的总电压UAC
第一次测量 1.5 1.5 3
第二次测量 1.6 1.4 3
第三次测量 1.2 1.8 3


（1）为了防止个别偶然因素的影响，他们采用了以下两种方法之一来重复实验，完成了第二次和第三次测量．
方法一：改变电源电压（电池个数）
方法二：更换其中一个灯泡（规格不同）
请你根据他们的实验过程和有关数据回答下列问题．
在拆接电路时，开关必须是________的．经检查________无误后，再闭合开关．
（2）上面设计的表格中存在的不足之处是________．
（3）后面两次实验是采用方法________来进行的，实验的结论是：________．
26.读图甲与图乙，回答下列问题。

（1）读出图所示的甲电压表指示的电压是________V。
（2）请在乙电压表刻度盘上画出电压为2.5V时的指针位置，并标明接线情况．


答案
一、单选题
1.D 2.D 3.C 4.A 5.C 6.B 7.B 8.A 9.B 10.C 11.A 12.C 13.D
二、填空题
14.用电器；4；6
15.L2；3.6
16.不正确；当测量L1的电压时，电压表左端为正，当将电压表接A的一端改接C时，正负接线柱接反
17.铜片；0.6
18.2.5V；0.4A
三、实验探究题
19.（1）
（2）先选用0～15伏量程试测；如果示数小于3伏，再改用0～3伏量程测量
（3）断路；用小灯泡或定值电阻或滑动变阻器与L1并联（或替换L2），如果L2发光，则L2正常；若L2不发光，则L2短路
（4）换用不同规格的器材（灯泡、电源）或加滑动变阻器，多次测量
20.（1）断开（2）B；灯泡断路（3）2.0
21.（1）断开　（2）不能　；电压表正负接线柱接反了　（3）不等于　（4）测量次数太少　
22.（1）电路图如下：
（2）2.6V；没有更换不同规格的灯泡进行多次实验，规律不具有普遍性
23.（1）不同（2）断开（3）不正确；电压表的正负接线柱接反了（4）合理；实验时有误差．
24.（1）电路图如图所示：
（2）1.2；1.8
25.（1）断开；电路连接（2）物理量（或电压）没有单位（3）二；串联电路中总电压等于各部分电压之和。
26.（1）3
（2）
(
