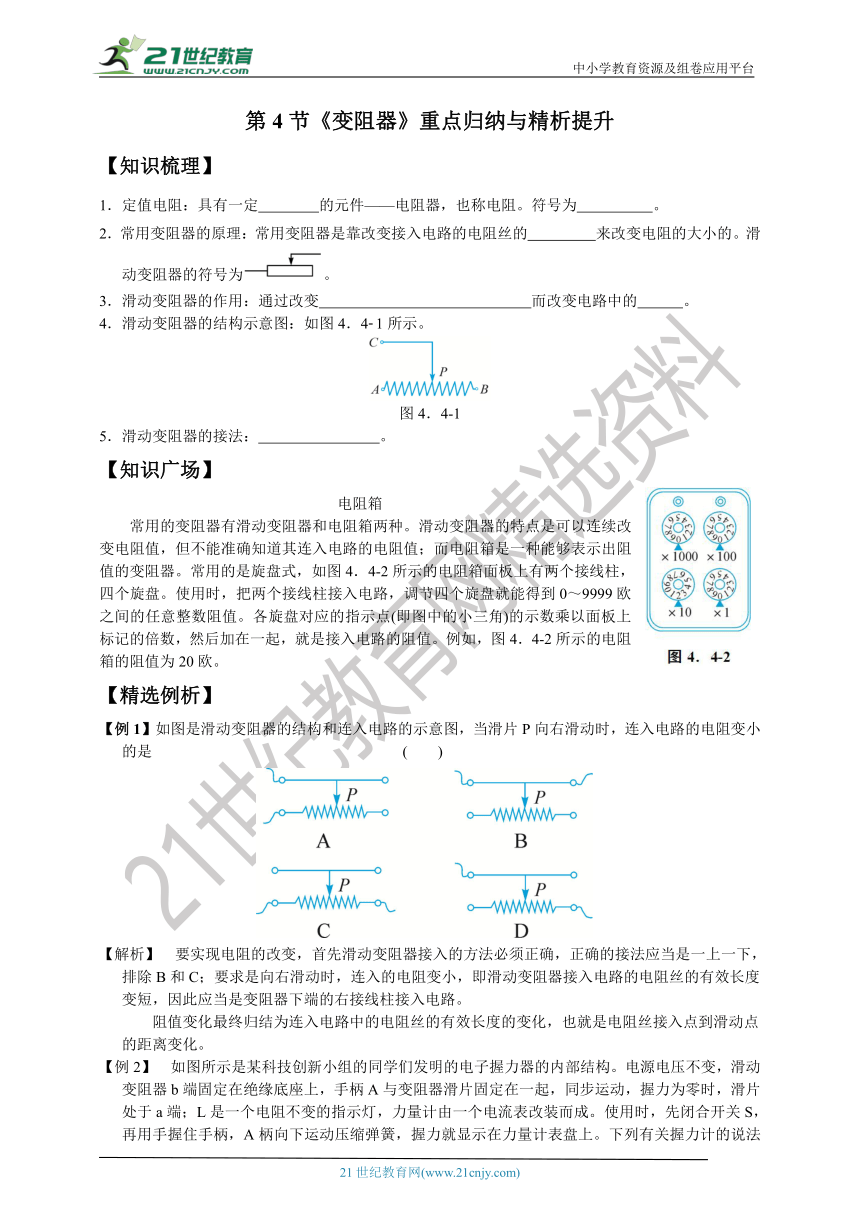

第4节《变阻器》重点归纳与精析提升

第4节《变阻器》重点归纳与精析提升
【知识梳理】
1．定值电阻：具有一定 的元件——电阻器，也称电阻。符号为 。
2．常用变阻器的原理：常用变阻器是靠改变接入电路的电阻丝的 来改变电阻的大小的。滑动变阻器的符号为。
3．滑动变阻器的作用：通过改变 而改变电路中的 。
4．滑动变阻器的结构示意图：如图4．4-1所示。
图4．4-1
5．滑动变阻器的接法： 。
【知识广场】
电阻箱
常用的变阻器有滑动变阻器和电阻箱两种。滑动变阻器的特点是可以连续改变电阻值，但不能准确知道其连入电路的电阻值；而电阻箱是一种能够表示出阻值的变阻器。常用的是旋盘式，如图4．4-2所示的电阻箱面板上有两个接线柱，四个旋盘。使用时，把两个接线柱接入电路，调节四个旋盘就能得到0～9999欧之间的任意整数阻值。各旋盘对应的指示点(即图中的小三角)的示数乘以面板上标记的倍数，然后加在一起，就是接入电路的阻值。例如，图4．4-2所示的电阻箱的阻值为20欧。
【精选例析】
【例1】如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是 ( )
　要实现电阻的改变，首先滑动变阻器接入的方法必须正确，正确的接法应当是一上一下，排除B和C；要求是向右滑动时，连入的电阻变小，即滑动变阻器接入电路的电阻丝的有效长度变短，因此应当是变阻器下端的右接线柱接入电路。
阻值变化最终归结为连入电路中的电阻丝的有效长度的变化，也就是电阻丝接入点到滑动点的距离变化。
【例2】　如图所示是某科技创新小组的同学们发明的电子握力器的内部结构。电源电压不变，滑动变阻器b端固定在绝缘底座上，手柄A与变阻器滑片固定在一起，同步运动，握力为零时，滑片处于a端；L是一个电阻不变的指示灯，力量计由一个电流表改装而成。使用时，先闭合开关S，再用手握住手柄，A柄向下运动压缩弹簧，握力就显示在力量计表盘上。下列有关握力计的说法正确的是 (　　)
A．握力越大，灯泡越亮，力量计的示数越大
B．改装后的力量计的零刻度线就是原电流表的零刻度线
C．握力越大，电路总电阻越大，总电流越小
D．握力越大，弹簧的长度越长；握力越小，弹簧的长度越短
　由电路图可知，滑动变阻器和灯L串联。当滑 片位于a端时，变阻器阻值最大，电流最小但不为0，故B项错误；当握力增大时，A柄向下运动，弹簧缩短，滑片向下运动，变阻器有效长度变短，阻值变小，电流增大，电灯变亮，力量计示数增大，故A正确，C、D错误。
【重点归纳】
1．使用滑动变阻器时，必须要明确其最大阻值和允许通过的最大电流。如滑动变阻器的规格是“50 Ω　1 A”，表示此滑动变阻器的阻值变化范围是0～50欧，允许通过它的最大电流是1安。
2．滑动变阻器接入电路后，其有效电阻为下面接头与滑片P间的电阻。在图4．4-1中，若接线是A、C，则其接入电路的有效电阻是AP段；若接线是B、C，则其接入电路的有效电阻是BP段。
3．为保护电路，在通电前应将滑片置于阻值最大处。
【巩固提升】
1．滑动变阻器接入电路后，移动滑片能改变电阻是因为移动滑片时改变了( )
A. 电阻丝的材料
B. 电阻丝的横截面积
C. 电阻丝的温度
D. 接入电路中的电阻丝的长度
2．滑动变阻器瓷筒上缠绕的合金线应该( )
A. 所有表面都绝缘
B. 线端、滑片接触处是导电的，其余部分绝缘
C. 与接线柱相连的线端是导电的，其余部分绝缘
D. 所有表面都可以导电
3．下列关于滑动变阻器使用的说法错误的是( )
A．使用滑动变阻器时必须有电流通过滑片，否则不能变阻
B．使用前应将滑片置于电阻最大处
C．调光台灯内的变阻器与灯并联
D． 通过变阻器的电流不能超过其允许通过的最大电流值
4．如图所示电路，在m、n两点间接一滑动变阻器来控制小灯泡的亮度，电路图的上方为滑动变阻器的结构示意图，要求变阻器的滑片向右滑动时小灯泡逐渐变亮，则变阻器连入电路的方式应采用( )
A．m接a，n接b　 B．m接d，n接b
C．m接b，n接a　 D．m接c，n接d

(第4题)　　 (第5题)
5．小明同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯泡不亮，接下来的操作，在以下步骤中最合理的是( )
A．断开开关S，更换灯泡重新实验
B．断开开关S，增加电池的节数重新实验
C．观察电流表的示数是否为零，判断电路是否断路
D． 断开开关S，调节滑动变阻器观察小灯泡是否发光
6．当将滑动变阻器的滑片P向右移动时，下列连接方法中，可使变阻器连入电路的电阻增大的是( )
7．在如图所示的电路中，电源电压不变，以下四个图像中，能正确表示当开关S闭合后，通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是( )
8．在收音机等用电器中，有一种叫“电位器”的变阻器。电位器的外形及其内部构造如图所示。图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法正确的是( )
A. 只把A和B接入电路，无法改变通过电位器的电流
B. 只把A和C接入电路，可以改变通过电位器的电流
C. 将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路的电阻变小
D. 将A、B两点接入电路，当滑片逆时针旋动时，电位器接入电路的电阻变大
9．如图所示为滑动变阻器使用时的三种连接方法。若滑片向右移动，则滑动变阻器的阻值分别 、 、 。(填“变大”“变小”或“不变”)

10．如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片。将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯泡变亮，则应连接线柱 (填“a、b”“b、c”或“a、c”)和灯泡_ __联后接入电路中。
11．如图所示为小明同学设计的“风力测试仪”。O为转动轴，P为金属球，OP为金属杆，AB是电阻丝。无风时，OP下垂并与电阻丝的B端接触；有风时，球P受风力的作用，使OP绕O点偏转，电路中接有一个电流表，测风力时闭合开关S即可。通过分析可知：金属杆OP和电阻丝AB组合在一起相当于一个 ，若电流表示数增大，则表示风力在 。电路中接入电阻R0的作用是 .
12．某班同学做“用滑动变阻器(如图甲)改变电流”的实验，电路图如图乙所示：
(1)连接电路时，开关应当 ，滑片P应移到最右(填“左”或“右”)端。
(2)开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是 ；乙同学发现无论怎样移动滑片P，灯泡一直很亮，这可能是 ，丙同学缓慢移动滑片P时，看到灯泡忽然亮又忽然不亮，这可能是 。
第4节《变阻器》重点归纳与精析提升 参考答案
【知识梳理】
1．定值电阻：具有一定阻值的元件——电阻器，也称电阻。符号为。
2．常用变阻器的原理：常用变阻器是靠改变接入电路的电阻丝的有效长度来改变电阻的大小的。滑动变阻器的符号为。
3．滑动变阻器的作用：通过改变滑动变阻器接入电路中的电阻而改变电路中的电流。
4．滑动变阻器的结构示意图：如图4．4-1所示。
图4．4-1
5．滑动变阻器的接法：一上一下。
【精选例析】
【例1】答案D
【例2】答案Ａ
【巩固提升】
1． (D) 2． B 3． C 4． (B) 5． (C)
6． (A) 7． (D) 8． (C)
9．变小、变大、不变。
10． b、c 灯泡__串__联。
11．滑动变阻器，增大。防止风力过大导致总电阻过小，损坏电流表。
【解析】　当OP偏转时，电阻丝AB接入电路的阻值会发生改变，相当于一个滑动变阻器；当电流表示数变大时，说明电阻变小，即金属杆OP向左移，表明风力增大；当风力过大时，OP会偏转较大，此时若没有R0，则电路中总电阻会过小，电流过大，会损坏电流表等元件。
12．(1)断开，右(填“左”或“右”)端。
(2)将滑动变阻器A、B接线柱接入电路；将滑动变阻器C、D接线柱接入电路 接触不良。
【解析】　(1)连接电路时，开关断开可以避免万一接错时出现短路现象。从电路图分析滑片位于最右端时变阻器阻值最大。(2)甲同学若将滑动变阻器A、B两个接线柱接入电路，则电阻丝全部接入电路，且不随滑片移动而发生变化，此时灯泡亮度不变且很暗。乙同学若将变阻器C、D两接线柱接入电路，则电阻丝根本没有接入电路，灯泡将一直很亮。若灯泡忽明忽暗，说明电路时断时通，则电路中某位置接触不良。
