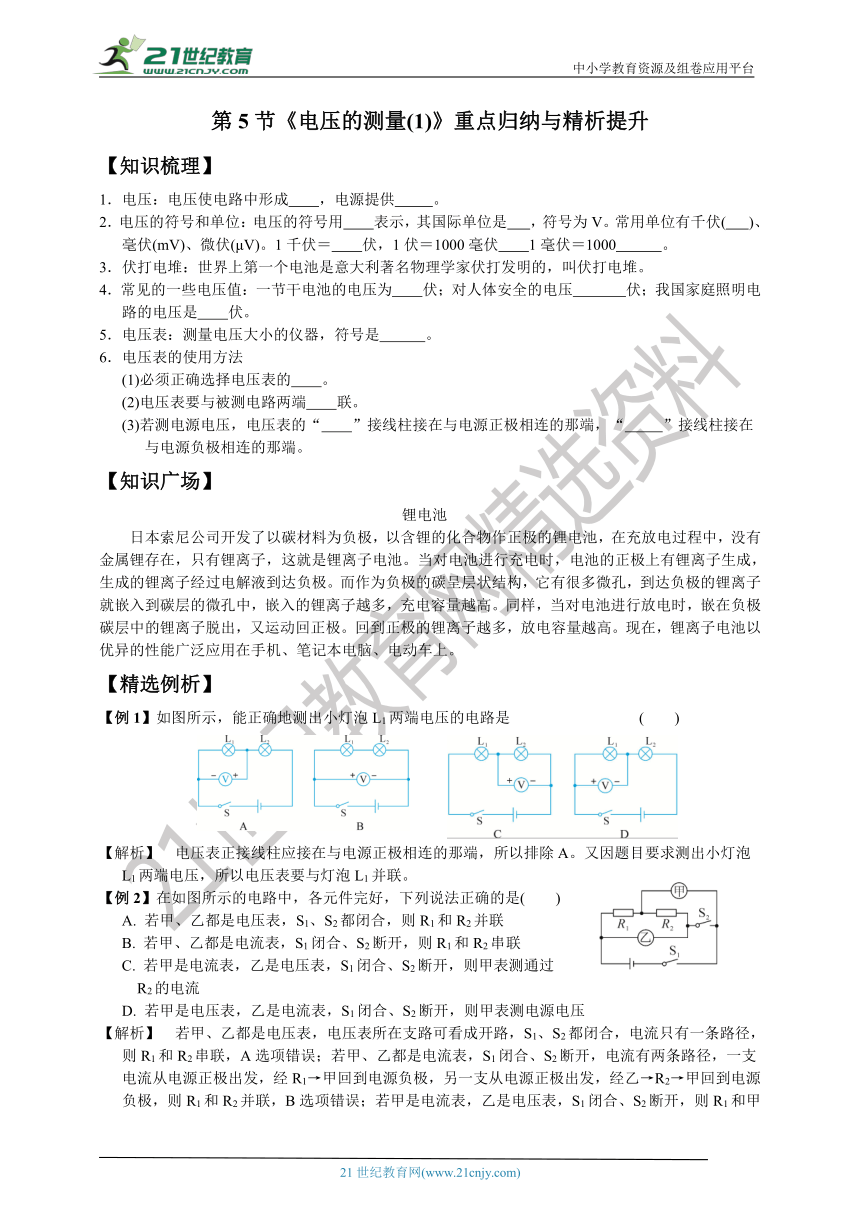

第5节《电压的测量(1)》重点归纳与精析提升

第5节《电压的测量(1)》重点归纳与精析提升
【知识梳理】
1．电压：电压使电路中形成 ，电源提供 。
2．电压的符号和单位：电压的符号用 表示，其国际单位是 ，符号为V。常用单位有千伏( )、毫伏(mV)、微伏(μV)。1千伏＝ 伏，1伏＝1000毫伏 1毫伏＝1000 。
3．伏打电堆：世界上第一个电池是意大利著名物理学家伏打发明的，叫伏打电堆。
4．常见的一些电压值：一节干电池的电压为 伏；对人体安全的电压 伏；我国家庭照明电路的电压是 伏。
5．电压表：测量电压大小的仪器，符号是 。
6．电压表的使用方法
(1)必须正确选择电压表的 。
(2)电压表要与被测电路两端 联。
(3)若测电源电压，电压表的“ ”接线柱接在与电源正极相连的那端，“ ”接线柱接在与电源负极相连的那端。
【知识广场】
锂电池
日本索尼公司开发了以碳材料为负极，以含锂的化合物作正极的锂电池，在充放电过程中，没有金属锂存在，只有锂离子，这就是锂离子电池。当对电池进行充电时，电池的正极上有锂离子生成，生成的锂离子经过电解液到达负极。而作为负极的碳呈层状结构，它有很多微孔，到达负极的锂离子就嵌入到碳层的微孔中，嵌入的锂离子越多，充电容量越高。同样，当对电池进行放电时，嵌在负极碳层中的锂离子脱出，又运动回正极。回到正极的锂离子越多，放电容量越高。现在，锂离子电池以优异的性能广泛应用在手机、笔记本电脑、电动车上。
【精选例析】
【例1】如图所示，能正确地测出小灯泡L1两端电压的电路是 (　　)
　电压表正接线柱应接在与电源正极相连的那端，所以排除A。又因题目要求测出小灯泡L1两端电压，所以电压表要与灯泡L1并联。
【例2】在如图所示的电路中，各元件完好，下列说法正确的是( )
A. 若甲、乙都是电压表，S1、S2都闭合，则R1和R2并联
B. 若甲、乙都是电流表，S1闭合、S2断开，则R1和R2串联
C. 若甲是电流表，乙是电压表，S1闭合、S2断开，则甲表测通过
R2的电流
D. 若甲是电压表，乙是电流表，S1闭合、S2断开，则甲表测电源电压
【解析】　若甲、乙都是电压表，电压表所在支路可看成开路，S1、S2都闭合，电流只有一条路径，则R1和R2串联，A选项错误；若甲、乙都是电流表，S1闭合、S2断开，电流有两条路径，一支电流从电源正极出发，经R1→甲回到电源负极，另一支从电源正极出发，经乙→R2→甲回到电源负极，则R1和R2并联，B选项错误；若甲是电流表，乙是电压表，S1闭合、S2断开，则R1和甲串联接入电路，甲表测通过R1的电流，C选项错误；若甲是电压表，乙是电流表，S1闭合、S2断开，则甲表串联在干路中，测的是电源电压，D选项正确。
【例3】　小明用如图甲所示实物图来测量小灯泡两端电压，请回答下列问题：
(1)在连接电路过程中，开关应处于________状态。
(2)在闭合开关前，小明应将滑动变阻器的滑片置于________(填“A”或“B”)端，并采用________的方法来确定电压表的量程。
(3)如图4．5-1乙所示，电压表的读数为________伏。
　(1)在连接电路过程中，开关应处于断开状态，这样可起到保护电路的作用。
(2)在闭合开关前，小明应将滑动变阻器的滑片置于B端，使接入电路的阻值最大；同时应采用试触法来确定电压表的量程。
(3)图中电压表的量程为0～3伏，最小刻度为0．1伏，其读数为2伏。
在不能估计电路两端的电压时，可以利用大量程试触法来确定电压表的量程。
【重点归纳】
1．对电压概念的理解应注意以下几点：①对电路上某点或对电源的某一极是谈不上电压的。电压是在电路两端或电源两极形成的，即电压不能讲“处”，应讲“两端”；②有电压，但电路不闭合，则不能形成电流，即有电压时不一定有电流；③电路中有电流通过，则此电路两端一定有电压。
2．实验室常用电压表一般有两个量程：0～3伏和0～15伏，根据量程的不同，其最小刻度也是不同的。当使用0～3伏量程的电压表时，每一大格为1伏，每一小格为0．1伏；当使用0～15伏的量程时，每一大格为5伏，每一小格为0．5伏。
3．电压表测电压的注意事项
(1)在串联电路中，电压表的两个接线柱将电路分成两部分：一部分包括电源，另一部分不包括电源。电压表测量不包括电源部分两端的电压。
(2)在并联电路中，电压表测量哪一支路的电压，就必须与之并联，同时也就与另一支路并联，也就是测出的电压同时也是另一支路两端的电压。
【巩固提升】
1．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些电常识的了解必不可少。下列有关常见电压值的表述，错误的是( )
A．一节干电池的电压是1.5伏　　　B．对人体安全的电压是36伏
C．手机电池电压是3.7伏　　　　　D． 家庭电路的电压是220伏
2．下列说法正确的是( )
A．使用电压表时，绝对不允许直接把电压表接在电源两极上
B．有三个接线柱的电压表，有三个量程
C．使用电压表前，如果指针不在零刻度上，要将指针调到零刻度
D．电压表应串联在电路中
3．下列有关使用电压表时的一些注意事项的说法，错误的是( )
A. 被测电压值不能超过电压表的量程
B. 使用前应检查指针是否指到零刻度线
C. 电压表不能直接与干电池两极相接
D. 电流从标有“－”的接线柱流出

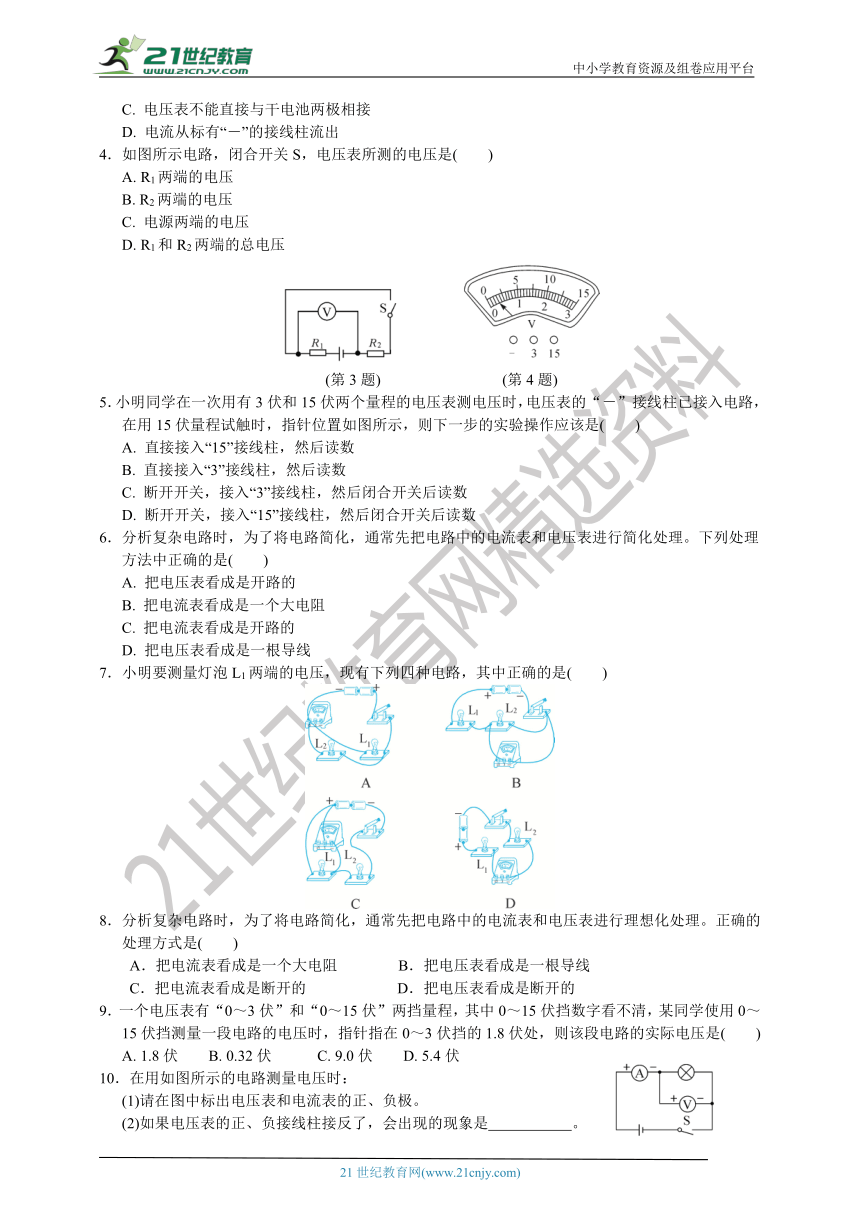

4．如图所示电路，闭合开关S，电压表所测的电压是( )
A. R1两端的电压
B. R2两端的电压
C. 电源两端的电压
D. R1和R2两端的总电压
　　　　
(第3题) (第4题)
5．小明同学在一次用有3伏和15伏两个量程的电压表测电压时，电压表的“－”接线柱已接入电路，在用15伏量程试触时，指针位置如图所示，则下一步的实验操作应该是( )
A. 直接接入“15”接线柱，然后读数
B. 直接接入“3”接线柱，然后读数
C. 断开开关，接入“3”接线柱，然后闭合开关后读数
D. 断开开关，接入“15”接线柱，然后闭合开关后读数
6．分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理。下列处理方法中正确的是( )
A. 把电压表看成是开路的
B. 把电流表看成是一个大电阻
C. 把电流表看成是开路的
D. 把电压表看成是一根导线
7．小明要测量灯泡L1两端的电压，现有下列四种电路，其中正确的是( )
8．分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理。正确的处理方式是( )
A．把电流表看成是一个大电阻　　　　B．把电压表看成是一根导线
C．把电流表看成是断开的　　　　　　D．把电压表看成是断开的
9．一个电压表有“0～3伏”和“0～15伏”两挡量程，其中0～15伏挡数字看不清，某同学使用0～15伏挡测量一段电路的电压时，指针指在0～3伏挡的1.8伏处，则该段电路的实际电压是( )
A. 1.8伏　 B. 0.32伏　　　C. 9.0伏　 D. 5.4伏
10．在用如图所示的电路测量电压时：
(1)请在图中标出电压表和电流表的正、负极。
(2)如果电压表的正、负接线柱接反了，会出现的现象是 。
(3)如果被测电压超过了电压表的量程，会出现的现象是 。所以在测量电压前应 。
11．利用水果可以制作电池。小丽同学将自制的橘子电池与电压表连接后，电压表的指针偏转情况如图所示，则该橘子电池的 (填“A”或“B”)端为正极，电压约为 伏。
12．如图所示，灯L1与灯L2串联，先用电压表测灯L1两端的电压，在测灯L2两端电压时，小明和小丽用了两种不同的方法，请你对他们的做法进行评价。
小明：只将电压表接A的一端改接C，这种接法 (填“正确”或“不正确”)。理由是： 　　　　　　　　　　　　　　　 。
小丽：只将电压表接B的一端改接C，这种接法 (填“正确”或“不正确”)。理由是： 　　　　　　　　　　　　　　　　　　　　 。
第5节《电压的测量(1)》重点归纳与精析提升参考答案
【知识梳理】
1．电压：电压使电路中形成电流，电源提供电压。
2．电压的符号和单位：电压的符号用U表示，其国际单位是伏特，符号为V。常用单位有千伏(kV)、毫伏(mV)、微伏(μV)。1千伏＝1000伏，1伏＝1000毫伏，1毫伏＝1000微伏。
3．伏打电堆：世界上第一个电池是意大利著名物理学家伏打发明的，叫伏打电堆。
4．常见的一些电压值：一节干电池的电压为1．5伏；对人体安全的电压不高于36伏；我国家庭照明电路的电压是220伏。
5．电压表：测量电压大小的仪器，符号是。
6．电压表的使用方法
(1)必须正确选择电压表的量程。
(2)电压表要与被测电路两端并联。
(3)若测电源电压，电压表的“＋”接线柱接在与电源正极相连的那端，“－”接线柱接在与电源负极相连的那端。
【精选例析】
【例1】答案Ｄ
【例2】答案D
【例3】　(1)断开　(2)B　试触　(3)2
【巩固提升】
1． Ｂ 2． Ｃ 3． C 4． (B) 5． (Ｃ)
6． (Ａ)
7． (C)
8． (D)
9． (C) 【解析】　指针偏转相同角度时，大量程读数为小量程的5倍，可见实际电压应为9.0伏。
10．
(1)
(2电压表的指针反方向偏转。
(3)电压表的指针偏转角度超出测量范围，电压表可能会损坏。先用电压表的大量程进行试触。
11． B 0.8伏。
12．不正确(填“正确”或“不正确”)。理由是：电压表连接A端为“＋”接线柱，改接C后却连电源负极。
不正确(填“正确”或“不正确”)。理由是：电压表将测量L1和L2的总电压(或电源电压)。
【解析】　当电压表测L1电压时，A端连接电压表“＋”接线柱，“－”接线柱接B。当小明将接A端接线柱改接C时，A端连电源负极，故其接法错误。当小丽将电压表接B端改接为C时，电压表将测量电源电压或L1和L2的总电压，并非测灯L2的电压，故小丽的接法也错误。
