九年级上册 第3章 能量的转化与守恒（3.6电能）同步练习

(
…………○…………外…………○…………装…………○…………订…………○…………线…………○…………
) (
※※请※※不※※要※※在※※装※※订※※线※※内※※答※※题※※
) (
…………○…………内…………○…………装…………○…………订…………○…………线…………○…………
)

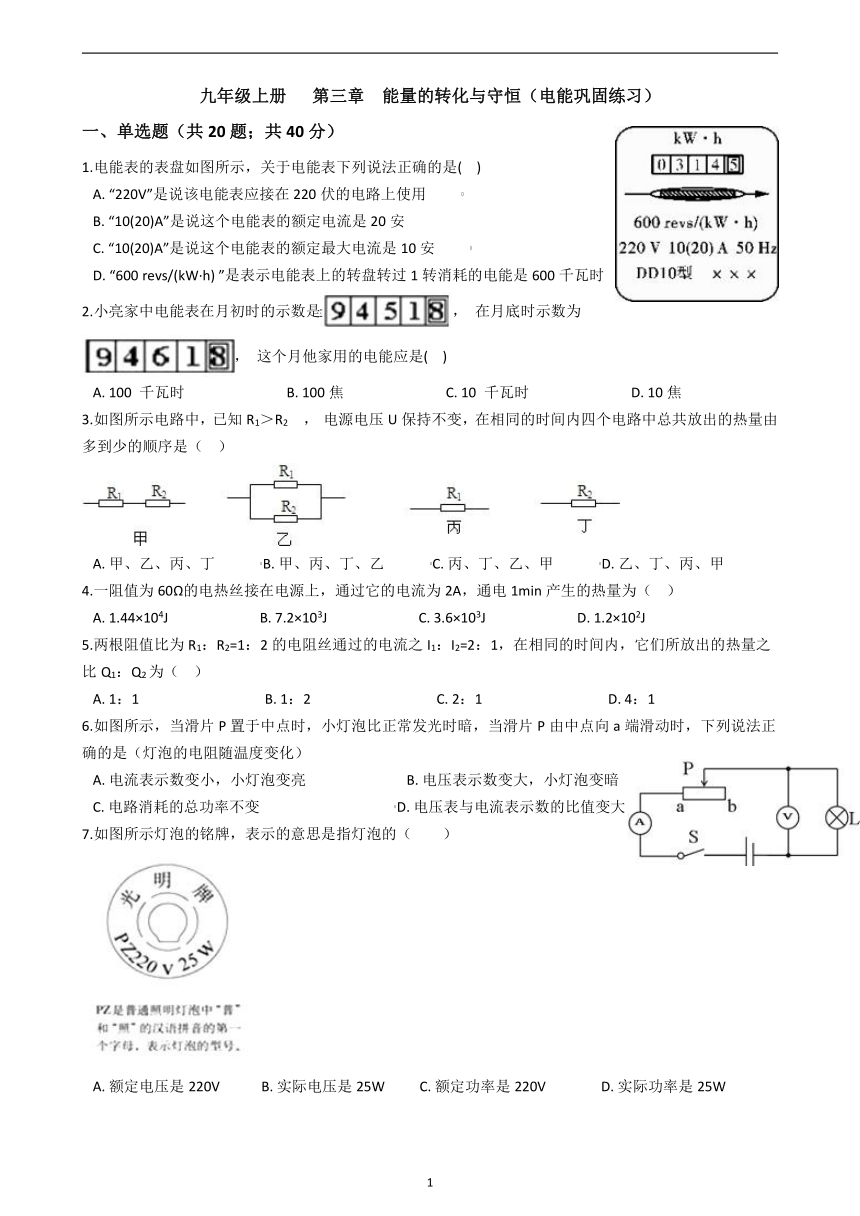

九年级上册 第三章 能量的转化与守恒（电能巩固练习）
一、单选题（共20题；共40分）
1.电能表的表盘如图所示，关于电能表下列说法正确的是(?? )
A.?“220V”是说该电能表应接在220伏的电路上使用??????????
B.?“10(20)A”是说这个电能表的额定电流是20安
C.?“10(20)A”是说这个电能表的额定最大电流是10安??????????
D.?“600 revs/(kW·h) ”是表示电能表上的转盘转过1转消耗的电能是600千瓦时
2.小亮家中电能表在月初时的示数是， 在月底时示数为， 这个月他家用的电能应是(?? )
A.?100 千瓦时?????????????????????????????B.?100焦?????????????????????????????C.?10 千瓦时?????????????????????????????D.?10焦
3.如图所示电路中，已知R1＞R2 ， 电源电压U保持不变，在相同的时间内四个电路中总共放出的热量由多到少的顺序是（?? ）

A.?甲、乙、丙、丁?????????????B.?甲、丙、丁、乙?????????????C.?丙、丁、乙、甲?????????????D.?乙、丁、丙、甲
4.一阻值为60Ω的电热丝接在电源上，通过它的电流为2A，通电1min产生的热量为（?? ）
A.?1.44×104J??????????????????????????B.?7.2×103J??????????????????????????C.?3.6×103J??????????????????????????D.?1.2×102J
5.两根阻值比为R1：R2=1：2的电阻丝通过的电流之I1：I2=2：1，在相同的时间内，它们所放出的热量之比Q1：Q2为（?? ）
A.?1：1????????????????????????????????????B.?1：2????????????????????????????????????C.?2：1????????????????????????????????????D.?4：1
6.如图所示，当滑片P置于中点时，小灯泡比正常发光时暗，当滑片P由中点向a端滑动时，下列说法正确的是（灯泡的电阻随温度变化）
A.?电流表示数变小，小灯泡变亮?????????????????????????????B.?电压表示数变大，小灯泡变暗
C.?电路消耗的总功率不变???????????????????????????????????????D.?电压表与电流表示数的比值变大
7.如图所示灯泡的铭牌，表示的意思是指灯泡的（　　）

A.?额定电压是220V????????????B.?实际电压是25W??????????C.?额定功率是220V????????????????D.?实际功率是25W

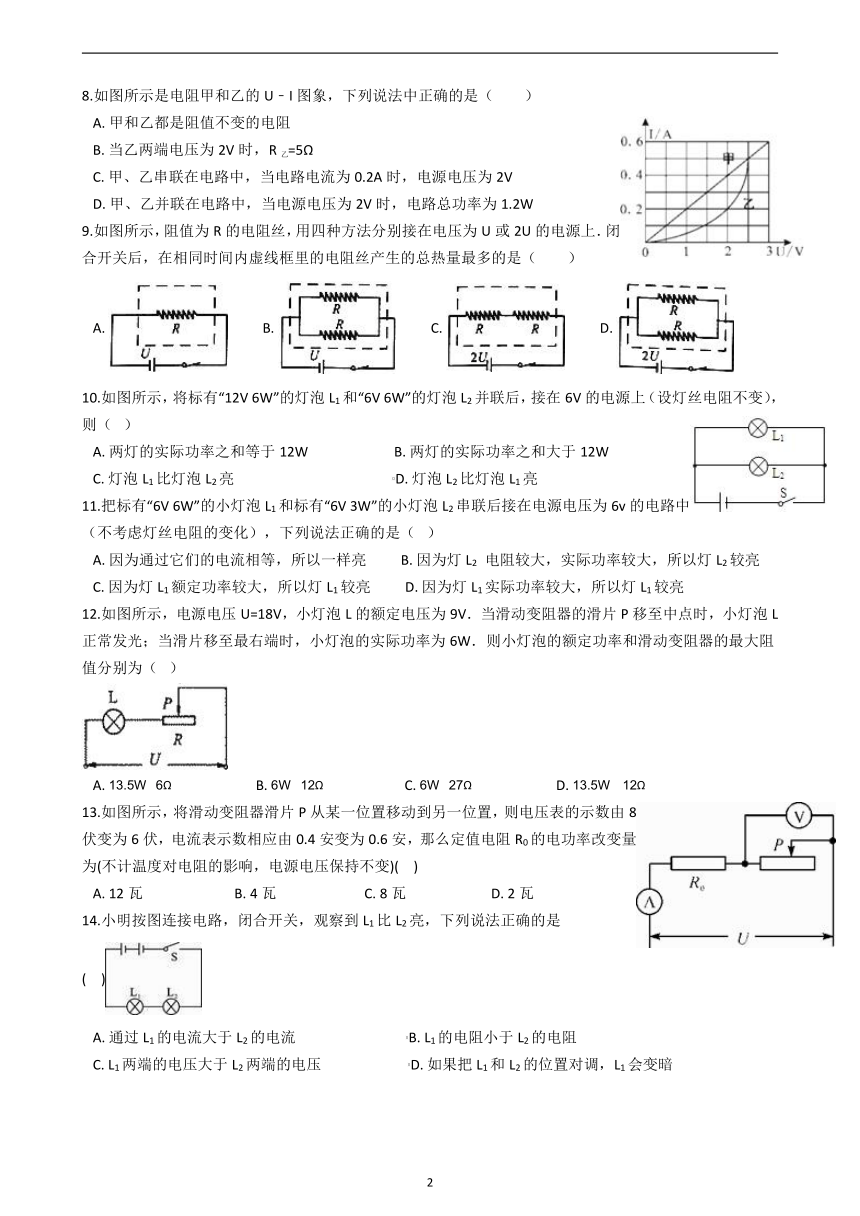

8.如图所示是电阻甲和乙的U﹣I图象，下列说法中正确的是（　　）
A.?甲和乙都是阻值不变的电阻
B.?当乙两端电压为2V时，R乙=5Ω
C.?甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2V
D.?甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W
9.如图所示，阻值为R的电阻丝，用四种方法分别接在电压为U或2U的电源上．闭合开关后，在相同时间内虚线框里的电阻丝产生的总热量最多的是（　　）
A.???????????B.???????????C.???????????D.?
10.如图所示，将标有“12V 6W”的灯泡L1和“6V 6W”的灯泡L2并联后，接在6V的电源上（设灯丝电阻不变），则（? ）
A.?两灯的实际功率之和等于12W?????????????????????????B.?两灯的实际功率之和大于12W
C.?灯泡L1比灯泡L2亮??????????????????????????????????????????????D.?灯泡L2比灯泡L1亮
11.把标有“6V 6W”的小灯泡L1和标有“6V 3W”的小灯泡L2串联后接在电源电压为6v的电路中（不考虑灯丝电阻的变化），下列说法正确的是（? ）
A.?因为通过它们的电流相等，所以一样亮??????????B.?因为灯L2 电阻较大，实际功率较大，所以灯L2较亮
C.?因为灯L1额定功率较大，所以灯L1较亮??????????D.?因为灯L1实际功率较大，所以灯L1较亮
12.如图所示，电源电压U=18V，小灯泡L的额定电压为9V．当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片移至最右端时，小灯泡的实际功率为6W．则小灯泡的额定功率和滑动变阻器的最大阻值分别为（? ）
?
A.?13.5W ?6Ω????????????????????????B.?6W???12Ω???????????????????????C.?6W? 27Ω????????????????????????D.?13.5W?? 12Ω
13.如图所示，将滑动变阻器滑片P从某一位置移动到另一位置，则电压表的示数由8伏变为6伏，电流表示数相应由0.4安变为0.6安，那么定值电阻R0的电功率改变量为(不计温度对电阻的影响，电源电压保持不变)(?? )
A.?12瓦??????????????????????????B.?4瓦?????????????????????????C.?8瓦????????????????????????D.?2瓦
14.小明按图连接电路，闭合开关，观察到L1比L2亮，下列说法正确的是(?? )
A.?通过L1的电流大于L2的电流????????????????????????????????B.?L1的电阻小于L2的电阻
C.?L1两端的电压大于L2两端的电压?????????????????????????D.?如果把L1和L2的位置对调，L1会变暗

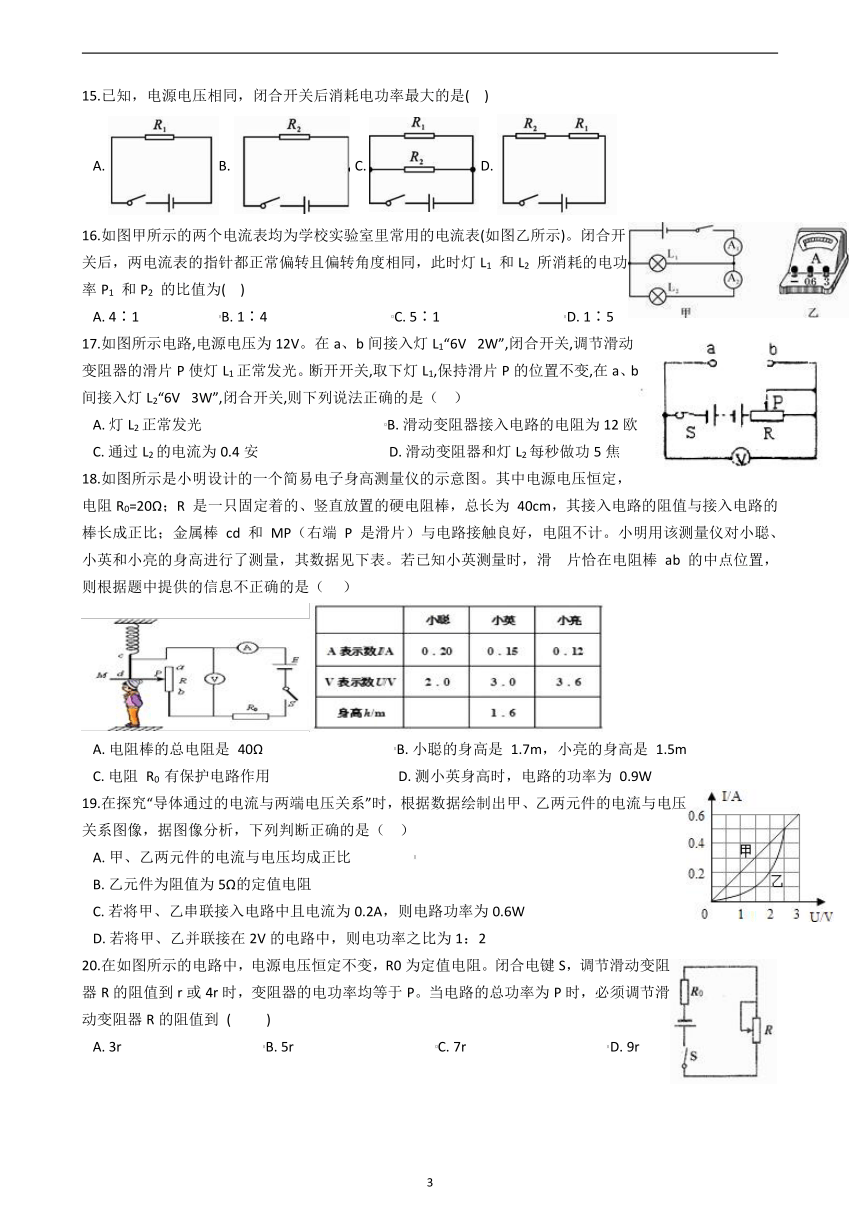

15.已知，电源电压相同，闭合开关后消耗电功率最大的是(?? )
A.?B.??C.?D.?
16.如图甲所示的两个电流表均为学校实验室里常用的电流表(如图乙所示)。闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1 和L2 所消耗的电功率P1 和P2 的比值为(?? )
A.?4∶1???????????????????????B.?1∶4????????????????????????????????????C.?5∶1????????????????????????????????????D.?1∶5
17.如图所示电路,电源电压为12V。在a、b间接入灯L1“6V? 2W”,闭合开关,调节滑动变阻器的滑片P使灯L1正常发光。断开开关,取下灯L1,保持滑片P的位置不变,在a、b间接入灯L2“6V? 3W”,闭合开关,则下列说法正确的是（?? ）
A.?灯L2正常发光?????????????????????????????????????????????????????B.?滑动变阻器接入电路的电阻为12欧
C.?通过L2的电流为0.4安??????????????????????????????????????D.?滑动变阻器和灯L2每秒做功5焦
18.如图所示是小明设计的一个简易电子身高测量仪的示意图。其中电源电压恒定，电阻R0=20Ω；R 是一只固定着的、竖直放置的硬电阻棒，总长为 40cm，其接入电路的阻值与接入电路的棒长成正比；金属棒 cd 和 MP（右端 P 是滑片）与电路接触良好，电阻不计。小明用该测量仪对小聪、小英和小亮的身高进行了测量，其数据见下表。若已知小英测量时，滑?? 片恰在电阻棒 ab 的中点位置，则根据题中提供的信息不正确的是（??? ）

A.?电阻棒的总电阻是 40Ω??????????????????????????????????????B.?小聪的身高是 1.7m，小亮的身高是 1.5m
C.?电阻 R0 有保护电路作用?????????????????????????????????????D.?测小英身高时，电路的功率为 0.9W
19.在探究“导体通过的电流与两端电压关系”时，根据数据绘制出甲、乙两元件的电流与电压关系图像，据图像分析，下列判断正确的是（?? ）
A.?甲、乙两元件的电流与电压均成正比??????????????????
B.?乙元件为阻值为5Ω的定值电阻
C.?若将甲、乙串联接入电路中且电流为0.2A，则电路功率为0.6W??????????
D.?若将甲、乙并联接在2V的电路中，则电功率之比为1：2
20.在如图所示的电路中，电源电压恒定不变，R0为定值电阻。闭合电键S，调节滑动变阻器R的阻值到r或4r时，变阻器的电功率均等于P。当电路的总功率为P时，必须调节滑动变阻器R的阻值到 (???????? )
A.?3r?????????????????????????????????????????B.?5r?????????????????????????????????????????C.?7r?????????????????????????????????????????D.?9r


二、填空题（共5题；共10分）
21.如图所示为一电热饮水机的电路简图，其额定电压为220伏，具有“加热”“保温”两种功能，对应功率分别为400瓦和40瓦。当开关S1、S2均闭合，饮水机处于________(填“保温”或“加热”)状态，R1的阻值为________欧姆。
22.如图所示，电阻R1和R2串联，电路中的电流为0.5安，电压表的示数为2伏，R2的阻值为5欧，则R1的电功率为________瓦，R2的电功率为________瓦。
23.如图所示，电阻R1和R2并联，电源电压为3伏，电流表的示数为0.3安，R2的阻值为9欧，则R1的电功率为________瓦，R2的电功率为________瓦。
24.标有“6 V　1.5 W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把三只这样的灯泡并联起来，接在6伏的电源两端，每只灯泡的功率为________瓦，电路消耗的总功率是________瓦。
25.某同学设计了如图所示的双向开关电路，电源电压保持不变，灯 L1?标有“3V?? 3W”的字样，灯 L2?标有“6V? 3W”的字样．当开关拨至 2 位置且滑片滑到 a 端时，灯 L2?恰好正常发光，
（不计灯丝电阻随温度的变化），则 L2?正常发光时，电路中的电流为________．当L1、L2分别正常发光时，两种电路中的总功率之比为________。
三、解答题（共4题；共48分）
26.如图所示，电源电压不变。电阻R1的阻值为20欧，R2的阻值为30欧，闭合开关S，电流表的示数为0.3安，求：
（1）电源电压U； （2）通电100秒电流通过电阻R2产生的热量。





27.如图所示，电源电压为18伏，R1的电阻为6欧，R2的电阻是12欧。当开关闭合后，求：
（1）R1的电功率。 （2）R2的电功率。 （3）电路中的总功率。





28.“光强”是表示光的强弱程度的科学量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉(cd)。如图甲为光敏电阻的实物和元件符号，图乙为某种光敏电阻的阻值R与光强E间的关系图，图丙为小金利用这种光敏电阻所设计的电路，已知电源电压为6伏，小灯泡L标有“6 V　6 W”字样，灯丝的电阻随温度的变化而变化。
（1）求小灯泡正常发光时的电流。
（2）光敏电阻接受光强为3坎德拉的光照射时，闭合开关，测得电路中的电流为0.6安，求此时小灯泡的电阻。
（3）某次实验中测得小灯泡两端电压为1.5伏，光敏电阻消耗的电功率为2.25瓦，求此时光敏电阻接收到的光强。







加热功率 1100W
保温功率 200W
额定频率 50Hz
额定容积 5.0L
净重 2.0kg

29.如图甲是某品牌电饭煲实物图；如图乙是它的电路原理简图，它有“高温烧煮”和“焖饭、保温”两档，由温控开关自动控制，煮饭时先要按下温控开关按钮，到达设定温度(饭熟)，按钮会自动弹起；丙表是它铭牌上一些技术参数；丁图是两种插座。

（1）根据乙图，温控开关未按下时，“烧煮”和“保温”两部分电路是________(选填“串联”或 “并联”)；按下温控开关按钮，“保温电路部分”R2?将________(选填“通路”、“开路”或“短路”)。
（2）为安全起见，在使用电饭煲时，应选用丁图中________（选填“Ⅰ”或“Ⅱ”）种插座。
（3）求电饭煲在额定功率下加热 10 分钟所消耗的电能。


答案
一、单选题
1.A 2.C 3.D 4.A 5.C 6.D 7.A 8.D 9.D 10.D 11.B 12.D 13.D 14.C 15.C
16.A 17.C 18.B 19.C 20.C
二、填空题
21.加热；1210
22.1；1.25
23.0.9；1
24.1.5；4.5
25.0.5A；2:1
三、解答题
26.（1）解：由电路图可知，R1与R2并联，因为并联电路中各支路两端的电压相等，所以根据欧姆定律可得，电源的电压：U＝U1＝I1R1＝0.3安×20欧＝6伏
（2）解：因为R1、R2并联，所以R1、R2两端的电压均等于电源电压，通过电阻R2的电流I2＝ ＝ ＝0.2安；则通电100秒电阻R2产生的热量：Q2＝ R2t2＝(0.2安)2×30欧×100秒＝120焦
27.（1）解：开关闭合后两电阻串联，总电阻R＝R1＋R2＝6欧＋12欧＝18欧电路中的电流：I＝ ＝ ＝1安
R1消耗的功率：P1＝IR1＝(1安)2×6欧＝6瓦
（2）解：R2消耗的功率：P2＝IR2＝(1安)2×12欧＝12瓦
（3）解：电路中的总功率：P＝UI＝18伏×1安＝18瓦
28.（1）解：由P＝UI可得：IL＝ ＝1安
（2）解：由图乙可知，E＝3坎德拉时，R＝6欧，由R＝ 可得，电路中的总电阻：R总＝ ＝ ＝10欧因为串联电路的总电阻等于各部分电阻之和，所以此时灯泡的阻值：RL′＝R总－R＝10欧－6欧＝4欧
（3）解：由P＝ 可得，光敏电阻的阻值：R′＝ ＝ ＝9欧由图乙可知，当光敏电阻的阻值为9欧时，接收到的光强为2坎德拉
29.（1）串联；短路（2）Ⅱ（3）W=Pt=10×60S×1100W=6.6×105J
(
