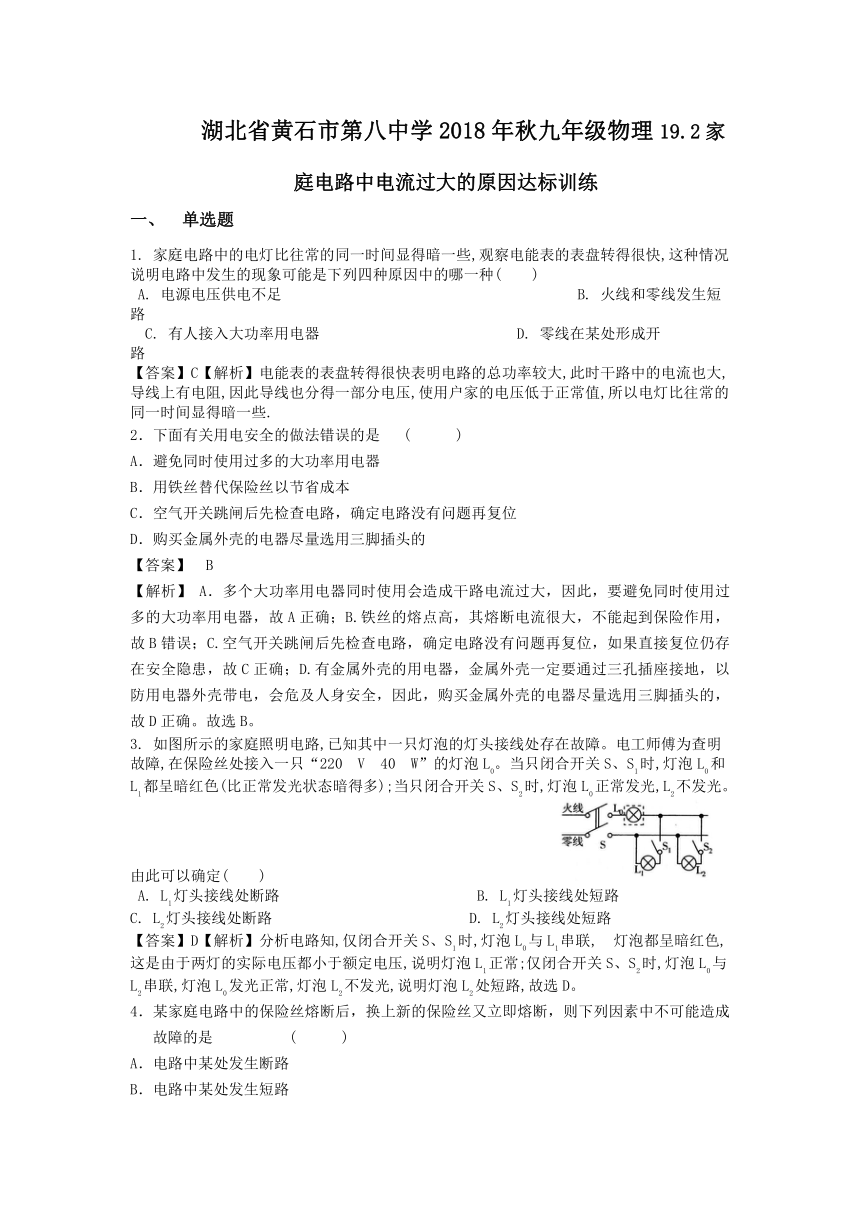

湖北省黄石市第八中学2018年秋九年级物理19.2家庭电路中电流过大的原因达标训练

湖北省黄石市第八中学2018年秋九年级物理19.2家庭电路中电流过大的原因达标训练
单选题
1. 家庭电路中的电灯比往常的同一时间显得暗一些,观察电能表的表盘转得很快,这种情况说明电路中发生的现象可能是下列四种原因中的哪一种(　　)
A. 电源电压供电不足????????????? ??????B. 火线和零线发生短路?????????????
?C. 有人接入大功率用电器?????????????D. 零线在某处形成开路?????????????
【答案】C【解析】电能表的表盘转得很快表明电路的总功率较大,此时干路中的电流也大,导线上有电阻,因此导线也分得一部分电压,使用户家的电压低于正常值,所以电灯比往常的同一时间显得暗一些.
2．下面有关用电安全的做法错误的是 (　 　)
A．避免同时使用过多的大功率用电器
B．用铁丝替代保险丝以节省成本
C．空气开关跳闸后先检查电路，确定电路没有问题再复位
D．购买金属外壳的电器尽量选用三脚插头的
【答案】　B　
【解析】 A．多个大功率用电器同时使用会造成干路电流过大，因此，要避免同时使用过多的大功率用电器，故A正确；B.铁丝的熔点高，其熔断电流很大，不能起到保险作用，故B错误；C.空气开关跳闸后先检查电路，确定电路没有问题再复位，如果直接复位仍存在安全隐患，故C正确；D.有金属外壳的用电器，金属外壳一定要通过三孔插座接地，以防用电器外壳带电，会危及人身安全，因此，购买金属外壳的电器尽量选用三脚插头的，故D正确。故选B。
3. 如图所示的家庭照明电路,已知其中一只灯泡的灯头接线处存在故障。电工师傅为查明故障,在保险丝处接入一只“220?V　40?W”的灯泡L0。当只闭合开关S、S1时,灯泡L0和L1都呈暗红色(比正常发光状态暗得多);当只闭合开关S、S2时,灯泡L0正常发光,L2不发光。由此可以确定(　　)???????????????????
A. L1灯头接线处断路?????????????B. L1灯头接线处短路??????
C. L2灯头接线处断路?????????????D. L2灯头接线处短路????
【答案】D【解析】分析电路知,仅闭合开关S、S1时,灯泡L0与L1串联,?灯泡都呈暗红色,这是由于两灯的实际电压都小于额定电压,说明灯泡L1正常;仅闭合开关S、S2时,灯泡L0与L2串联,灯泡L0发光正常,灯泡L2不发光,说明灯泡L2处短路,故选D。

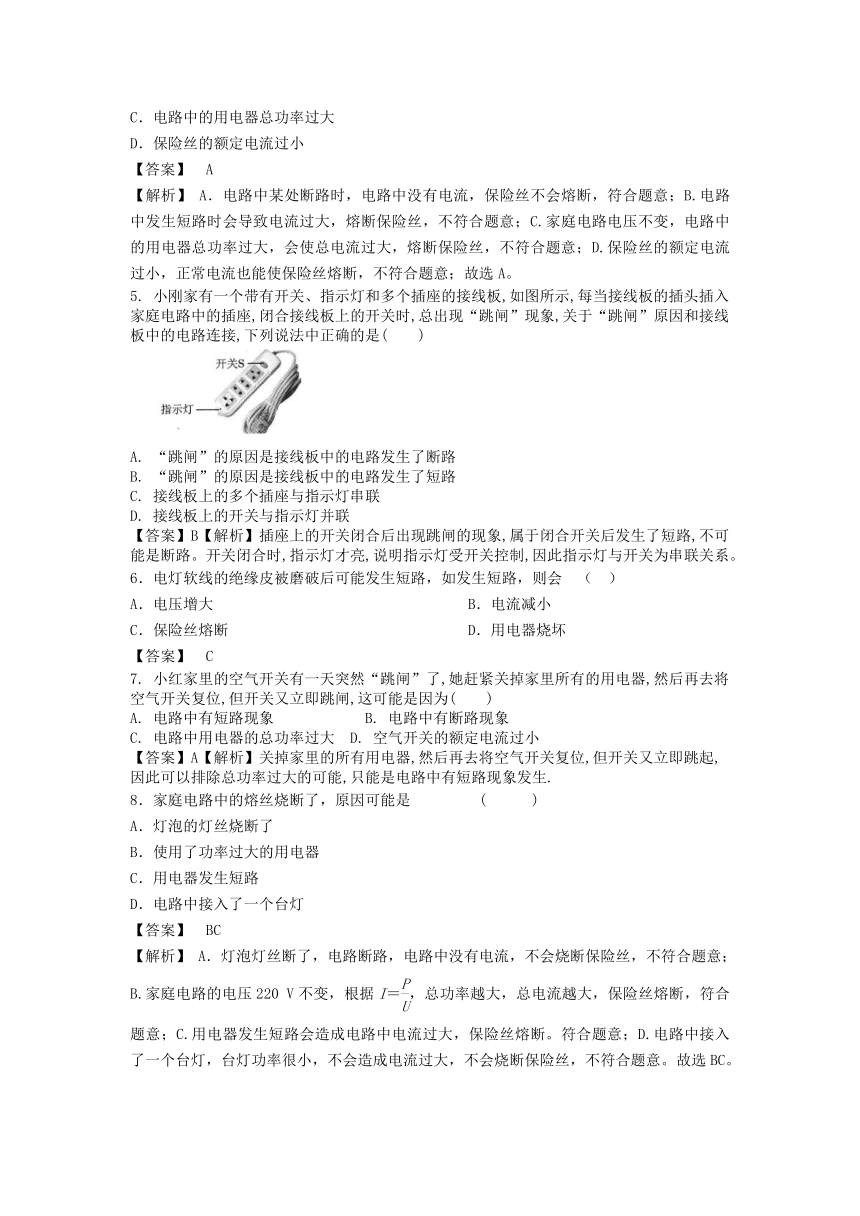

4．某家庭电路中的保险丝熔断后，换上新的保险丝又立即熔断，则下列因素中不可能造成故障的是 (　 　)
A．电路中某处发生断路
B．电路中某处发生短路
C．电路中的用电器总功率过大
D．保险丝的额定电流过小
【答案】　A　
【解析】 A．电路中某处断路时，电路中没有电流，保险丝不会熔断，符合题意；B.电路中发生短路时会导致电流过大，熔断保险丝，不符合题意；C.家庭电路电压不变，电路中的用电器总功率过大，会使总电流过大，熔断保险丝，不符合题意；D.保险丝的额定电流过小，正常电流也能使保险丝熔断，不符合题意；故选A。
5. 小刚家有一个带有开关、指示灯和多个插座的接线板,如图所示,每当接线板的插头插入家庭电路中的插座,闭合接线板上的开关时,总出现“跳闸”现象,关于“跳闸”原因和接线板中的电路连接,下列说法中正确的是(　　)
?
A. “跳闸”的原因是接线板中的电路发生了断路?????????????
B. “跳闸”的原因是接线板中的电路发生了短路?????????????
C. 接线板上的多个插座与指示灯串联?????????????
D. 接线板上的开关与指示灯并联?????????????
【答案】B【解析】插座上的开关闭合后出现跳闸的现象,属于闭合开关后发生了短路,不可能是断路。开关闭合时,指示灯才亮,说明指示灯受开关控制,因此指示灯与开关为串联关系。
6．电灯软线的绝缘皮被磨破后可能发生短路，如发生短路，则会 （ ）
A．电压增大 B．电流减小
C．保险丝熔断 D．用电器烧坏
【答案】　C　
7. 小红家里的空气开关有一天突然“跳闸”了,她赶紧关掉家里所有的用电器,然后再去将空气开关复位,但开关又立即跳闸,这可能是因为(　　)
A. 电路中有短路现象??????B. 电路中有断路现象?????????????
C. 电路中用电器的总功率过大?D. 空气开关的额定电流过小???????????
【答案】A【解析】关掉家里的所有用电器,然后再去将空气开关复位,但开关又立即跳起,因此可以排除总功率过大的可能,只能是电路中有短路现象发生.
8．家庭电路中的熔丝烧断了，原因可能是 (　 　)
A．灯泡的灯丝烧断了
B．使用了功率过大的用电器
C．用电器发生短路
D．电路中接入了一个台灯
【答案】　BC　
【解析】 A．灯泡灯丝断了，电路断路，电路中没有电流，不会烧断保险丝，不符合题意；B.家庭电路的电压220 V不变，根据I＝，总功率越大，总电流越大，保险丝熔断，符合题意；C.用电器发生短路会造成电路中电流过大，保险丝熔断。符合题意；D.电路中接入了一个台灯，台灯功率很小，不会造成电流过大，不会烧断保险丝，不符合题意。故选BC。
9. 家庭电路中有时会出现这样的现象:原来各用电器都在正常工作,当再将一个手机充电器的插头插入插座时,家里所有的用电器全部停止了工作,关于这种现象以及形成的原因,以下说法正确的是(　　)
A. 可能是这个插座的火线和零线原来就相接触形成了短路?????????????
B. 可能是这个用电器的插头与插座没有形成良好接触,仍然是断路状态?????????????
C. 可能是插头插入这个插座时,导致火线和零线相接触形成了短路?????????????
D. 可能是同时工作的用电器过多,导致干路中总电流过大,保险开关跳闸??????
【答案】C【解析】由电器全部停止工作可知,干路上的保险丝被熔断了,保险丝被熔断是由于电路中的电流过大.产生电流过大的原因有两个:一是用电器的总功率过大,另一个是发生短路.由生活常识可知,手机充电器的功率比较小,说明不是由于总功率过大造成的,只能是电路中有短路现象发生.
填空题
10. 当家庭电路中接入电路的用电器越多,总功率就越大,根据P=UI可知,电路中　　　　也就越大,根据焦耳定律可知导线、开关等处在相同时间内产生的热量越　　大　　,如果超过电路的容许负荷,容易引起火灾.
11．如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等(即发生漏电)时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器 (选填“会”或“不会”)切断电路。若人体电阻为5 kΩ，触电时通过人体的电流为 mA。


【解析】 (1)当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致通过B处的电流比A处的小，因此漏电保护器会切断电路。
(2)家庭电路的电压U＝220 V，人体电阻R＝5 kΩ＝5×103Ω，因此通过人体的电流：I＝＝＝0.044 A＝44 mA。
12. 如图所示的甲、乙两个电路中,开关闭合后,电线燃烧起来。分析产生现象的原因:
(1)甲电路中电线燃烧起来的原因是由于　　　　使电路中电流过大;
(2)乙电路中电线燃烧起来的原因是由于　　　　使电路中电流过大。?
(1) 【答案】用电器的总功率过大
【解析】从题图甲可以看出,用电器较多,并且还有大功率的空调,因此电路中电线燃烧起来是由于用电器的总功率过大使电路中电流过大而造成的。
(2) 【答案】　短路
【解析】从题图乙可以看出金属线直接将火线和零线相连,因此电路中电线燃烧起来是由于短路使电路中电流过大
三、作图题
13. 教学楼每层走廊的中间装有一盏路灯,而两头楼梯都有一个开关便于控制.为了从这一头开(或关)灯而到另一头能够关(或开)灯,请在图中按设计要求把灯和开关接入电路.
?
【答案】如图答所示.
?
四、综合题
14．现代家庭电器化程度越来越高，用电安全是一个十分突出的问题，下表提供了一组人体电阻的数据：
测量项目 完全干燥时 出汗或潮湿时
手与手之间的电阻 200 kΩ 5 000 Ω
手与脚之间的电阻 300 kΩ 8 800 Ω
手与塑料鞋底之间的电阻 800 kΩ 10 000 Ω

如图所示，用电器R接在电压为220 V的电源上，消耗的电功率是1 100 W，电路中还有额定电流为10 A的保险丝，则：

(1)用电器R接入电路时，通过保险丝的电流是多大？
(2)一个潮湿的人，赤脚站在地面上，由于不小心，手接触了火线，发生触电事故，则通过人体的电流是多少？(上表电阻数据适用于人体)并分析为什么保险丝不会熔断？(即保险丝不能救人命)

解：(1)I＝＝＝5 A；
(2)I人＝＝＝0.025 A，
I总＝I＋I人＝5 A＋0.025 A＝5.025 A<10 A，
该电流小于保险丝的额定电流，因此保险丝不会熔断。

15. 如图是家庭电路的一部分.电能表的电流规格是“10(40)?A”,L是“220?V　22?W”的节能灯,插座上接入“220?V　220?W”的电视机(图中未画出).灯和电视机同时工作,求:?
?
(1)通过电能表的电流.
(2)连续工作4?h消耗多少kW·h的电能.
(3)该电路中还能接入的用电器的最大功率.
(1) 【答案】P总=P灯+P电视=22?W+220?W=242?W;
?I===1.1A.
?(2) 【答案】W=P总t=0.242?kW×4?h=0.968?kW·h
?(3) 【答案】由电能表电流规格可知正常工作的电流Imax=40?A,最大功率P?max=UI?max=220?V×?40?A=8?800?W;P'=Pmax-P总=8?800?W-242?W=8?558?W.
