湖北省黄石市第八中学2018年秋九年级物理19.3安全用电课堂训练

湖北省黄石市第八中学2018年秋九年级物理
19.3安全用电达标训练
一、选择题
1. 以下说法错误的是(　　)
?
A. 图甲将试电笔笔尖与火线(220?V)接触,手抵金属帽,氖管发光,若笔内电阻为一百万欧姆,尽管其余电阻未知,也可以判断出流经人体的电流不会超过2.2×10-4?A?????????????
?B. 设人体电阻约为104?Ω,当人的两手分别接触一节干电池(1.5?V)两极时,流经人体的电流约为1.5×10-4?A,人体没有危险?????????????
?C. 图乙是固定在墙壁上的三孔插座,其中“①”孔应与火线相连;图丙为用电器的三脚插头,若不小心将“①”脚折断丢失,用电器仍能工作?????????????
?D. 图丁在正常情况下电流经“火线→电灯→零线”处处相等,若某人不小心触碰到火线裸露处,导致I1>I2,当“漏电保护器”检测到“两线”电流不等时会自动切断线路?????????????
【答案】C【解析】家庭电路电压为220?V,人和笔内电阻组成串联电路,总电阻R大于1.0×106?Ω,代入欧姆定律公式I=得流经人体的电流小于2.2×10-4?A,故A正确;当通过人体的电流接近30?mA时,就会有生命危险.流经人体的电流约为1.5×10-4?A,人体没有危险,故B正确;三孔插座的孔①②③分别接地线、零线、火线.三脚插头的①号脚与用电器外壳相连,当三脚插头插入三孔插座时,三脚插头的①号脚与三孔插座的①号相连,即:使金属外壳与大地相连通,这样若金属外壳的用电器外壳万一带电,电流会通过地线导入大地,防止造成触电事故的发生,故C错误;如果站在地上的人不小心接触了火线,电流经过人体流入大地,漏电保护器会迅速切断电流,对人身起到保护作用;故D正确.故选C.
2．如图所示，以下操作不会发生触电事故的是 (　 　)

A．甲站在绝缘凳上同时接触火线和零线
B．乙站在绝缘凳上仅接触火线
C．丙站在地上仅接触火线
D．丁站在地上同时接触火线和零线
【答案】B　

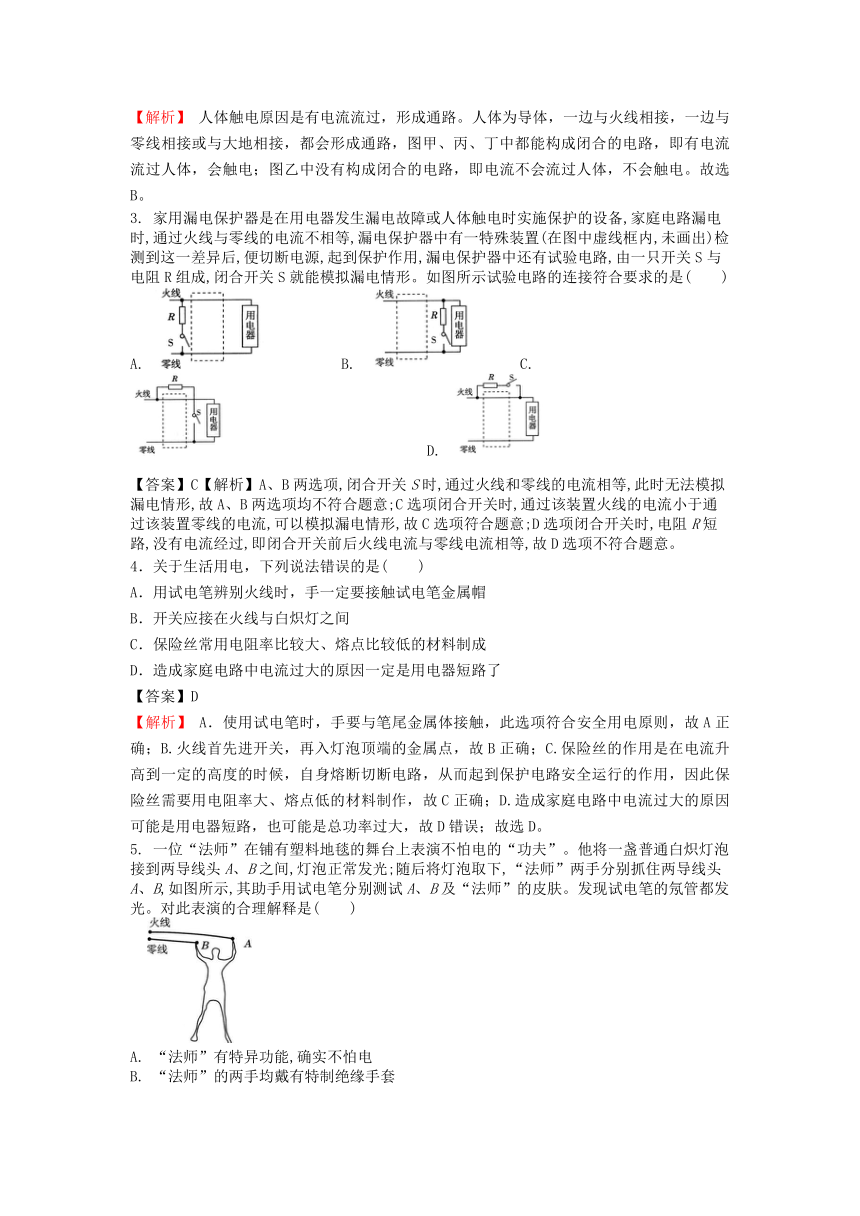

【解析】 人体触电原因是有电流流过，形成通路。人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，图甲、丙、丁中都能构成闭合的电路，即有电流流过人体，会触电；图乙中没有构成闭合的电路，即电流不会流过人体，不会触电。故选B。
3. 家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备,家庭电路漏电时,通过火线与零线的电流不相等,漏电保护器中有一特殊装置(在图中虚线框内,未画出)检测到这一差异后,便切断电源,起到保护作用,漏电保护器中还有试验电路,由一只开关S与电阻R组成,闭合开关S就能模拟漏电情形。如图所示试验电路的连接符合要求的是(　　)
A. ?????B. ???C. ?????????????D. ???????
【答案】C【解析】A、B两选项,闭合开关S时,通过火线和零线的电流相等,此时无法模拟漏电情形,故A、B两选项均不符合题意;C选项闭合开关时,通过该装置火线的电流小于通过该装置零线的电流,可以模拟漏电情形,故C选项符合题意;D选项闭合开关时,电阻R短路,没有电流经过,即闭合开关前后火线电流与零线电流相等,故D选项不符合题意。
4．关于生活用电，下列说法错误的是(　　)
A．用试电笔辨别火线时，手一定要接触试电笔金属帽
B．开关应接在火线与白炽灯之间
C．保险丝常用电阻率比较大、熔点比较低的材料制成
D．造成家庭电路中电流过大的原因一定是用电器短路了
【答案】D　
【解析】 A．使用试电笔时，手要与笔尾金属体接触，此选项符合安全用电原则，故A正确；B.火线首先进开关，再入灯泡顶端的金属点，故B正确；C.保险丝的作用是在电流升高到一定的高度的时候，自身熔断切断电路，从而起到保护电路安全运行的作用，因此保险丝需要用电阻率大、熔点低的材料制作，故C正确；D.造成家庭电路中电流过大的原因可能是用电器短路，也可能是总功率过大，故D错误；故选D。
5. 一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”。他将一盏普通白炽灯泡接到两导线头A、B之间,灯泡正常发光;随后将灯泡取下,“法师”两手分别抓住两导线头A、B,如图所示,其助手用试电笔分别测试A、B及“法师”的皮肤。发现试电笔的氖管都发光。对此表演的合理解释是(　　)
?
A. “法师”有特异功能,确实不怕电?????????????
B. “法师”的两手均戴有特制绝缘手套?????????????

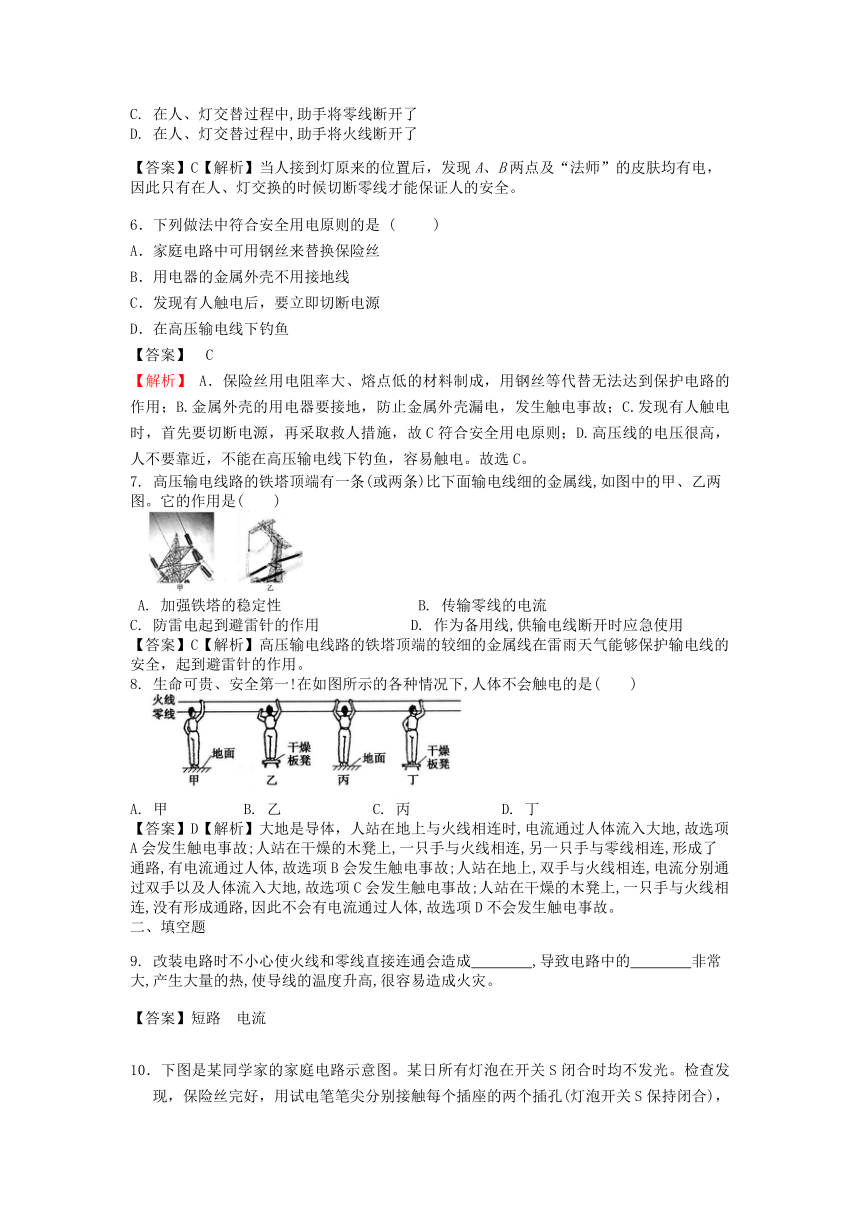

C. 在人、灯交替过程中,助手将零线断开了?????????????
D. 在人、灯交替过程中,助手将火线断开了???????
【答案】C【解析】当人接到灯原来的位置后，发现A、B两点及“法师”的皮肤均有电，因此只有在人、灯交换的时候切断零线才能保证人的安全。
6．下列做法中符合安全用电原则的是 (　 　)
A．家庭电路中可用钢丝来替换保险丝
B．用电器的金属外壳不用接地线
C．发现有人触电后，要立即切断电源
D．在高压输电线下钓鱼
【答案】　C　
【解析】 A．保险丝用电阻率大、熔点低的材料制成，用钢丝等代替无法达到保护电路的作用；B.金属外壳的用电器要接地，防止金属外壳漏电，发生触电事故；C.发现有人触电时，首先要切断电源，再采取救人措施，故C符合安全用电原则；D.高压线的电压很高，人不要靠近，不能在高压输电线下钓鱼，容易触电。故选C。
7. 高压输电线路的铁塔顶端有一条(或两条)比下面输电线细的金属线,如图中的甲、乙两图。它的作用是(　　)
?
A. 加强铁塔的稳定性?????????B. 传输零线的电流??????????
C. 防雷电起到避雷针的作用??????D. 作为备用线,供输电线断开时应急使用?
【答案】C【解析】高压输电线路的铁塔顶端的较细的金属线在雷雨天气能够保护输电线的安全，起到避雷针的作用。
8. 生命可贵、安全第一!在如图所示的各种情况下,人体不会触电的是(　　)
?
A. 甲?????B. 乙??????C. 丙??????D. 丁?????????
【答案】D【解析】大地是导体，人站在地上与火线相连时,电流通过人体流入大地,故选项A会发生触电事故;人站在干燥的木凳上,一只手与火线相连,另一只手与零线相连,形成了通路,有电流通过人体,故选项B会发生触电事故;人站在地上,双手与火线相连,电流分别通过双手以及人体流入大地,故选项C会发生触电事故;人站在干燥的木凳上,一只手与火线相连,没有形成通路,因此不会有电流通过人体,故选项D不会发生触电事故。
二、填空题
9. 改装电路时不小心使火线和零线直接连通会造成　　　　,导致电路中的　　　　非常大,产生大量的热,使导线的温度升高,很容易造成火灾。
【答案】短路　电流

10．下图是某同学家的家庭电路示意图。某日所有灯泡在开关S闭合时均不发光。检查发现，保险丝完好，用试电笔笔尖分别接触每个插座的两个插孔(灯泡开关S保持闭合)，发现氖管均发光。若该电路中只有一处出现故障，问该电路中哪部分电路发生了怎样的故障？ 。

电路EF部分发生断路。
【解析】 灯泡的功率不大，保险丝完好，电路没有短路。用试电笔分别接触灯头两个接线柱，氖管都发光，则说明这两个接线柱均与火线相通，则火线没断，灯丝也没断。灯不亮，说明没有形成回路。该回路由火线、零线、灯丝组成。火线和灯丝没断，则零线断了。
11. 如图所示,在一个雷雨交加的日子里,杭州西湖边有一游客为了躲雨,到大树底下,不幸被雷电击中造成重伤。此后甲、乙两同学对此事件发表了自己的看法。甲同学说:此人一定做了许多坏事遭天打雷劈。而乙同学却认为:雷电是一种自然现象。
?
(1)你认为哪个同学的观点是正确的:　　　　　;
(2)为了避免类似事故的发生,人们在高大建筑物上安装了　　　　;
(3)如果你在户外遇到雷雨天气,避免遭雷击的正确做法是　　　　　　　　　　　。
【答案】不在大树下避雨
三、作图题
12. 将如图所示电水壶的3条接线按照安全用电的原则对应连接到插头上。
?
【答案】
?
四、综合题
13．(1)在家庭电路中，为了防止触电，必须把用电器的开关装在 (选填“火”“零”或“地”)线与用电器之间。
(2)安装额定功率为1 500 W的电热水器时，需加装一个开关便于控制热水器的工作。现有两种开关S1(250 V　6 A)、S2(250 V　16 A)。为了安全和实用，应选用开关 和图中 (选填“甲”或“乙”)插座。

(1) 火
(2) S2 甲
【解析】 (1)用电器的开关装在火线上，这样可以在断开开关时切断火线，防止接触用电器发生触电事故。
(2)方法一：电热水器正常工作时的功率P＝P额＝1 500 W，此时电流：I＝＝≈6.8 A，所以应选用规格为“250 V　16 A”的开关S2；
方法二：规格分别为“250 V　6 A”、“250 V　16 A”的两种开关能承受的最大功率分别为：
P＝UI＝250 V×6 A＝1 500 W；P′＝U′I′＝250 V×16 A＝4 000 W，
而电热水器的额定功率为1 500 W，所以应选用规格为“250 V　16 A”的开关S2；
因为电热水器的外壳是金属外壳，为了防止其外壳带电时而发生触电事故，所以应选三孔插座。
14. .现代家庭电器化程度越来越高,用电安全是一个十分突出的问题.下表提供了一组人体电阻数据.如图所示,用电器R接在电压为220?V的电源上时,消耗电功率是1?100?W,电路中还有额定电流为10?A的熔丝.则:
?
测量项目 完全干燥时 出汗或潮湿时
手与手之间的电阻 200?kΩ 5?kΩ
手与脚之间的电阻 300?kΩ 8.8?kΩ
手与塑料鞋底之间的电阻 8?000?kΩ 10?kΩ


(1)只有用电器R接入电路时,通过熔丝的电流为　　　　A.
(2)一个潮湿的人,赤脚站在地上,由于不小心手接触火线,发生触电事故,则通过人体的电流是　　　　A.(上表电阻数据适用此人).
(3)熔丝不会“救”人命的原因是　　　　　　　　　.
(1) 【答案】5
?【解析】I===5?A;
?(2) 【答案】0.025
?【解析】由表中数据得出潮湿时,手与脚之间的电阻R'=8.8?kΩ=8?800?Ω,I'===0.025?A;
?(3) 【答案】通过人体的电流远小于保险丝熔断电流,人已触电,但保险丝未断
?【解析】由(2)可知发生触电时,通过人体的电流远小于保险丝熔断电流(10?A),即:人已触电,但保险丝未断,所以熔丝不会“救”人命.
