《桥的形状和结构》课件 (共42张PPT)

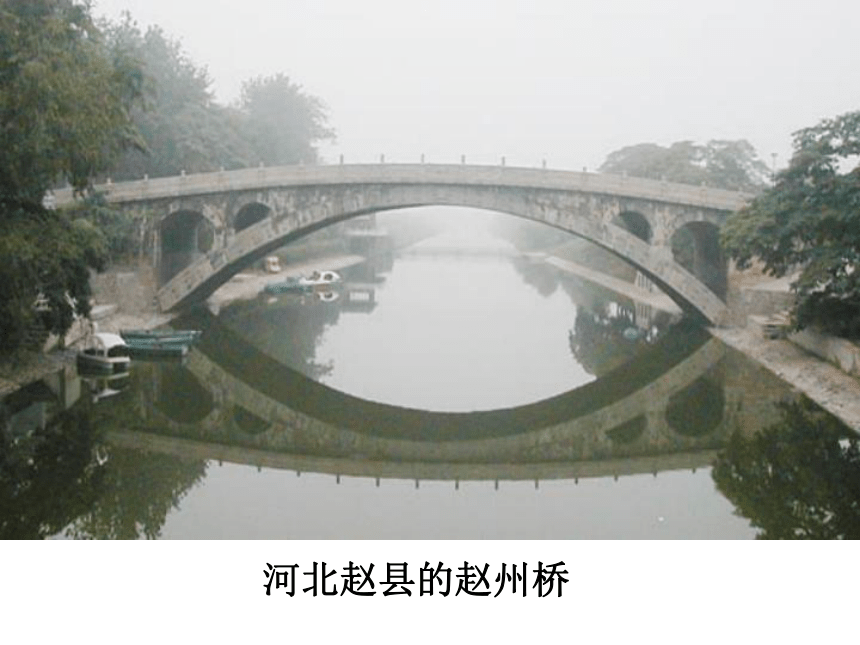

课件42张PPT。什么是桥？桥是一种用来跨越河流、山谷、障碍物或其他交通线而修建的架空通道。河北赵县的赵州桥江苏苏州彩云桥四川旺苍东河桥重庆万州长江公路大桥广东广州流溪桥杭州湾跨海大桥南京长江三桥温州大桥第二单元第七节桥的形状和结构这些桥是什么形状和结构？苏州 宝带桥高架公路桥水泥直梁桥 “条形结构”
石拱桥 “拱形结构”
南京长江大桥钢框架桥梁 “框架结构”按照桥的不同结构，有四大最基本桥梁：梁桥：
拱桥：桥面，拱形构成，抗弯曲能力强
钢索桥（拉索桥）：由桥塔、钢缆、桥面构成，跨度大，美观
浮桥：
由梁和桥墩构成，梁和桥墩是主要承重结构。是利用水的浮力来承载桥面的一种临时性桥梁，主要用在军事上或建筑工地上。观察比较书上这些拱桥，它们有什么相同和不同，各有什么优点？各式各样的拱桥相同点：不同点：形状（拱形）材料
大小
用途桥拱与桥面的位置 桥面在拱下方和桥面在拱上方，两种设计各有什么优点？ 总结:
桥面在拱上方的拱桥:桥下空间高，便于船的通行。

桥面在拱下方的拱桥:桥面可以拉住拱足，抵消拱产生的向外的推力。桥面被水平方向的力拉紧，还增加了桥面的抗弯曲能力。
大跨度的钢索桥 很早很早以前，人们从缠绕在大树间的藤蔓得到启示，用藤蔓做成了吊桥；
后来用铁链代替藤蔓建造出了铁索桥；
再后来得益于科技的发展，用钢丝编成的缆绳建造出了跨度达千米以上的钢索桥。斜拉桥上海的杨浦大桥江阴长江大桥钢索桥主要有斜拉桥和悬索桥两种类型。悬索桥悬索桥斜拉桥1.钢索桥主要由几部分组成？观察P41三副钢索桥的图片想一想：桥塔、钢缆、桥面kuadu钢索桥钢缆（桥承重的主要构件）桥塔
(支撑钢缆的主要构件)
桥面2.钢缆、桥塔的作用是什么？钢缆：吊起桥面，桥承重的主要构件，
桥塔：支撑钢缆的主要构件观察P41三副钢索桥的图片想一想：特点：桥被钢缆吊起，跨度大，结构牢固，桥面下空间大，美观。3.钢索桥的结构
有什么显著特点？世界最长的悬索桥西堠门大桥连接舟山本岛与宁波的舟山连岛，主跨1650米 它是斜拉索式的长桥。它是目前世界上第二高的大桥 米约大桥美国金门大桥江苏苏通大桥 南京长江三桥温州大桥为什么要把桥塔修的很高？想一想悬挂钩码椅靠背手拉绳子手拉绳子模拟钢索桥活动实验目的：
不同程度地拉紧绳子，感觉用力的大小，体会把桥塔修得很高的道理。 经过实验后，谁知道为什么要把桥塔修的很高？说一说结合多种结构的桥 ——美国旧金山金门大桥 它使用了什么结构？ 框架结构 拱形结构 钢索结构 桥为什么呈现出这么多不同的形状和结构？什么对桥的形状和结构影响最大？想一想 决定桥的形状和结构的主要因素是用途、材料和技术。桥梁反映着科学技术的进步状况你想到了吗认识其它两种类型的桥梁桥杭州钱塘江二桥 开封黄河大桥 浮桥 同学们如果你们对梁桥和浮桥感兴趣，就请在课后收集有关资料，让我们大家一起分享 用什么材料，采用什么结构，为什么采用这种结构，估计跨度大约是多少，它的作用是什么，有什么特点等方面研究。观察、研究家乡的桥 课外活动
