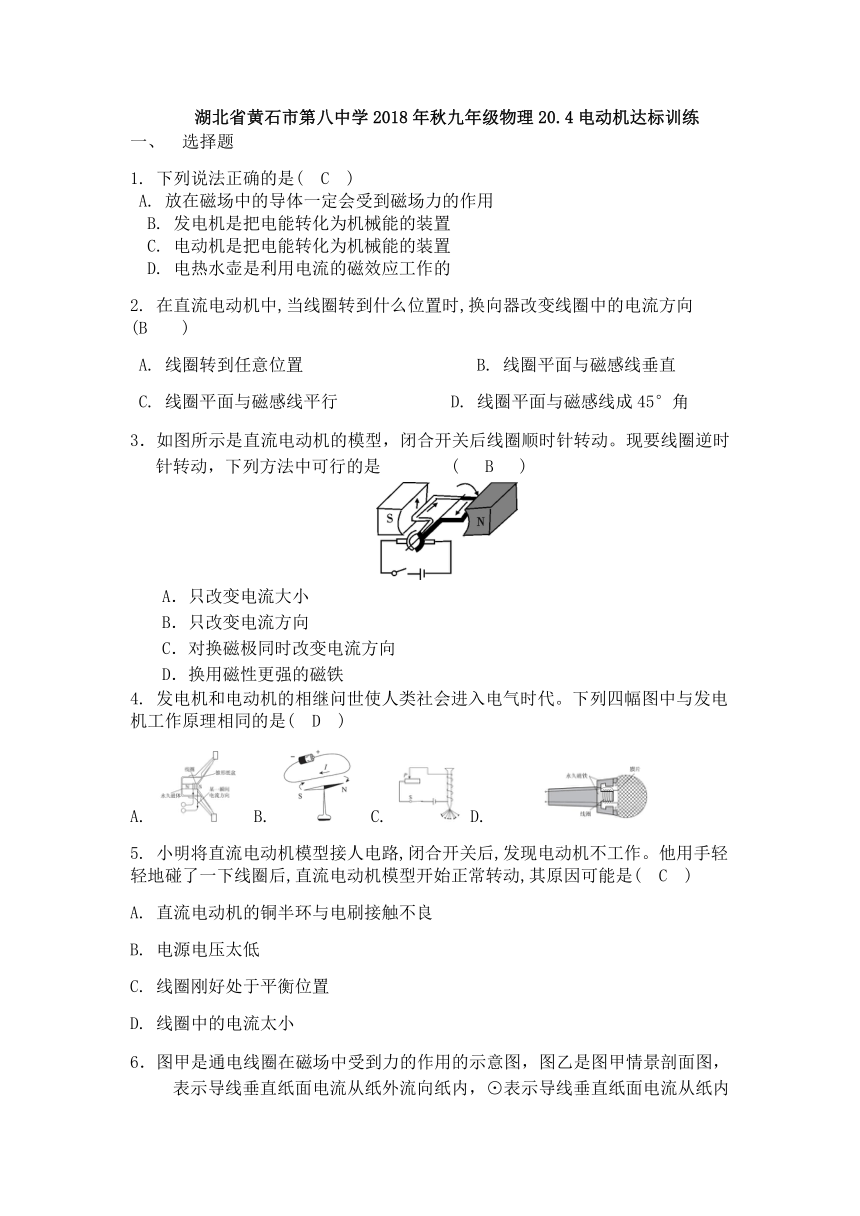

湖北省黄石市第八中学2018年秋九年级物理20.4电动机达标训练

湖北省黄石市第八中学2018年秋九年级物理20.4电动机达标训练
选择题
1. 下列说法正确的是(　C　)
A. 放在磁场中的导体一定会受到磁场力的作用?????????????
?B. 发电机是把电能转化为机械能的装置?????????????
?C. 电动机是把电能转化为机械能的装置?????????????
?D. 电热水壶是利用电流的磁效应工作的???????????
2. 在直流电动机中,当线圈转到什么位置时,换向器改变线圈中的电流方向(B　　)
A. 线圈转到任意位置 B. 线圈平面与磁感线垂直
C. 线圈平面与磁感线平行 D. 线圈平面与磁感线成45°角
3．如图所示是直流电动机的模型，闭合开关后线圈顺时针转动。现要线圈逆时针转动，下列方法中可行的是 (　 B 　)

A．只改变电流大小
B．只改变电流方向
C．对换磁极同时改变电流方向
D．换用磁性更强的磁铁
4. 发电机和电动机的相继问世使人类社会进入电气时代。下列四幅图中与发电机工作原理相同的是(　D　)
A. B. C. D.
5. 小明将直流电动机模型接人电路,闭合开关后,发现电动机不工作。他用手轻轻地碰了一下线圈后,直流电动机模型开始正常转动,其原因可能是(　C　)
A. 直流电动机的铜半环与电刷接触不良
B. 电源电压太低
C. 线圈刚好处于平衡位置
D. 线圈中的电流太小

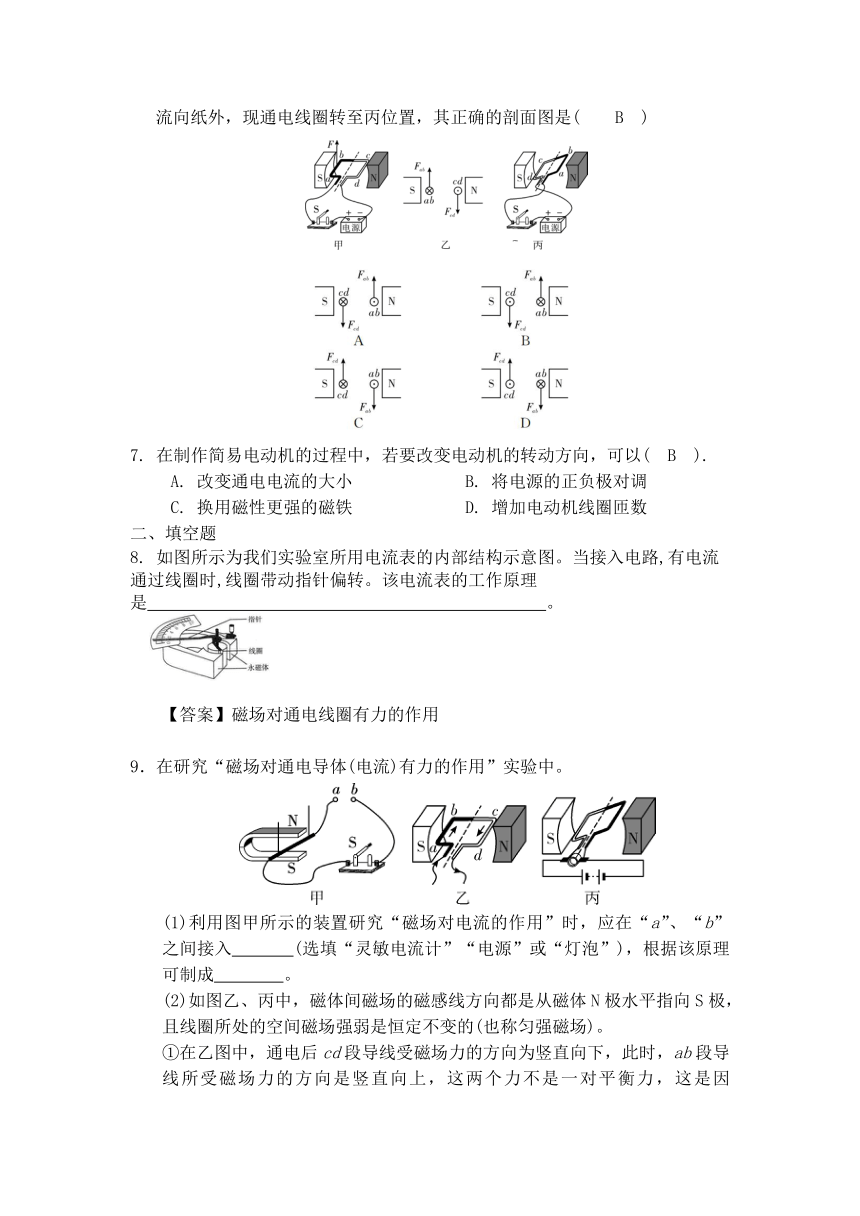

6．图甲是通电线圈在磁场中受到力的作用的示意图，图乙是图甲情景剖面图，?表示导线垂直纸面电流从纸外流向纸内，⊙表示导线垂直纸面电流从纸内流向纸外，现通电线圈转至丙位置，其正确的剖面图是(　 B　)


7. 在制作简易电动机的过程中，若要改变电动机的转动方向，可以(　B　).
A. 改变通电电流的大小 B. 将电源的正负极对调
C. 换用磁性更强的磁铁 D. 增加电动机线圈匝数
二、填空题
8. 如图所示为我们实验室所用电流表的内部结构示意图。当接入电路,有电流通过线圈时,线圈带动指针偏转。该电流表的工作原理是　　　　　　　　　　　　　　　　　　　　　　　。?
?
【答案】磁场对通电线圈有力的作用

9．在研究“磁场对通电导体(电流)有力的作用”实验中。

(1)利用图甲所示的装置研究“磁场对电流的作用”时，应在“a”、“b”之间接入 (选填“灵敏电流计”“电源”或“灯泡”)，根据该原理可制成 。
(2)如图乙、丙中，磁体间磁场的磁感线方向都是从磁体N极水平指向S极，且线圈所处的空间磁场强弱是恒定不变的(也称匀强磁场)。
①在乙图中，通电后cd段导线受磁场力的方向为竖直向下，此时，ab段导线所受磁场力的方向是竖直向上，这两个力不是一对平衡力，这是因为 ；
A．二力不是作用在同一物体上
B．二力不是作用在同一直线上
C．二力的作用点不同
D．二力大小不相等
②图丙中的线圈可以持续转动，是在外部加装了 ，该装置能使线圈平面处于 (选填“平行磁感线”“垂直磁感线”或“任一”)位置时，自动改变线圈中的电流方向。
③写出一种让图丙中线圈转动更快的措施： 。

【答案】(1) 电源 电动机。
(2)① B
② 换向器 垂直磁感线
③ 增大线圈中的电流。
【解析】 (1)因为通电导体在磁场中受力会运动，观察图可知缺少一个电源，因此利用如图甲所示的装置研究“磁场对电流的作用”时，应在“a”、“b”之间接入电源，根据此原理制成了电动机；
(2)①在乙图中，通电后cd段导线受磁场力的方向为竖直向下，此时，ab段导线所受磁场力的方向是竖直向上，这两个力不是一对平衡力，这是因为这两个力不作用在一条直线上，所以选项B符合题意。②图丙中的线圈可以持续转动，是在外部加装了换向器。当通电线圈所在平面与磁感线垂直时，它能自动改变线圈中的电流方向，从而使线圈持续转动。③线圈转动的快慢与电流的大小、线圈的匝数、磁场的强弱等因素有关，所以要使线圈转动得更快，可以增大线圈中的电流、增加线圈的匝数、换更强的磁场等。
10. 扬声器是把电信号转换成声信号的一种装置,如图所示是扬声器构造示意图。当线圈中通过变化的电流时,线圈受到　　　　力作用,从而带动与线圈相连的纸盆　　　　　　　,于是扬声器就发出了声音。?
?
【答案】磁场;来回振动
三、实验题
11. (实验探究题)如图是演示“通电导线在磁场中受到力”的实验装置。
?
(1)本实验我们是根据闭合开关后,放在磁场里的导线ab的　　　　　　　来确定磁场对通电导线产生了力的作用;根据导线ab的　　　　　　　　来确定磁场对通电导线的力的方向。
(2)这一实验的结论是:通电导线在磁场中受力方向与　　　　方向和　　　　方向有关。
(3)力是有大小的,如果还想进一步探究“磁场对通电导线作用力的大小与什么因素有关?”请提出一条你的猜想,并写出你猜想的依据。
?猜想:磁场对通电导线作用力的大小与　　　　有关。?
?依据:　。
(1) 【答案】运动状态;运动方向
?【解析】力是改变运动状态的原因，通过观察ab的运动状态确定磁场对导线产生了力的作用，通电导线运动方向就是所受到的力的方向；
?(2) 【答案】磁场;电流
?【解析】导线在磁场中受力的方向受到磁场方向、电流方向两个因素的影响
?(3) 【答案】电流大小;电路电流越大,导线的运动速度就越大
?
