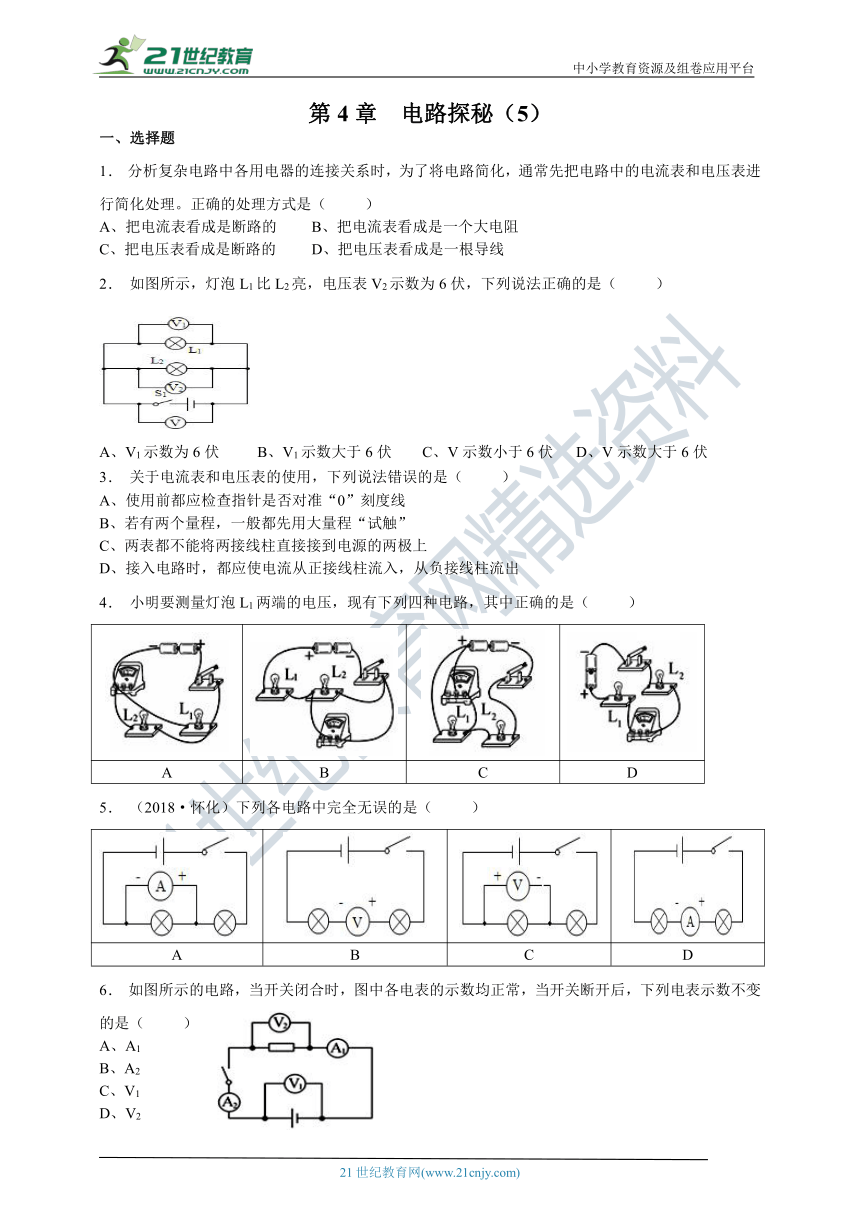

第4章 电路探秘（5）
一、选择题
1． 分析复杂电路中各用电器的连接关系时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理。正确的处理方式是（ ）
A、把电流表看成是断路的 B、把电流表看成是一个大电阻
C、把电压表看成是断路的 D、把电压表看成是一根导线
2． 如图所示，灯泡L1比L2亮，电压表V2示数为6伏，下列说法正确的是（ ）

A、V1示数为6伏 B、V1示数大于6伏 C、V示数小于6伏 D、V示数大于6伏
3． 关于电流表和电压表的使用，下列说法错误的是（ ）
A、使用前都应检查指针是否对准“0”刻度线
B、若有两个量程，一般都先用大量程“试触”
C、两表都不能将两接线柱直接接到电源的两极上
D、接入电路时，都应使电流从正接线柱流入，从负接线柱流出
4． 小明要测量灯泡L1两端的电压，现有下列四种电路，其中正确的是（ ）

A B C D
5． （2018·怀化）下列各电路中完全无误的是（ ）

A B C D
6． 如图所示的电路，当开关闭合时，图中各电表的示数均正常，当开关断开后，下列电表示数不变的是（ ）
A、A1　　　
B、A2　　
C、V1　　　
D、V2　

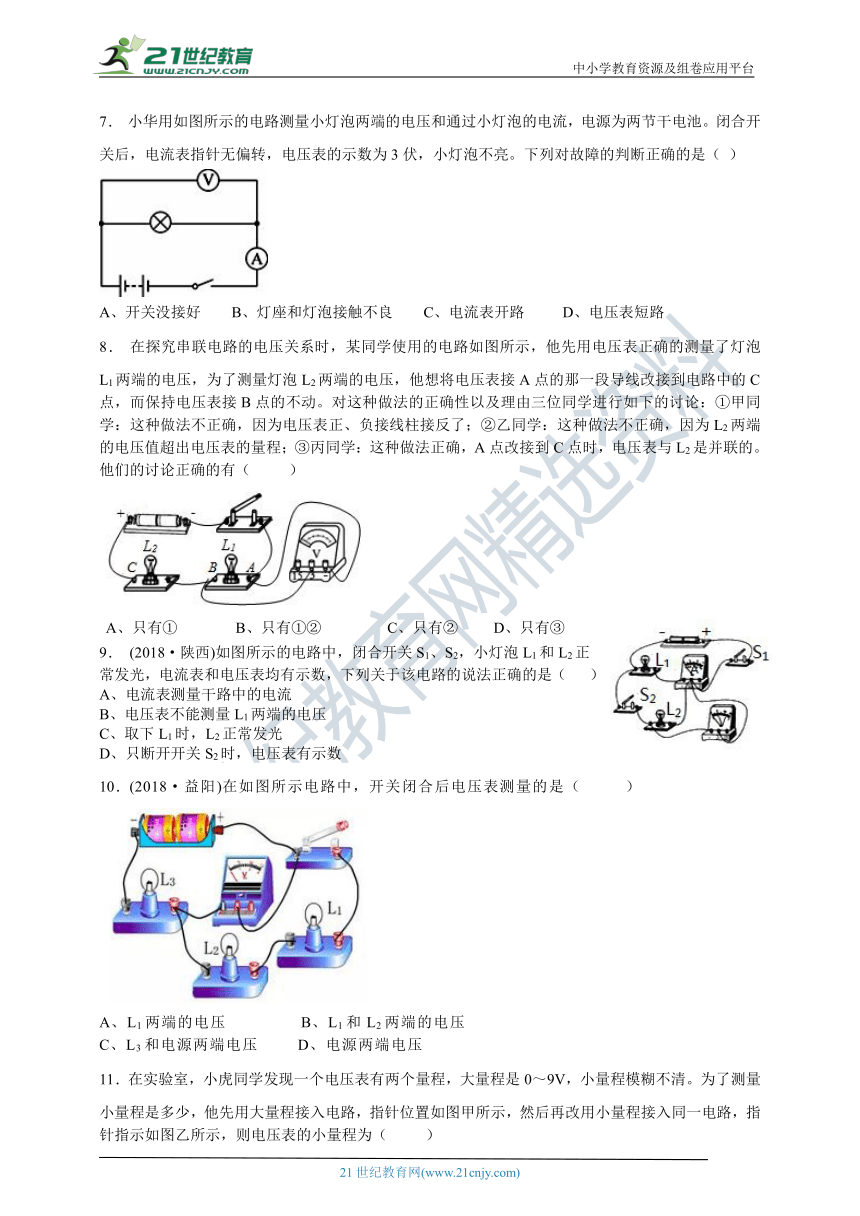

7． 小华用如图所示的电路测量小灯泡两端的电压和通过小灯泡的电流，电源为两节干电池。闭合开关后，电流表指针无偏转，电压表的示数为3伏，小灯泡不亮。下列对故障的判断正确的是（ ）

A、开关没接好　　B、灯座和灯泡接触不良 C、电流表开路　　 D、电压表短路
8． 在探究串联电路的电压关系时，某同学使用的电路如图所示，他先用电压表正确的测量了灯泡L1两端的电压，为了测量灯泡L2两端的电压，他想将电压表接A点的那一段导线改接到电路中的C点，而保持电压表接B点的不动。对这种做法的正确性以及理由三位同学进行如下的讨论：①甲同学：这种做法不正确，因为电压表正、负接线柱接反了；②乙同学：这种做法不正确，因为L2两端的电压值超出电压表的量程；③丙同学：这种做法正确，A点改接到C点时，电压表与L2是并联的。他们的讨论正确的有（ ）

A、只有① B、只有①② C、只有② D、只有③
9． (2018·陕西)如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是（ ）
A、电流表测量干路中的电流
B、电压表不能测量L1两端的电压
C、取下L1时，L2正常发光
D、只断开开关S2时，电压表有示数
10．(2018·益阳)在如图所示电路中，开关闭合后电压表测量的是（ ）









A、L1两端的电压????????????? B、L1和L2两端的电压
C、L3和电源两端电压?????????D、电源两端电压

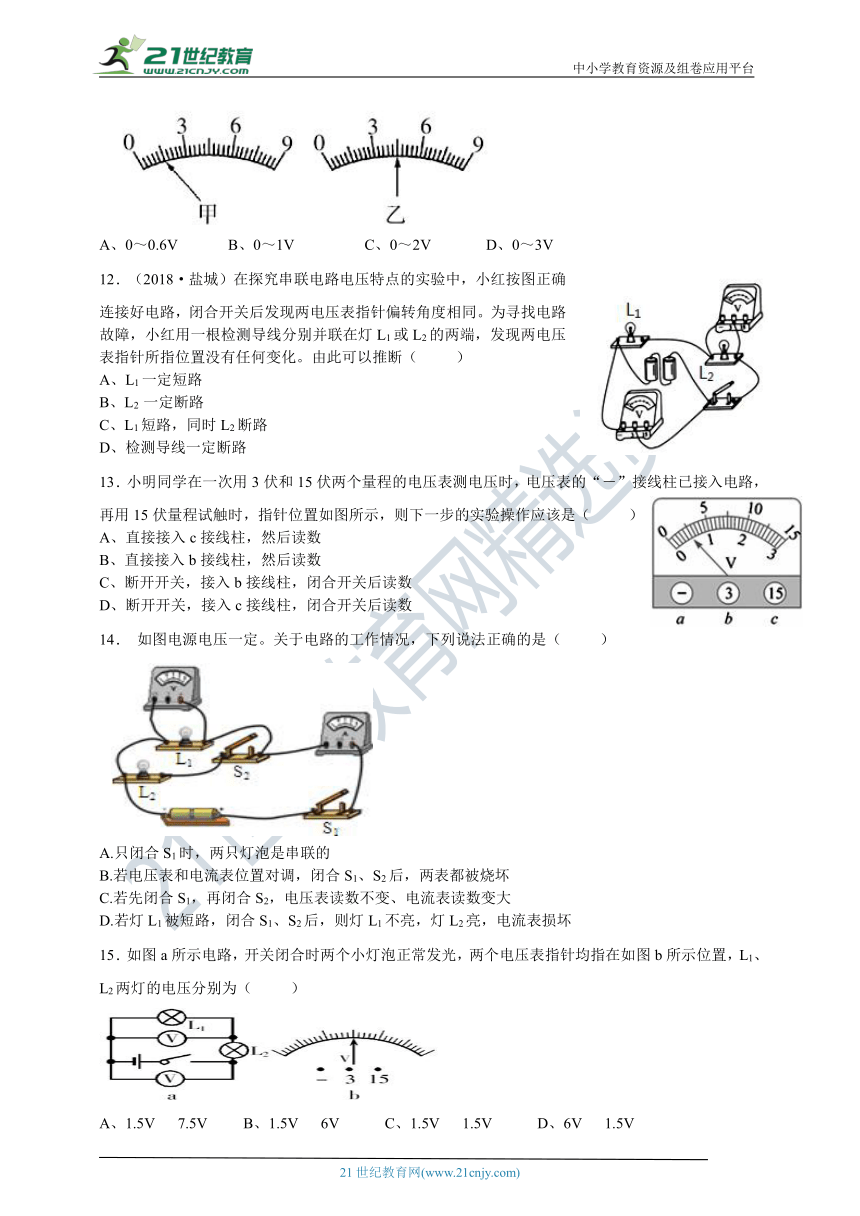

11．在实验室，小虎同学发现一个电压表有两个量程，大量程是0～9V，小量程模糊不清。为了测量小量程是多少，他先用大量程接入电路，指针位置如图甲所示，然后再改用小量程接入同一电路，指针指示如图乙所示，则电压表的小量程为（ ）

A、0～0.6V B、0～1V C、0～2V D、0～3V
12．（2018·盐城）在探究串联电路电压特点的实验中，小红按图正确连接好电路，闭合开关后发现两电压表指针偏转角度相同。为寻找电路故障，小红用一根检测导线分别并联在灯L1或L2的两端，发现两电压表指针所指位置没有任何变化。由此可以推断（ ）
A、L1一定短路
B、L2 一定断路
C、L1短路，同时L2断路
D、检测导线一定断路
13．小明同学在一次用3伏和15伏两个量程的电压表测电压时，电压表的“－”接线柱已接入电路，再用15伏量程试触时，指针位置如图所示，则下一步的实验操作应该是（ ）
A、直接接入c接线柱，然后读数
B、直接接入b接线柱，然后读数
C、断开开关，接入b接线柱，闭合开关后读数
D、断开开关，接入c接线柱，闭合开关后读数
14． 如图电源电压一定。关于电路的工作情况，下列说法正确的是（ ）








A.只闭合S1时，两只灯泡是串联的
B.若电压表和电流表位置对调，闭合S1、S2后，两表都被烧坏
C.若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大
D.若灯L1被短路，闭合S1、S2后，则灯L1不亮，灯L2亮，电流表损坏
15．如图a所示电路，开关闭合时两个小灯泡正常发光，两个电压表指针均指在如图b所示位置，L1、L2两灯的电压分别为（ ）

A、1.5V 7.5V B、1.5V 6V C、1.5V 1.5V D、6V 1.5V
二、填空题

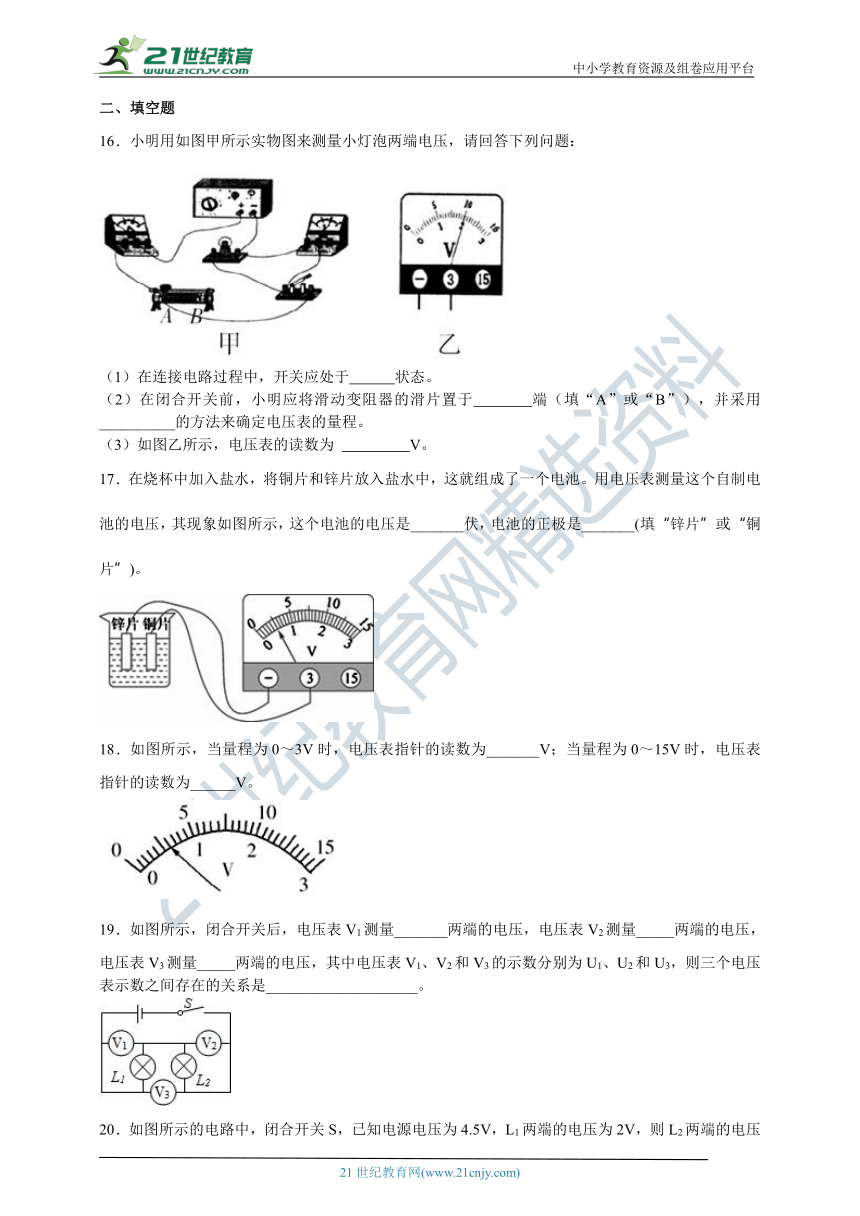

16．小明用如图甲所示实物图来测量小灯泡两端电压，请回答下列问题：

（1）在连接电路过程中，开关应处于 状态。
（2）在闭合开关前，小明应将滑动变阻器的滑片置于 端（填“A”或“B”），并采用 __________的方法来确定电压表的量程。
（3）如图乙所示，电压表的读数为 V。
17．在烧杯中加入盐水，将铜片和锌片放入盐水中，这就组成了一个电池。用电压表测量这个自制电池的电压，其现象如图所示，这个电池的电压是_______伏，电池的正极是_______(填“锌片”或“铜片”)。

18．如图所示，当量程为0～3V时，电压表指针的读数为_______V；当量程为0～15V时，电压表指针的读数为______V。

19．如图所示，闭合开关后，电压表V1测量_______两端的电压，电压表V2测量_____两端的电压，电压表V3测量_____两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电压表示数之间存在的关系是____________________。

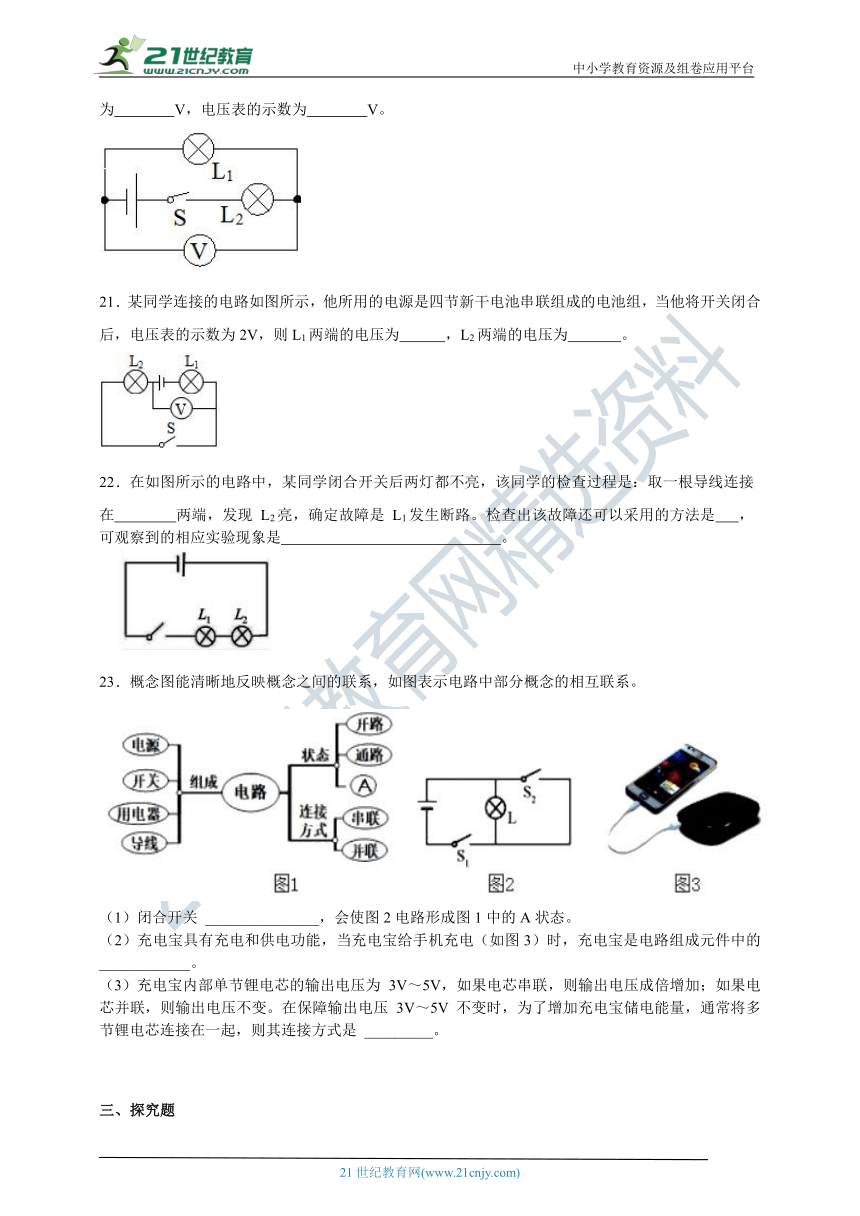

20．如图所示的电路中，闭合开关S，已知电源电压为4.5V，L1两端的电压为2V，则L2两端的电压为 V，电压表的示数为 V。

21．某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2V，则L1两端的电压为 ，L2两端的电压为 。

22．在如图所示的电路中，某同学闭合开关后两灯都不亮，该同学的检查过程是：取一根导线连接在 两端，发现 L2亮，确定故障是 L1发生断路。检查出该故障还可以采用的方法是 ，可观察到的相应实验现象是 。






23．概念图能清晰地反映概念之间的联系，如图表示电路中部分概念的相互联系。

（1）闭合开关 _______________，会使图2电路形成图1中的A状态。
（2）充电宝具有充电和供电功能，当充电宝给手机充电（如图3）时，充电宝是电路组成元件中的____________。
（3）充电宝内部单节锂电芯的输出电压为 3V～5V，如果电芯串联，则输出电压成倍增加；如果电芯并联，则输出电压不变。在保障输出电压 3V～5V 不变时，为了增加充电宝储电能量，通常将多节锂电芯连接在一起，则其连接方式是 _________。



三、探究题
24．有一天，小明买了三节干电池，他想：“把这三节干电池串联，电压增大，且这个电池组的总电压等于每节电池电压之和。如果把这几节电池并联起来，对同一盏灯供电，那么组成的电池组提供的电压、电流会发生变化吗？”于是，他找来小华一起开展如下的探究。
（1） 他俩收集到一只小灯泡、导线、电流表和电压表、三节相同的新干电池，按如图所示的电路首先使用一节电池连好实物图。

（2）闭合开关，读出电流表和电压表的示数，并记录在设计的表格中。然后换两节和三节并联的电池组，分别进行上述操作，把数据记录在表格中。
电源 电压（伏） 电流（安）
一节干电池 1.5 0.12
两节干电池 1.5 0.13
三节干电池 1.5 0.14
小华和小明经过分析得出结论：几节干电池并联组成的电池组总电压等于 。随着并联的干电池数的增多，电流逐渐 。

25．用如图所示的电路来探究串联电路的电压特点时：
（1）实验中应选择规格 （填“相同”或“不相同”）的灯泡。
（2）用电压表分别测出L1和L2两端电压及串联总电压的值分别为U1、U2、U，经过多次实验，得到的数据记录在如表中。分析实验数据，可得到串联电路的电压特点是 （用公式写出）。
实验次数 U1/V U2/V U/V
1 2.3 0.7 3.0
2 2.0 1.0 3.0
3 1.7 1.3 3.0
（3）进行多次实验的主要目的是 （填“寻找普遍规律”或“减小实验误差”）。


26．某校研究性学习小组的同学，在网上浏览到一条信息：“微生物燃料电池”能利用土壤中的电解质获得电能，供给某种灯发光，如图甲所示。受此启发，他们用潮湿的土壤、铜片、锌片等制成了一个“土壤电池”，并测出有一定的电压，如图乙。那么“土壤电池电压的大小与哪些因素有关？”他们提出了以下猜想：
猜想1：可能与铜片、锌片插入土壤的深度有关；
猜想2：可能与插入土壤的铜片和锌片之间的距离有关。
为了验证猜想1，他们先在金属片上每隔2cm作好标记，再将铜片、锌片插入土壤中，保持它们之间的距离不变，改变两金属片插入土壤的深度，并记录相应的电压值，实验数据如下表：
锌片、铜片插入土壤深度/cm 2 4 6 8 10 12
电压表示数/V 0.6 0.61 0.63 0.66 0.69

（1）图丙是同学们最后一次测量时电压表的示数，请读出电压值，并填入上表空格中。
（2）请根据实验数据在图中作出图像。
（3）分析以上数据和图像，可以得出的初步结论是 （写出一条即可）。
（4）他们利用以上装置验证猜想2时，实验中应控制 不变，改变 ，并依次记录电压表的示数。
27．（2018·菏泽）用干电池组作为电源的电路计算题中，常有“电源电压保持不变”这句话，小丽对此产生质疑。她想探究电路中电阻值改变时，电源电压是否真的不变。请你替她设计一个探究方案，简要说明探究方法。








参考答案
一、选择题
题号 1 2 3 4 5 6 7 8 9 10
答案 C A C C D C B A C B
题号 11 12 13 14 15
答案 D D C C B
二、填空题
16．（1）断开 （2）B 试触 （3）2
17．0.5 铜片
18．0.6 3
19．L1 L2 电源 U3＝U1＋U2
20． 2.5 2
21． 4V 2V
22．L1 用电压表并联在L1两端 电压表示数等于电源电压（或用电流表接在L1的两端，电流表有示数、L2亮）
23．（1）S 1 、S 2 （2）电源 （3）并联
三、探究题
24． 每节干电池的电压 增大
25．（1）不相同 （2）U=U1+U2 （3）寻找普遍规律
26．（1）0.7
（2）

（3）土壤电池的电压随铜片和锌片插入土壤深度的增加而增大
（4）铜片和锌片插入土壤深度 铜片和锌片之间的距离
27．（1）设计电路如图所示。

（2）闭合开关多次移动滑动变阻器的滑片，观察并记录电压表的示数。
（3）分析比较电压表的示数变化，得出结论。
