第二节 欧姆定律
复习提问：
完成下表中的空白
表一
3
0.9
表二
0.15
15
R（Ω） U（V） I（A）
5 1.5 0.3
5 0.6
5 4.5
U（V） R（Ω） I（A）
1.5 5 0.3
1.5 10
1.5 0.1

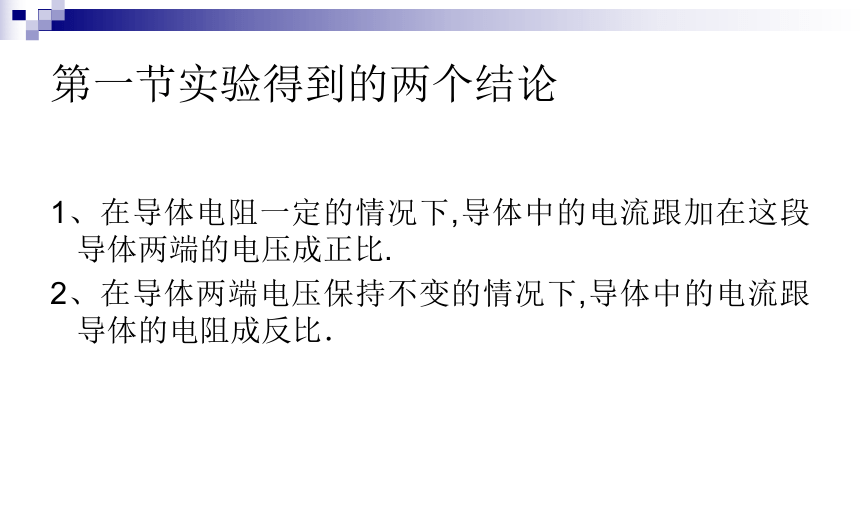

第一节实验得到的两个结论

1、在导体电阻一定的情况下,导体中的电流跟加在这段导体两端的电压成正比.
2、在导体两端电压保持不变的情况下,导体中的电流跟导体的电阻成反比．

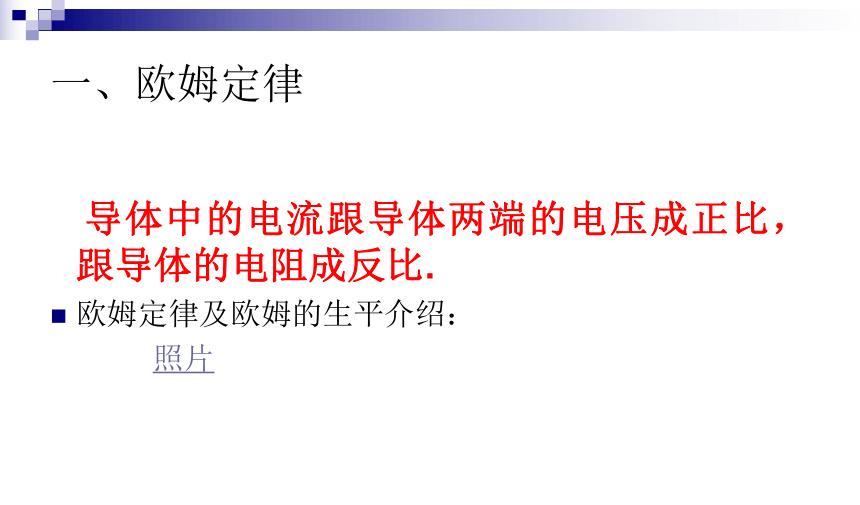

一、欧姆定律

导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比.
欧姆定律及欧姆的生平介绍：
照片

了解欧姆！
欧姆于1787年3月16日生于德国巴伐利亚的埃朗根 。
1811年毕业于埃朗根大学并取得哲学博士学位，
1854年7月6日在慕尼黑逝世。
欧姆最重要的贡献是建立电路定律，著作：《伽伐尼电路——数学研究》
为了纪念他在电路理论方面的贡献，电阻单位命名为欧姆。

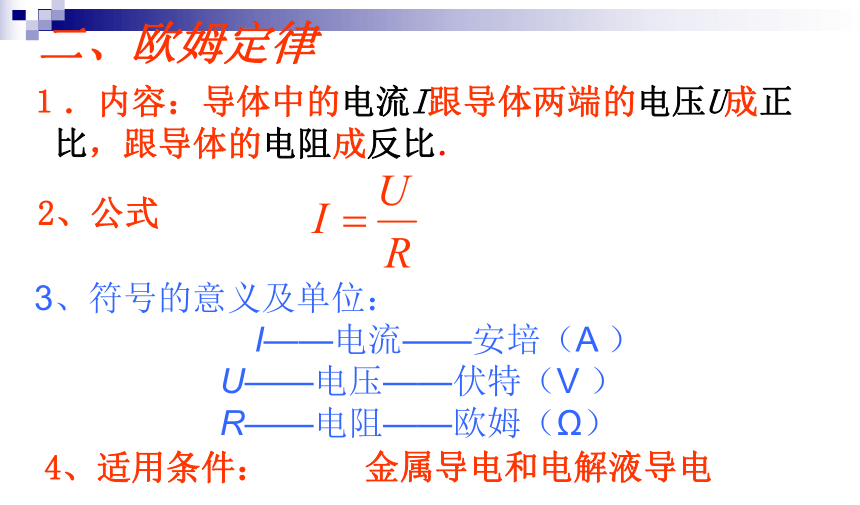

二、欧姆定律
１．内容：导体中的电流I跟导体两端的电压U成正比，跟导体的电阻成反比．
4、适用条件：
金属导电和电解液导电
2、公式
3、符号的意义及单位：
　 I——电流——安培（A ）
U——电压——伏特（V ）
R——电阻——欧姆（Ω）
公式间的关系：
公式： I = U/R
U一定时，
R一定时，
变形公式 : U=I R R=U/ I
R=U/ I 在数值上等于U和I的比值
U=I R 在数值上等于I和R的乘积
I跟U成正比
I跟R成反比
思考：
对 R = U / I 它表示的是电阻在数值上 等于导体两端的电压跟通过导体的电流的比值。
那么，对 R = U / I 能否说明导体的电阻与导体两端的电压成正比、与通过导体的电流成反比？
不可以，因为导体的电阻是导体本身的一种属性，它的大小决定于导体的材料、长度、横截面积，有的还与温度有关。电阻的大小不会随着电流和电压的变化而变化，只跟本身的因素有关。
1、一定要保证I、U、R的同一性，
即都是同一导体或同一部分电路。
2、I、U、R要保证单位的统一，
即都要用国际单位。
注意：
三、欧姆定律计算
例 1 、我们已经知道，试电笔内必须有一支很大的电阻，用来限制通过人体的电流。现有一支试电笔，其中的电阻为880KΩ ，氖管的电阻 和人体的电阻都比这个数值小得多，可以不计。使用时流过人体的电流是多少？
①根据题意画图；
②在图上标出相关的物理量；
③答题步骤：先进行单位换算（各物理量要统一用国际单位） ，　　再写出所用公式，后代入数据，最后计算结果。
④做完题目后,要分析其实际意义.
R=880K?
已知：U = 220 V
R=880KΩ = 880×103 Ω
解：根据I=U/R 得
I =220V / 880×103 Ω
= 0.25 ×10-3A
= 0.25 mA
答：流过人体的电流是0.25 mA。
求：I = ？
练习1 ：有一个电阻两端的电压是12V，通过它的电流是300mA,这个电阻的阻值是多少？
答：这个电阻的阻值是 40Ω
解：
I＝300mA=0.3A
练习2：有一种指示灯，电阻为7.2Ω，通过电流为 0.5A 时才能正常发光，要使其正常发光，应加多大的电压？
解：
答：应加3.6V电压。
练一练
1、实验中测得一个未知电阻两端电压为5V,流过的电流是50mA,这个电阻阻值是多大？
2、一个熨斗的电阻是0.1KΩ,使用时流过的
电流是2.1A，加在电熨斗上的电压是多少？
D. 从 可知，导体两端的电压为零时,导体的电阻也为零
1、对于欧姆定律，理解正确的是（ ）
A. 从 可知，导体中的电流跟加在它两端的电压成正比，跟它的电阻成反比
B. 从 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
C. 从 可知，导体两端的电压随电阻的增大而增大
课堂练习
A
三、导体的伏安特性
1．伏安特性曲线：导体中的电流I随导体两端的电压U变化的图线，叫做导体的伏安特性曲线
图线斜率的物理意义是什么？
电阻的倒数
2、右图为两个导体的伏安特性曲线，求
（1）R1：R2
（2）两电阻串联在电路中，导体两端的电压比U1：U2
（3）若并联在电路中，电流之比I1：I2
R1
R2
（1）1:3 （2）1:3 （3） 3:1
单位时间内通过导体横截面积的电荷量叫做电流。
I=Q/t、Q=It、t=Q/I
I—电流—安培（A）
Q—电荷量—库仑（C）
t—时间—秒（s）
1、一个阻值为4欧的导体， 在其两端加上6V的电压后， 通过它的电流为 A。5min内通过导体横截面的电量为 C
作业
1.5A
450
2、某导体两端加上4.5V的电压时，通过它的电流为0.3A这个导体的电阻为 欧。若导体两端加上3V的电压时，通过它的电流为 A，导体的电阻为 欧。若导体两端不加电压时，通过它的电流为 A，导体的电阻为 欧。
15
0.2
15
0
15
作业：
1、 P— 79 1、2、3题。
2、一导体的电阻为20欧，加在它两端的电压为10伏，求通过它的电流？
3、一导体的电阻为20欧，加在它两端的电压为多高时，通过它的电流为1.2安？
4、一导体两端的电压为100伏，通过它的电流为2.5安，求导体的电阻
