第六章 电能单元检测（中考题+模拟题）

(
…………○…………外…………○…………装…………○…………订…………○…………线…………○…………
) (
※※请※※不※※要※※在※※装※※订※※线※※内※※答※※题※※
) (
…………○…………内…………○…………装…………○…………订…………○…………线…………○…………
)

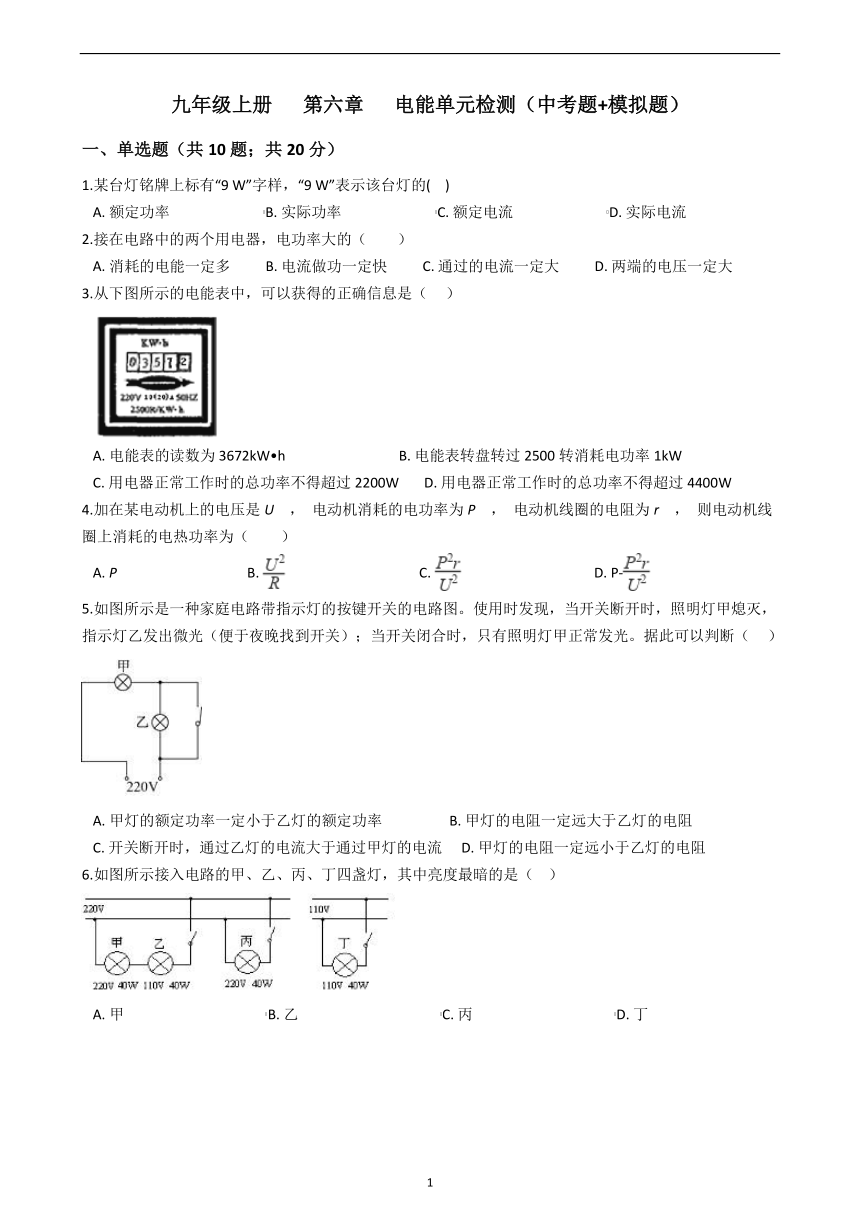

九年级上册 第六章 电能单元检测（中考题+模拟题）
一、单选题（共10题；共20分）
1.某台灯铭牌上标有“9 W”字样，“9 W”表示该台灯的(?? )
A.?额定功率???????????????????????????B.?实际功率???????????????????????????C.?额定电流???????????????????????????D.?实际电流
2.接在电路中的两个用电器，电功率大的（　　）
A.?消耗的电能一定多??????????B.?电流做功一定快??????????C.?通过的电流一定大??????????D.?两端的电压一定大
3.从下图所示的电能表中，可以获得的正确信息是（??? ）

A.?电能表的读数为3672kW?h?????????????????????????????????B.?电能表转盘转过2500转消耗电功率1kW
C.?用电器正常工作时的总功率不得超过2200W???????D.?用电器正常工作时的总功率不得超过4400W
4.加在某电动机上的电压是U ， 电动机消耗的电功率为P ， 电动机线圈的电阻为r ， 则电动机线圈上消耗的电热功率为（??????? ）
A.?P??????????????????????????????????????B.???????????????????????????????????????C.???????????????????????????????????????D.?P-
5.如图所示是一种家庭电路带指示灯的按键开关的电路图。使用时发现，当开关断开时，照明灯甲熄灭，指示灯乙发出微光（便于夜晚找到开关）；当开关闭合时，只有照明灯甲正常发光。据此可以判断（? ??）

A.?甲灯的额定功率一定小于乙灯的额定功率???????????????????B.?甲灯的电阻一定远大于乙灯的电阻
C.?开关断开时，通过乙灯的电流大于通过甲灯的电流?????D.?甲灯的电阻一定远小于乙灯的电阻
6.如图所示接入电路的甲、乙、丙、丁四盏灯，其中亮度最暗的是（?? ）

A.?甲?????????????????????????????????????????B.?乙?????????????????????????????????????????C.?丙?????????????????????????????????????????D.?丁

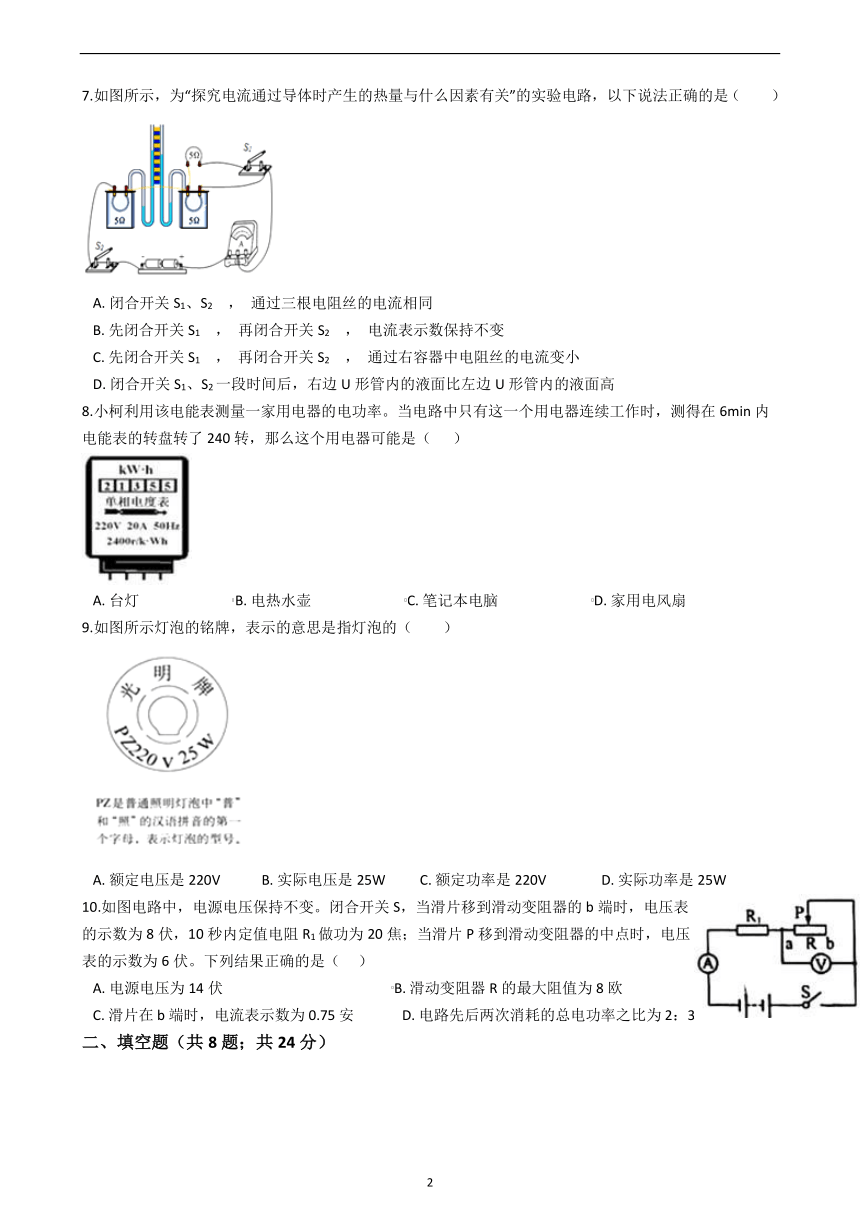

7.如图所示，为“探究电流通过导体时产生的热量与什么因素有关”的实验电路，以下说法正确的是（　　）

A.?闭合开关S1、S2 ， 通过三根电阻丝的电流相同
B.?先闭合开关S1 ， 再闭合开关S2 ， 电流表示数保持不变
C.?先闭合开关S1 ， 再闭合开关S2 ， 通过右容器中电阻丝的电流变小
D.?闭合开关S1、S2一段时间后，右边U形管内的液面比左边U形管内的液面高
8.小柯利用该电能表测量一家用电器的电功率。当电路中只有这一个用电器连续工作时，测得在6min内电能表的转盘转了240转，那么这个用电器可能是（???? ）

A.?台灯???????????????????????????B.?电热水壶???????????????????????????C.?笔记本电脑???????????????????????????D.?家用电风扇
9.如图所示灯泡的铭牌，表示的意思是指灯泡的（　　）

A.?额定电压是220V????????????B.?实际电压是25W??????????C.?额定功率是220V????????????????D.?实际功率是25W
10.如图电路中，电源电压保持不变。闭合开关S，当滑片移到滑动变阻器的b端时，电压表的示数为8伏，10秒内定值电阻R1做功为20焦；当滑片P移到滑动变阻器的中点时，电压表的示数为6伏。下列结果正确的是（??? ）
A.?电源电压为14伏?????????????????????????????????????????????????B.?滑动变阻器R的最大阻值为8欧
C.?滑片在b端时，电流表示数为0.75安??????????????D.?电路先后两次消耗的总电功率之比为2：3
二、填空题（共8题；共24分）

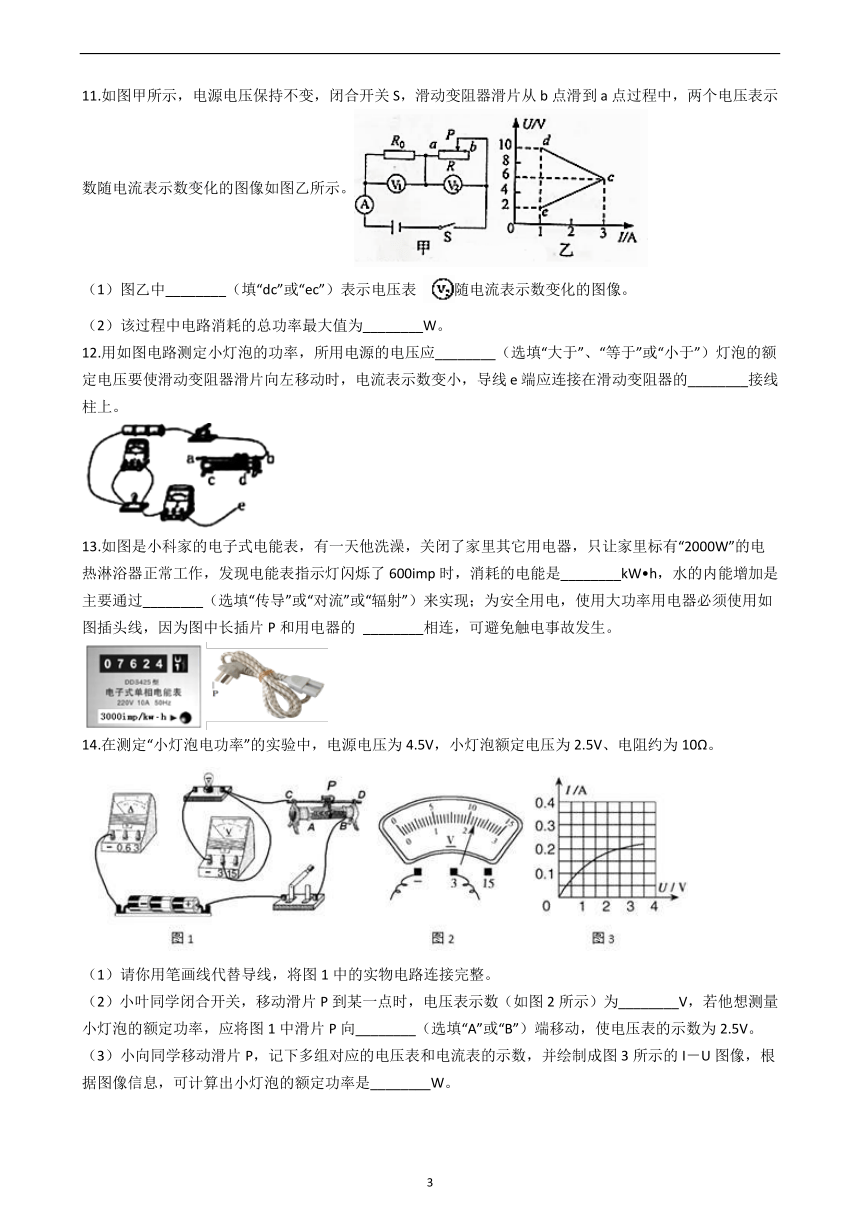

11.如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器滑片从b点滑到a点过程中，两个电压表示数随电流表示数变化的图像如图乙所示。
（1）图乙中________（填“dc”或“ec”）表示电压表 随电流表示数变化的图像。
（2）该过程中电路消耗的总功率最大值为________W。
12.用如图电路测定小灯泡的功率，所用电源的电压应________（选填“大于”、“等于”或“小于”）灯泡的额定电压要使滑动变阻器滑片向左移动时，电流表示数变小，导线e端应连接在滑动变阻器的________接线柱上。

13.如图是小科家的电子式电能表，有一天他洗澡，关闭了家里其它用电器，只让家里标有“2000W”的电热淋浴器正常工作，发现电能表指示灯闪烁了600imp时，消耗的电能是________kW?h，水的内能增加是主要通过________（选填“传导”或“对流”或“辐射”）来实现；为安全用电，使用大功率用电器必须使用如图插头线，因为图中长插片P和用电器的 ________相连，可避免触电事故发生。
14.在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。

（1）请你用笔画线代替导线，将图1中的实物电路连接完整。
（2）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图2所示）为________V，若他想测量小灯泡的额定功率，应将图1中滑片P向________（选填“A”或“B”）端移动，使电压表的示数为2.5V。
（3）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图3所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是________W。

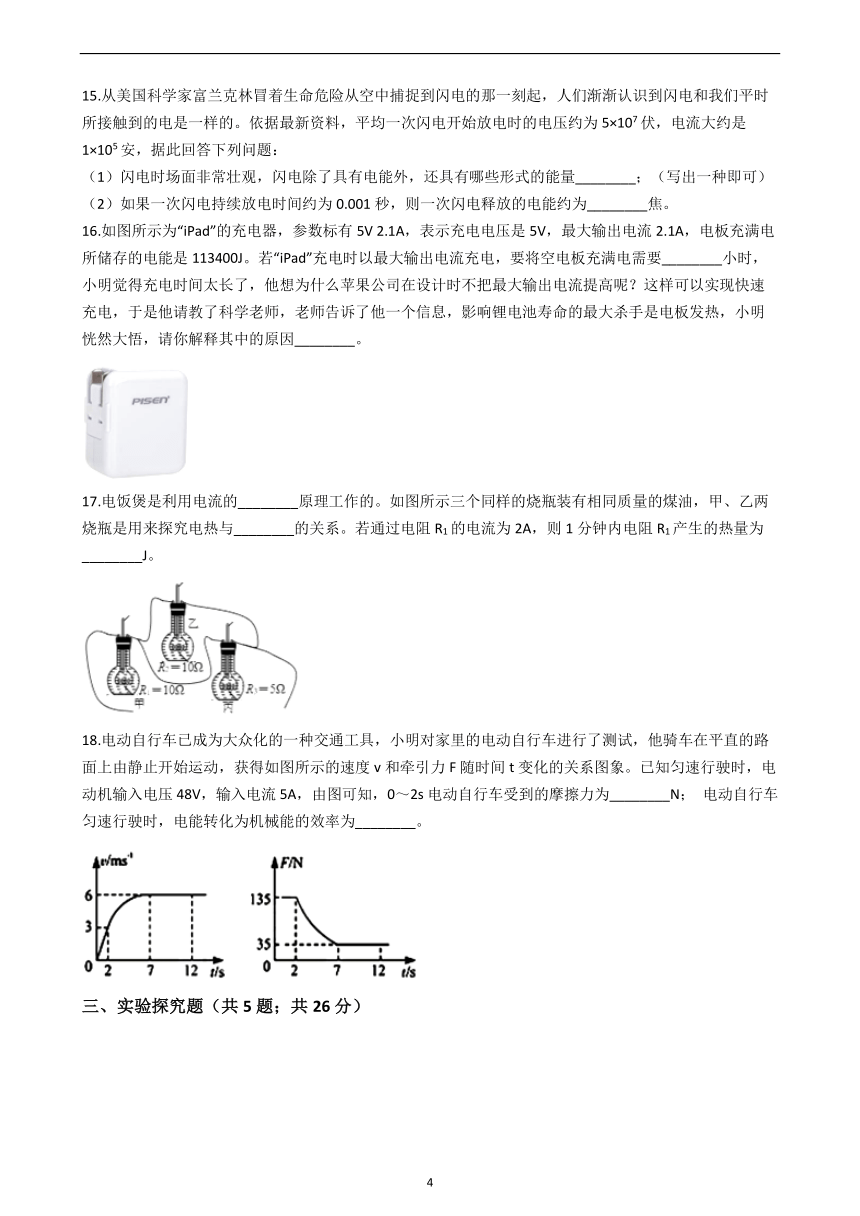

15.从美国科学家富兰克林冒着生命危险从空中捕捉到闪电的那一刻起，人们渐渐认识到闪电和我们平时所接触到的电是一样的。依据最新资料，平均一次闪电开始放电时的电压约为5×107伏，电流大约是1×105安，据此回答下列问题：
（1）闪电时场面非常壮观，闪电除了具有电能外，还具有哪些形式的能量________；（写出一种即可）
（2）如果一次闪电持续放电时间约为0.001秒，则一次闪电释放的电能约为________焦。
16.如图所示为“iPad”的充电器，参数标有5V 2.1A，表示充电电压是5V，最大输出电流2.1A，电板充满电所储存的电能是113400J。若“iPad”充电时以最大输出电流充电，要将空电板充满电需要________小时，小明觉得充电时间太长了，他想为什么苹果公司在设计时不把最大输出电流提高呢？这样可以实现快速充电，于是他请教了科学老师，老师告诉了他一个信息，影响锂电池寿命的最大杀手是电板发热，小明恍然大悟，请你解释其中的原因________。

17.电饭煲是利用电流的________原理工作的。如图所示三个同样的烧瓶装有相同质量的煤油，甲、乙两烧瓶是用来探究电热与________的关系。若通过电阻R1的电流为2A，则1分钟内电阻R1产生的热量为________J。

18.电动自行车已成为大众化的一种交通工具，小明对家里的电动自行车进行了测试，他骑车在平直的路面上由静止开始运动，获得如图所示的速度v和牵引力F随时间t变化的关系图象。已知匀速行驶时，电动机输入电压48V，输入电流5A，由图可知，0～2s电动自行车受到的摩擦力为________N； 电动自行车匀速行驶时，电能转化为机械能的效率为________。

三、实验探究题（共5题；共26分）

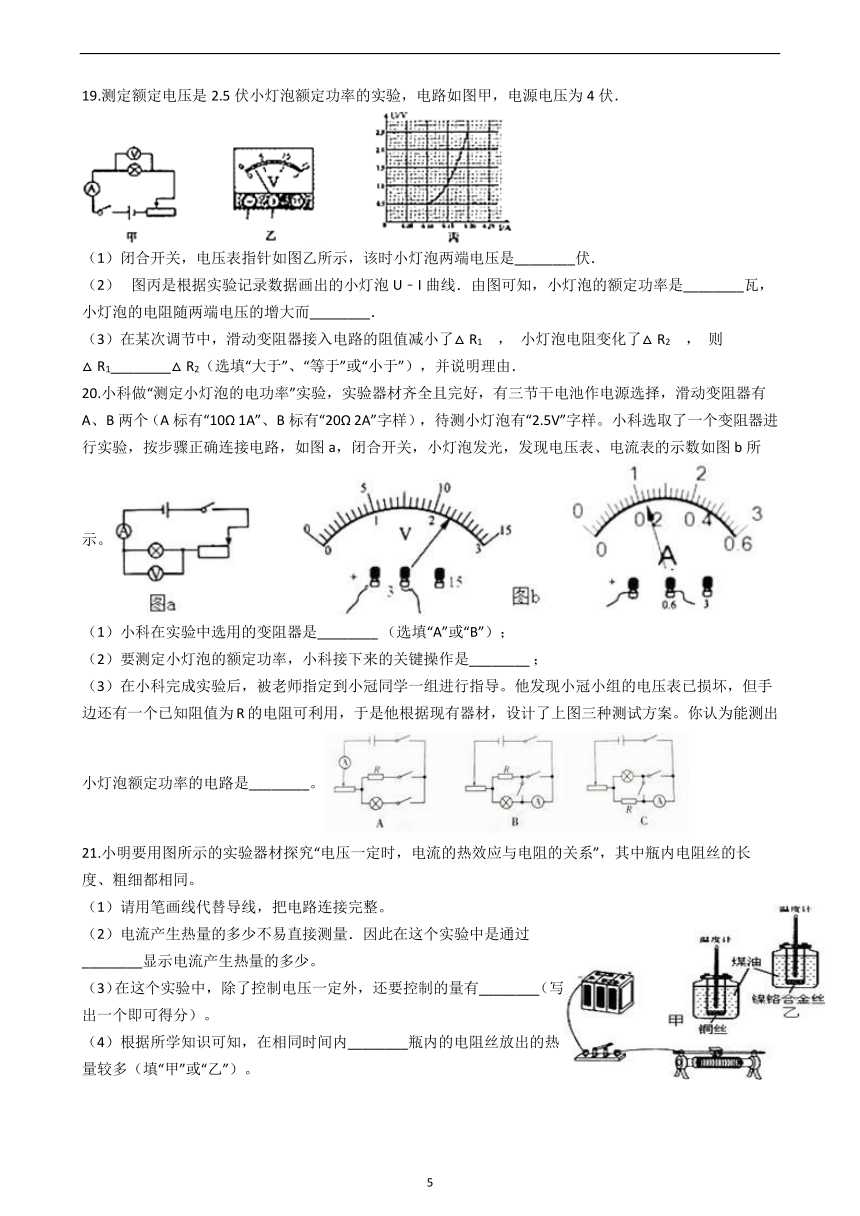

19.测定额定电压是2.5伏小灯泡额定功率的实验，电路如图甲，电源电压为4伏．

（1）闭合开关，电压表指针如图乙所示，该时小灯泡两端电压是________伏．
（2）? 图丙是根据实验记录数据画出的小灯泡U﹣I曲线．由图可知，小灯泡的额定功率是________瓦，小灯泡的电阻随两端电压的增大而________．
（3）在某次调节中，滑动变阻器接入电路的阻值减小了△R1 ， 小灯泡电阻变化了△R2 ， 则△R1________△R2（选填“大于”、“等于”或“小于”），并说明理由．
20.小科做“测定小灯泡的电功率”实验，实验器材齐全且完好，有三节干电池作电源选择，滑动变阻器有A、B两个（A标有“10Ω 1A”、B标有“20Ω 2A”字样），待测小灯泡有“2.5V”字样。小科选取了一个变阻器进行实验，按步骤正确连接电路，如图a，闭合开关，小灯泡发光，发现电压表、电流表的示数如图b所示。
（1）小科在实验中选用的变阻器是________?（选填“A”或“B”）；
（2）要测定小灯泡的额定功率，小科接下来的关键操作是________?；
（3）在小科完成实验后，被老师指定到小冠同学一组进行指导。他发现小冠小组的电压表已损坏，但手边还有一个已知阻值为R的电阻可利用，于是他根据现有器材，设计了上图三种测试方案。你认为能测出小灯泡额定功率的电路是________。
21.小明要用图所示的实验器材探究“电压一定时，电流的热效应与电阻的关系”，其中瓶内电阻丝的长度、粗细都相同。
（1）请用笔画线代替导线，把电路连接完整。
（2）电流产生热量的多少不易直接测量．因此在这个实验中是通过________显示电流产生热量的多少。
（3）在这个实验中，除了控制电压一定外，还要控制的量有________（写出一个即可得分）。
（4）根据所学知识可知，在相同时间内________瓶内的电阻丝放出的热量较多（填“甲”或“乙”）。

22.小明在“测量小灯泡的功率”的实验时，器材有：6伏蓄电池、电流表(0-0. 6A， 0-3A)、电压表(0-3V，0-15V)、滑动变阻器器(500Ω 1.5A)、额定电压为3.5伏的小灯泡(正常发光时的电阻约为7欧)、开关各一个，导线若干.

（1）如图甲是尚未连接完整的电路，请完成电路的连接。
（2）小明将实验测 得数据绘制成I—U图象如图乙，则小灯泡的额定功率是________瓦。

（3）从乙图可知通电灯丝的电阻不恒定，产生这一现象的主要原因是________。
23.在“测小灯泡电功率实验”中，电源电压为3V，小灯泡额定电压为2.5V，连接电路如图甲所示。

（1）闭合开关，移动滑片，当电压表示数为1.5V时，电流表示数如图乙所示，则此时小灯泡的功率为________W。若使小灯泡正常发光，应将滑片向________（填“左”或“右”）端移动。
（2）若将图甲中小灯泡换成定值电阻，其他元件不变，下列实验可完成的是______。
A.?探究通电导体产生的热量与电阻的关系
B.?探究电流与电压的关系
C.?探究电流与电阻的关系
四、解答题（共13题；共136分）



24.在我们使用电器的时候，按一下遥控器的待机键，电器即进入等待开机的状态，即为待机模式．有的电器虽然没有待机按钮，可如果没有切断电源，也相当于处在待机状态．下表是常用家用电器在220V电压下的工作功率和待机功率．
?电器种类 ?空调 ?电视机 ?机顶盒 ?洗衣机
?工作功率（瓦） 2600 150 15.4 500
?待机功率（瓦） ?1.1 ?0.2 ?15.2 ?0.03

请回答：
（1）在家庭电路中，机顶盒和电视机________（选填”串“或”并“）联在火线和零线上．
（2）根据表中数据，电视机的工作电流为________安．（精确到0.01安）
（3）若机顶盒每天处于待机状态的时间为20小时，计算1个月（以30天计）机顶盒在待机状态下消耗的电能．
额定功率 600W
加热功率 500W
搅拌功率 100W
额定电压 220V
制作容量 900g

25.近年来，衢州城乡积极推进屋顶光伏电站工程，为家用电器提供能量。图甲为某型号面包机，图乙为光伏电站模式图。回答下列问题：

表一 面包机部分参数
（1）制作面包过程中，面包机先对原料进行搅拌，搅拌好后，再自动进行加热。根据以上信息可知，面包机内的电动机和电热丝的连接方式是________。
（2）计算面包机正常搅拌时的电流。
（3）用表二配料制作的面包，由于味道好，有人经常用它替代中餐和晚餐。从人体所需的七大营养素分析，该面包配料中还缺少的营养素是________(写出一种即可)。
表二 面包配料
水和鸡蛋 260ml
面粉 3.5杯
糖/盐 0.3杯/0.5小勺
奶粉 2大勺
干酵母 1.5小勺
黄油 3大勺

（4）若小柯家屋顶太阳能电池板的光照面积为20m2 ， 1m2面积上平均1分钟接收太阳能4.8×104J，太阳能电池板的光电转化效率为20%。计算小柯家太阳能电池板的输出功率。
（5）为获得更多的太阳能，衢州地区在屋顶铺设太阳能电池板时，一般情况下应将它朝向________(选填：“东”、“南”、“西”、“北”)面。
26.最近我市出现了许多共享电动汽车，这种新型低碳的交通工具，深受市民的喜爱。某品牌电动汽车的部分参数如表所示。请回答：

电池容量（kW·h） 22
车载充电器输入电压（V） 220
车载充电器输入电流（A） 16
电能转化为机械能的效率 70%

（1）如图1所示，租车时，租赁者只要将租车卡靠近电动汽车上的感应器，感应器即能读取卡中的信息，将车解锁。刷卡所用的原理是________。
（2）某次启动后，汽车显示屏上出现了如图2所示的输出电压与电流，求此时电动汽车的输出功率为多少瓦？
（3）根据表中的数据，将已经耗完电能的电池充满，理论上需要多少时间？充满电后，该车在水平地面上匀速行驶的最大距离为140千米，则行驶时该车受到的阻力为多少牛？
27.如图是小金研究电动机转动是否对小灯泡的亮度有影响的电路图。开始小金先抓住转轴合上开关，观察小灯泡的亮度；接着放开转轴让电动机转动，继续观察小灯泡亮度的变化（已知：小灯泡的电阻为R，电动机线圈电阻为r，电源电压为U）。由此请你回答：

（1）在电动机未转动时，t时间内电流在电路中产生的热量为________（填写表达式）。
（2）在电动机转动时，电流所做的功________电流在电路中产生的热量（选填“大于”、“等于”或“小于”）。
（3）小金判断电动机转动后小灯泡会更亮，你认为小金的判断正确吗？并根据学过后知识给以解释。
28.目前有的地方出现了共享电动汽车，这种新型低碳的交通工具，深受市民的喜爱。某品 牌电动汽车的部分参数如表所示。请回答：
电池容量（kW·h） 22
车载充电器输入电压（V） 220
车载充电器输入电流（A） 16
电能转化为机械能的效率 70%

（1）如图 所示，租车时，租赁者只要将租车卡靠近电动汽车上的感应器，感应器即能读取卡中的信息，将车解锁。刷卡所用的原理是________。

（2）根据表中的数据，将耗完电能的电池充满电，理论上需要多少时间？
（3）上述电动汽车充满电后，在水平地面上匀速行驶的最大距离为 140 千米，则行驶时该车受到的阻力为多少牛？
29.如图所示为“无人机”（多功能飞行器），它具有4个旋翼，可通过无线电进行操控，其在拍摄调查、无人配送等方面具有广阔的前景．

（1）起飞时，增大四个旋翼的转速，使吹向下方的风量增加，无人机就会上升，这是因为力的作用是________．在空中飞行时，只要增加________侧两个旋翼的转速，就能使夫人机右侧抬升，向左倾斜飞行．
（2）若该机在30秒内匀速竖直上升120米进行空中拍摄，则它飞行的速度是多少米/秒？
（3）该机一个旋翼的电动机额定功率为30瓦，额定电压为15伏，电动机正常工作时，通过的电流为多少安？
（4）该机所需的能量是由一块输出电压为15伏，容量为5000mA?h的电池提供，若电能的80%用于飞行，飞行时的实际功率为100W，则该机最多能飞行多少时间？
30.小科同学家有一种新型插座如图甲，能即时显示用电器的工作电压和所耗电费等，插座本身消耗电能由内部电池提供．如图乙为电火锅的铭牌．周六晚餐吃火锅时，小科同学将电火锅单调插在该插座上，这时插座屏幕显示如图丙；用加热档加热一段时间后，屏幕显示如图丁．（电费单价：0.5元/千瓦时；忽略温度对电阻的影响；本次使用电火锅时，假设其两端电压不变．）请回答：
（1）晚餐时家中照明电路的实际电压是________伏；
（2）请从两个角度计算电火锅加热的实际电功率．




31.如图所示是某规格的小灯泡L和定值电阻R的U﹣I图象。
（1）图中表示小灯泡U﹣I图象的是　??? 　（填序号）；
（2）若它们串联、并联时总电阻的值分别为R串和R并 ， 请在对应的图上坐标区域内画出它们的U﹣I图象（R串、R并的U﹣I图象分别用③和④表示）；
（3）当它们分别以串联和并联两种方式接在同一稳压电源（已知电源电压不高于10V）两端时，从电源流出的电流变化了0.45A，求该稳压电源的电压及并联电路消耗的总功率。

32.某同学为学校草坪设计了一个自动注水喷淋系统，其电路设计如图甲。控制电路电源电压U1=12伏，R0为定值电阻，RF为压敏电阻，电磁铁线圈电阻忽略不计；压敏电阻RF放置于水箱底部（如图乙），其阻值与压力有关，阻值随水位变化关系如表。工作电路包括注水系统和喷淋系统，其电源电压U2=220伏；圆柱体水箱底面积S=0.4米2。当水箱内的水位上升到2米时，通过电磁铁线圈的电流Ia=0.1安，衔铁恰好被吸下，注水系统停止工作，此时电流表示数I1=1安；当水位下降到1米时，衔铁恰好被拉起，注水系统开始给水箱注水，此时电流表示数I2=2安。

水位（米） 0.25 0.50 0.75 1.00 1.25 1.50 1.75 2.00 2.25
压敏电阻RF阻值（欧） 300 200 125 90 70 65 62 60 59

（1）当水箱内水位达到2米时，控制电路中压敏电阻RF的功率为________瓦。
（2）当水箱内水位下降到1米时，通过电磁铁线圈的电流Ib为多少安？
（3）已知喷淋系统一直给草坪喷水，每秒钟喷水恒为0.001米3；注水系统工作时，每秒钟给水箱注水恒为0.005米3。求相邻两次开始给水箱注水的这段时间内，工作电路消耗的电能。



33.电热桌垫在冬天很受欢迎（如图甲）。某校综合实践活动小组的同学探究了它的原理，查看说明书后发现：该电热桌垫由8伏电源供电，发热部分由R1和R2组成，调温档有关、低温、高温三档，已知两图中R1均为6欧，R2均为2欧。

（1）按如图乙的电路，当S1闭合、S2断开时电热桌垫处于________档（选填“关”、“低温”或“高温”）。
（2）图乙中该电热桌垫消耗的最大功率是多少瓦？
（3）若该电热桌垫实际电路如图丙，现电热桌垫处于高温档，开关S1________，S2________（选填“断开”或“闭合”）。
（4）图丙中当电热桌垫处于低温档时，求10分钟内产生的热量是多少焦？（不考虑温度的变化对电阻的影响）
34.丽水是茶叶之乡，茶叶中富含微量元素（如铁、锌）、蛋白质、维生素及茶多酚等物质，具有降血脂、防动脉硬化、降低心血管疾病等功能，因而经常饮茶有一定延年益寿之功效。某品牌电茶炉的规格是“220V? 1200W”，用电茶炉给水加热，正常工作5分钟消耗的电能为多少？
35.如表所示为某电烤箱的铭牌，如图虚线内所示是电烤箱内部的简化电路图．R1和R2均为电热丝，电烤箱开关接1时是低温档，接2时是高温档。求：
××牌电烤箱
额定电压 220V
额定功率 高温档 1100W
低温档 440W
频率 50Hz

（1）电路中R1和R2的阻值。
（2）如果实际电压只有200V，则电烤箱在高温档工作10分钟所消耗的电能是多少（最后结果保留整数）。




36.图甲为某款新型电饭煲，额定电压为220V，它采用了“聪明火”技术，智能化地控制不同时间段的烹饪温度，以得到食物最佳的营养和口感，图乙为其电路原理图，R1和R2为电阻不变的电热丝，S1是自动控制开关。将电饭煲接入220V电路中，在电饭煲工作的30min内，它消耗的电功率随时间变化的图象如图丙所示。求：

（1）当电路中的电流为2A时，S和S1的开关情况；
（2）R1和R2的电阻；
（3）0～30min，电饭煲产生的总热量；
（4）在不同电压下，电饭煲从开始工作到S1第一次自动断开产生的热量相同。用电高峰期，当实际电压为200V时，使用该电饭煲，从开始工作到S1第一次自动断开需要多长时间。


答案
一、单选题
1.A 2.B 3.C 4.C 5.D 6.B 7.C 8.B 9.A 10.D
二、填空题
11.（1）dc（2）36
12.大于；d
13.0.2；对流；金属外壳
14.（1）（2）2.2；B（3）0.5
15.（1）声能、光能（2）5×109
16.3；由于电流热效应，充电电流越大，单位时间电池产生的热越多
17.热效应；电流大小；2400
18.35；87.5%
三、实验探究题
19.（1）0.5（2）0.5；增大（3）大于
20.（1）A（2）移动P片使电压表的示数为2.5V（3）C
21.（1）（2）温度计示数的变化（3）煤油质量相同、初温相同、电流大小相同（4）甲
22.（1）（2）1.75W（3）温度
23.（1）0.48；右（2）B
四、解答题
24.（1）并（2）0.68（3）机顶盒在待机状态下消耗的电能为：W=P't=0.0152kW×20h×30=9.12kW?h．
25.（1）并联（2）根据公式P=UI?? I= ?=0.45A（3）膳食纤维(粗纤维、纤维素)或维生素
（4）每平方米太阳能电池板的输入功率为：P1=
? 每平方米太阳能电池板的输出功率为：P2= P1×20%=800W×20%=160W
? 小柯家太阳能电池板的输出功率为：P3= P2×20=160W×20=3.2KW
（5）南
26.（1）电磁感应
（2）P=UI=339伏×1安=339瓦
答：电动汽车的输出功率为339瓦
（3）P输入=UI=220伏×16安=3520瓦=3.52千瓦

W机=W电×70%=22千瓦?时×3.6×106焦/千瓦?时×70%=5.544×107焦

答：已经耗完电能的电池充满，理论上需要6.25小时。该车在水平地面上匀速行驶时，受到的阻力为396牛。
27.（1）（2）大于（3）不正确，不转时W总功=Q电路? UI1t=I12(R+r)t??
转动时W'总功>Q'电路?? UI2t>I22(R+r)t??
故I2< I1 ， 灯泡变暗
28.（1）电磁感应
（2）P输入=UI=220伏×16安=3520瓦=3.52千瓦

（3）W机=W电×70%=22千瓦?时×3.6×106焦/千瓦?时×70%=5.544×107焦

答：已经耗完电能的电池充满，理论上需要6.25小时。该车在水平地面上匀速行驶时，受到的阻力为396牛。
29.（1）相互的；右
（2）它飞行的速度是：
v= = =4m/s；
答：它飞行的速度是4m/s.
（3）电动机的额定电压是220V，额定功率为1.1KW，故额定电流为：
I= = =2A；
答：通过的电流为2A.
（4）电池储存的能量：
W=UIt=15V×5A×3600s=2.7×105J，
根据η= 可得，电能转为的机械能：
W机=W×80%=2.7×105J×80%=2.16×105J，
根据P= 可得，该机最多能飞行的时间：
t= = =2160s．
答：该机最多能飞行2160s．
30.（1）200
（2）由图丙和图丁可知，电费为0.25元，则消耗的电能：
W= =0.5kW?h，
电火锅工作的时间：
t=18：40﹣18：10=30min=0.5h，
电火锅加热的实际电功率：
=1kW=1000W；
31.（1）②
（2）如下图
（3）该稳压电源的电压5V；并联电路消耗的总功率3W

32.（1）0.6
（2）当水箱中水位为2米时，控制电路电流Ia=0.1安，RF1=60欧，此时 =120欧，则R0=R总1?RF1=120欧?60欧=60欧
当水箱中水位为1米时，RF2=90欧，R总2= RF2+ R0=90欧+60欧=150欧

答：电流Ib为0.08安。
（3）注水系统从水位1米开始注水到2米，注水总体积V总=0.4米2×（2米?1米）=0.4米3 ， 需要时间为t1 ， 根据题意：
?
水位从2米下降至1米，需要的时间t2= =400秒
注水系统与喷淋系统同时工作时，工作电路电流做功W=U2I2t1=220伏×2安×100秒=4.4×104焦
喷淋系统单独工作时，工作电路做功W′=U2I1t2=220伏×1安×400秒=8.8×104焦
W总= W+ W′=4.4×104焦+8.8×104焦=1.32×105焦
答：工作电路消耗的电能是1.32×105焦。
33.（1）低温
（2）当S1、S2均闭合时，电热桌垫消耗的功率最大，
答：图乙中该电热桌垫消耗的最大功率是32瓦.
（3）闭合；闭合
（4）当开关S1闭合，S2断开 ， 电热桌垫处于低温档，
答：10分钟内产生的热量是4800焦。
34.【解答】解：
因为P=
所以电茶炉正常工作5分钟消耗的电能：
W=Pt=1200W×5×60s=3.6×105J．
答：电茶炉正常工作5分钟消耗的电能为3.6×105J。
35.（1）开关接2时，电路为R1的简单电路，电烤箱处于高温档，
由P可得，电路中R1的阻值：
开关接1时，R1与R2串联，电烤箱处于低温档，
此时电路中的总电阻：
因串联电路中总阻值等于个分电阻之和，所以R2的阻值R2=R-R1=110Ω-44Ω=66Ω
（2）实际电压只有220V，电烤箱在高温档工作10分钟所小号的电能：

36.（1）根据功率P=UI=220V×2A=440W，可以判断电饭煲工作在保温状态，
开关S闭合，S1断开
（2）R1=
当S1闭合后，电路功率达到660W，可以计算出此时的电流

I2=I'-I1=3A-1A=2A

R2=220Ω。
（3）由电路图可知，当开关S和S1都闭合时，电路为R1与R2并联，电饭煲的功率较大；
同理可知，只闭合开关S、断开S1时，电路为R1的简单电路，电饭煲功率较小；
由图乙可知，工作30min中，
P1=440W时的功率时间t1=15min=900s ， P总=660W时的功率时间t2=30min﹣15min=15min=900s ，
由Q=W=UIt可得，0～30min内电饭煲产生的总热量：
Q=Q1+Q2=W1+W2=P1t1+P总t2=440W×900s+660W×900s=9.9×105J；
（4）电饭煲正常工作时，由图丙可知，电饭煲从开始工作到S1第一次自动断开时的时间t=10min=600s ，
此过程中产生的热量：
Q′=W=P总t=660W×600s=3.96×105J ，
电饭煲最大功率时电路中的总电阻：
R=

因在不同电压下，电饭煲从开始工作到S1第一次自动断开产生的热量相同，
所以，由
可得，在实际电压是198V时电饭煲工作的时间：

(
1
)
