4.1 电荷与电流（第2课时）试卷

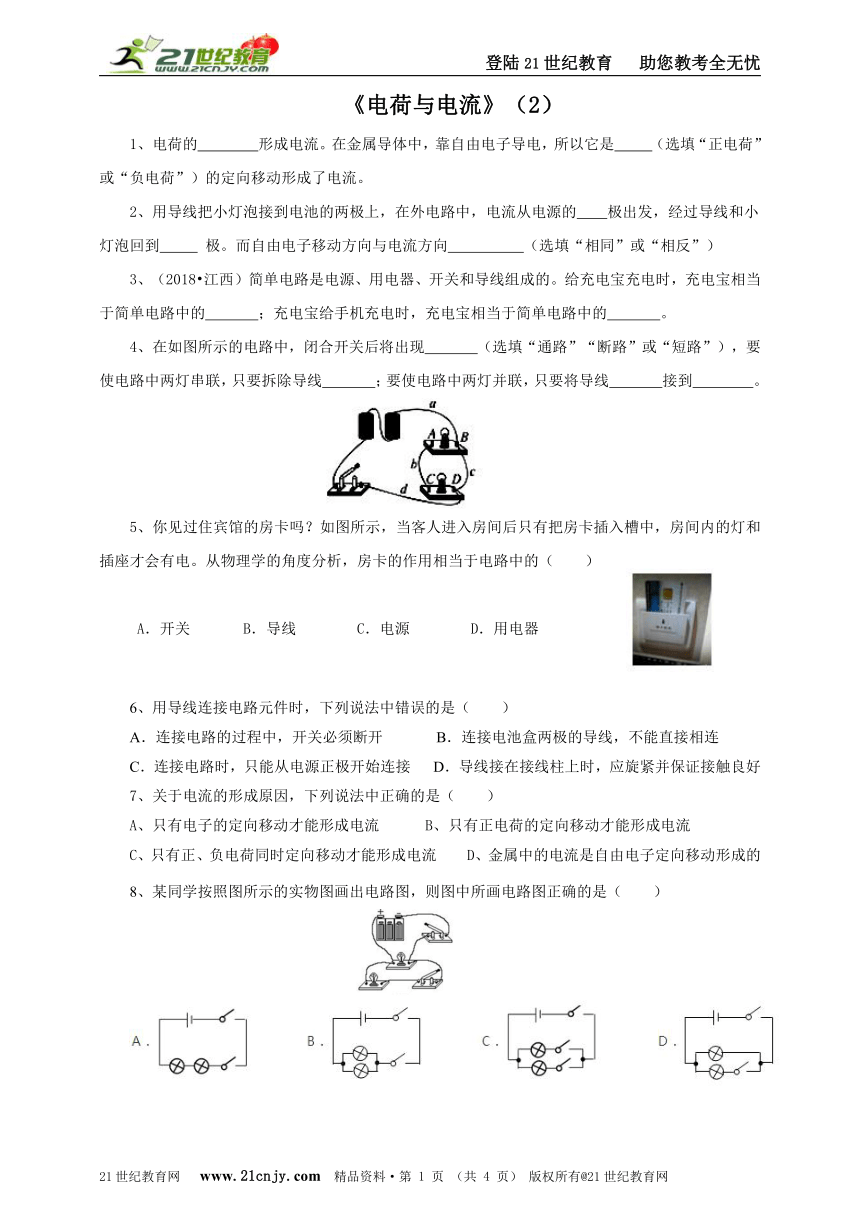

《电荷与电流》（2）
电荷的 形成电流。在金属导体中，靠自由电子导电，所以它是? （选填“正电荷”或“负电荷”）的定向移动形成了电流。
2、用导线把小灯泡接到电池的两极上，在外电路中，电流从电源的 极出发，经过导线和小灯泡回到 极。而自由电子移动方向与电流方向 （选填“相同”或“相反”）
3、（2018?江西）简单电路是电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简单电路中的 ?；充电宝给手机充电时，充电宝相当于简单电路中的? 。
在如图所示的电路中，闭合开关后将出现? （选填“通路”“断路”或“短路”），要使电路中两灯串联，只要拆除导线 ?；要使电路中两灯并联，只要将导线 ?接到 ?。

你见过住宾馆的房卡吗？如图所示，当客人进入房间后只有把房卡插入槽中，房间内的灯和插座才会有电。从物理学的角度分析，房卡的作用相当于电路中的（　　）

A．开关 B．导线 C．电源 D．用电器
6、用导线连接电路元件时，下列说法中错误的是（　　）
A．连接电路的过程中，开关必须断开 B．连接电池盒两极的导线，不能直接相连
C．连接电路时，只能从电源正极开始连接 D．导线接在接线柱上时，应旋紧并保证接触良好
7、关于电流的形成原因，下列说法中正确的是（ ）
A、只有电子的定向移动才能形成电流 B、只有正电荷的定向移动才能形成电流
C、只有正、负电荷同时定向移动才能形成电流 D、金属中的电流是自由电子定向移动形成的
8、某同学按照图所示的实物图画出电路图，则图中所画电路图正确的是（　　）

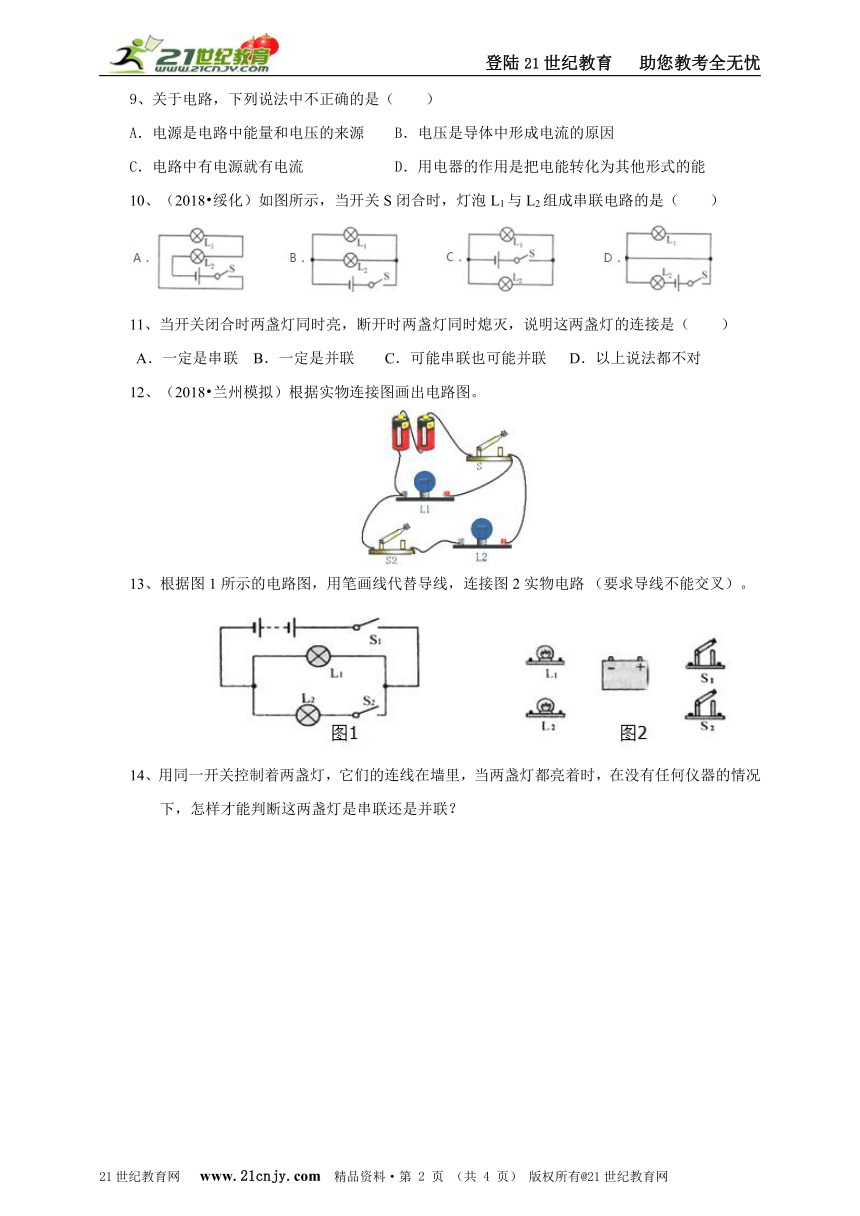

9、关于电路，下列说法中不正确的是（　　）
A．电源是电路中能量和电压的来源 B．电压是导体中形成电流的原因
C．电路中有电源就有电流 D．用电器的作用是把电能转化为其他形式的能
10、（2018?绥化）如图所示，当开关S闭合时，灯泡L1与L2组成串联电路的是（　　）
当开关闭合时两盏灯同时亮，断开时两盏灯同时熄灭，说明这两盏灯的连接是（　　）
A．一定是串联 B．一定是并联 C．可能串联也可能并联 D．以上说法都不对
12、（2018?兰州模拟）根据实物连接图画出电路图。
13、根据图1所示的电路图，用笔画线代替导线，连接图2实物电路?（要求导线不能交叉）。

14、用同一开关控制着两盏灯，它们的连线在墙里，当两盏灯都亮着时，在没有任何仪器的情况下，怎样才能判断这两盏灯是串联还是并联？答案与解析
定向移动；负电荷
正；负；相反
用电器；电源
短路；c；d；C（或a；A）
5、开关
6、C
【解析】连接实物时，连接过程中开关必须是断开的，防止触电或烧坏电路元件；当用导线直接把电源两极相连没有通过任何用电器，会使电源短路，电路中电流过大，容易造成电源烧毁甚至火灾；电路连接要按照顺序进行，可以从正极开始连接，也可以从负极开始连接；导线在接线柱上时；为了接线更牢固，需要顺时针旋紧导线，以避免接触不良或接线处电阻过大。故选项C错误。
7、D
【解析】电荷的定向移动形成电流，形成电流的可以是正电荷也可以是负电荷的定向移动；金属导电靠的是自由电子，自由电子定向移动形成了电流，所以D正确。
8、D
【解析】实物图可知，两灯并联，一个开关控制干路，一个开关控制下面的灯泡所在支路。 A图中电路图两灯串联，与实物图不相符；B图中电路图两灯并联，两开关都在干路上，与实物图不相符；C图中电路图两灯并联，有三个开关，与实物图不相符；D图中电路图两灯并联，干路和支路上各有一个开关，与实物图相符。
9、C
【解析】电源是提供电能的装置，是电路中能量和电压的来源，故A正确；电压是导体中形成电流的原因，故B正确；形成电流的条件是：有电源和电路是通路，故C错误；用电器的作用是把电能转化为其他形式的能，故D正确。
10、A
11、C
【解析】如果两盏灯串联，则开关闭合时，两盏灯同时工作，断路时两盏灯同时熄灭； 如果两盏灯并联，开关在干路上，则同样可以让两个灯泡同时亮同时熄灭； 故两个灯泡连接的方式可以串联也可以并联。 故选：C。
12、【解析】从实物图可以看出，电流从正极出发，经开关S分支，一支流向灯泡L1，另一支流向灯泡L2、开关S2，然后两支电流汇合，共同回到负极，如图所示：

13、【解析】采用“电流流向法”，电流从电源正极出发，依次串联开关S1、开关S2、灯泡L2回到电源的负极，再将灯泡L1并联在灯泡L2和开关S2的两端即可，如下图所示：

14、【解析】根据并联时用电器互不影响，串联时用电器互相影响可知：取掉一个灯泡，如果另一个灯亮，则这两盏灯是并联的；如果另一个灯不亮，则这两盏灯是串联的。
