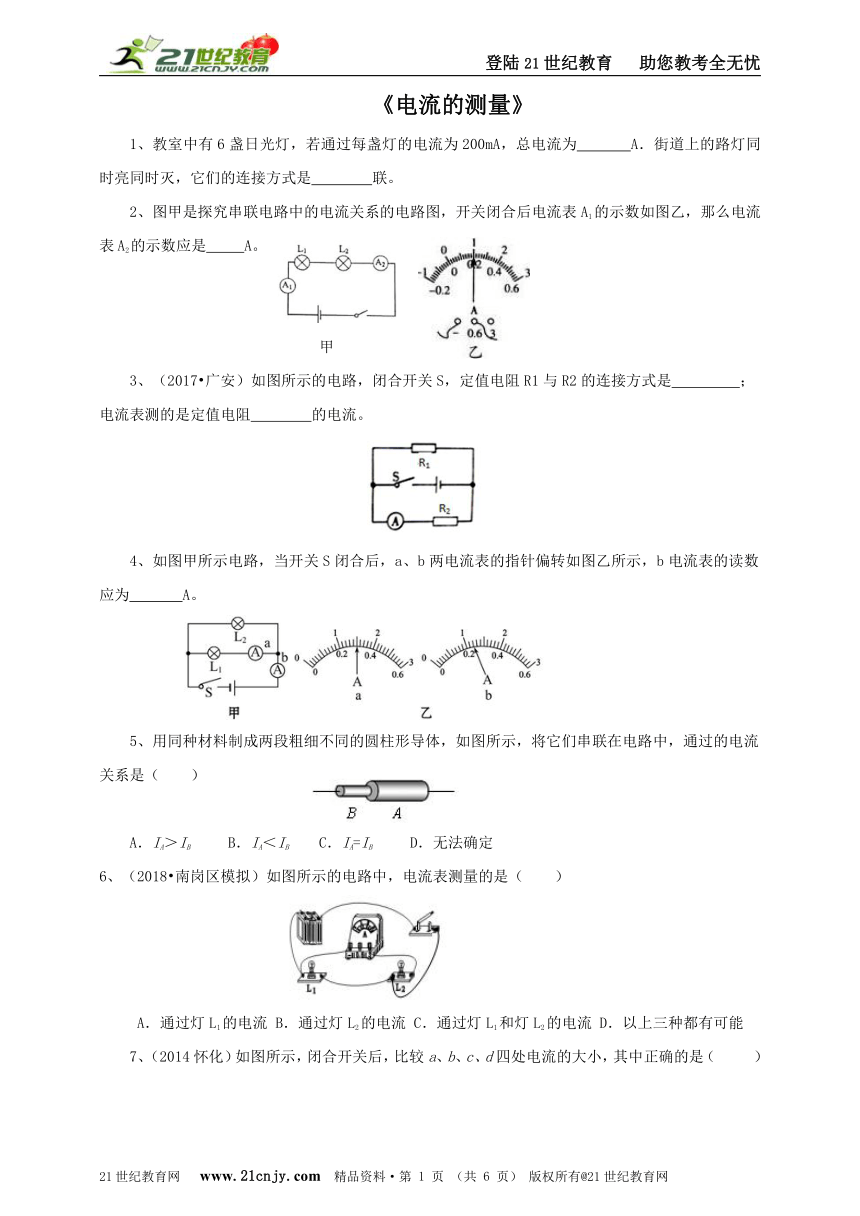

4.2 电流的测量 试卷

《电流的测量》
1、教室中有6盏日光灯，若通过每盏灯的电流为200mA，总电流为 ?A．街道上的路灯同时亮同时灭，它们的连接方式是? 联。
2、图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A2的示数应是 A。
甲
3、（2017?广安）如图所示的电路，闭合开关S，定值电阻R1与R2的连接方式是 ?；电流表测的是定值电阻? 的电流。

4、如图甲所示电路，当开关S闭合后，a、b两电流表的指针偏转如图乙所示，b电流表的读数应为? A。

5、用同种材料制成两段粗细不同的圆柱形导体，如图所示，将它们串联在电路中，通过的电流关系是（ ）
A．IA＞IB B．IA＜IB C．IA=IB D．无法确定
6、（2018?南岗区模拟）如图所示的电路中，电流表测量的是（　　）

A．通过灯L1的电流 B．通过灯L2的电流 C．通过灯L1和灯L2的电流 D．以上三种都有可能
7、（2014怀化）如图所示，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（ ）
A．Ia=Id B．Ia＜Ib C．Ib＞Ic D．Ic=Id

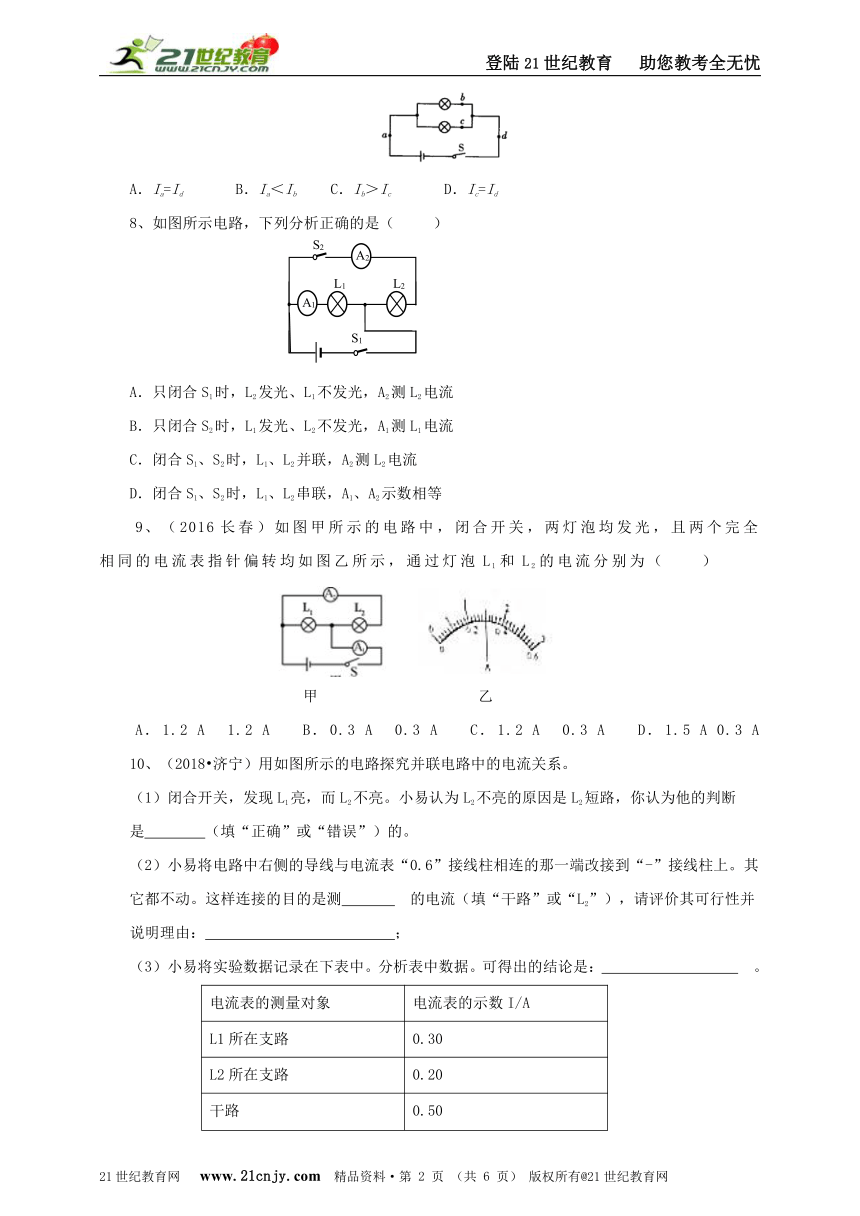

8、如图所示电路，下列分析正确的是（ ）
A．只闭合S1时，L2发光、L1不发光，A2测L2电流
B．只闭合S2时，L1发光、L2不发光，A1测L1电流
C．闭合S1、S2时，L1、L2并联，A2测L2电流
D．闭合S1、S2时，L1、L2串联，A1、A2示数相等
9、（2016长春）如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）
甲 乙
A．1.2 A 1.2 A B．0.3 A 0.3 A C．1.2 A 0.3 A D．1.5 A 0.3 A
（2018?济宁）用如图所示的电路探究并联电路中的电流关系。
闭合开关，发现L1亮，而L2不亮。小易认为L2不亮的原因是L2短路，你认为他的判断是? （填“正确”或“错误”）的。
小易将电路中右侧的导线与电流表“0.6”接线柱相连的那一端改接到“-”接线柱上。其它都不动。这样连接的目的是测 ?的电流（填“干路”或“L2”），请评价其可行性并说明理由： ?；
电流表的测量对象
电流表的示数I/A
L1所在支路
0.30
L2所在支路
0.20
干路
0.50
小易将实验数据记录在下表中。分析表中数据。可得出的结论是： ?。

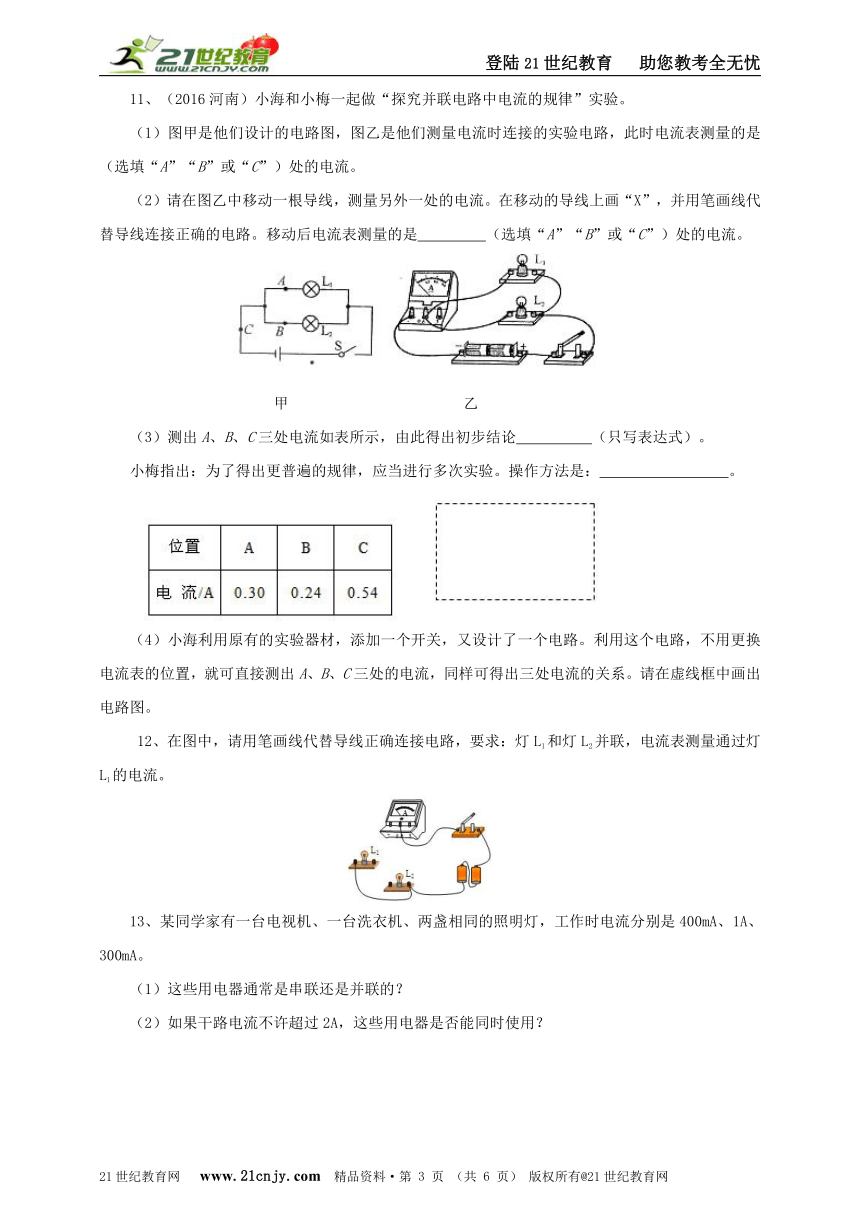

11、（2016河南）小海和小梅一起做“探究并联电路中电流的规律”实验。
（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是 （选填“A”“B”或“C”）处的电流。
（2）请在图乙中移动一根导线，测量另外一处的电流。在移动的导线上画“X”，并用笔画线代替导线连接正确的电路。移动后电流表测量的是 （选填“A”“B”或“C”）处的电流。
甲 乙
（3）测出A、B、C三处电流如表所示，由此得出初步结论 （只写表达式）。
小梅指出：为了得出更普遍的规律，应当进行多次实验。操作方法是： 。

（4）小海利用原有的实验器材，添加一个开关，又设计了一个电路。利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系。请在虚线框中画出电路图。
12、在图中，请用笔画线代替导线正确连接电路，要求：灯L1和灯L2并联，电流表测量通过灯L1的电流。

13、某同学家有一台电视机、一台洗衣机、两盏相同的照明灯，工作时电流分别是400mA、1A、300mA。
（1）这些用电器通常是串联还是并联的？
（2）如果干路电流不许超过2A，这些用电器是否能同时使用？
答案与解析
1、1.2；并
2、0.2
【解析】根据图乙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.2A；
根据电路图可知，两灯泡串联，电流表都测量电路电流，因为串联电路处处电流相等，因此电流表A2的示数与电流表A1的示数相等，都为0.2A。
并联；R2
【解析】由图可知，电路中有两条电流的路径，两个电阻是并联连接； 电流表与电阻R2串联在同一支路中，因此是测量的R2支路的电流。
4、1.2
【解析】 由电路图可知，两灯泡并联，电流表a测L1支路的电流，电流表b测干路电流， 因为并联电路中干路电流等于各支路电流之和，且b电流表指针的偏转角小于a电流表指针的偏转角， 所以b电流表的量程为0～3A，分度值为0.1A，示数为1.2A。
5、C
6、B
【解析】开关闭合后，电流从电源正极开始分支，一路经过灯泡L2、电流表，另一路经过灯泡L1，然后两路汇合共同流向负极，因此两灯并联连接；电流表测量灯泡L2的电流。
7、A
8、C
【解析】只闭合S1时，L1发光；只闭合S2时，L1、L2不发光；闭合S1、S2时，L1、L2并联，A2测L2电流，所以C正确。
9、C
【解析】经分析可知，电流表A1选择的量程是0～3A，分度值为0.1A，所以电流表A1的示数为干路电流1.5A；电流表A2选择的量程是0～0.6A，分度值是0.02A，所以电流表的示数为I2=0.3A，即通过灯L2的电流为0.3A；那么通过灯L1的电流大小为：I1=I总-I2=1.5A-0.3A=1.2A，选项C正确。
10、（1）错误；（2）L2；电流表的正负接线柱接反了；（3）并联电路中干路电流等于各支路电流的和
【解析】（1）并联电路灯泡一个亮一个不亮，不亮的灯泡一定不是短路，若短路，两个灯泡会同时短路，都不发光，故障为灯泡L2断路，故他的判断错误；
当将电路中右侧的导线与电流表“0.6”接线柱相连的那一端改接到“-”接线柱上。其它都不动，这时电流表与灯泡L2串联，测量灯泡L2的电流，但这样做电流表的正负接线柱接反了，故不可行；
（3）由表中数据知：I=I1+I2，故可以得出：并联电路中干路电流等于各支路电流的和。
11、（1）C；（2）电路连接如上图：A或B；（3）IC=IA+IB；换上规格不同的灯泡多次实验；（4）电路图如解析所示。
【解析】（1）电流表在干路上测量干路的电流，即C点的电流；
让电流表测量另一处的电流，也就是测量支路的电流，左图测量的是A点的电流，右图测量的是B点的电流，电路连接如图所示：

（3）并联电路中，干路电流等于各支路电流的和，即IC=IA+IB，为得出普遍结论，实验时应采用不同规格的灯泡进行多次实验；
（4）在不更换电流表位置的情况下，在支路上各接一个开关即可完成实验要求即，电路如图所示：
12、【解析】根据实物电路连接要求，本题的开关应是干路开关，灯L1和灯L2并联，电流表与L1串联。如图：

13、解析：（1）因为家庭电路中各用电器工作时互不影响，所以这些用电器是并联连接；
（2）因为并联电路中，干路电流等于各支路电流之和，所以干路电流：I总=0.4A+1A+0.3A×2=2A，所以这些用电器可以同时使用。
