探究串并联电路的电压规律课件(共27张PPT)

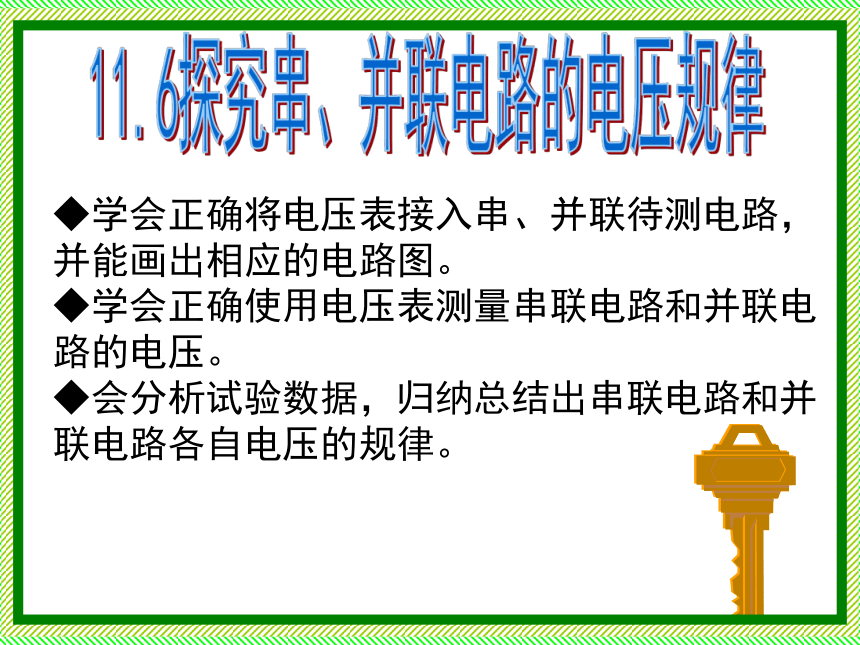

课件27张PPT。11.6探究串、并联电路的电压规律◆学会正确将电压表接入串、并联待测电路，并能画出相应的电路图。
◆学会正确使用电压表测量串联电路和并联电路的电压。
◆会分析试验数据，归纳总结出串联电路和并联电路各自电压的规律。

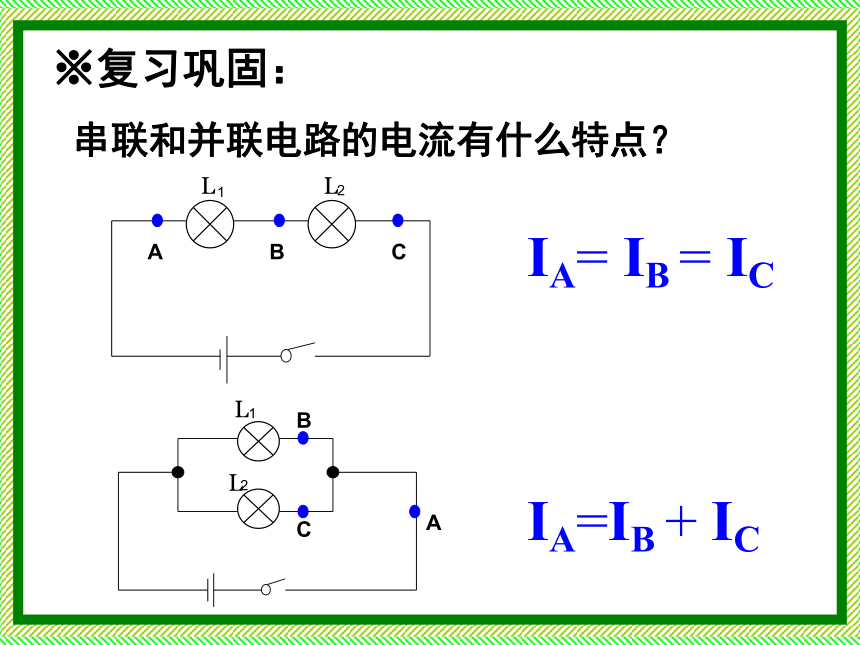

IA= IB = IC※复习巩固：

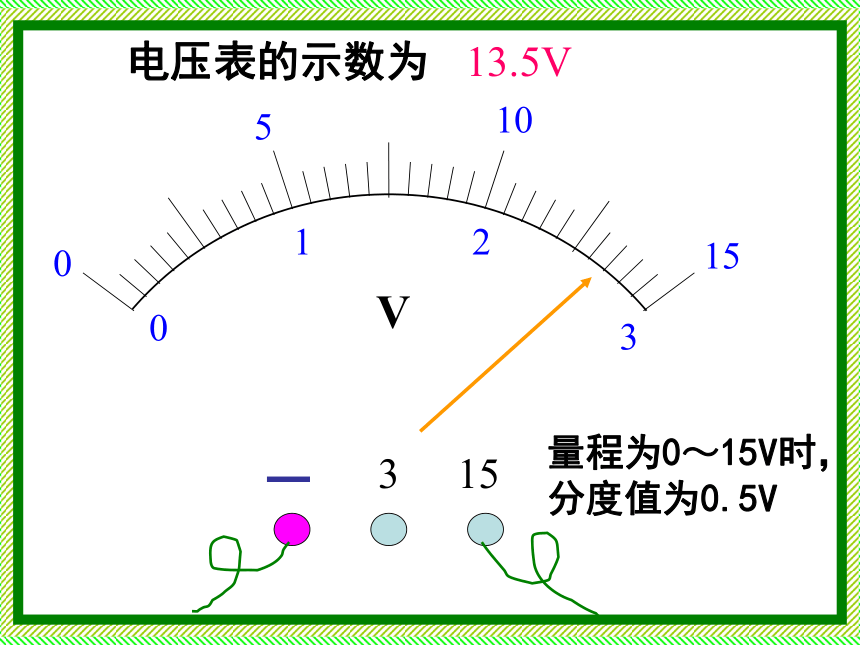

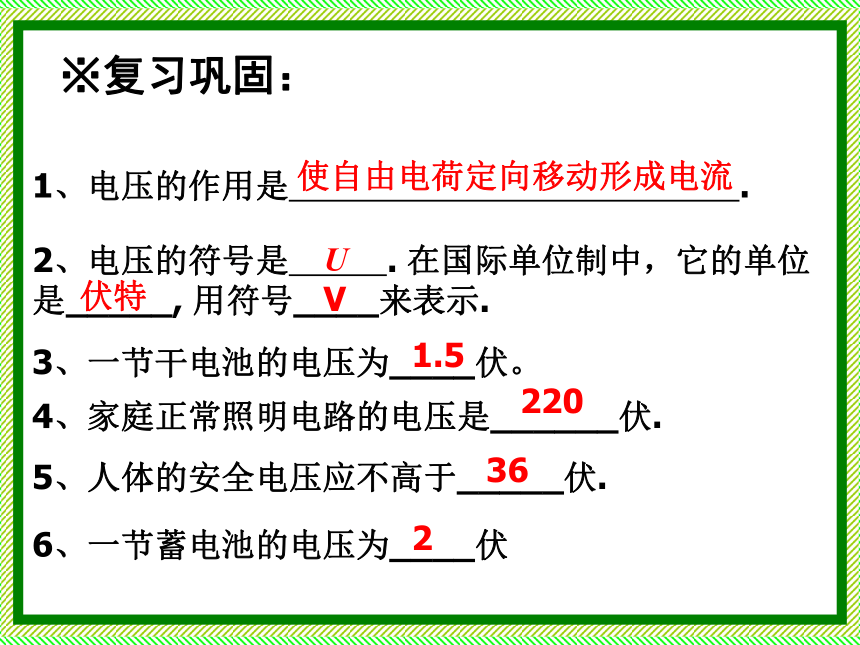

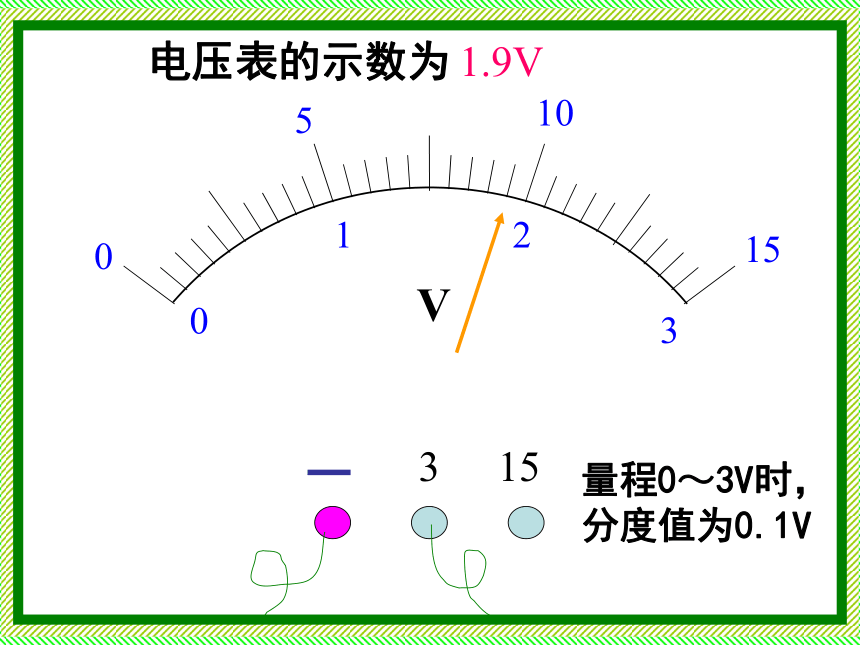

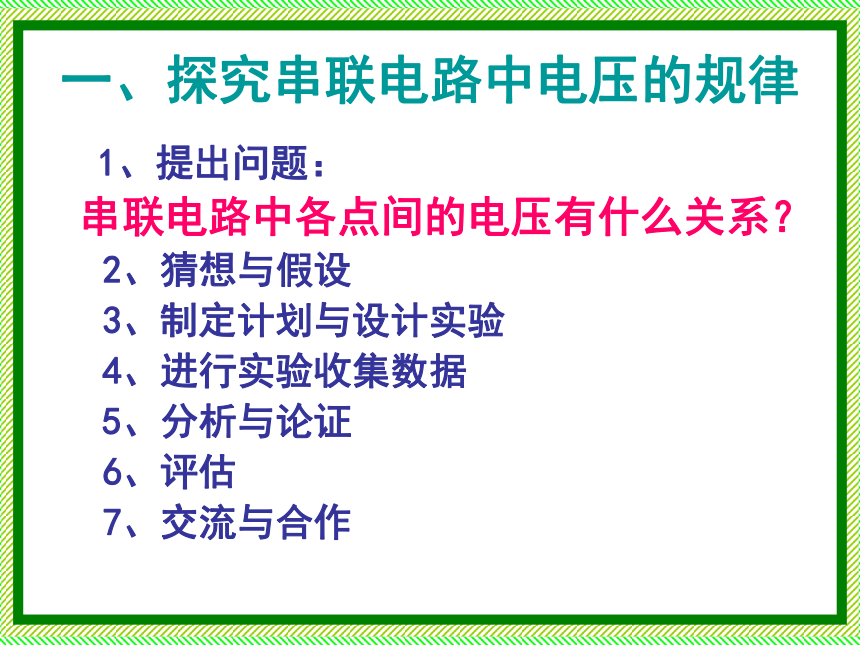

串联和并联电路的电流有什么特点？IA=IB + IC1、电压的作用是 . 2、电压的符号是 . 在国际单位制中，它的单位是_____, 用符号____来表示.3、一节干电池的电压为____伏。4、家庭正常照明电路的电压是______伏. 5、人体的安全电压应不高于_____伏. 6、一节蓄电池的电压为____伏 使自由电荷定向移动形成电流U伏特V1.5220362※复习巩固：量程0～3V时，分度值为0.1V 电压表的示数为 1.9V电压表的示数为13.5V量程为0～15V时，分度值为0.5V一、探究串联电路中电压的规律 1、提出问题：
串联电路中各点间的电压有什么关系？
2、猜想与假设
3、制定计划与设计实验
4、进行实验收集数据
5、分析与论证
6、评估

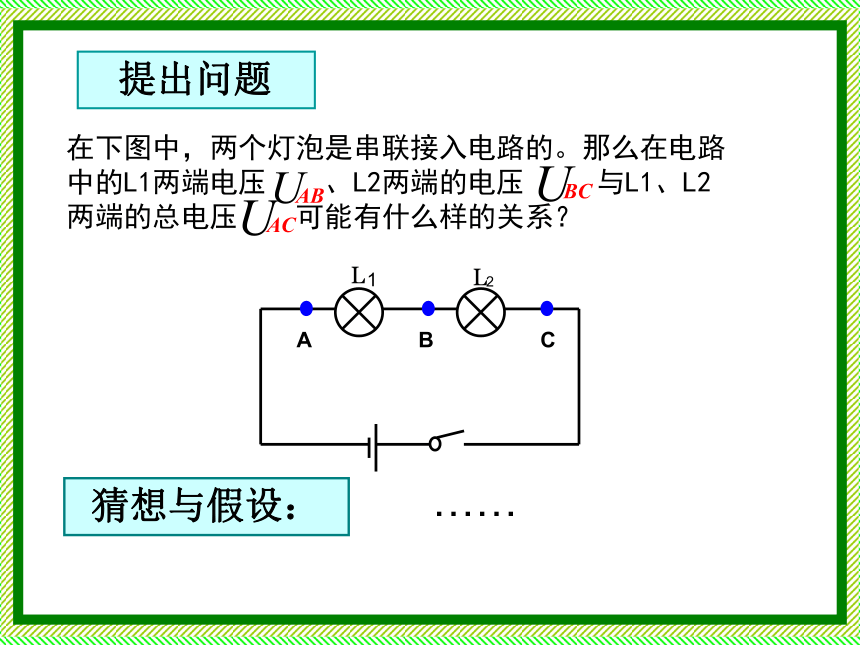

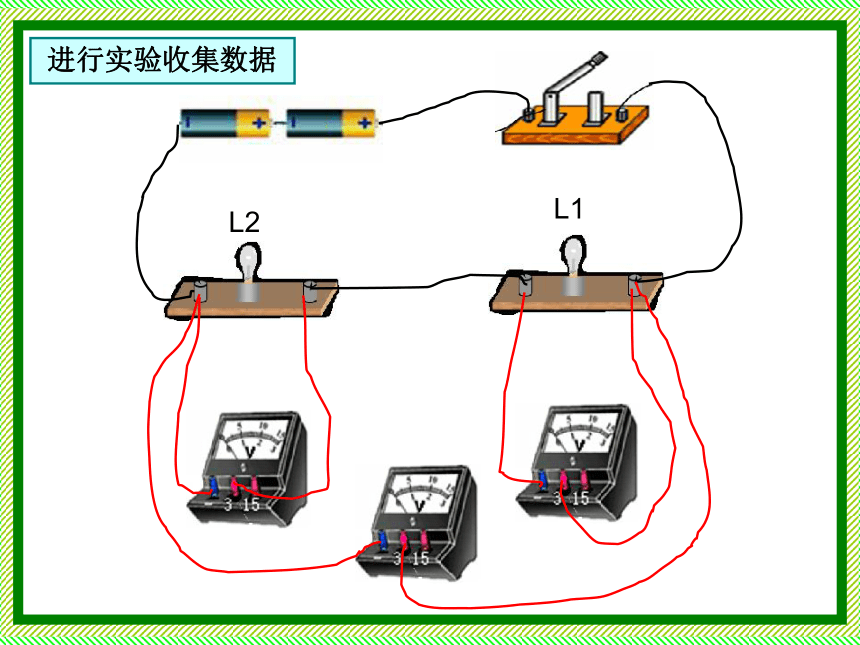

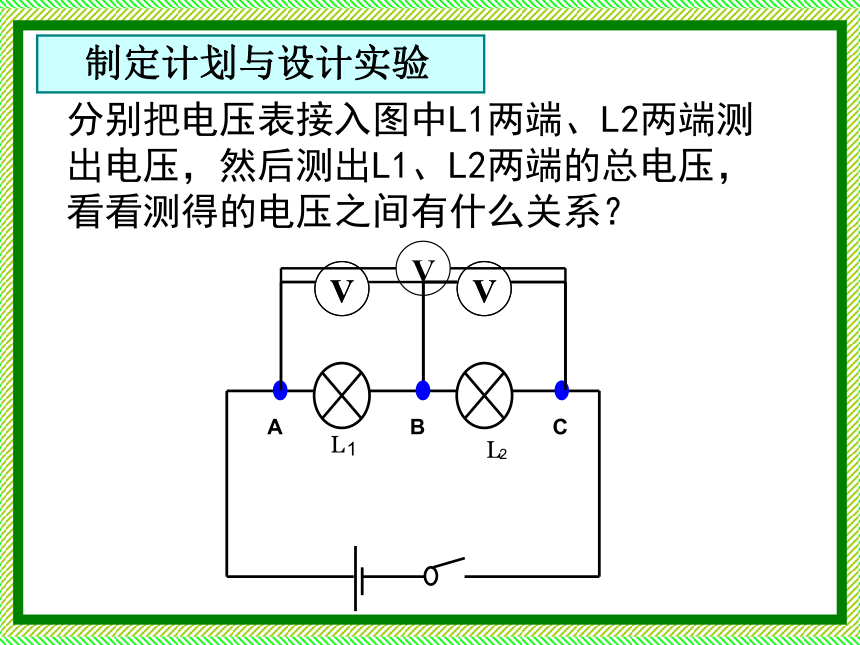

7、交流与合作 提出问题在下图中，两个灯泡是串联接入电路的。那么在电路中的L1两端电压 、L2两端的电压 与L1、L2两端的总电压 可能有什么样的关系？ 猜想与假设：……ABACBC 制定计划与设计实验分别把电压表接入图中L1两端、L2两端测出电压，然后测出L1、L2两端的总电压，看看测得的电压之间有什么关系？ 进行实验收集数据L1L2 分析与论证由数据我们可以看出：串联电路两端总电压等于各部分电路两端电压之和ABACBCABACBC=+/V/V/V评估、交流与合作为了确保实验结论的准确性和普遍性，实验设计应该考虑到：
①多进行几次实验
②每次实验选用不同的规格的小灯泡或其它用电器
③改用不同电压的电源，
④将用电器的个数由两个改为三个或更多。
这样才能使实验结论更具有普遍性。二、探究并联电路中电压的规律1、提出问题：
并联电路中各点间的电压有什么关系？
2、猜想与假设
3、制定计划与设计实验
4、进行实验收集数据
5、分析与论证
6、评估
7、交流与合作 提出问题在下图中，两个灯泡是并联接入电路的。那么在电路中的L1两端、L2两端的电压与L1、L2两端的总电压可能有什么样的关系？ 猜想与假设…… 制定计划与设计实验分别把电压表接入图中L1两端、L2两端测出电压，然后测出L1、L2两端的总电压，看看测得的电压之间有什么关系？ 进行实验收集数据L1L2 分析与论证由数据我们可以看出：并联电路两端总电压等于各支路两端的电压评估、交流与合作12/V/V/V12==1、如图，闭合开关后，电压表V的示数是14V，电压表V1的示数是8V，那么电压表V2的示数应该是多少？12课堂练习12==-14V-8V=6V解：答：电压表V2的示数是6V。2、如图所示，电源电压为3V，电压表的示数为1V，则灯泡L1和L2两端的电压分别为（ ）
A 1V、2V B 1V、1V
C 2V、1V D 无法确定C 3、一种节日小彩灯是由多个小灯泡串联而成的，若每个彩灯上标注的正常工作电压是12V，则应将 个彩灯 （填“串”或“并”）联接在家庭电路两端。
19串 2、若将20只相同的小灯泡串联接在220 V的电路中，每只小灯泡两端的电为? ? ? ??V，若将20只相同的小灯泡并联接在110 V的电路中，每只小灯泡两端的电压为? ? ? ? ??V。111104、在图6-15所示的电路图中，能用电压表正确测出灯Ll两端电压的是（ ）ABCDD5、如图电路中当闭合开关后，电路正常工作，两只电压表指针位置如右图，则L1、L2两端的电压分别是（ ）L2A、4.8V 1.2V B、6V 1.2V
C、1.2V 6V D、1.2V 4.8VA课堂小结1、串联电路两端总电压等于各部分电路两端电压之和。ABACBC=+2、并联电路两端总电压等于各支路两端的电压12==表达式为：表达式为：防止废旧电池对环境的危害废旧电池中含有重金属镉、铅、汞、镍、锌等，其中镉、铅、汞是对人体危害较大的物质。
我国是世界上头号干电池生产和消费大国 ，电池污染现象不容乐观 。
巩固提高 6、如图.当开关闭合后，用电压表测a、b两点间电压时示数为15V，测得a、c间电压为11V，测得b、d间电压为9V，则L1 、L2、L3两端电压分别为（ ）A、4V，5V，6V
B、6V，5V，4V
C、11V，20V，9V
D、5V，4V，6VA7、如图两盏相同的灯泡在电路闭合后都能正常发光，过一会儿，两盏灯都熄灭了，此时电路中的电流表没有示数，但电压表有示数，那么电路发生故障可能是 （ ）A、L1灯丝断了
B、L2灯丝断了
C、L1灯短路
D、L2灯短路L1L2A 8、如图当S闭合时，V1示数为8V，V2示数为10V，若电源电压为12V，则L2两端电压是多少？9．在图6-19所示的电路中,当S1闭合,S2、S3断开时,电压表的示数为6 V,当S1、S3断开, S2闭合时, 电压表的示数为3 V.求：
（1）电源电压是多少?
（2）当S1、S3闭合, S2断开时, 电压表的示数为多少?S3L1
