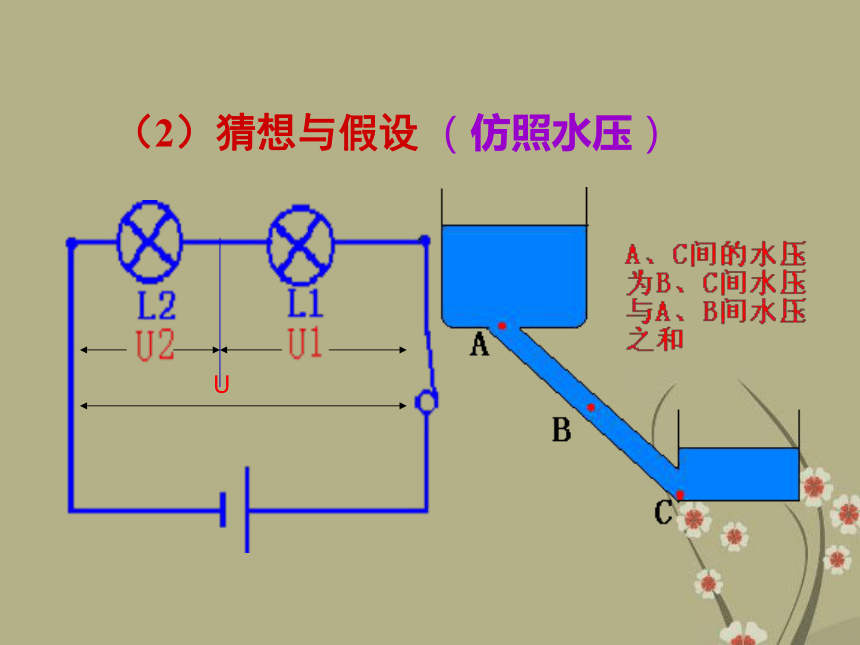

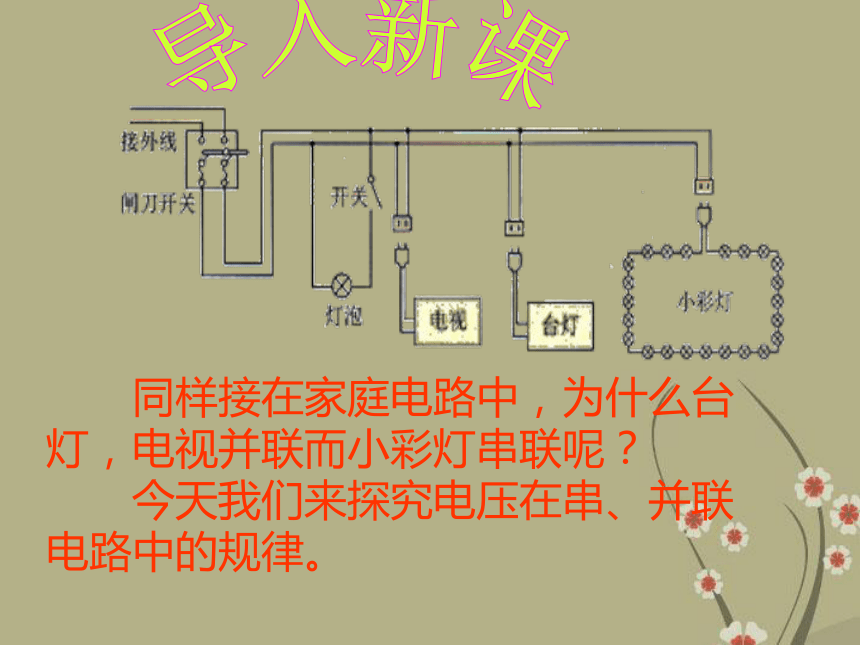

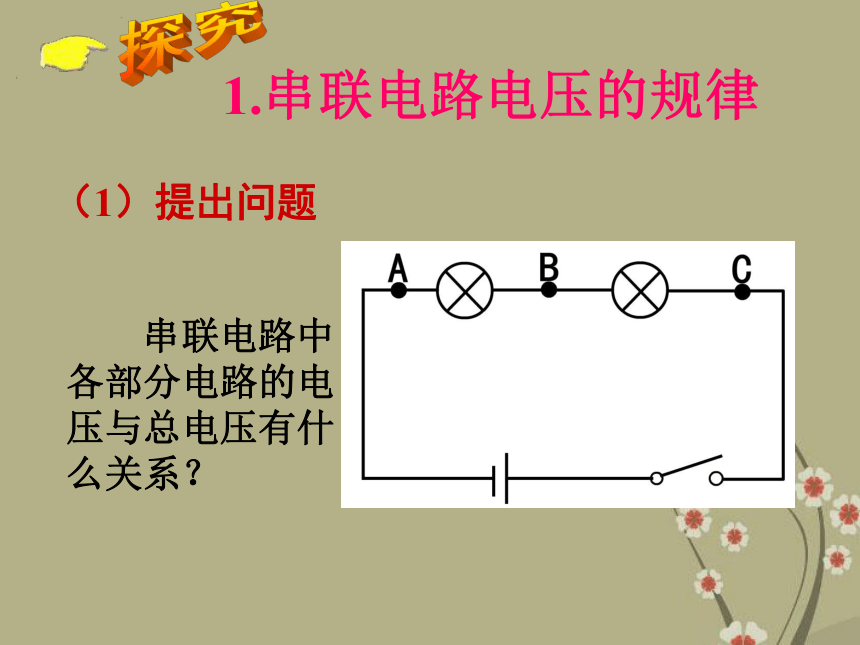

课件30张PPT。 同样接在家庭电路中，为什么台灯，电视并联而小彩灯串联呢？ 今天我们来探究电压在串、并联电路中的规律。导入新课§6-2 探究串、并联电路电压的规律1.串联电路电压的规律2.并联电路电压的规律本节导航1.串联电路电压的规律 （1）提出问题 串联电路中各部分电路的电压与总电压有什么关系？（2）猜想与假设 （仿照水压）

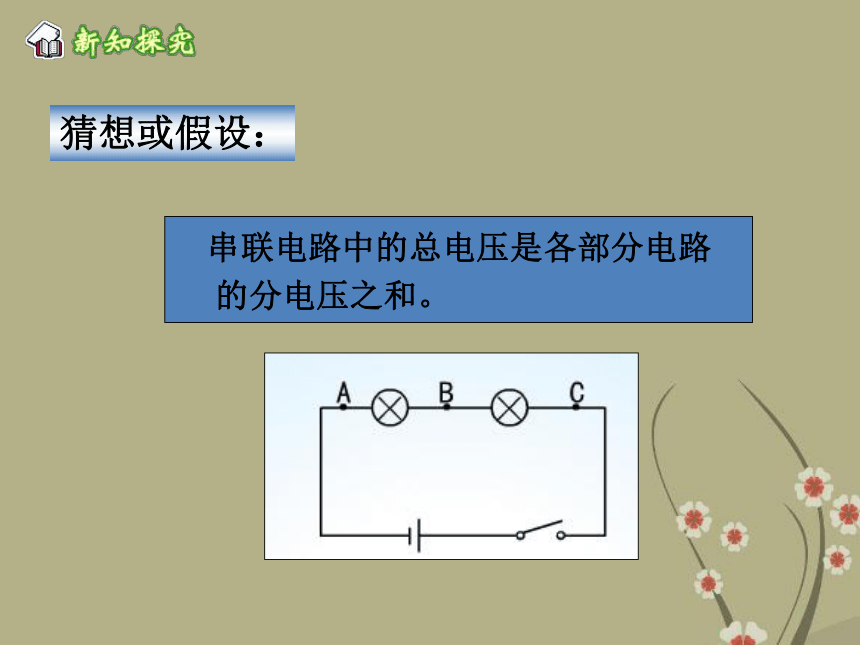

猜想或假设： 　串联电路中的总电压是各部分电路

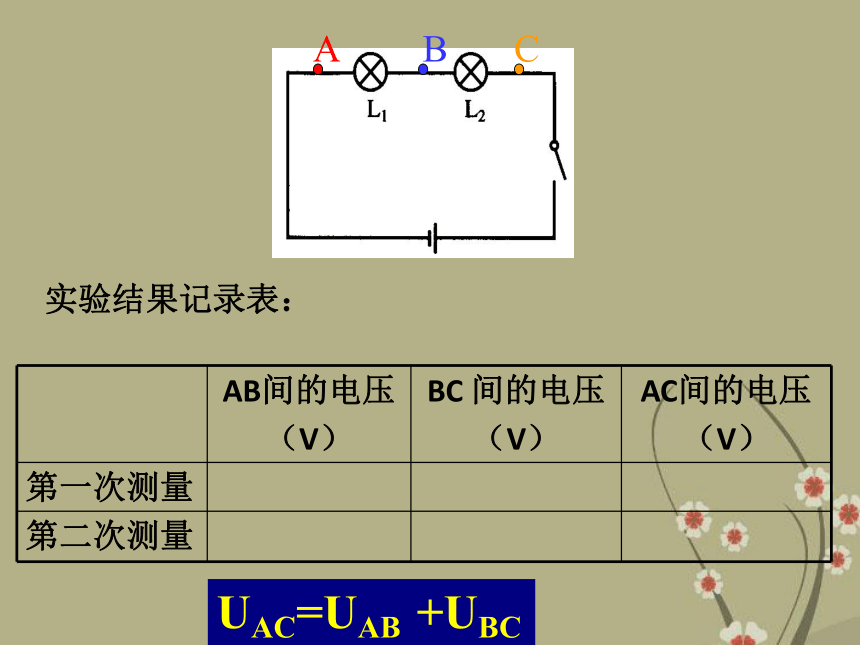

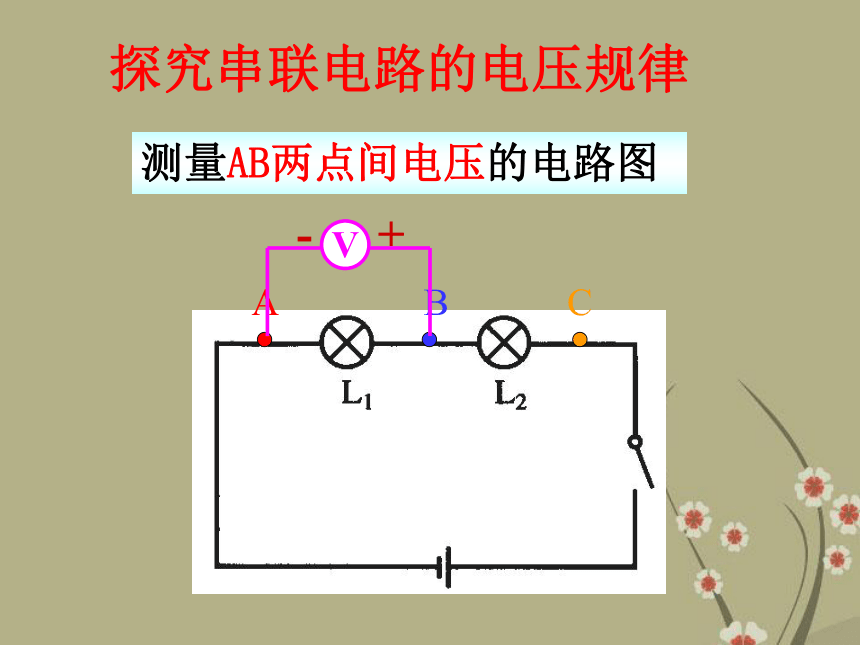

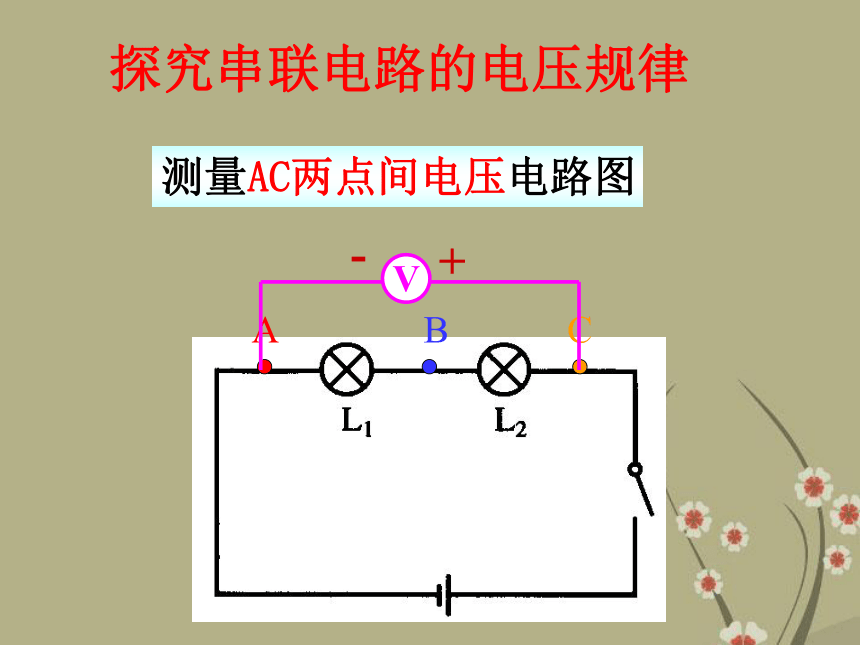

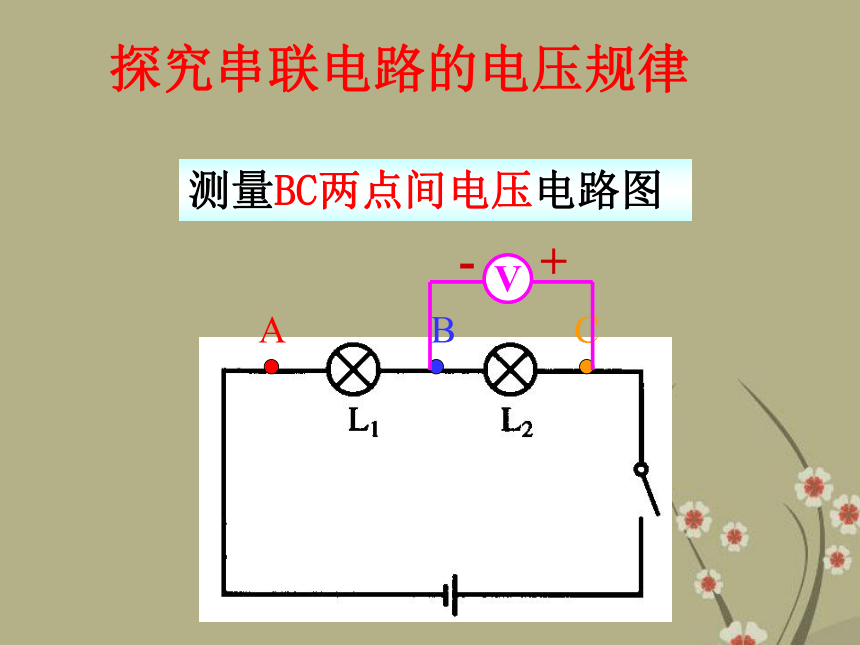

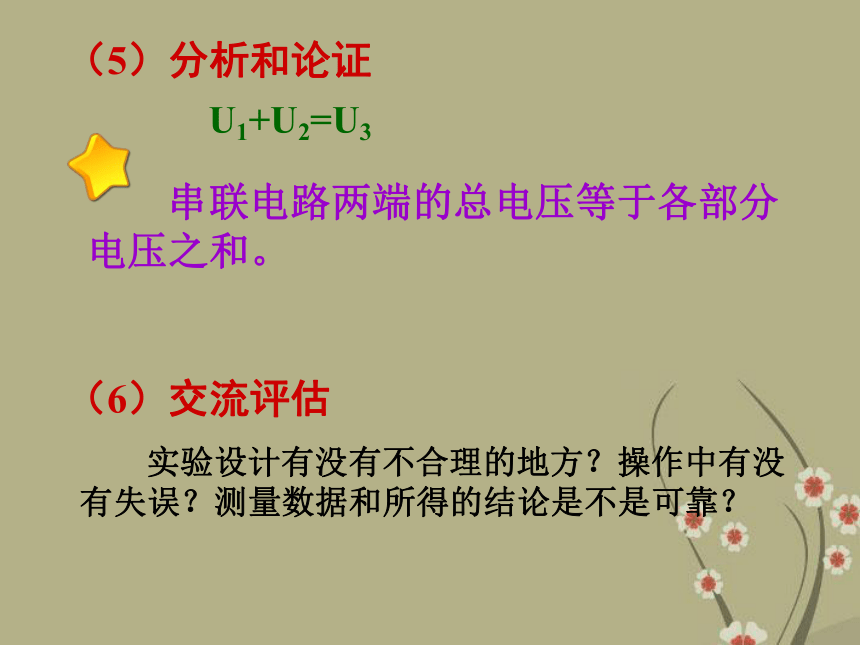

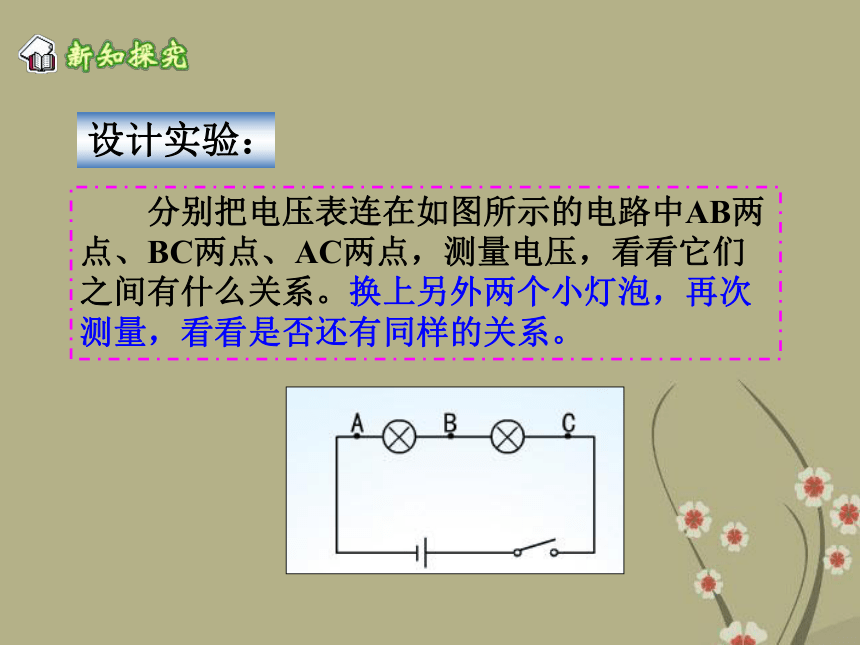

的分电压之和。设计实验： 　　分别把电压表连在如图所示的电路中AB两点、BC两点、AC两点，测量电压，看看它们之间有什么关系。换上另外两个小灯泡，再次测量，看看是否还有同样的关系。探究串联电路的电压规律测量AB两点间电压的电路图 +-探究串联电路的电压规律测量BC两点间电压电路图 +-探究串联电路的电压规律测量AC两点间电压电路图+-实验结果记录表：UAC=UAB +UBC（5）分析和论证 串联电路两端的总电压等于各部分电压之和。（6）交流评估 实验设计有没有不合理的地方？操作中有没有失误？测量数据和所得的结论是不是可靠？U1+U2=U3串联电路的电压规律串联电路两端的总电压等于各部分电路两端电压之和即 U总 = U1 +U22.并联电路电压的规律（1）提出问题 并联电路两端的总电压跟各个支路两端的电压有什么关系？（2）猜想或假设（仿照水压）探究并联电路的电压规律测第一条支路两端的电压的电路图+-+-测第二条支路两端的电压的电路图测并联电路总电压的电路图+-（3）设计实验——电路图测量L1两端的电压测量L2两端的电压总电压（4）进行实验两个灯泡并联的实验记录（5）分析和论证（6）交流评估 并联电路两端的总电压等于各支路两端的电压。U1 = U2 = U总并联电路的电压规律并联电路两端的总电压与各支路两端电压相等即 U总=U1 =U2探究串联电池组的电压规律V+-V+-串联电池组的电压等于各节电池的
电压之和。
U总=U1 +U2+U3探究并联电池组的电压规律V+-V+-并联电池组的电压等于每节电池的电压。
U=U1= U2 =U3 串联电路的总电压等于各部分电路两端的电压之和U1+U2=U；
并联电路中，各支路两端的电压等于总电压 U1=U2=U。小结 1. 现有4节干电池，下列说法正确的是（ ）
A. 每一节干电池的电压都与电池组总电压相同
B. 四节干电池都串联时，总电压跟任何一节电池电压一样大
C. 四节干电池并联时，总电压等于四节电池的和
D. 这四节干电池可组成6V的电源巩固练习D 2. C 1．相同之处是：都要选择合适的量程；都要弄清分度值后再读数；都要使电流从正接线柱流进，从副接线柱流出。
不同之处是：连接方法不同，电流表是串联在被测电路中，电压表要与被测电路并联；电流表的两个接线柱不允许直接连到电源两极上，而电压表就没有这样的规定，有时可以这样连接，以便测出电源两端的电压。动手动脑学物理 2. 2.5，2.5，6.3再见！
