人教版14.1热机（29ppt）

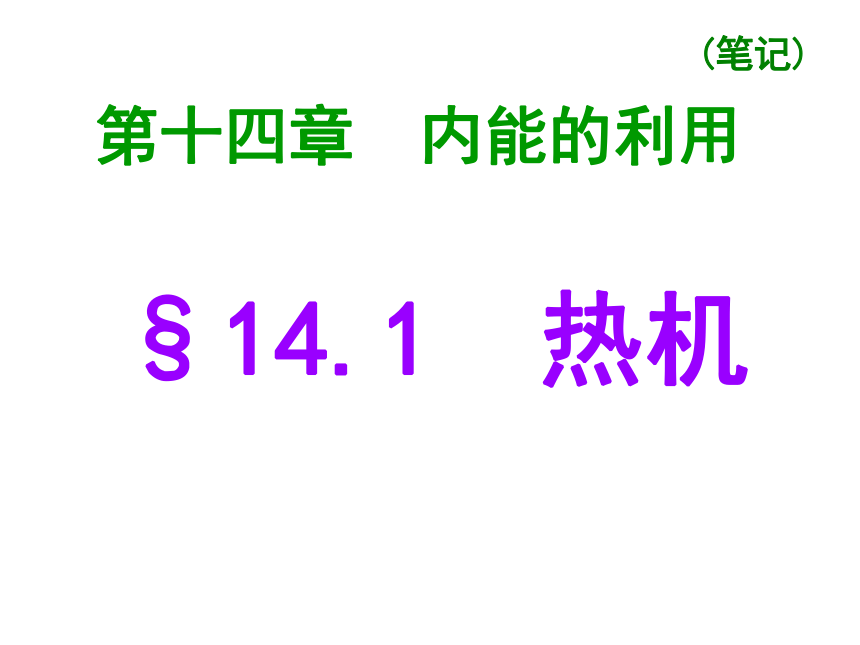

第十四章 内能的利用
§14.1 热机
(笔记)

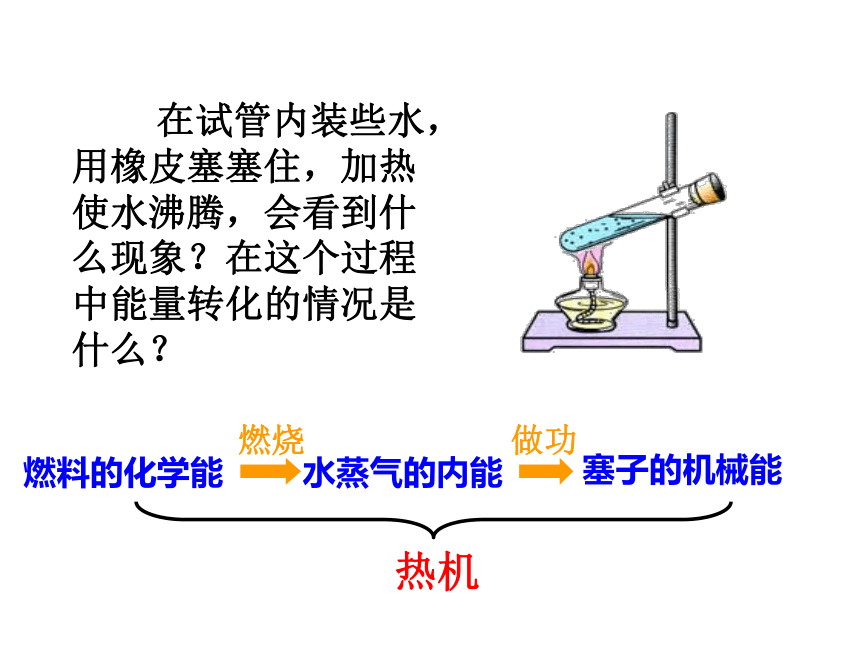

在试管内装些水，用橡皮塞塞住，加热使水沸腾，会看到什么现象？在这个过程中能量转化的情况是什么？
燃料的化学能
水蒸气的内能
塞子的机械能
热机
做功
燃烧

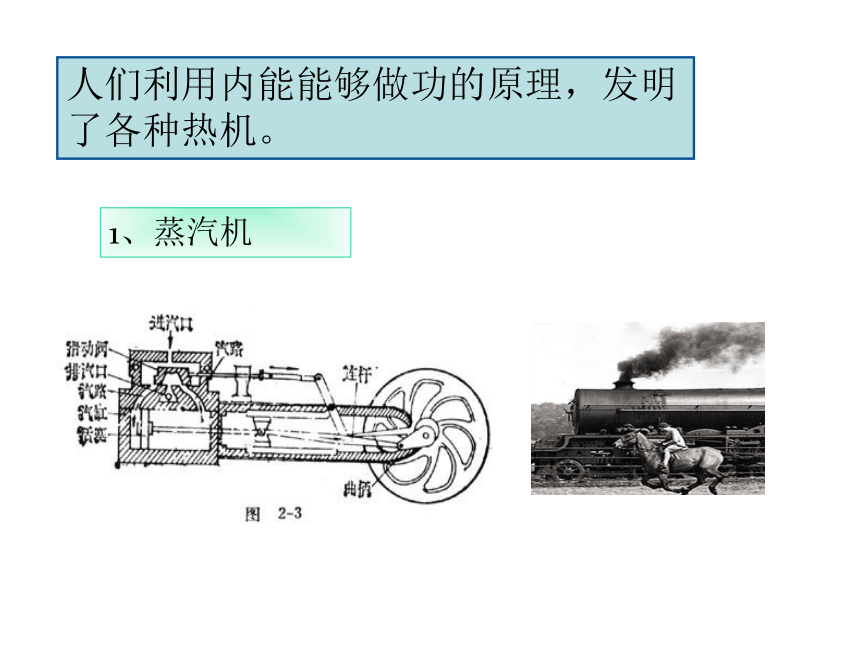

人们利用内能能够做功的原理，发明了各种热机。
1、蒸汽机

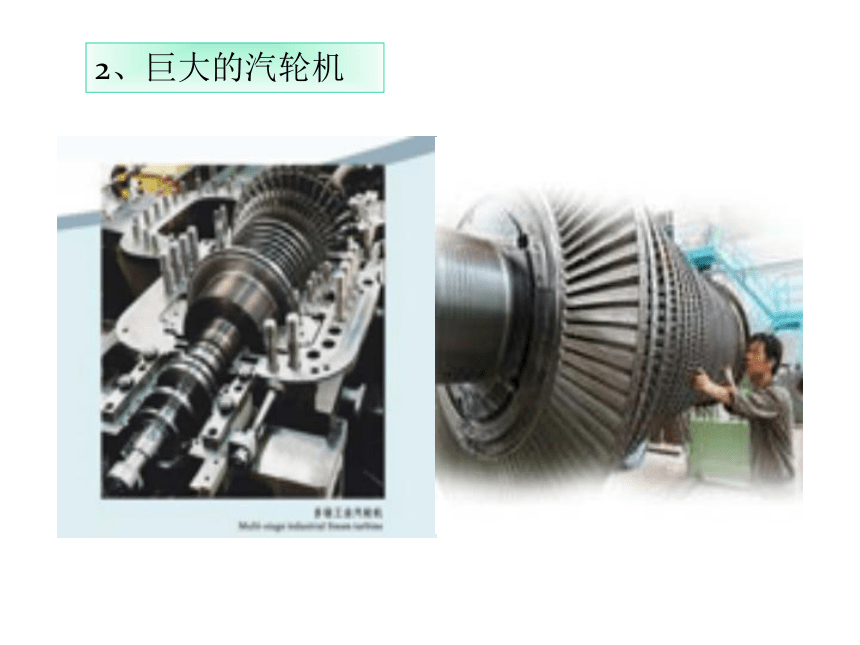

2、巨大的汽轮机

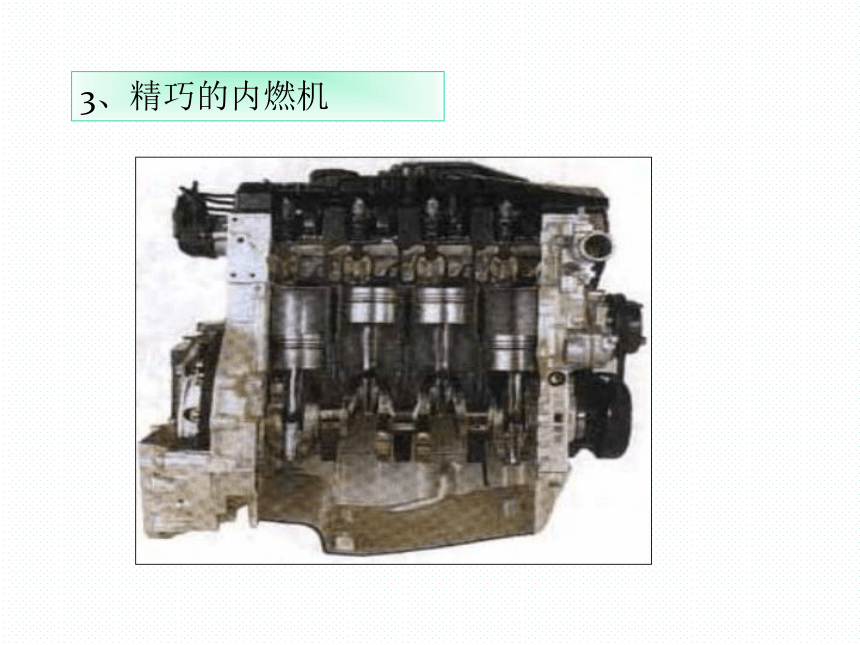

3、精巧的内燃机

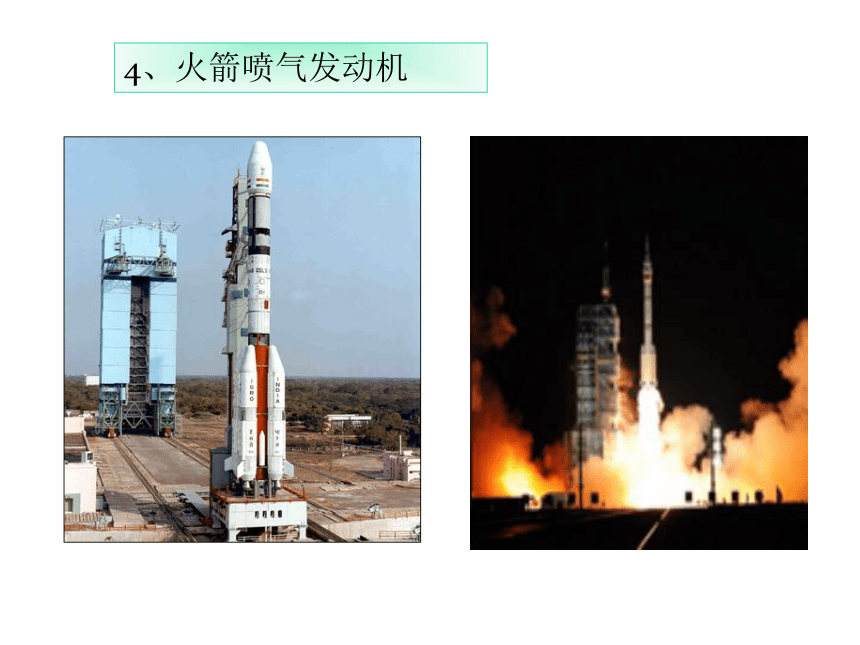

4、火箭喷气发动机

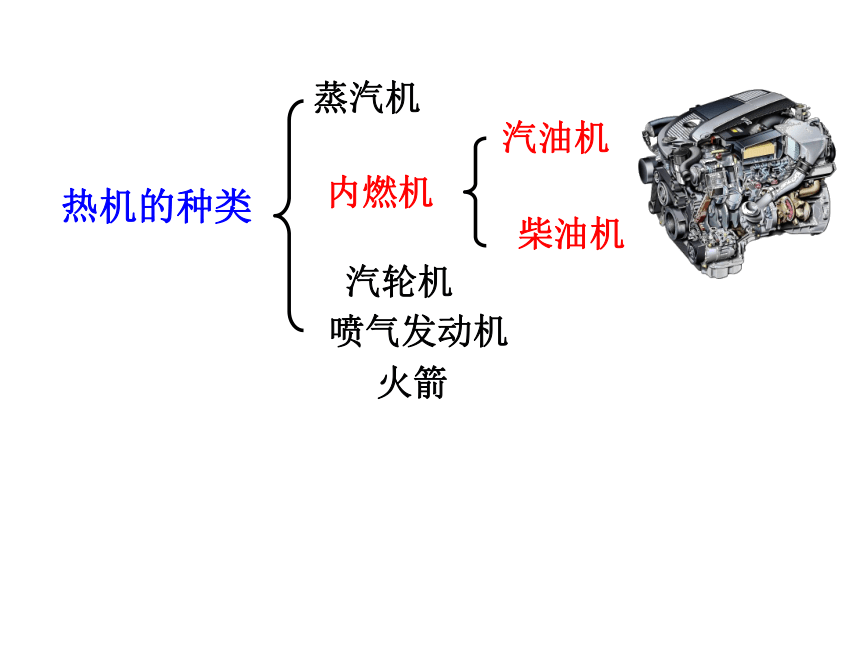

热机的种类
蒸汽机
内燃机
汽轮机
喷气发动机
火箭
汽油机
柴油机

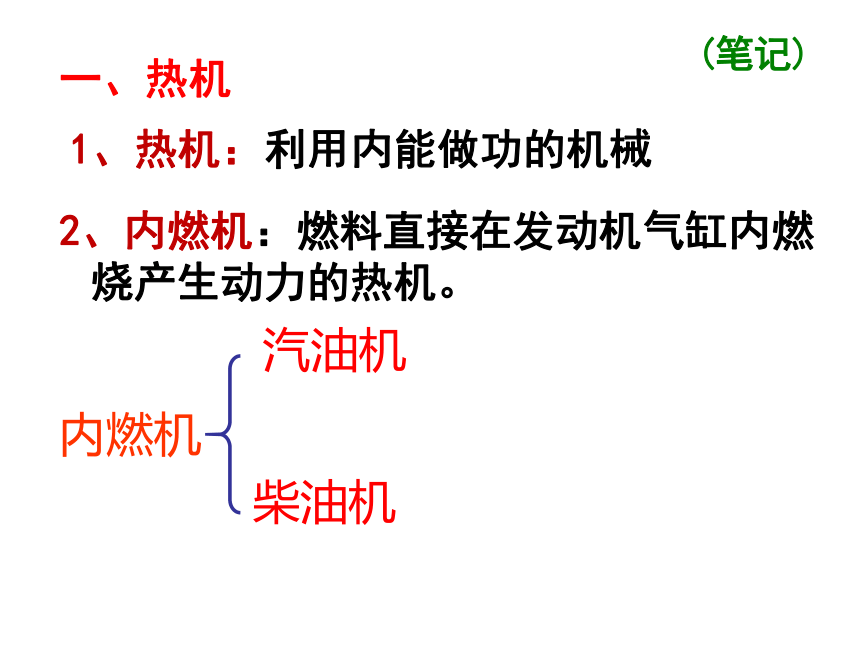

一、热机
2、内燃机：燃料直接在发动机气缸内燃烧产生动力的热机。


内燃机




汽油机
柴油机
(笔记)
1、热机：利用内能做功的机械
火花塞
汽缸
进气门
活塞
连杆
排气门
曲轴

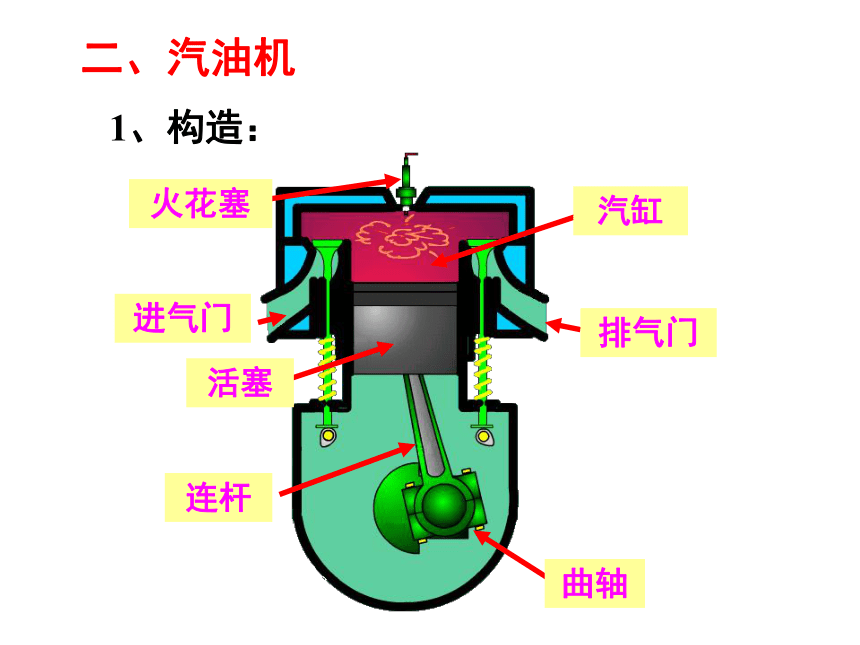

1、构造：
二、汽油机
汽油机工作时，活塞在汽缸里做往复运动，活塞从汽缸的一端运动到另一端的过程叫做冲程。
二、汽油机
1、构造：
汽缸
进气门 排气门
火花塞
活塞
连杆 曲轴
2、冲程：
活塞从汽缸的一端运动到另一端的过程，叫做一个冲程。
(笔记)
汽油机的工作过程
吸气
压缩
做功
排气
① 吸气冲程
进气门:打开
排气门:关闭
活塞:向下运动
汽油和空气的混合物进入汽缸
3.汽油机的冲程和工作循环
(笔记)
② 压缩冲程
进气门排气门:关闭
活塞:向上运动
燃料混合物被压缩
压强变大，温度升高
机械能 内能
(笔记)
③ 做功冲程
进气门排气门:关闭
火花塞产生电火花
燃料燃烧推动活塞向下运动对外做功
点燃方式：点燃式
内能 机械能
(笔记)
④ 排气冲程
进气门:关闭
排气门:打开
活塞:向上运动
废气排出汽缸
(笔记)
吸气
压缩
做功
排气
不断循环，连续工作
1个工作循环:
冲程
活塞往复
曲轴连杆
做功
吸气、压缩、排气冲程靠惯性转动
(笔记)
4个
2次
2转
1次
注意:
1. 在四个冲程中，哪些冲程发生了能量的转化？
想想议议
压缩冲程：
机械能
内能
做功冲程：
机械能
内能
2. 哪个冲程使汽车获得动力？
3. 哪个冲程排出了汽车的尾气？

4.一个工作循环，四个冲程，活塞往复运动两次，曲轴转两周，做功一次。
1 4 2 2 1
5.在一个工作循环中,有两个冲程涉及能量转化,这两个冲程是 冲程和 冲程.
做功
压缩
6.汽油机的四个冲程中只有 冲程对活塞做功，其它三个冲程要靠飞轮的
来完成。
7.进气门和排气门都关闭的冲程是
冲程和 冲程.
8.汽油机的特点:轻巧,常用在汽车、飞机、和小型农业机械上（如插秧机、机动喷雾器打草机，摩托车，汽车上）
做功
做功
压缩
惯性
三.柴油机
汽油机和柴油机的结构和在工作过程有什么相同点，有什么不同点？
喷油嘴
进气门
活塞
连杆
排气门
气缸
曲轴
柴油机的构造
火花塞
1．基本构造和主要部件的作用相似。
2 ．每个工件循环都经历四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。
3 ．四个冲程中，只有做功冲程对外做功，其余三个冲程靠飞轮惯性完成。
4 ．一个工作冲程中，活塞往复两次，飞轮转动两周，做功一次。
（一）相同点
1、构造不同：汽油机--火花塞，
柴油机--喷油嘴。
2 、燃料不同：汽油机燃料--汽油，
柴油机燃料--柴油。
3 、吸气不同：汽油机吸进汽油和空气的混合气体，柴油机只吸进空气。
4 、点火不同：汽油机--点燃式，
柴油机--压燃式。
（二）不同点
三.柴油机
(笔记)
练习：
一单缸四冲程汽油机，曲轴转速600r/min,则1秒钟做功 次，活塞往复运动 次，有
个冲程。
5
10
20
解法提要：先求1s飞轮转动的圈数：600r/60s=10r/s，因为转动2周是一个工作循环，故得解5个工作循环。
1.四冲程汽油机的工作过程由( ).( ).
( ). ( )四个冲程组成的.
2.四冲程汽油机,由机械能转化为内能的是( )冲程,做功冲程是( )能转化为( )能.
3.汽油机吸入汽缸的是( ),点火方式是( ).柴油机吸入汽缸的是( ),点火方式是
( ).
4.某四冲程汽油机飞轮的转速是3600R/min,则它每秒钟对外做功( )次.
5.四冲程汽油机的三个辅助冲程靠飞轮的( )来完成.
抢答:
吸气
压缩
做功
排气
压缩
内
机械
汽油和空气的混合物
点燃式
空气
压燃式
30
惯性
1.四冲程汽油机的工作过程由( ).( ).( ). ( )四个冲程组成的.
2.四冲程汽油机,由机械能转化为内能的是( )冲程,做功冲程是( )能转化为( )能.
3.汽油机吸入汽缸的是( ),点火方式是( ).柴油机吸入汽缸的是( ),点火方式是( ).
4.某四冲程汽油机飞轮的转速是3600R/min,则它每秒钟对外做功( )次.
5.四冲程汽油机的三个辅助冲程靠飞轮的( )来完成.
练习:
