现代顺风耳-电话课件(共36张PPT)

课件36张PPT。现代顺风耳——电话 第二十一章 第１节古代传递信息　　飞鸽传书 ?
　　官府配置的驿站、民间代捎书信?
　　以特殊声音，如钟声，鼓声，鞭炮声等传递信息?

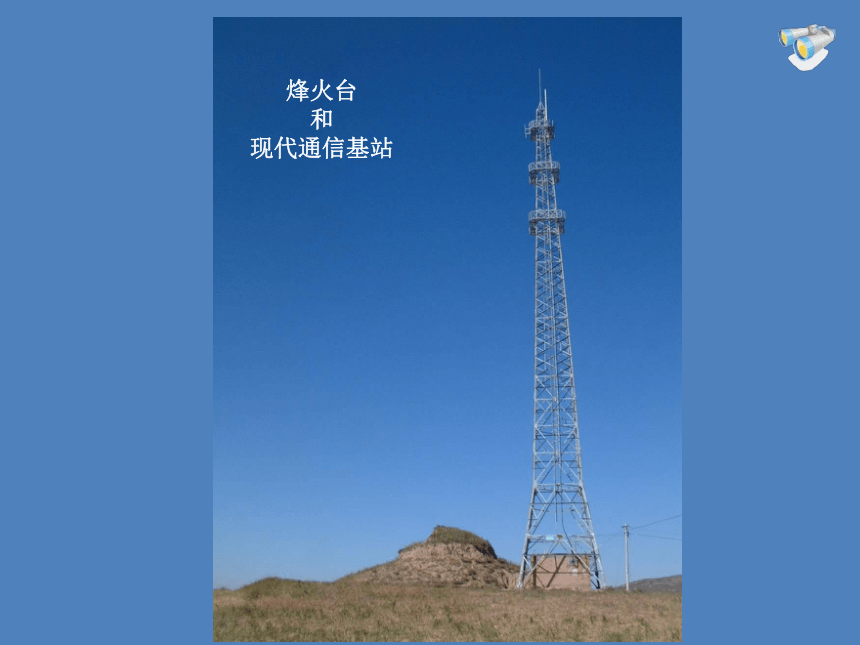

　　以灯光，火光，如孔明灯，烽火等传递信息??飞鸽传书家书抵万金烽火戏诸侯从古到今人们是怎样传递信息？古代方法有：狼烟报警、飞鸽传书、快马传书、水兵旗语等现代方法有：电 话、电 视、电 脑、传 真等现代传递信息　　有线通信：电话、电报、电视　　无线通信：收音机、对讲机??　　数字化通信：互联网、数字电视??　　纸张通信：书信、报纸??烽火台
和

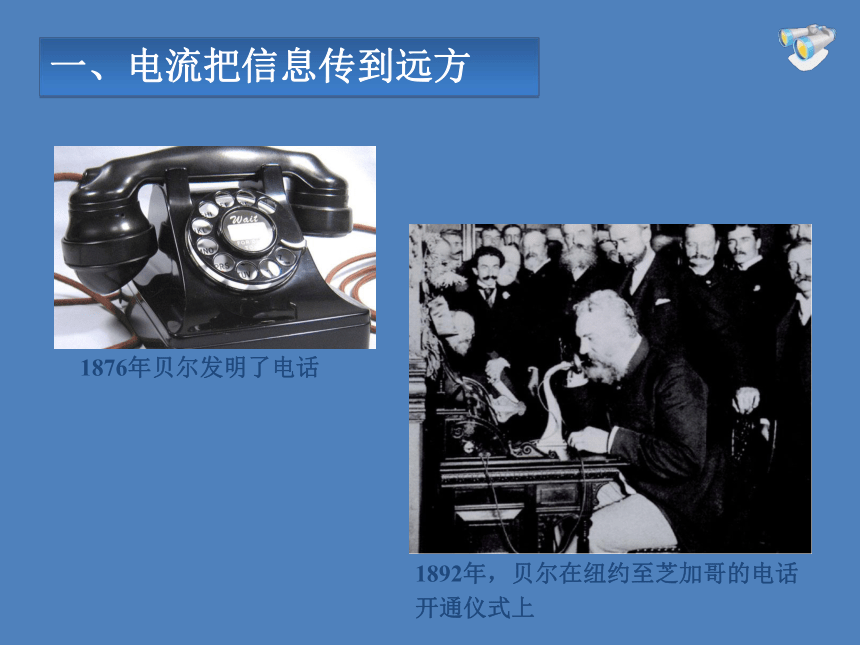

现代通信基站1876年贝尔发明了电话1892年，贝尔在纽约至芝加哥的电话开通仪式上一、电流把信息传到远方　　 　　贝尔，就是发明电话的人。他１８４７年生于英国，年轻时跟父亲从事聋哑人的教学工作，曾想制造一种让聋哑人用眼睛看到声音的机器。
１８７３年，成为美国波士顿大学教授的贝尔，开始研究在同一线路上传送许多电报的装置——多工电报，并萌发了利用电流把人的说话声传向远方的念头，使远隔千山万水的人能如同面对面的交谈。于是，贝尔开始了电话的研究。
如今，电话走进了千家万户，你知道电话
是谁发明的吗？ 贝尔发明电话的故事

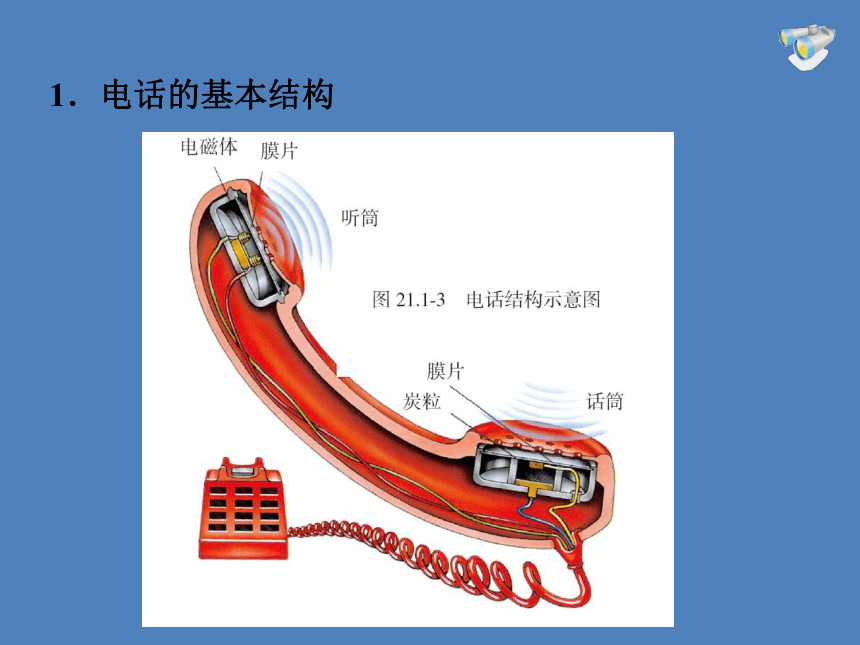

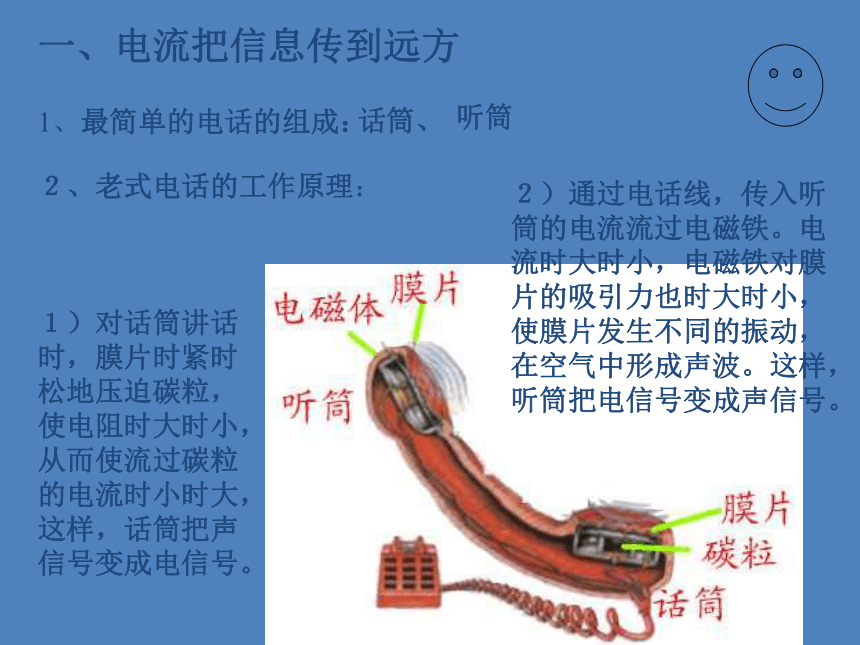

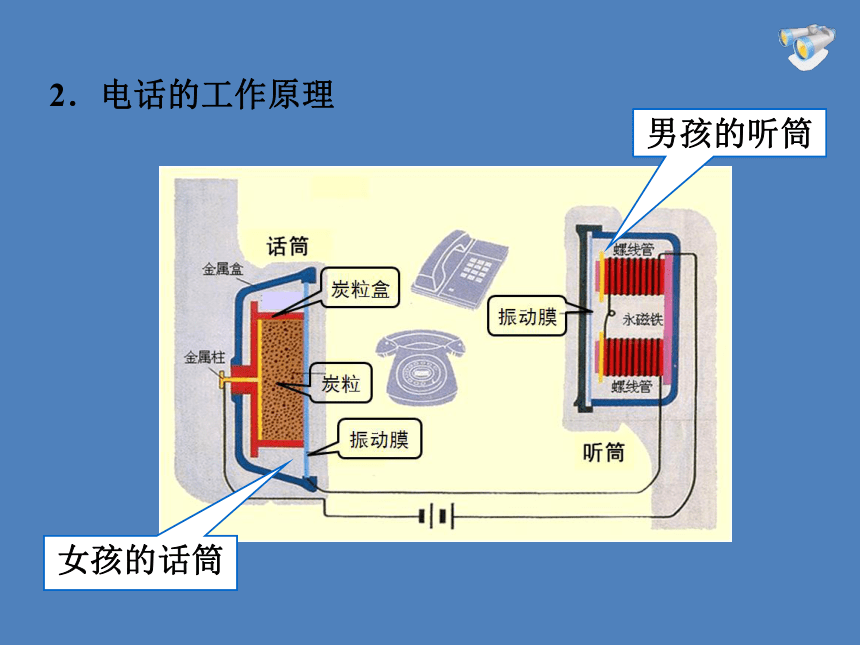

　　女孩说话的声音是如何传到男孩耳朵中的？1．电话的基本结构一、电流把信息传到远方1、最简单的电话的组成：２、老式电话的工作原理：话筒、听筒１）对话筒讲话时，膜片时紧时松地压迫碳粒，使电阻时大时小，从而使流过碳粒的电流时小时大，这样，话筒把声信号变成电信号。２）通过电话线，传入听筒的电流流过电磁铁。电流时大时小，电磁铁对膜片的吸引力也时大时小，使膜片发生不同的振动，在空气中形成声波。这样，听筒把电信号变成声信号。2．电话的工作原理女孩的话筒男孩的听筒女孩说话话筒膜片振动炭盒电阻变化回路电流变化磁性强弱变化 听筒膜片振动男孩听到声音3．电流把信息传到远方电话的工作原理
1.电话的基本原理
(声音)振动 变化的电流 振动(声音)
2.话筒的工作原理:声波振动→振动膜相应振动→碳粒
忽松忽紧→电阻忽大忽小→电流忽弱忽强
3.听筒的工作原理:电流忽弱忽强→磁性忽弱忽强→振动膜受忽小忽大的磁力而振动→还原成声音.话筒听筒　　（1）需要多少条电话线？
　　（2）怎样才能减少电话线的数量？二、电话交换机的作用想一想 画一画甲乙二、电话交换机1、将下面的５部话机中的任意２部电话都能互相通话，要架设多少对电话线？电话交换机（设在电信局里）发明电话交换机， 提高线路效率电话交换机工作示意图程控电话交换机和操作台3.电话交换机的交换方式有几种？ 两种，第一种是人工交换，是依靠话务员手工操作进行接线和拆线，利用人工接转电话，效率低，而且劳动强度大。第二种是电话自动交换，电话自动交换机可通过电磁继器进行接线，现代的程控电话机利用了电子计算机术。
2.电话交换机的作用：.（1）减少电话线的数量，提高线路的利用率。
（2）便于通话时接通，通话完毕断开。线路利用率 电话交换机电磁继电器 电子计算机技术 3. 我们在打电话时经常遇到 “占线”
是因为什么原因而引起的呢? 对方没扣好；

对方正在通话；
电话机交换机忙；4.吉林人给天津人打电话，信号传递过程是怎样的？
　　从吉林人的电话机通过电话线接到吉林的交换机上，在从吉林的交换机上通过电话线传到天津的交换机上，又从天津的交换机上传到天津人的电话机上．三、模拟信号和数字信号１、电话信号分为模拟信号和数字信号两种。２、模拟信号：话筒将声音转乘新号电流，这种
信号电流的频率、振幅变化的情况跟声音的频率
振幅变化的情况完全一样，“模仿”着声信号的“一举一动”这种电流传递的信号叫做模拟信号.使用模拟信号的通信方式叫做模拟通信。
３、数字信号：用不同符号的不同组合表示的信 号叫做数字信号。这种通信方式叫做数字通信。 数字信号抗干扰能力强、无噪声积累、便于存储、处理和交换等优点，所以各国都在积极发展数字通信。

1．模拟信号和数字信号
　 电话信号分为模拟信号和数字信号两种。　　（1）模拟信号
以电话信号为例：在话筒将声音转换成信号电流时，电流的频率、振幅变化的情况跟声音的频率、振幅变化的情况完全一样。三、模拟通信和数字通信　　（2）数字信号
　　以电报信号为例：用点“ · ”和画“—” 的组合代表各种数字，一定的数字组合代表一个汉字。　　发声、发光的长短，电压、电流的有无，数字0和1，磁体的N、S极等不同符号信息都可组成数字信号。完全一样 模拟信号 不同符号的不同组合 数字信号 两种 抗干扰 加密 模拟通信的缺点：
　　易受干扰
　　放大失真
　　形成噪音数字通信的优点：
　　信号失真小
　　便于存储
　　传输数据处理简便　　（3）比较两种信号传输的优缺点2．模拟信号和数字信号的传输 　　（2）数字信号通信除了传输语音信号，还能传输文字、图片（2G信号）　　（1）模拟信号通信只能用来传输语音信号（1G信号）模拟信号手机第一代“大哥大”数字信号手机数字通信是当今通信发展的主要方向　　3G数字网络
（已普及）　　4G数字网络
（将普及）【典例1】在电话装置中，话筒和听筒的工作原理是
A.都是利用电流变化产生了磁场变化
B.都是利用电阻发生变化引起电流发生变化
C.话筒是利用电阻变化引起电流变化，听筒是利用电流变化引起磁场变化
D.话筒是利用电流变化引起磁场变化，听筒是利用电阻变化引起电流变化【解析】选C.本题主要考查学生对话筒和听筒原理的理解和掌握.在话筒中有碳粒和膜片，当对着话筒讲话时，膜片时紧时松地压迫碳粒，使其电阻发生改变，将说话时声音的振动转化为变化的电流；听筒中有电磁铁，当变化的电流流过电磁铁时，线圈将变化的电流转化为变化的磁场，电磁铁对膜片的作用力随之变化，使膜片振动而产生随电流变化的声音.【典例2】关于模拟通信和数字通信，下列说法不正确的是（ ）
A.数字通信可用“·”和“－”或“0”、“1”组合代表各种信息
B. 数字通信是一种既古老又现代的方式
C. 模拟信号经多次加工和放大，信号不易丢失
D. 数字信号抗干扰能力强C1.下列哪位科学家发明了电话( )
A. 爱迪生 B.贝尔 C.奥斯特 D.法拉第
【解析】选B.1876年贝尔发明了电话.2.关于电话中的话筒和听筒，下列叙述正确的是( )
A. 听筒是将声信号转变成电信号
B. 话筒是将电信号转变成声信号
C. 听筒内部利用电磁铁来工作
D. 话筒是利用电磁铁来工作的
【解析】选C. 听筒是用来接听声音的装置，所以它是将电信号转变成声信号，A错；话筒是将声信号转变成电信号，从而传输出去，B错；听筒内部有电磁铁，C对；话筒内部是碳粒和膜片，没有电磁铁，D错.3.电话机话筒里的碳精片和碳粒相当于一个( )
A.开关
B.变阻器
C.电磁继电器
D.电磁铁【解析】选B.话筒里有一个金属盒，里面装满了碳粒，上面盖有一个碳精薄片，碳粒之间的接触不紧密，它们的整体电阻随碳精薄片压紧的程度而改变，当人们对着话筒说话时，声波使薄片振动，薄片忽松忽紧地挤压碳粒，使电阻忽大忽小地变化，在电路中就产生了随声音的振动而强弱变化的电流，所以话筒里的碳精片和碳粒相当于一个变阻器.4.提起电话,大家不会陌生,电话的话筒可以把声音变化转换为电流变化.如图所示是碳精话筒的结构.当加在话筒两端的电压为3 V时,电路中的电流在0.05～0.06 A范围内变化,则碳粒的电阻变化范围为________.【解析】电路中的电流随碳粒电阻的变化而变化,碳粒的电阻随其松紧度变化,碳粒的松紧随声音的振动变化,根据欧姆定律
答案：50～60 Ω5.数字通信是一种既现代又古老的通信方式.现代电话已全部采用数字信号进行处理.若用“0”和“1”代表“开”和“关”这两个动作，组成一组数字信号，可以表达一句话.例如：那么，“我和他是朋友”的数字信号为“0，01，1，10，00”，请照此代码用另一组信号表达你想说的一句话____________________.【解析】数字通信是未来通信的发展方向，本题考查处理数字信号的能力，我们可以仿照题例写出如：“他和我是朋友”.
答案：1，01，0，10，00 (他和我是朋友)6.游戏（设计一种数字通信的方法， 进行信息传递）游戏1. 现用两位数表示26个英文字母，方法如下：01表示“A”；02表示“B”；03表示“C”；。。。。。。25表示“Y”；26表示“Z”；00表示“空格”；27表示“，”；28表示“！”。试试看，将下面的密码破译出来，并翻译成汉语。密码：
141500160109141927141500070109141928NO PAINS , NO GAINS ! 不劳无获
