第1节 家庭电路
第十九章 生活用电

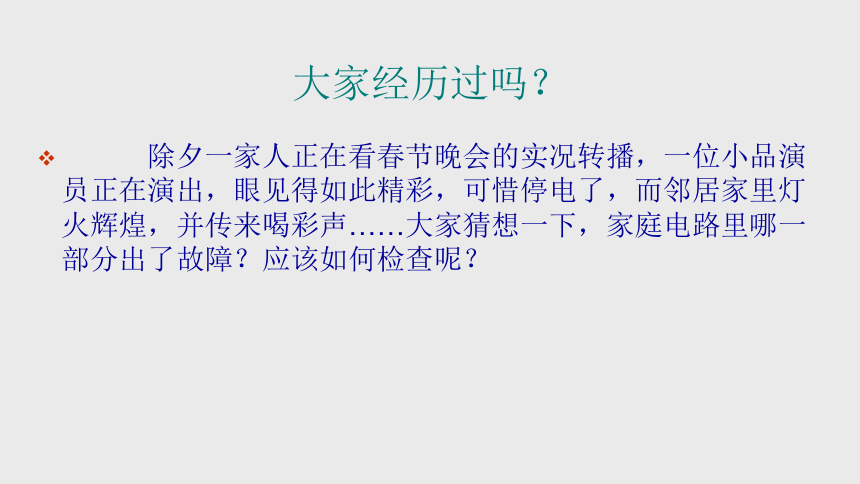

大家经历过吗？
　　　除夕一家人正在看春节晚会的实况转播，一位小品演员正在演出，眼见得如此精彩，可惜停电了，而邻居家里灯火辉煌，并传来喝彩声……大家猜想一下，家庭电路里哪一部分出了故障？应该如何检查呢？
家庭电路的组成和各部分功能
同学们观察电路板上的各元件，同时阅读课本关于家庭电路的组成一段，找出组成家庭电路的主要部分。哪一位同学说一下家庭电路由哪几部分组成？
一、家庭电路的组成

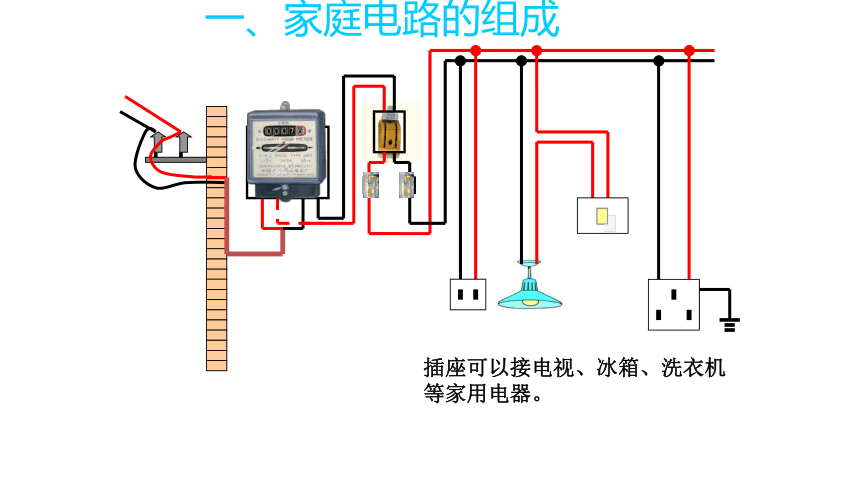

插座可以接电视、冰箱、洗衣机等家用电器。
总开关

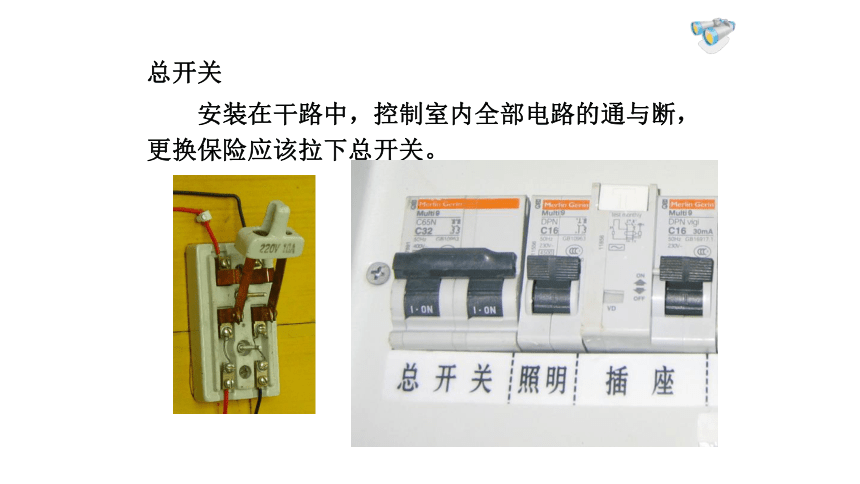

安装在干路中，控制室内全部电路的通与断，更换保险应该拉下总开关。
保险装置
　　 作用：

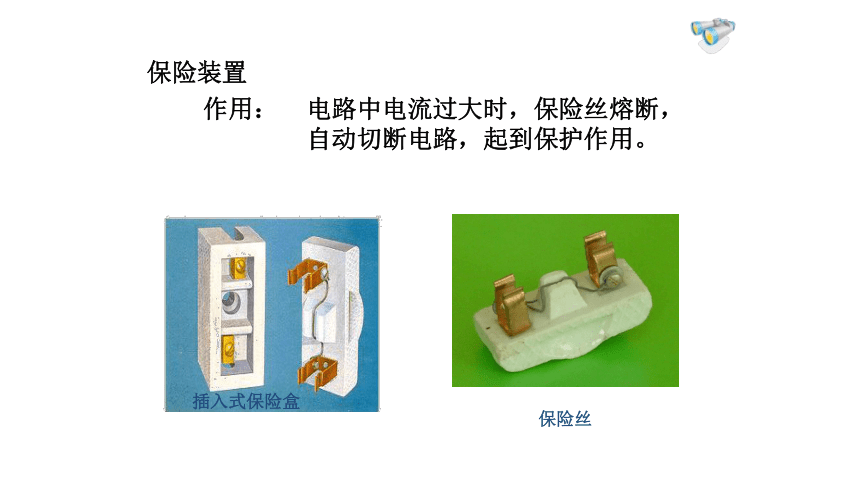

电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
保险丝
进户线：为用户提供电能来源，由户外低压电力网提供，电压为220V。

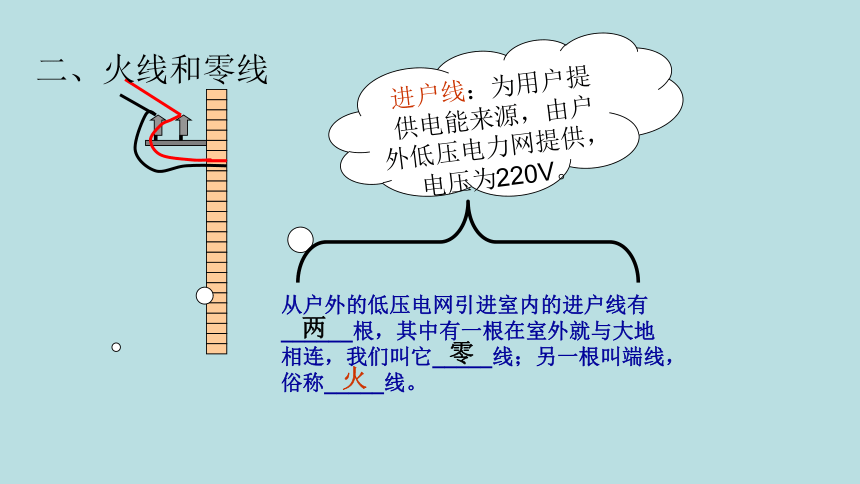

从户外的低压电网引进室内的进户线有______根，其中有一根在室外就与大地相连，我们叫它_____线；另一根叫端线，俗称_____线。
两
零
火
二、火线和零线
火线
零线
大地
　　用试电笔！

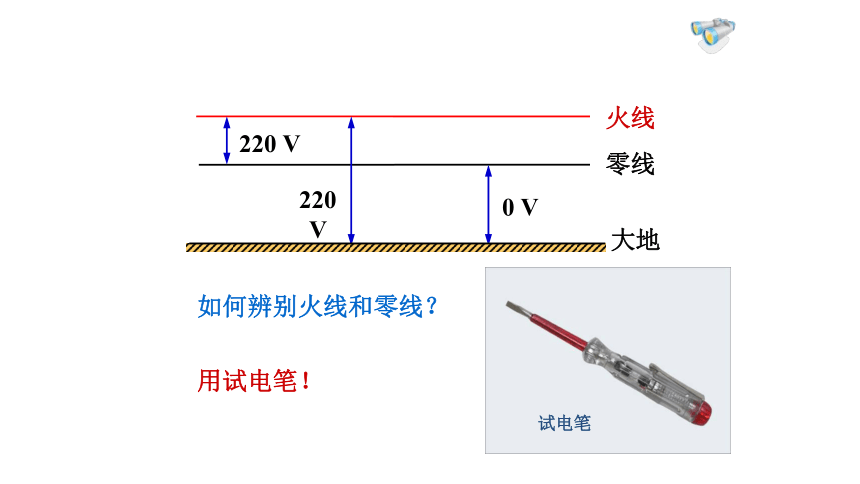

　　如何辨别火线和零线？
试电笔
　　（1）作用：辨别火线和零线。

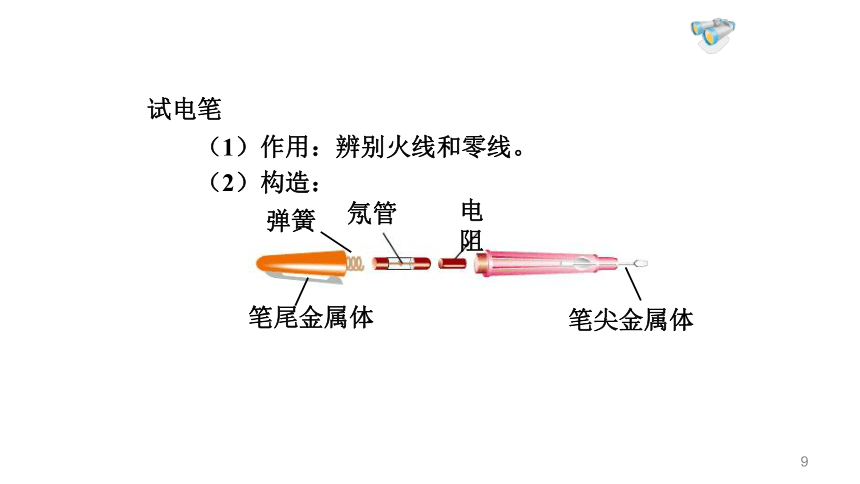

　　（2）构造：
*
　　使用方法:
用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
　　试电笔的正确使用！
错误的使用方法
1、手没有触到笔尾金属体，即使笔尖金属体触到火线时，
氖管也不会发光。
2、使用时手一定不能碰到笔尖金属体。
电灯及其开关的接法
控制电灯的开关应与电灯串联，并且要接在火线上
1．三线插头
三、三线插头和漏电保护器
三孔插座
火线
零线
接地
接线方式
用电器的外壳 没有接地
*
用电器外壳接地
2．漏电保护器
　　1．家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成，了解各部分的作用。
　　2．用试电笔可以辨别火线和零线，了解三线插头的使用与漏电保护器的作用。
达标检测
1．家庭电路主要由进入家庭的________、电能表、________、________、开关、插座、用电器等组成．
2．在家庭电路中，开关和电灯是_____联的，插座与电灯是____联的，保险盒（保险丝）是_____联在电路中的．
3．家庭电路中与大地之间电压为220V的线叫_________线，与大地之间电压为零的线叫 ________线．
4．电能表的作用：测出用户全部电器消耗的_________．
5．测电笔是用来辨别 和 的工具。
　　　　
　　
　　
　　
1、请用笔画线表示导线，将它们连入电路
2、关于家庭电路，下列说法中不正确的是（ ）
A、电能表用来显示用户所用的电能，应安装在干路上
B、保险丝安装在总开关后，当电路中有大电流通过时会熔断
C、开关与用电器并联
D、总开关千万不能倒装，其静触头应在上面
C
3、小强同学在学习安装照明电路时，由于操作不规范，导致开关中两个接线柱接到了一起，这样产生的后果是（ ）
A、灯不能正常发光
B、保险丝迅速熔断
C、开关依然起作用
D、灯总是亮着
D
4、家庭电路里的用电器都是并联的，其原因是（ ）
A、为了获得相同的电压 B、为了获得相同的电流
C、为了获得相同的功率 D、为了可以单独工作
5、自动空气开关的作用与下列哪个元件相同？（ ）
A、电能表 B、插座 C、保险装置 D、普通开关
6、如图所示的三孔插座，与孔①相连的是（ ）
A、零线 B、火线 C、地线 D、以上三种都可以
①
AD
C
C
7、李刚家的灯不亮了，它使用试电笔检查时发现试电笔的氖管仍能发光，保险丝和灯泡都完好，分析此故障的发生原因可能是（ ）
A、停电了 B、进户的火线断了 C、火线与零线相碰了 D、零线断了
D
张小铭为了探究台灯工作原理，乱改接线，台灯往插座一插，灯不亮，空气开关跳闸了，你能分析哪里出故障了吗？
