新人教版九年级物理20.1磁现象-磁场(共31张PPT)

第一节 磁现象 磁场
物理九年级第二十章

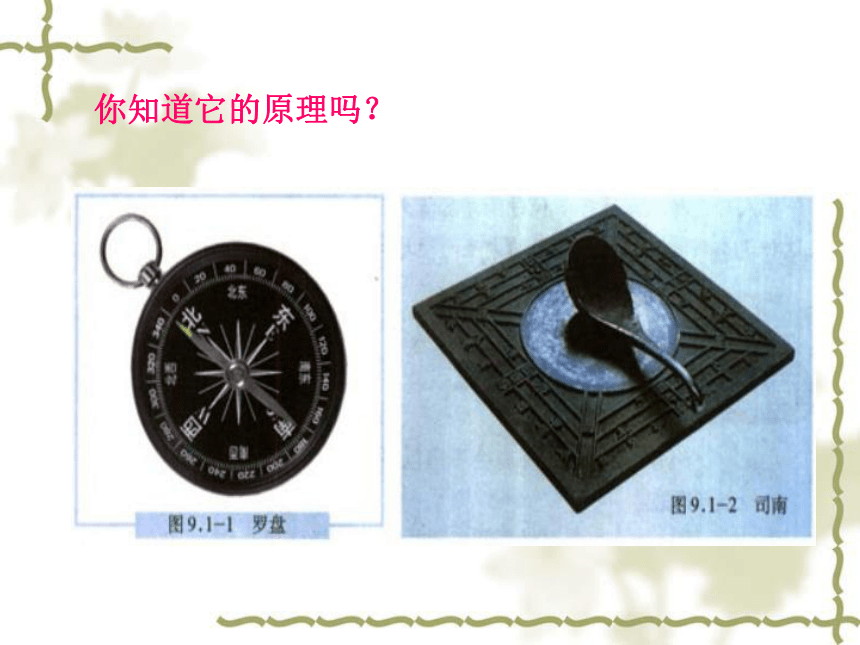

你知道它的原理吗？

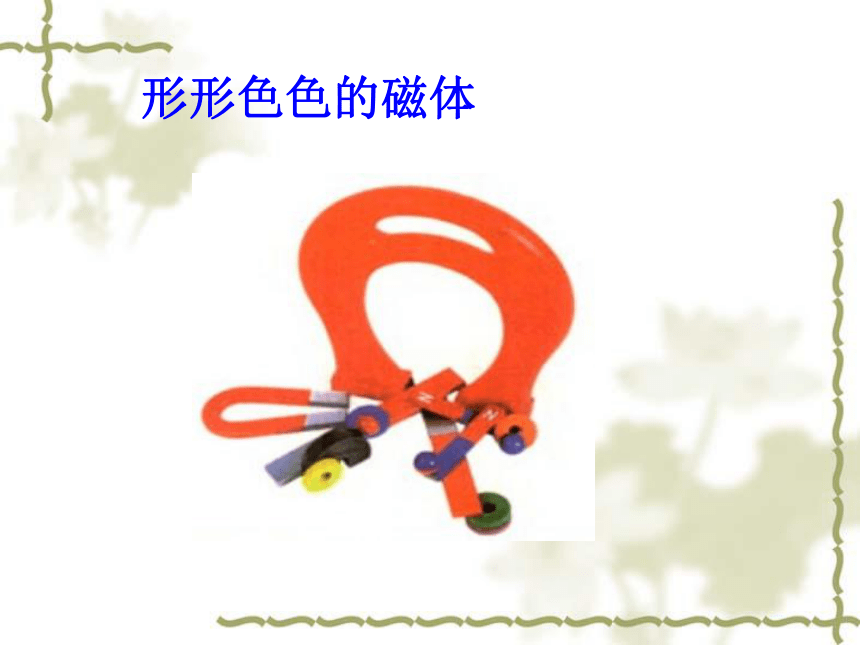

形形色色的磁体

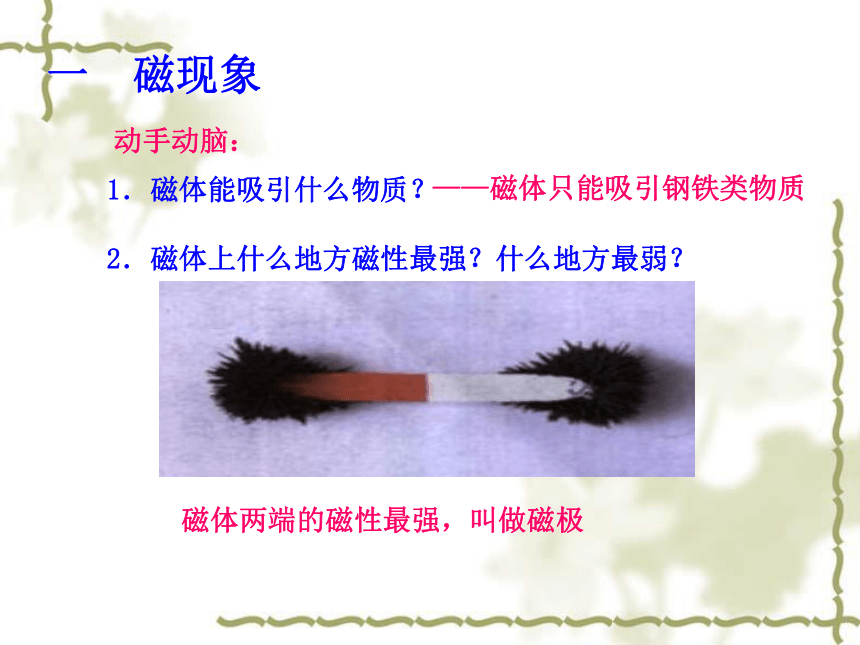

一 磁现象
动手动脑：
1．磁体能吸引什么物质？

2．磁体上什么地方磁性最强？什么地方最弱？

——磁体只能吸引钢铁类物质
磁体两端的磁性最强，叫做磁极

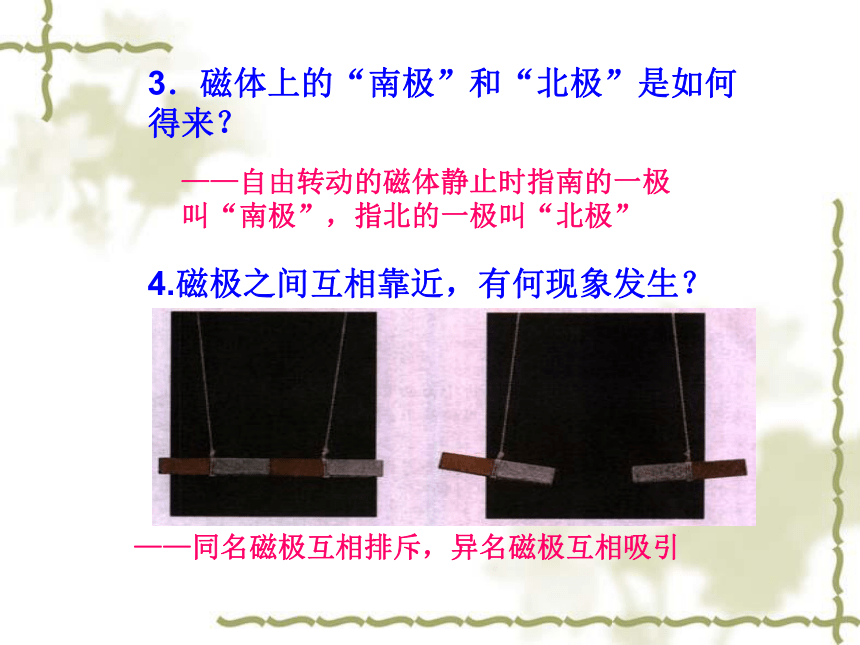

3．磁体上的“南极”和“北极”是如何得来？



4.磁极之间互相靠近，有何现象发生？
——自由转动的磁体静止时指南的一极
叫“南极”，指北的一极叫“北极”
——同名磁极互相排斥，异名磁极互相吸引

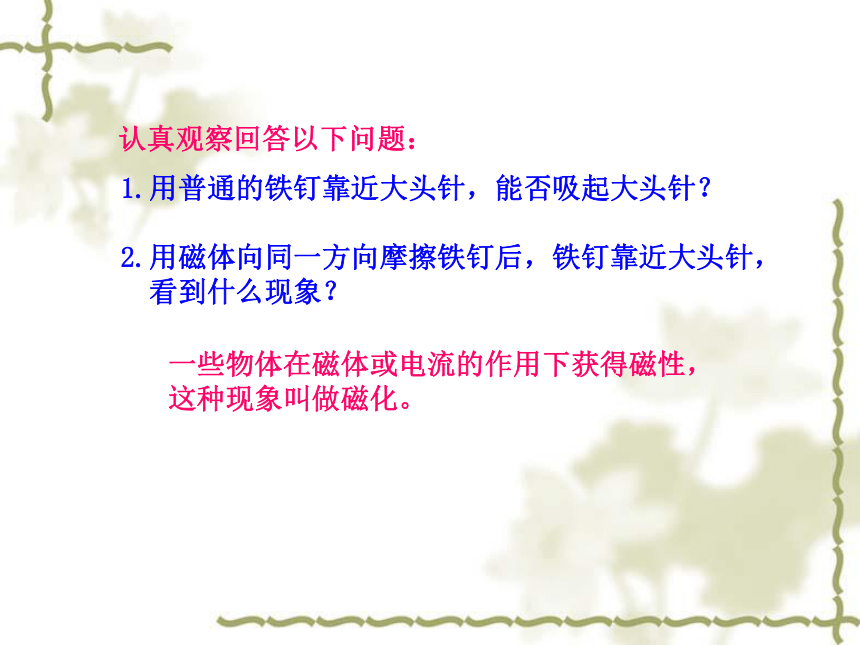

认真观察回答以下问题：
1.用普通的铁钉靠近大头针，能否吸起大头针？

2.用磁体向同一方向摩擦铁钉后，铁钉靠近大头针，
看到什么现象？
一些物体在磁体或电流的作用下获得磁性，
这种现象叫做磁化。

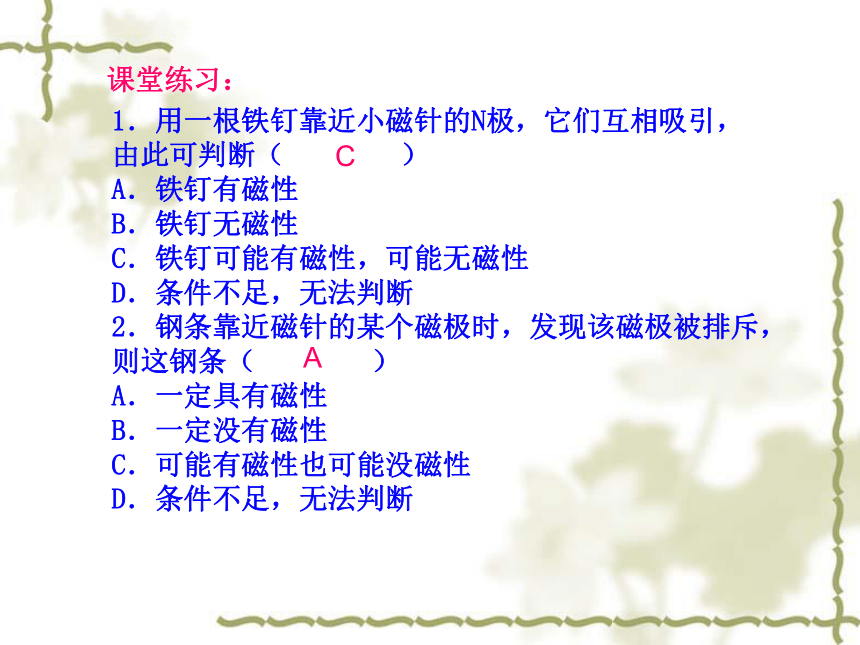

课堂练习：
1．用一根铁钉靠近小磁针的N极，它们互相吸引，
由此可判断（ ）
A．铁钉有磁性
B．铁钉无磁性
C．铁钉可能有磁性，可能无磁性
D．条件不足，无法判断
2．钢条靠近磁针的某个磁极时，发现该磁极被排斥，
则这钢条（ ）
A．一定具有磁性
B．一定没有磁性
C．可能有磁性也可能没磁性
D．条件不足，无法判断
C
A
3.关于磁体，下列说法中正确的是（ ）
A.实验室里的各种磁体都是天然磁体
B.天然磁体和人造磁体都能长期保持磁性
C.人造磁体是根据磁体具有指南北的性质制成的
D.磁性材料都是由含铁、钴、镍的合金或铁和其
他金属氧化物制成的

4.下列器件中没有应用磁性材料的是（ ）
A.录音机的录音带
B.计算机的软盘
C.电话用的IC卡
D.VCD播放器用的光盘
课堂练习：
D
D

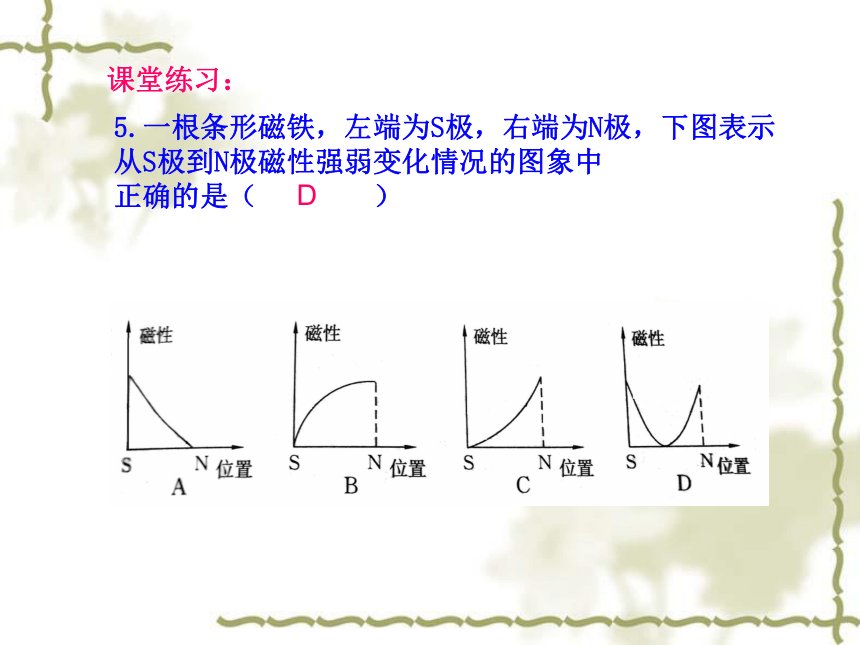

课堂练习：
5.一根条形磁铁，左端为S极，右端为N极，下图表示从S极到N极磁性强弱变化情况的图象中
正确的是（ ）
D
1、? 许多鸟都有辨别方向的本领，其中信鸽的这种本领尤其突出。但科学家做了这样一个实验：把磁铁绑在许多鸽子身上，这一来，它们在阴天时飞上天空后，显得无比惊慌，向四面八方乱飞开去，不能返回家园。和这些鸽子相对照，另一些鸽子绑上了铜棒，这群鸽子则平安地返回家园。这是为什么呢？鸽子是靠什么辨别方向的呢？

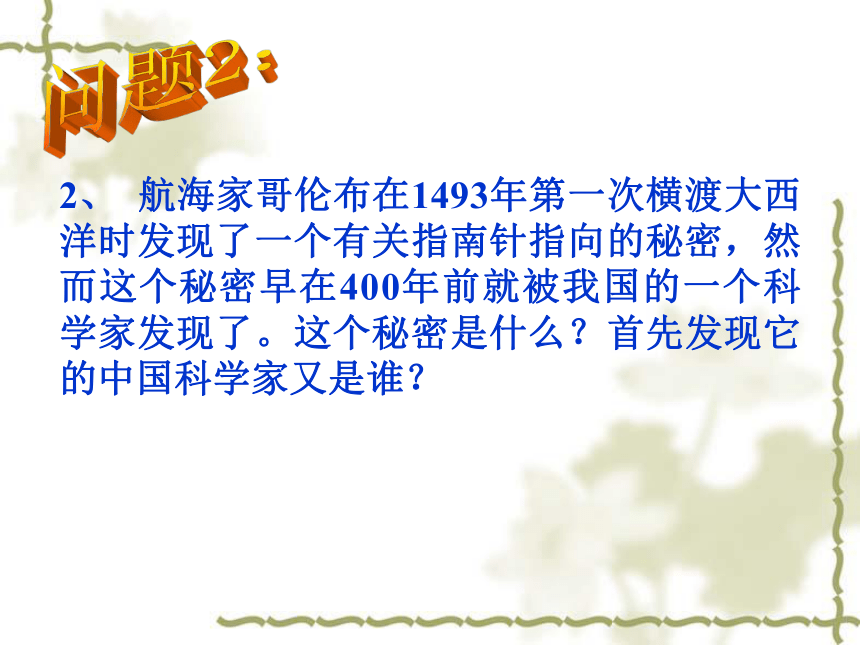

2、? 航海家哥伦布在1493年第一次横渡大西洋时发现了一个有关指南针指向的秘密，然而这个秘密早在400年前就被我国的一个科学家发现了。这个秘密是什么？首先发现它的中国科学家又是谁？

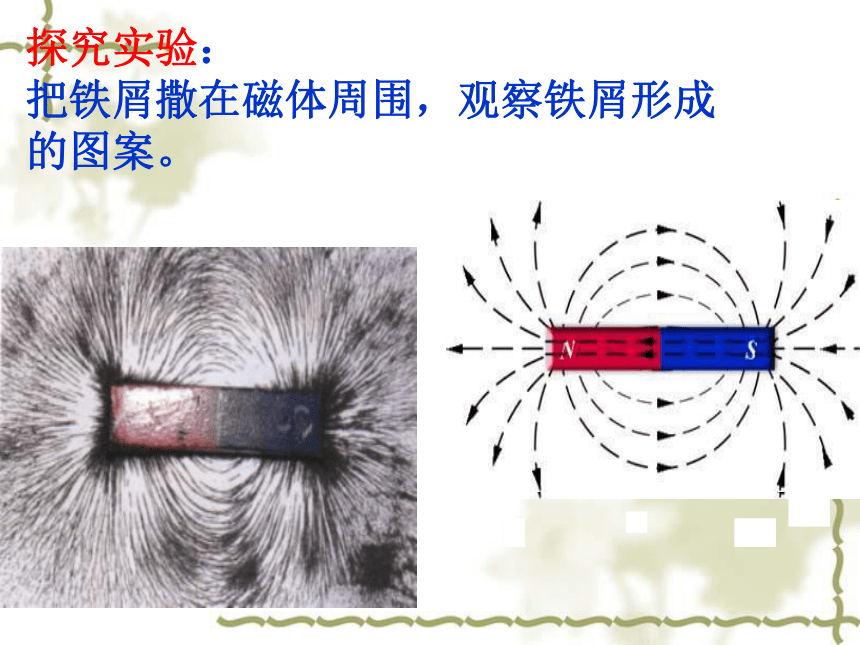

探究实验：
把铁屑撒在磁体周围，观察铁屑形成的图案。
二.磁场
1.磁场：磁体周围存在一种看不见、摸不着能使指针偏转的物质，这种物质就是磁场。
2.磁场的特点：
(1).看不见、摸不着；
(2).它是确实存在的；
(3).可以根据它对其他物体的作用来认识它。
3 磁场的基本性质：对放入其中的磁体有力的作用；
4 磁场方向规定：小磁针在磁场中某点静止时，N极所指方向为该点磁场方向。
1、转换法：物理学中对于一些看不见、摸不着的现象或不易直接测量的物理量，通常用一些非常直观的现象去认识，或用易测量的物理量间接测量，这种研究问题的方法叫转换法。

三、磁感线

定义：在磁场中，沿磁场中的一些小磁针的N极画出一些带箭头的曲线，这样的曲线叫 做磁感线；

蹄形磁铁的磁感线
磁感线分布规律： 从磁体N极出来，回到S极。
2、建立模型法：实际中的事物都是错综复杂的，在用物理的规律对实际中的事物进行研究时，常需要对它们进行必要的简化，忽略次要因素，以突出主要矛盾。用这种理想化的方法将实际中的事物进行简化，便可得到一系列的物理模型。这种研究问题的方法叫建立模型法。
小组讨论：磁感线特点
?
1 .磁感线有方向都是从磁体的N极出来，回到S极。
2.磁感线实际并不存在，但磁场是客 观存在的。
3.磁感线布满磁体周围的整个空间
4 .磁感线方向就是磁场方向，也是磁场中的小磁针的北极所指的方向.
磁感线特点：
S
N
1、画出异名磁极之间的磁感线：
练习：
N
N
2、画出同名磁极之间的磁感线：

N




3、根据磁感线，标出磁体的N、S极及小磁针的N、S极。
N
N
S
4 、几位同学课后讨论对磁感线的理解，
他们分别有以下几种看法,正确的是(　)
A.将小铁屑放到磁体周围可以看到它们
有规律的排列，说明磁感线是存在的.
B.磁感线是我们为了形象的描述磁场画
出来的，不是客观存在的.
C.磁感线的方向与小磁针在磁场中静止
时南极的指向一致.
D.磁感线是带箭头的曲线，不可能是直
线.
B
5、在左图中请标出磁铁的磁感线方向和极性．在右图中，请标出磁体和磁针的极性
S N
N S
S N
四、地磁场
演示实验：
一根支起的磁针，如果附近没有磁体或铁器的影响，磁针静止后是恒指南北方向的.用手把磁针拨到指东西.
？ ？ ？
但是在磁针附近并未放置磁体，为什么又有磁场存在呢？
答案：
能在水平面内自由转动的小磁针，静止时总是一端指北，一端指南，即磁体有指向性，这种现象说明它一定受到力的作用.
研究表明：地球本身就是一个巨大的磁体，其周围存在着地磁场，磁体具有指向性，显然是受到地磁场的磁力作用所致.地球周围存在的磁场叫做地磁场.
地磁场
示意图
？ ？ ？
既然我们的地球是一个大磁体，周围存在着磁场，那么磁针的指向是正指南北吗？

地磁N极在
地理的南极附近；
地磁S极在
地理的北极附近.
地理两极与地磁两极相反；且并不完全重合

地磁场特点
这一现象现代科学界叫做“磁偏角”现象
这一现象最早由我国宋代学者沈括发现.
