第4节 变阻器（课件 27张PPT）

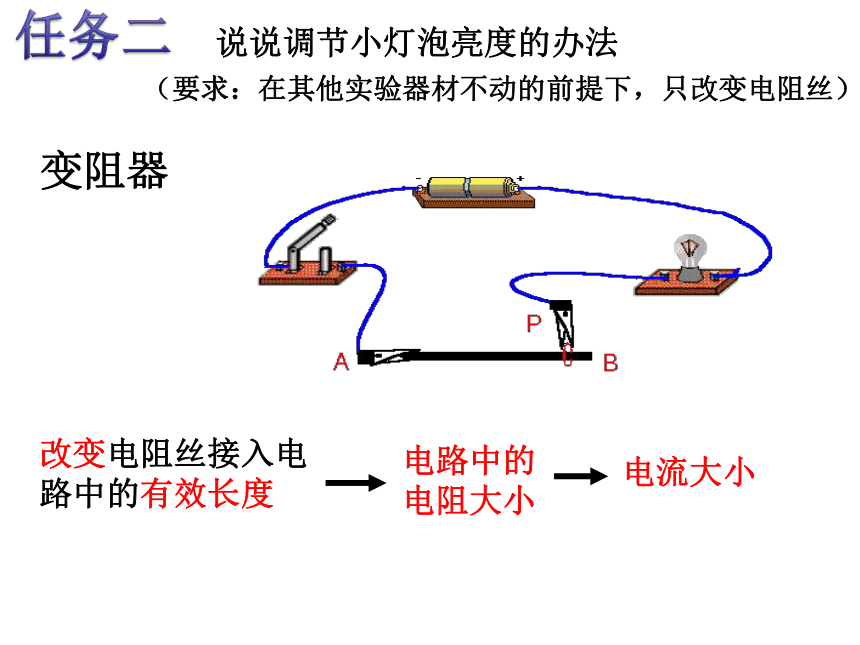

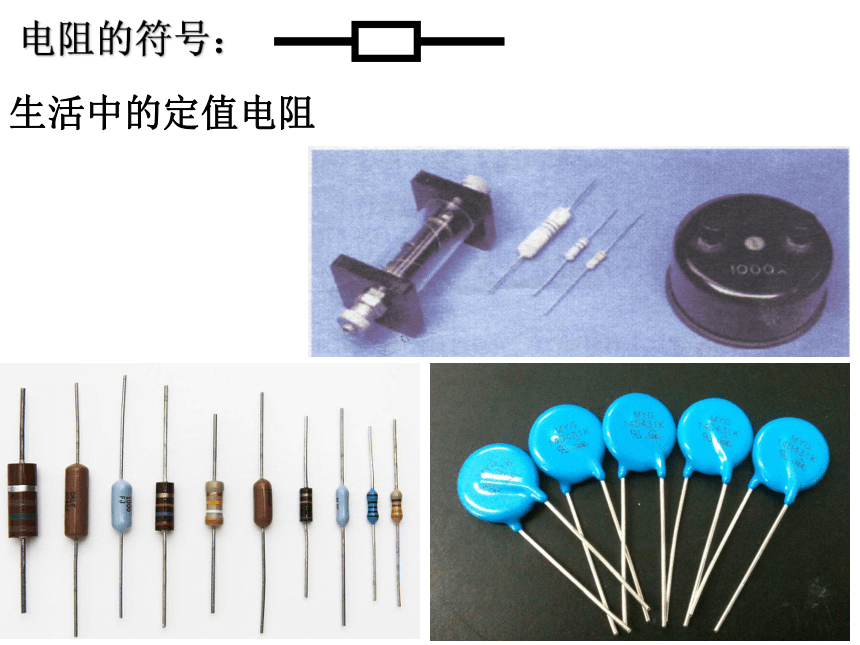

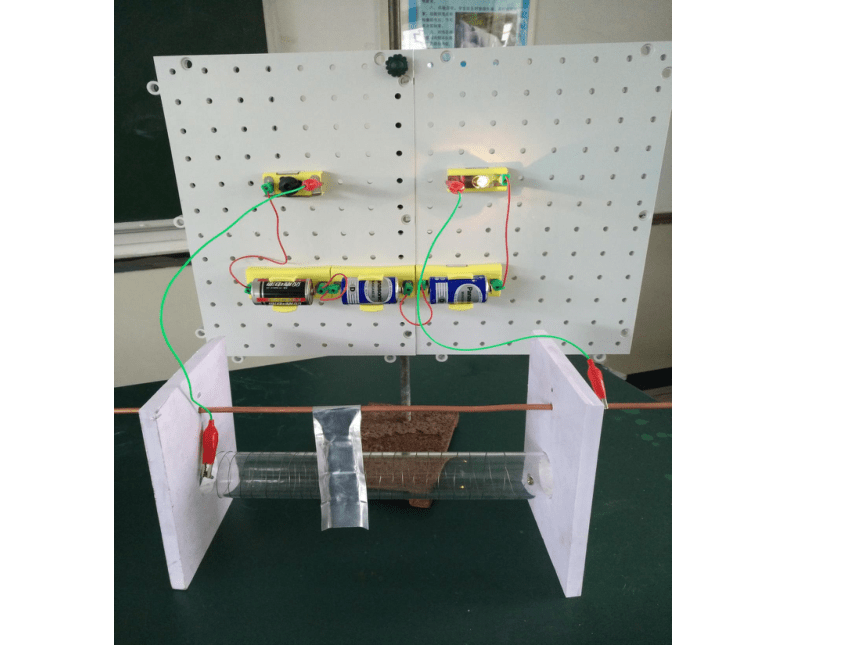

课件27张PPT。任务一说说有哪些方法使小灯泡变暗一点，并说出此方法的依据是什么。科学上规定：把具有一定阻值的元件叫做电阻器，简称为电阻生活中的定值电阻电阻的符号：说说调节小灯泡亮度的办法任务二变阻器改变电阻丝接入电路中的有效长度电路中的电阻大小电流大小（要求：在其他实验器材不动的前提下，只改变电阻丝）任务三说说这个简易的变阻器有哪些不足之处，并提出改进的方法 。滑动变阻器滑动变阻器的构造金属杆滑片瓷筒电阻线圈支架接线柱接线柱接线柱接线柱将滑动变阻器、灯泡、电池2节、开关用导线连接。
要求：滑动变阻器滑片向左移动时灯泡变亮。任务四有效长度AP段有效长度BP段BD接线柱BC接线柱AD接线柱AC接线柱0欧不变（最大值）CD接线柱AB接线柱滑动变阻器结构示意图任务五1.在左图中把滑动变阻器的结构示意图连接在电路中2.在右图中把右图中滑动变阻器的符号画在电路中要求：滑片玩左移使灯泡变亮有效长度AP段有效长度BP段BD接线柱BC接线柱AD接线柱AC接线柱生活中的变阻器 1.旋钮型变阻器旋钮型变阻器的 A、 C接入电路，要使接入电路的电阻增大，旋钮触片应向哪个方向转动？旋钮触片向右方向转动。 旋钮型变阻器2.音量旋钮开关3.调音台敏感电阻1、敏感电阻热敏电阻、光敏电阻、压敏电阻、气敏电阻、
磁敏电阻、湿敏电阻等。是指器件特性对温度、光照、压力、气体磁场、湿度等作用敏感的电阻器。2、种类4、电动汽车的速度控制通过改变电路中的电阻来改变电动机上的电流，从而改变行车速度的。原理：学以致用解释：为什么力越大，电流表示数越大。
用滑动变阻器和电流表组合设计一个体重计，把电路补充完整。（能从电流表的示数反应人的体重）
学以致用滑动变阻器结构示意图滑动变阻器的符号请画出电路图要求：滑片玩右移使灯泡变亮
