第5节 电压的测量（课件 20张PPT 第1课时）

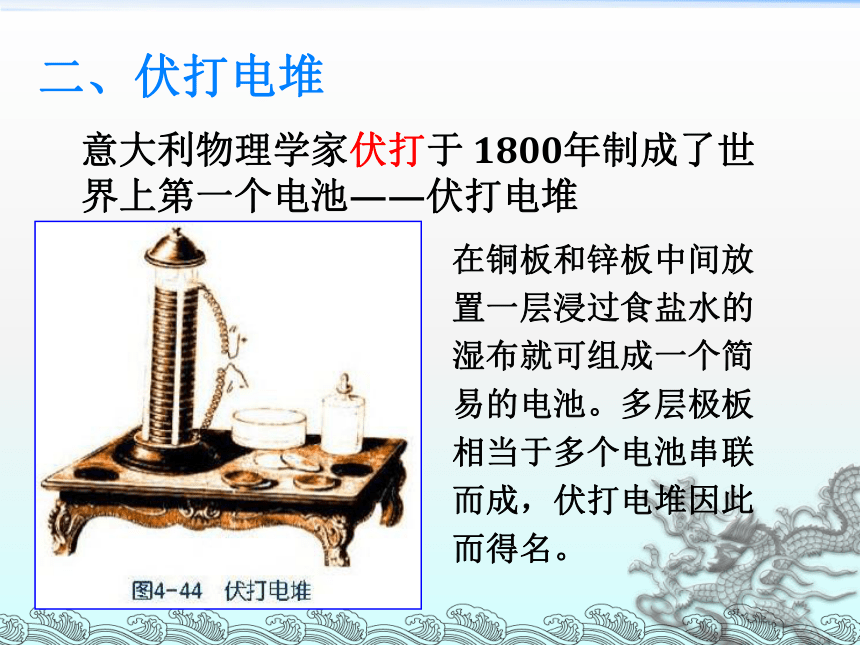

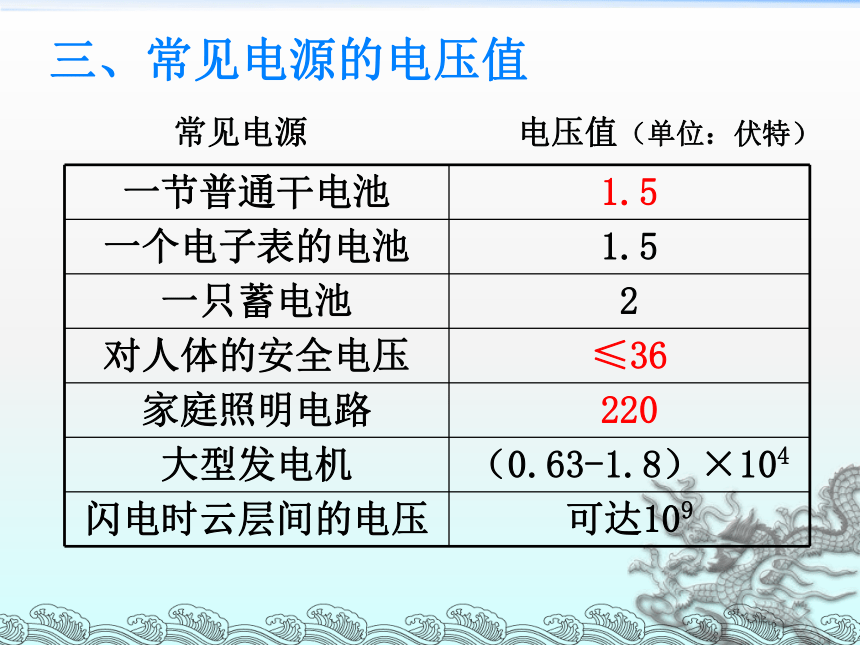

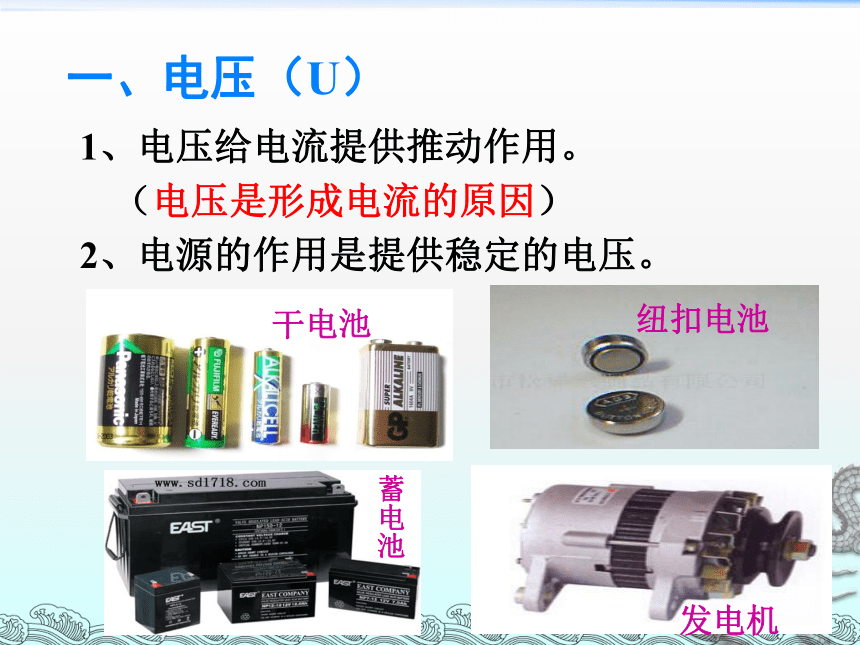

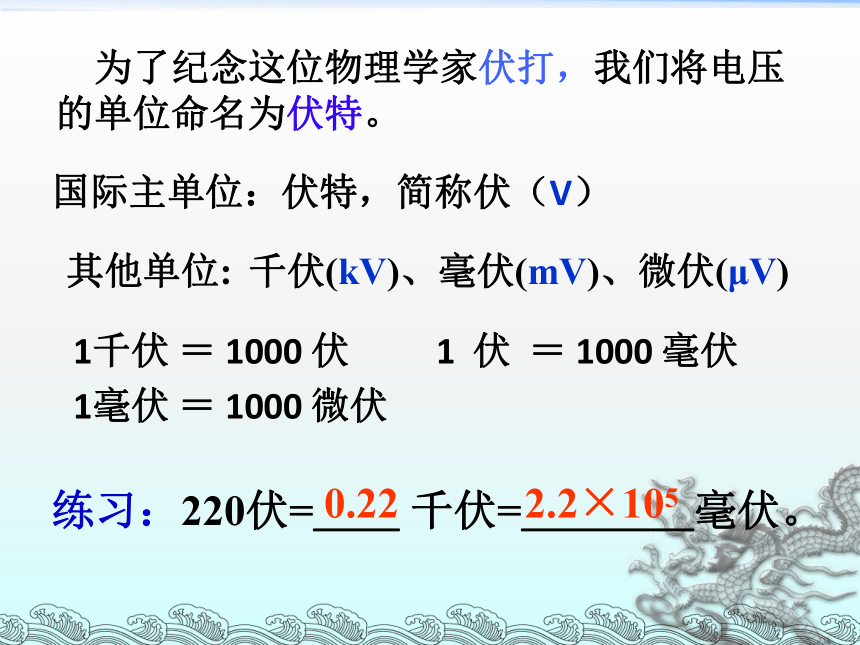

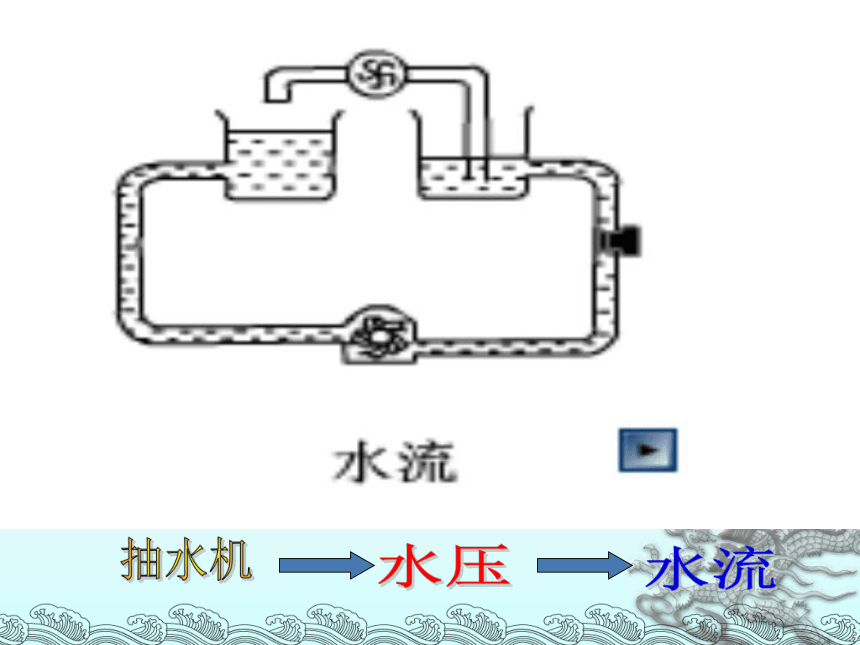

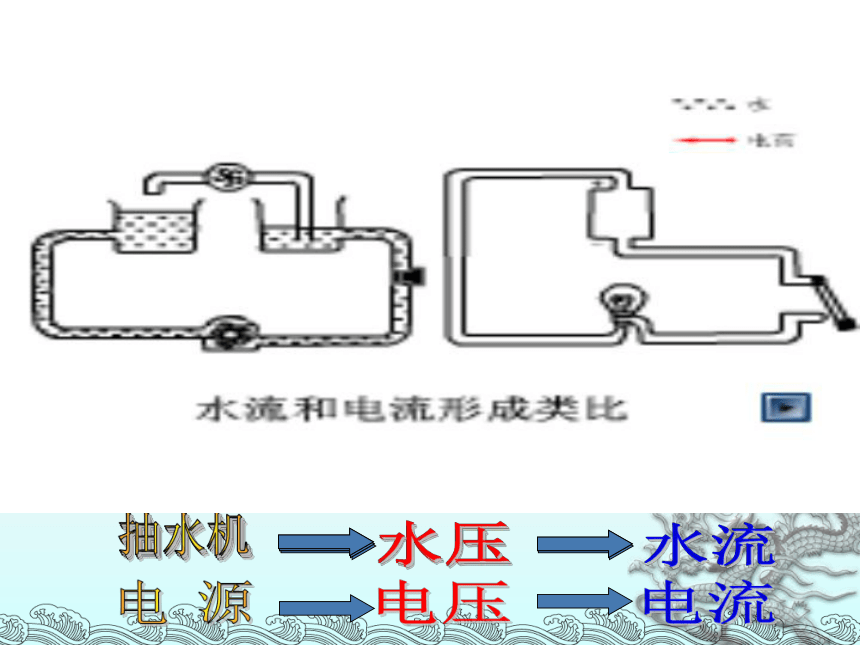

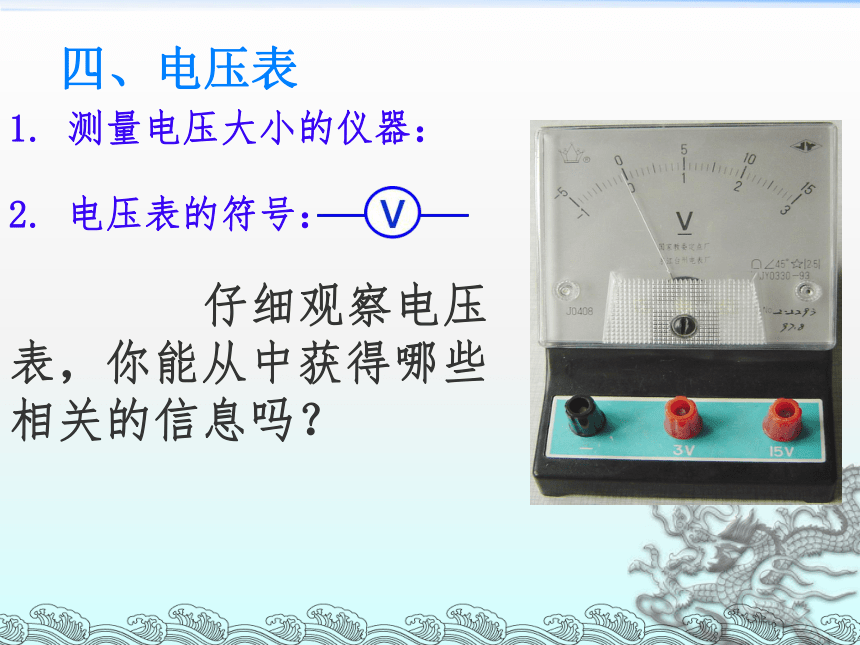

课件20张PPT。电压的测量第一课时水流水压抽水机抽水机水压水流电 源电压电流抽水机水压抽水机水压抽水机水流水压抽水机1、电压给电流提供推动作用。2、电源的作用是提供稳定的电压。（电压是形成电流的原因）一、电压（U）二、伏打电堆意大利物理学家伏打于 1800年制成了世界上第一个电池——伏打电堆在铜板和锌板中间放置一层浸过食盐水的湿布就可组成一个简易的电池。多层极板相当于多个电池串联 而成，伏打电堆因此而得名。国际主单位：伏特，简称伏（V）其他单位:千伏(kV)、毫伏(mV)、微伏(μV)1千伏 ＝ 1000 伏 1 伏 ＝ 1000 毫伏 1毫伏 ＝ 1000 微伏 为了纪念这位物理学家伏打，我们将电压的单位命名为伏特。练习：220伏=＿＿ 千伏=＿＿＿＿毫伏。0.222.2×105三、常见电源的电压值常见电源电压值（单位：伏特） 不同的电源，它们的电压大小都不一样，我想知道可乐电池的电压值，你有好的办法吗?1. 测量电压大小的仪器：2. 电压表的符号： 仔细观察电压表，你能从中获得哪些相关的信息吗？四、电压表0-15V0.1V0.5V5V1、认识电压表 0-3V1V2、电压表的读数2.3V4.0V根据书本145页“电压表的使用规范”，利用电压表测出电路中小灯泡两端的电压并记录。3、电压表的使用在测量电路电压时，
你们小组在实验操作过程中的有遇到什么问题和困惑吗？
若想顺利完成此实验，你们小组认为需要注意的事项有哪些？小结反思：1. 选择量程；
2．并联
3．电流“＋”进，“－”出 讨论：电压表能否直接与电源正负两极相连？可以因为电压表的阻值很大（相当于绝缘体）电压表的使用规范通过这堂课，你学到了什么？请仔细观察桌面上的仪表，对照已学过的电流表，有哪些异同点？三、电压表和电流表的比较V练习： 1．在各电路图的A、B圆圈中填上适当的字母，表示不同的电表，并在图中标明正负接线柱。AAVV＋ 　 －＋ －－
＋－
＋A＋ －－
＋2、当开关闭合时，下面各电压表分别测的是哪部分电路或用电器的电压？作 业完成作业本（B）P47~48页；
做一个水果电池，并测量它的电压。
