第6节 电流与电压、电阻的关系（课件 17张PPT 全）

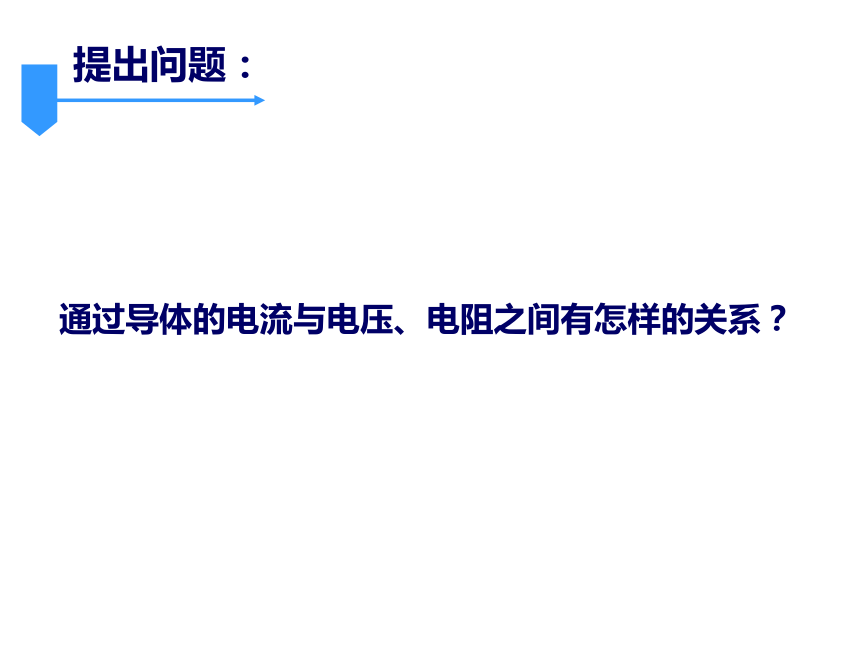

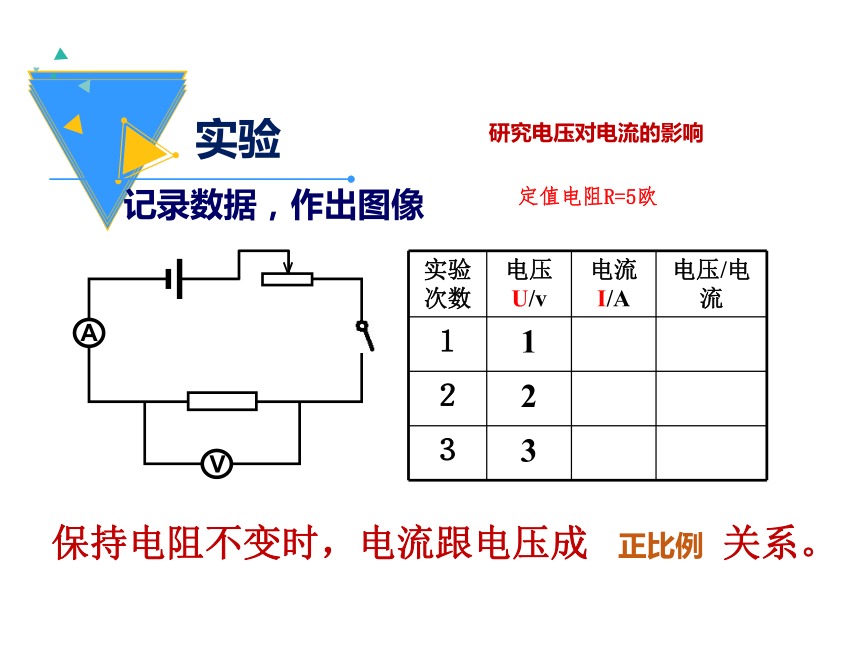

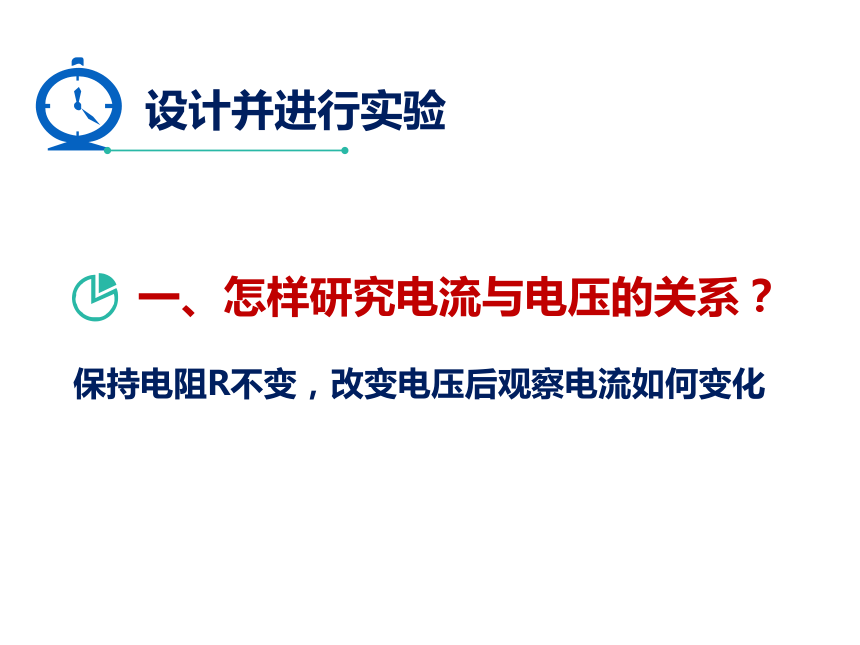

课件17张PPT。第6节电流与电压、电阻的关系判断1、电压越大，电流越大。2、导体的电阻越大，通过的电流越小。提出问题：通过导体的电流与电压、电阻之间有怎样的关系？设计并进行实验一、怎样研究电流与电压的关系？保持电阻R不变，改变电压后观察电流如何变化实验记录数据，作出图像保持电阻不变时，电流跟电压成 关系。正比例研究电压对电流的影响定值电阻R=5欧二、怎样研究电流与电阻的关系？保持电压U不变，改变电阻后观察电流如何变化研究电阻对电流的影响保持电阻两端电压（U=2伏）保持电压不变时，电流跟电阻成 关系。反比例得出结论导体中的电流与导体两端的电压成正比,
与导体的电阻成反比。IUR与=成正比成反比欧姆定律三个物理量单位之间的关系：1V1A=1?德国物理学家欧姆研究了电流与电压、电阻的关系，
在1827年得出了如下结论：练习1、根据欧姆定律完成下列表格4520R=U/I跟I=U/R相似，那能否认为电阻跟电压成正比，跟电流成反比？I=U/RU=IRR=U/I想一想 导体的电阻是导体本身固有的一种性质，导体电阻的大小是由导体的长度、横截面积和材料决定的，当电阻两端电压改变时，通过它的电流也成正比例改变，而电压与电流比值（即电阻）不变，是一个定值（可以看出电阻的大小等于电压与电流的比值），故电阻跟电压、电流无关，不存在正、反比的关系。所以R=U／I，只能用来计算电阻的大小，而不能用作电阻的定义式 。通过今天这节课的学习，你有哪些收获？德国物理学家欧姆研究了电流与电压、电阻的关系　　　导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个结论叫做　　　。欧姆定律德国科学家欧姆在1827年得出了如下结论：　　如图所示的电路图．开关闭合后，把P向左移动，则 ( )
A．两表示数都变大 B．两表示数都变小
C．电流表示数变大，电压表示数变小
D．电流表示数变小，电压表示数变大如图所示，电源电压不变，开关闭合后将滑动变阻器滑片P向b滑动时 ( )
A．电流表和电压表示数都变小 B．电流表和电压表示数都变大
C．电流表示数变大，电压表示数变小 D．电流表示数变小，电压表示数变大某电阻两端接1.5伏电压时，它的电阻是5欧。请计算通过这个电阻的电流是多少？
若将这个电阻两端改接2伏电压，它的电阻是_________欧。 如图所示电路，已知电源电压为6V，电阻R1=10Ω，滑动变阻器R2的最大值是20Ω，当滑动片P从口向b移动的过程中，电压表的最大示数是____V，电流表最小示数是____A。
