显微镜的结构与使用
使用导航

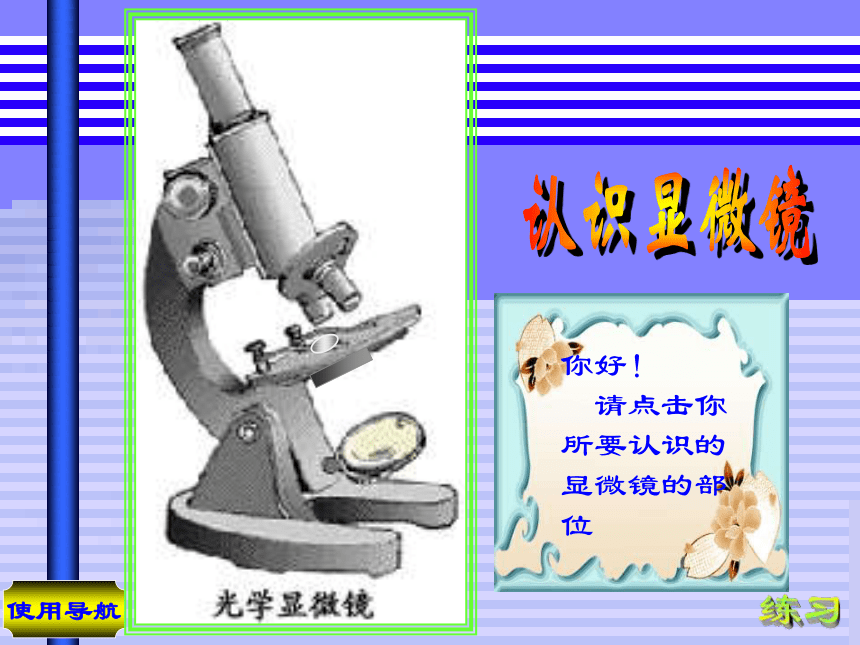

你好！
请点击你所要认识的显微镜的部位

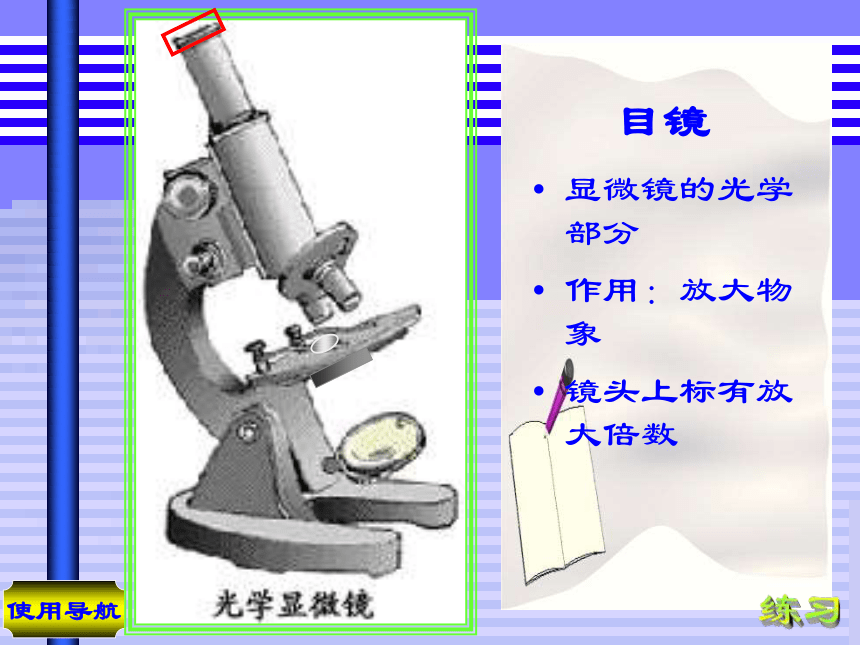

目镜
显微镜的光学部分
作用：放大物象
镜头上标有放大倍数

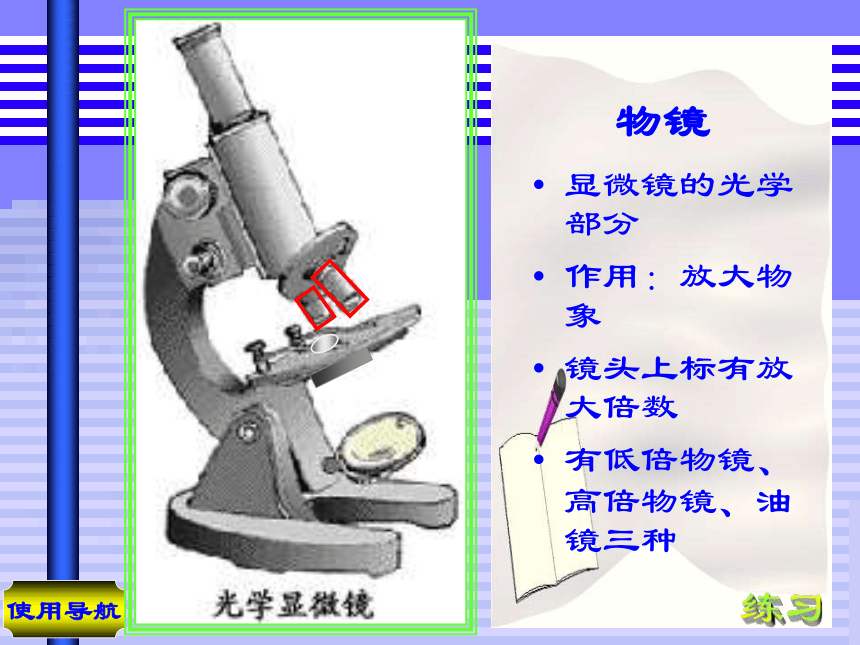

物镜
显微镜的光学部分
作用：放大物象
镜头上标有放大倍数
有低倍物镜、高倍物镜、油镜三种

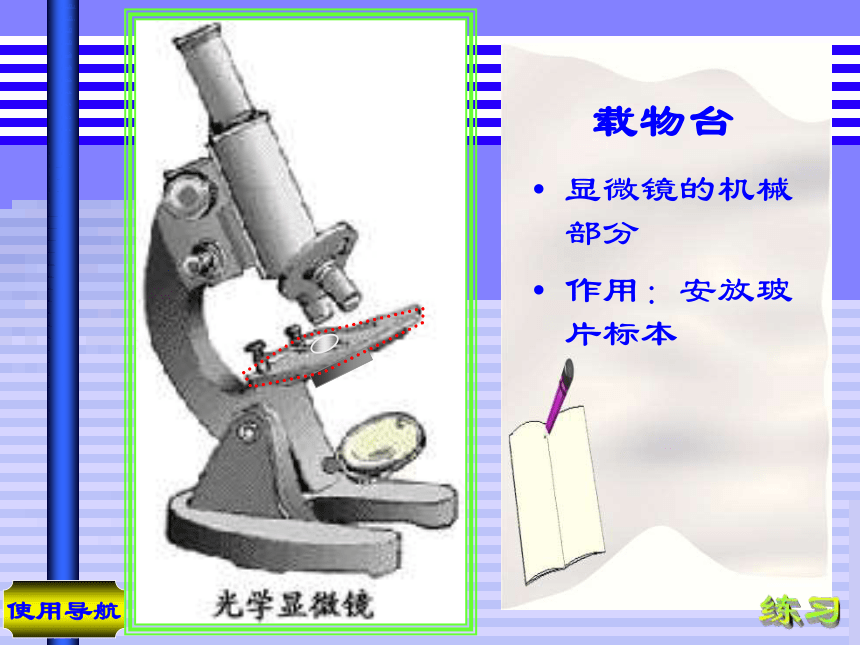

载物台
显微镜的机械部分
作用：安放玻片标本
反光镜
显微镜的照明部分
作用：反射光线
有平面镜、凹面镜两种
镜座
显微镜的机械部分
作用：稳定显微镜
镜柱
显微镜的机械部分
作用：支持作用

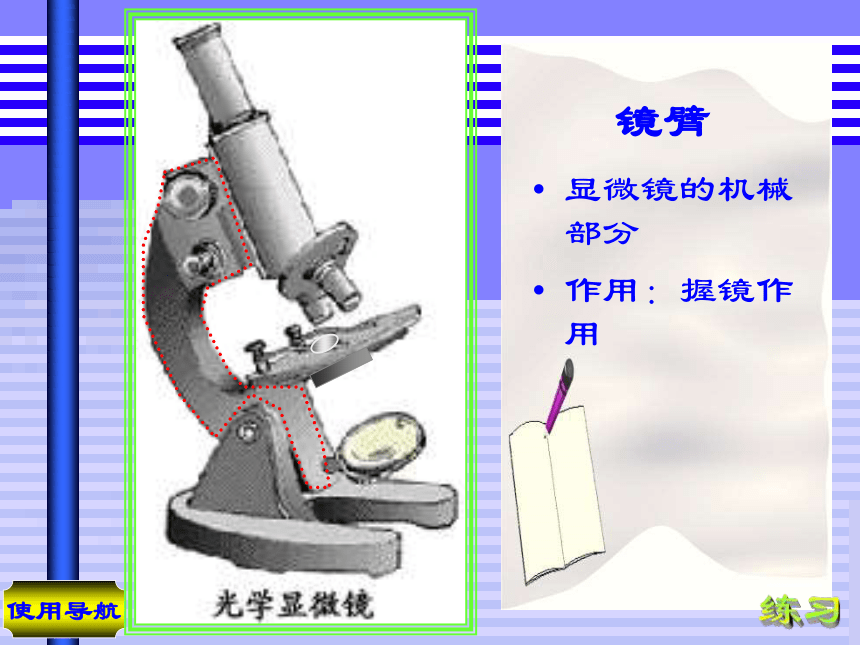

镜臂
显微镜的机械部分
作用：握镜作用

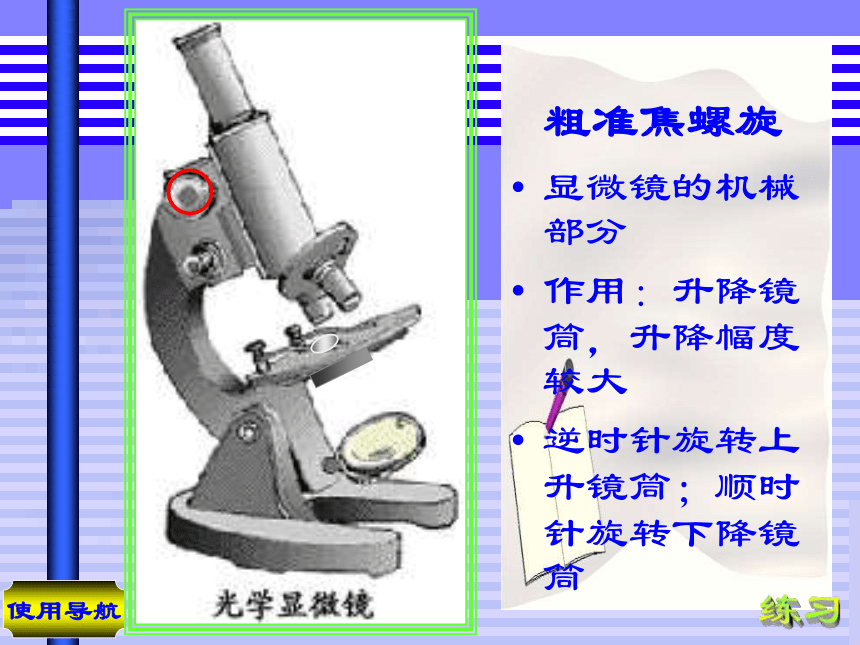

粗准焦螺旋
显微镜的机械部分
作用：升降镜筒，升降幅度较大
逆时针旋转上升镜筒；顺时针旋转下降镜筒

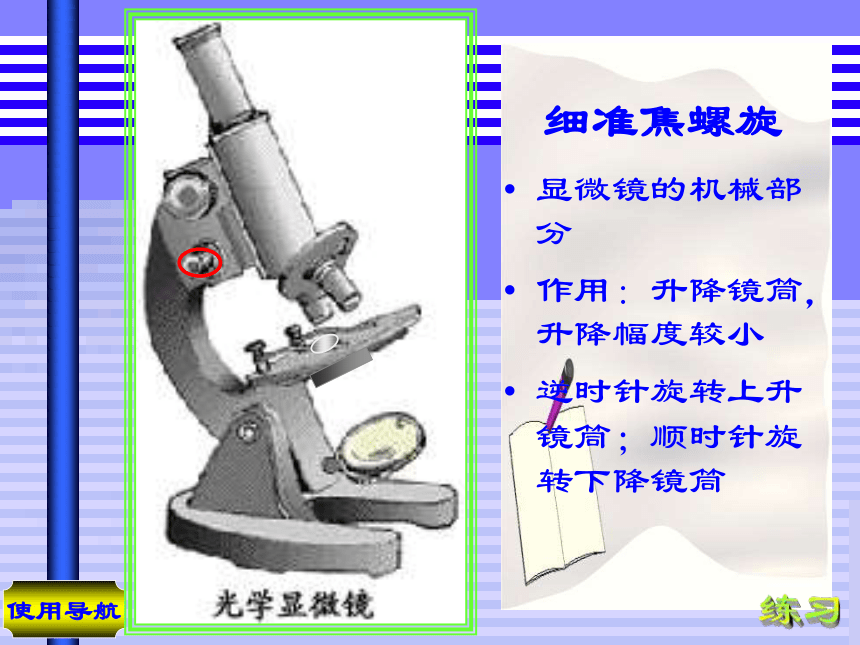

细准焦螺旋
显微镜的机械部分
作用：升降镜筒，升降幅度较小
逆时针旋转上升镜筒；顺时针旋转下降镜筒
镜筒
显微镜的机械部分
作用：安放镜头
把目镜和物镜聚合起来
转换器
显微镜的机械部分
作用：安放和转换物镜镜头
压片夹
显微镜的机械部分
作用：固定玻片标本
通光孔
显微镜的机械部分
作用：使光线通过
遮光器
显微镜的照明部分
作用：调节通光量
1.目镜
2.粗准焦螺旋
3.细准焦螺旋
4.镜臂
5.物镜
6.镜柱
7.镜座
8.镜筒
9.压片夹
10.载物台
11.遮光器
12.反光镜
使用导航
1.准备
将显微镜平稳地放在身前的实验桌上，略偏左，使镜臂对着身体，镜筒向前（如右图所示）
注意事项
next
1.准备
2.对光①
转动转换器，使低倍镜对准通光孔，
转动粗调节器，使低倍镜前端距
载物台约1-2厘米的距离。
（如右图所示）
注意事项
next
2.对光②
将光圈放大；
让左眼朝目镜里注视，同时用手将反光镜转向光源；
调节反光镜，直至从目镜里看
到一个白色明亮的圆形视野。 （如右图所示）
注意事项
next
1.准备
2.对光
将玻片标本放在载物台上，使待检查部分位于通光孔中心，用弹
簧夹片压住载玻片两端。
（如右图所示）
3.低倍镜观察①
注意事项
next
1.准备
两眼从侧面注视，将物镜降至距标本约0.5厘米时停止。
（如右图所示）
3.低倍镜观察②
注意事项
next
1.准备
2.对光
用左眼朝目镜里观察，同时转动粗调节器，缓慢上升镜筒，直到
视野中出现物象，再用细调节
器调节。
（如右图所示）
3.低倍镜观察③
注意事项
next
1.准备
2.对光
先将低倍镜下找到所需观察的物象，把要进一步放大的部位移到视野正中央。（如上图所示）
3.低倍镜观察
4.高倍镜观察①
中期
注意事项
next
1.准备
2.对光
转动转换器，使高倍镜到位。调节反光镜和光圈，使光照明亮，再微微调节细调节器，直到物象清晰。
（如上图所示）
4.高倍镜观察②
注意事项
next
1.准备
2.对光
3.低倍镜观察
5.显微镜复原
4.高倍镜观察
注意事项
用擦镜纸揩净目镜和物镜，用清洁纱布揩净镜体。再转动转换器，把两个物镜偏到两旁，并将镜筒下降，然后将显微镜平稳地放入镜箱内保存。
begin
1.准备
2.对光
3.低倍镜观察
1.取送显微镜时，应右手握住镜臂， 左手
托住镜座，轻拿轻放。切勿用 一只手斜
提，前后摆动，防止目镜滑出跌落。
2.揩试目镜、物镜和反光镜上的灰尘或污
物，必须使用专用的擦镜纸。切勿用手指、
手帕、纱布和普通纸擦。
返回
next
3.镜头的切换一定要使用转换器，以免使
光轴发生弯曲。
4.镜检时，如有必要使镜筒倾斜，注意倾
斜角度不能超过45?，以免整个镜体重心
不稳而翻倒。
5.转动粗、细调节器时，不要用力过猛，
以防止机件损伤，调节失灵。
返回
next
6.镜检时，坐姿端正，一般用左眼观察物
象，用右眼看着实验报告纸画图。两眼
须同时睁开，以减少疲劳。
7.切忌一面从目镜进行观察，一面使镜筒
下降，这样容易使物镜与玻片标本碰撞
而损坏；也不能持续转动粗调节器，使
镜筒一直上升，这样会使镜筒内的齿板
和齿轮脱钩，以致镜筒跌出。
返回
next
8.载物台要保持清洁干燥。如使用新鲜材
料做临时装片，必须在载玻片上加盖盖
玻片。切勿让材料、水滴、试剂接触物
镜和载物台。如沾上，应立即揩擦干净，
以免镜头等被污染和腐蚀。
9.在高倍镜下调节焦距时，切勿使用粗调
节器，以免压坏标本，损坏物镜。
返回
next
10.高倍镜使用完毕，必须先上升镜筒，移
开镜头后再取出玻片标本，以免取玻片
时擦损镜头的镜面。
11.绝对禁止随意取出目镜或拆下显微镜
的其他部件，以免灰尘掉入镜筒、部件
失落或损坏。
返回
begin
3. 如何尽快使物象移到视野中央？
2.如何使用目镜中的指针？
1.如何操作使物象更容易找到？
1.如何操作使物象更容易找到？
如右图所示，在放置载玻片时，使观察对象置于通光孔的中央。
因为，通光孔的中央与物镜的光轴在一条直线上，通过调节调节器，就比较容易找到物象。
返回
2.如何使用目镜中的指针？
在目镜中往往装有一根指针，便于在视野中指出所要观察的对象。
（如下图所示）
指针
若要用指针指在指针下面的一个细胞上，该如何操作？
2.如何使用目镜中的指针？
方法之一：可以转动目镜
因为，指针是装在目镜之中的，当旋转目镜时，指针也会跟着旋转。旋转之后的指针，可能会指在所需指出的对象上。
（如图所示）
2.如何使用目镜中的指针？
方法之二：
可以移动装片，使物象移动到指针针尖的部位。（如图所示）
返回
3. 如何尽快使物象移到视野中央？
如上图，物象在视野的下方，若要移至中央，则装片应镜臂方向移动。
装片移动方向与视野中物象移动方向是相反的。
3. 如何尽快使物象移到视野中央？
操作如上图所示
载物台
通光孔
镜臂侧
返回
