串联电路的复习课——设计智能小彩灯

设计智能小彩灯
——串联电路复习课

设计要求

小区里需要小彩灯装饰以营造节日氛围，现在，
有人建议实现小彩灯的全自动化管理，要求如下：
①小彩灯在白天不发光；
②夜晚的时候进行忽亮忽暗地闪烁发光。

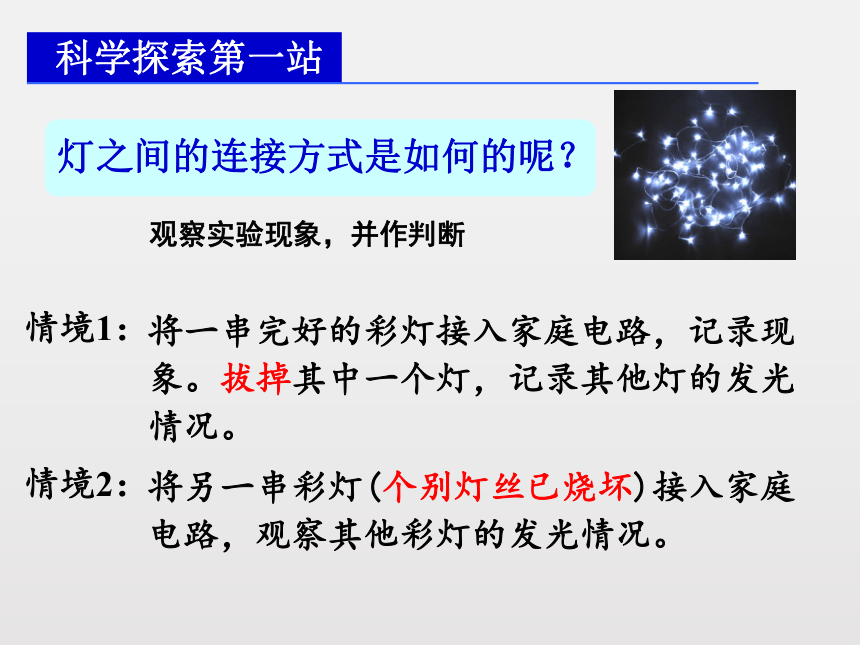

科学探索第一站

将一串完好的彩灯接入家庭电路，记录现象。拔掉其中一个灯，记录其他灯的发光情况。
情境1：
将另一串彩灯(个别灯丝已烧坏)接入家庭电路，观察其他彩灯的发光情况。
情境2：
观察实验现象，并作判断

灯之间的连接方式是如何的呢？

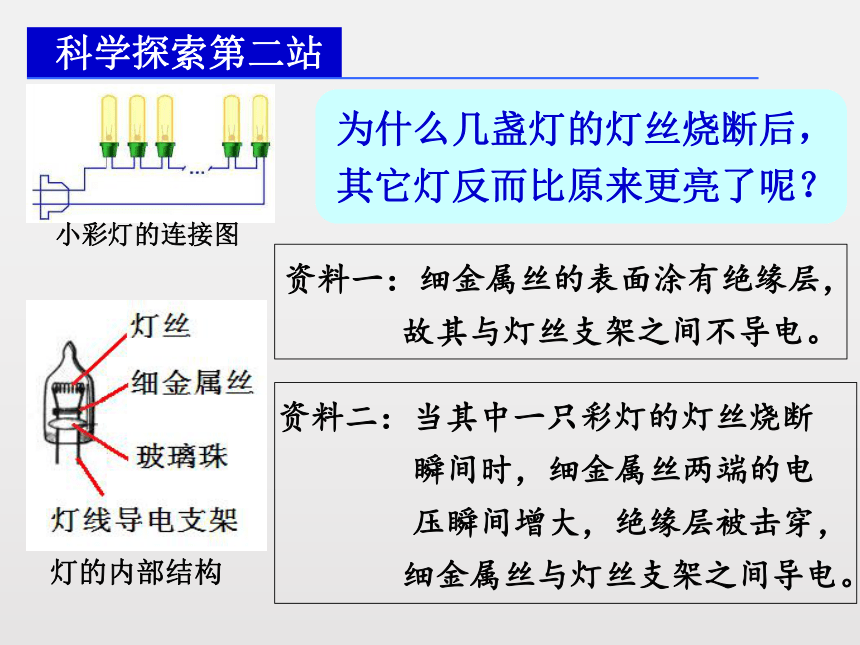

科学探索第二站


为什么几盏灯的灯丝烧断后，
其它灯反而比原来更亮了呢？
小彩灯的连接图
灯的内部结构
资料一：细金属丝的表面涂有绝缘层，
故其与灯丝支架之间不导电。
资料二：当其中一只彩灯的灯丝烧断
瞬间时，细金属丝两端的电
压瞬间增大，绝缘层被击穿，
细金属丝与灯丝支架之间导电。

科学探索第三站

光敏电阻
“夜光小虫”
简化内部电路图

结合电路图，使用“夜光小虫”，你认为光敏电阻的阻值随光照强度变化的曲线会是？
口头表述，说明理由

A
光敏电阻阻值与光照强度的关系图

科学探索第三站

简化内部电路图

智能灯约在傍晚5点自动发光，考虑到其电池在使用一段时间后电压会下降，需定期更换，否则会在傍晚5点 (填“前”或“后”)发光，并请你写下理由。

科学探索第四站


将光敏电阻与大量灯串联在一起，并将光敏电阻暴露于众多彩灯中，即可自动实现夜晚小彩灯的自动缓慢闪烁，请分析方案的可行性，并阐明理由。
资料一：每盏灯珠的额定电压是3.5伏，并经测试可知，
灯珠能够在3伏—5伏的电压范围内发光。
资料二： 当人眼所看到的影像消失后，人眼仍能继续
保留其影像0.1-0.4秒左右的图像，这种现
象被称为视觉暂留现象。

科学探索第五站


当前智能化电路已经渗透到我们生活的各个领域，单片机(主控板)是智能电路中所不可缺少的部分。
智能仪表
自动化机器
……
结合传感器，实现湿度、温度、速度、厚度、力的测量，汽车雷达等
全自动洗衣机的控制
智能化
电路


科学探索第五站

图形化编程
电路连接方式
