第2节 电流的测量（第2课时）（课件 36张ppt）

弹簧秤的使用：
1、弹簧秤在使用前检查先调零，使指针在零刻度位置；
2、使用前观察量程、最小刻度；
3、加在弹簧秤上的力不许超过它的量程；
4、测量力时，弹簧秤的弹簧、挂钩、指针都不与外界摩擦。

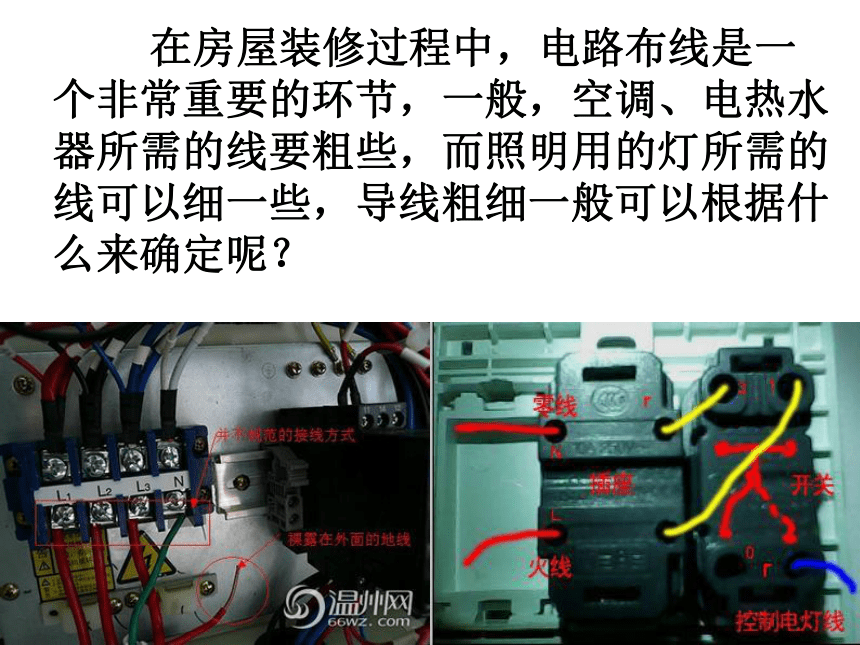

在房屋装修过程中，电路布线是一个非常重要的环节，一般，空调、电热水器所需的线要粗些，而照明用的灯所需的线可以细一些，导线粗细一般可以根据什么来确定呢？

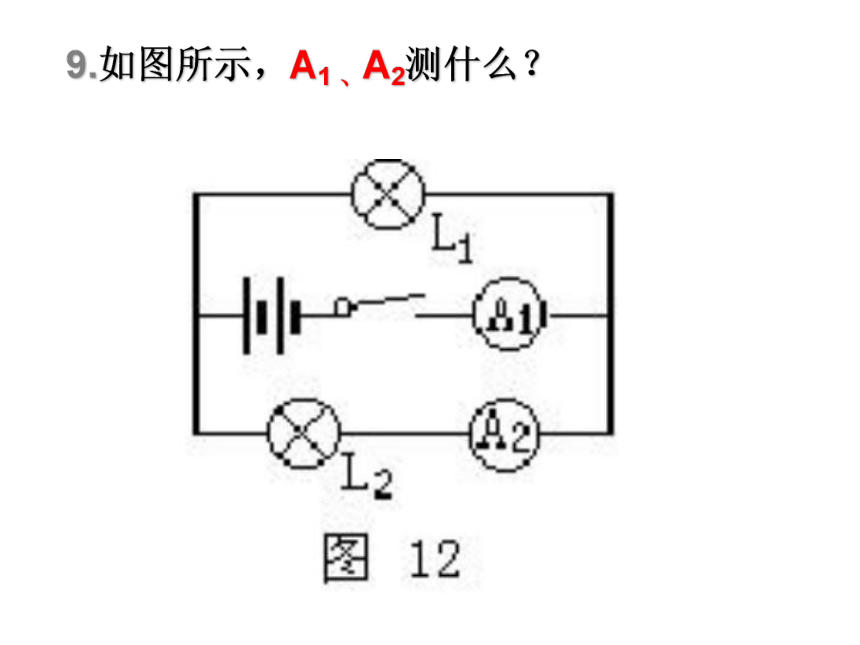

9.如图所示，A1 、A2测什么？
8.如图所示，A 、 A1 、A2测什么？
L1
L2
判断方法：去表法
串谁测谁（影响谁就测谁）
A
A1


A1
A

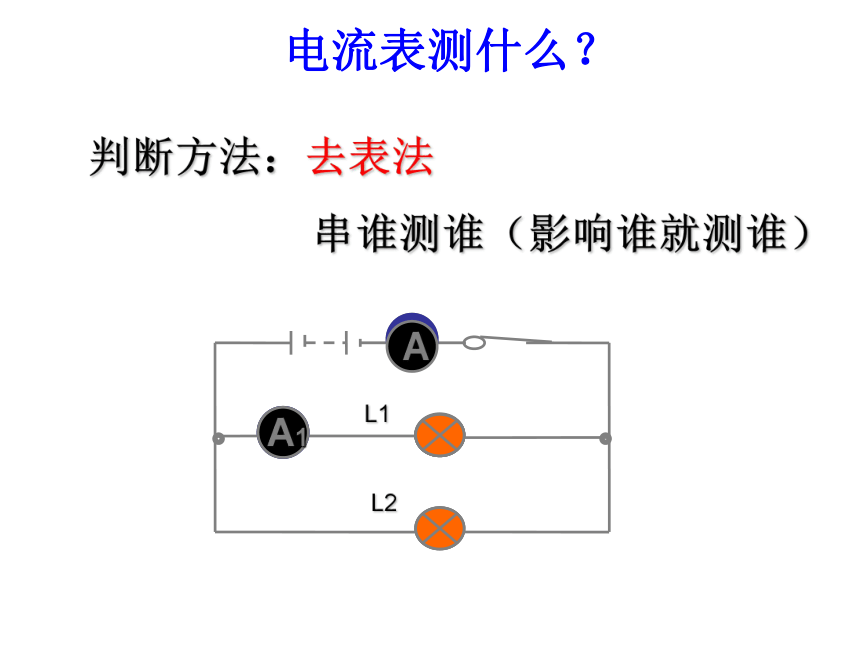

电流表测什么？

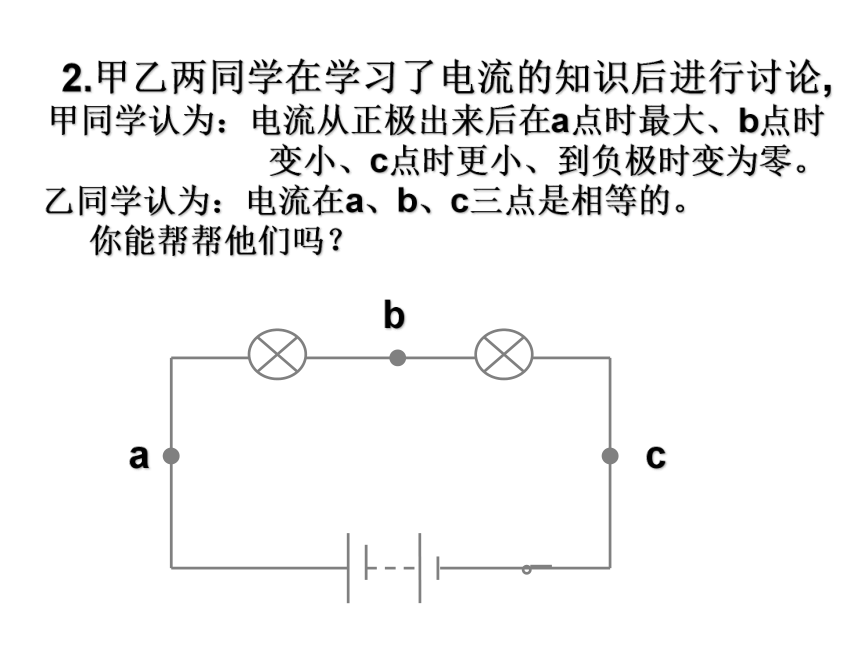

2.甲乙两同学在学习了电流的知识后进行讨论,
甲同学认为：电流从正极出来后在a点时最大、b点时 变小、c点时更小、到负极时变为零。
乙同学认为：电流在a、b、c三点是相等的。
你能帮帮他们吗？
1、提出问题：
串联电路中各点的电流之间有什么关系？
２、猜想或假设：
3、设计实验：
4、进行实验
(1)实验器材:

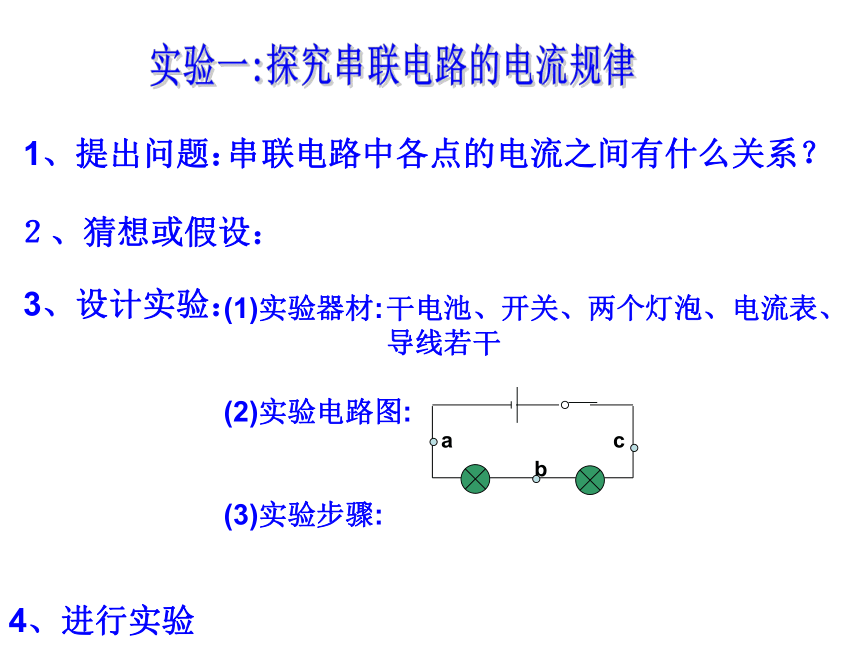

(2)实验电路图:

(3)实验步骤:
干电池、开关、两个灯泡、电流表、导线若干
一、

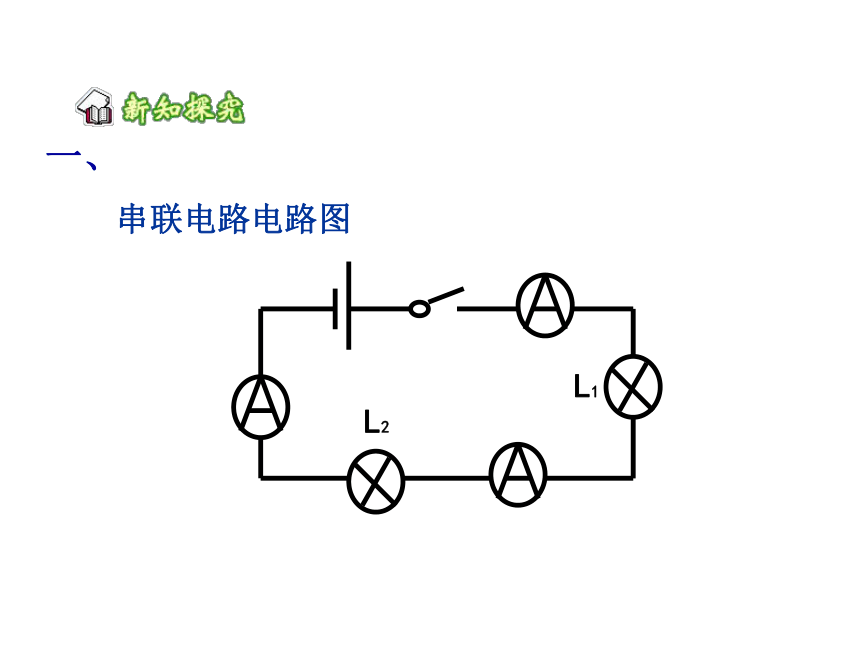

串联电路电路图

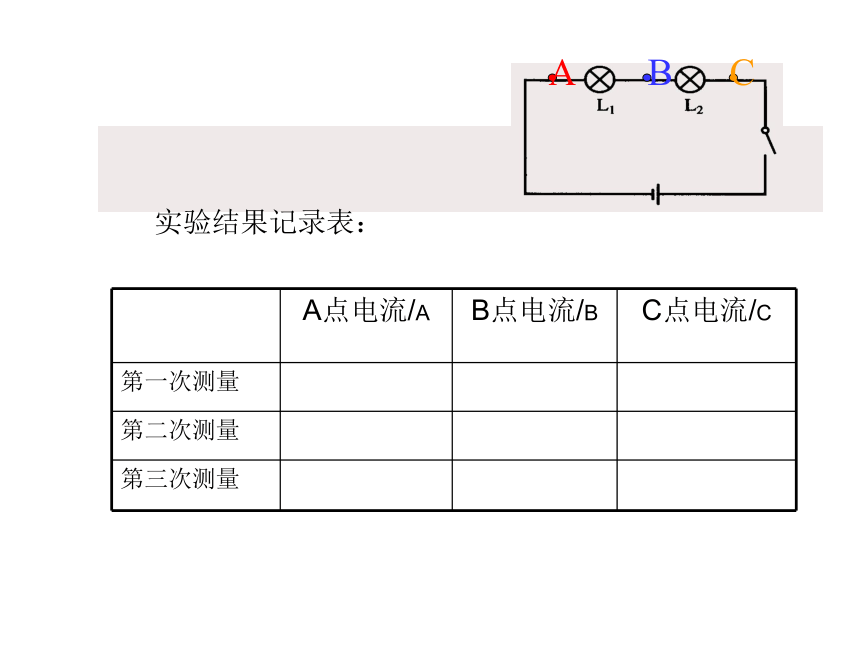

实验结果记录表：
A点电流/A B点电流/B C点电流/C

第一次测量
第二次测量
第三次测量
二、串联电路中电流规律的探究过程
探究结论：
串联电路的电流处处相等
串联电路的特点：
①只有一条电流路径；②开关控制整个电路；③用电器相互干扰。
板书：串联电路中各处电流都相等。
表达式：I1=I2=I3＝……
A
B
C
I1
I2
I3

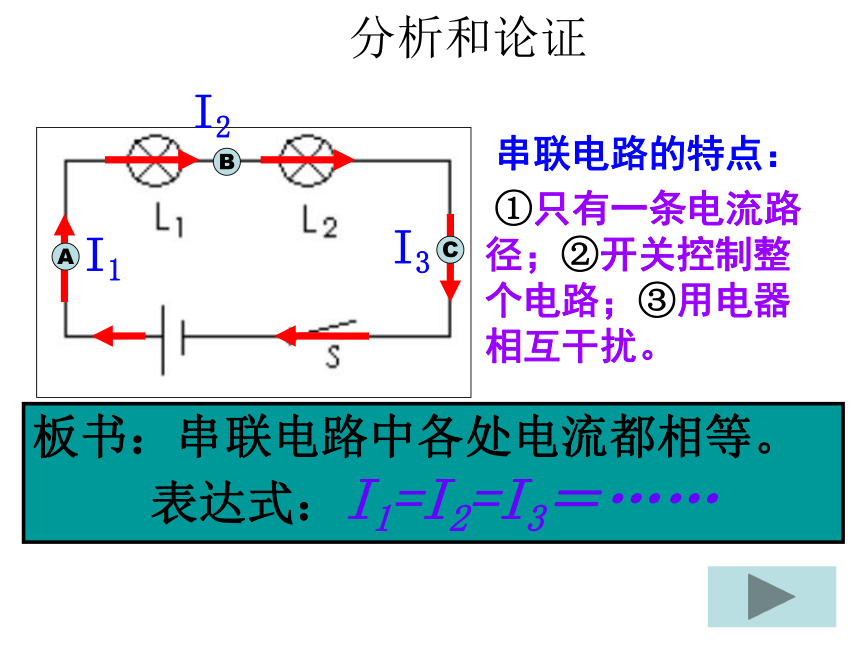

分析和论证
1、提出问题：
并联电路中各点的电流之间有什么关系？
２、猜想或假设：
3、设计实验：
4、进行实验
(1)实验器材:

(2)实验电路图:

(3)实验步骤:
干电池、开关、两个灯泡、电流表、导线若干
探究并联电路的电流规律
提出问题：
并联电路中各点的电流之间有什么关系？
猜想与假设
并联电路中干路电流等于个支路电流之和
一、
并联电路电路图
实验结果记录表：
A点电流/A B点电流/B C点电流/C

第一次测量
第二次测量
第三次测量
二、并联电路中电流规律的探究过程
探究结论：
并联电路的干路电流等于各支路电流之和。
并联电路的特点：电流有两条以上路径，电流出现分与合；各支路用电器独立工作、互不影响；干路开关控制整个电路，支路开关控制所在的支路。
板书：并联电路中干路的电流等于各支路的电流之和
A
B
C
I
I1
I2
分析和论证
7.如图所示，串联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Ic
8、如图所示，并联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Ic
a
b
c
= =
= +
三、习题
1、有L1和L2两只灯泡串联在电路中，
闭合开关后发现L1很亮，L2很暗，
那么（ ）
A、L1中电流较大
B、L2中电流较大
C、L1和L2中的电流一样大
D、由于灯的亮度不同故无法比较
电流的大小
C
在一个电路中有两个用电器，用电流
表测量时，如发现通过每个电器的电流不相同,则这两个用电器的连接一定是_____；
如发现通过每个用电器的电流相同，则这两个用电器的连接___________________________。
可能是串联、也可能是并联
并联
3、下列电路中，能正确测出电灯L2的电流的是（ ）
A
B
C
D
B

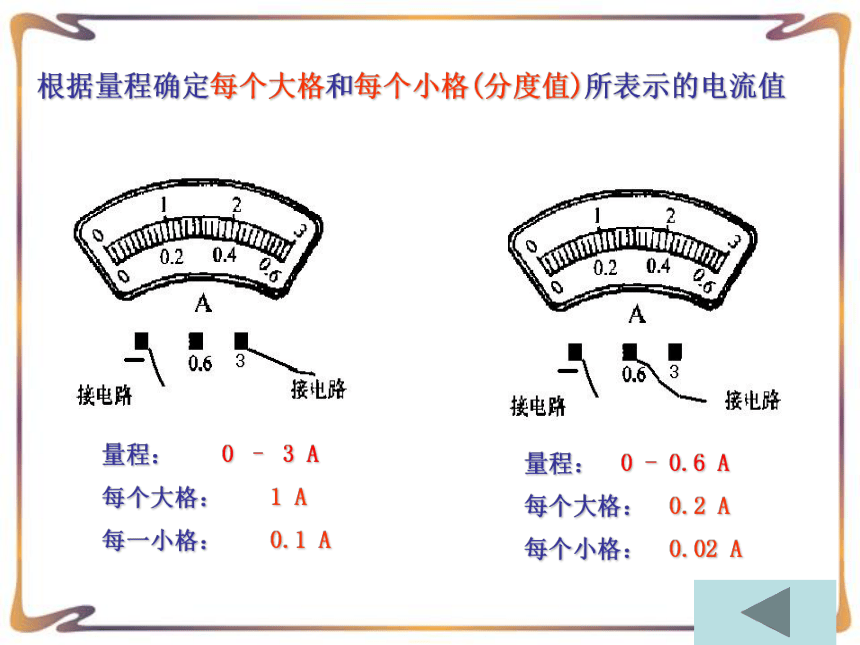

4．如图所示，请读出它们指针所
指位置的示数：
图1的示数是:________
图2的示数是:________
0.46A
1.2A
5、如图所示，已知A1的示数是0.8A，
A2的示数是1.5A，则通过灯L1的电流
是_____A，灯L2的电流是______A。
0.7
0.8
L2
L1
S
6、如图所示，电流表A1、A2和A3的
示数分别为1.2A、0.8A和0.3A，那么
通过灯L1的电流是_____A, L2的电流
是__ __A, L3的电流是_____A。
0.4
0.5
0.3
7、如图所示，电流表A1、A2和A3的
示数分别为1.5A、0.8A和1.2A，那么
通过灯L1的电流是_____A, L2的电流
是__ __A, L3的电流是_____A。
0.7
0.5
0.3
L1
L1
L2
L2
A2
A1
1.2A
0.5A
L1中的电流是多少？
0.7A
10.将图5中给出的实物连接起来．
要求：L1，L2并联、S控制干路， 测量干路的电流， 测L2中的电流．已知L1和L2中的电流均为0.4A .
11.如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示数为 ，A2的示数为 ，灯L1中的电流是 .
1.8A
0.36A
1.44A
三、串并联电路中电流规律的应用
　 解：答案如图乙、丙、丁。注意接线时，对于测量小灯泡的电流一般用0.6A量程。
怎样连接甲图元件成并联电路，并用电流表分别测出电灯L1、L2及两只电灯的总电流？
看一看：新型电流表
电流的应用：测谎仪
参加实验者不断收到不同的讯息，同时将微弱的电流通过他们身体。他们对不同信息的回答真实与否会影响皮肤对微弱电流的抵抗，从而反应出他们是否说谎。
