化学平衡图象

课件13张PPT。化学反应原理新课标人教版选修四第二章化学反应速率和化学平衡第三节化学平衡
（化学平衡图像）解题一般方法：1．对于化学反应速率的有关图象问题，可按以下的方法进行分析：
（1）认清坐标系，弄清纵、横坐标所代表的意义，并与有关的原理挂钩。
（2）看清起点，分清反应物、生成物，浓度减小的是反应物，浓度增大的是生成物，一般生成物多数以原点为起点。
（3）抓住变化趋势，分清正、逆反应，吸、放热反应。升高温度时，v（吸）>v(放)，在速率-时间图上，要注意看清曲线是连续的还是跳跃的，分清渐变和突变，大变和小变。例如，升高温度，v(吸)大增，v(放)小增，增大反应物浓度，v(正)突变，v(逆)渐变。

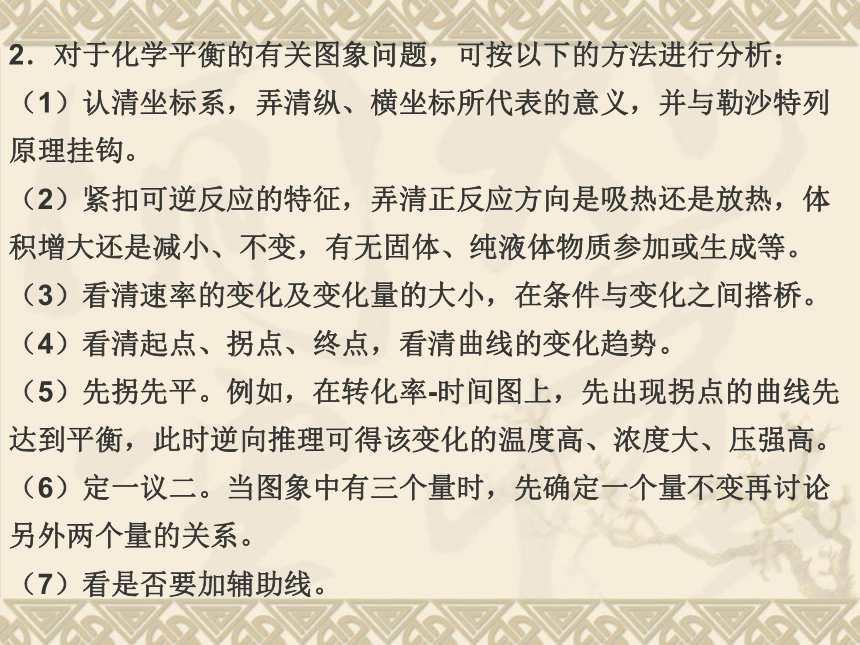

（4）注意终点。例如在浓度-时间图上，一定要看清终点时反应物的消耗量、生成物的增加量，并结合有关原理进行推理判断。2．对于化学平衡的有关图象问题，可按以下的方法进行分析：
（1）认清坐标系，弄清纵、横坐标所代表的意义，并与勒沙特列原理挂钩。
（2）紧扣可逆反应的特征，弄清正反应方向是吸热还是放热，体积增大还是减小、不变，有无固体、纯液体物质参加或生成等。
（3）看清速率的变化及变化量的大小，在条件与变化之间搭桥。
（4）看清起点、拐点、终点，看清曲线的变化趋势。
（5）先拐先平。例如，在转化率-时间图上，先出现拐点的曲线先达到平衡，此时逆向推理可得该变化的温度高、浓度大、压强高。
（6）定一议二。当图象中有三个量时，先确定一个量不变再讨论另外两个量的关系。

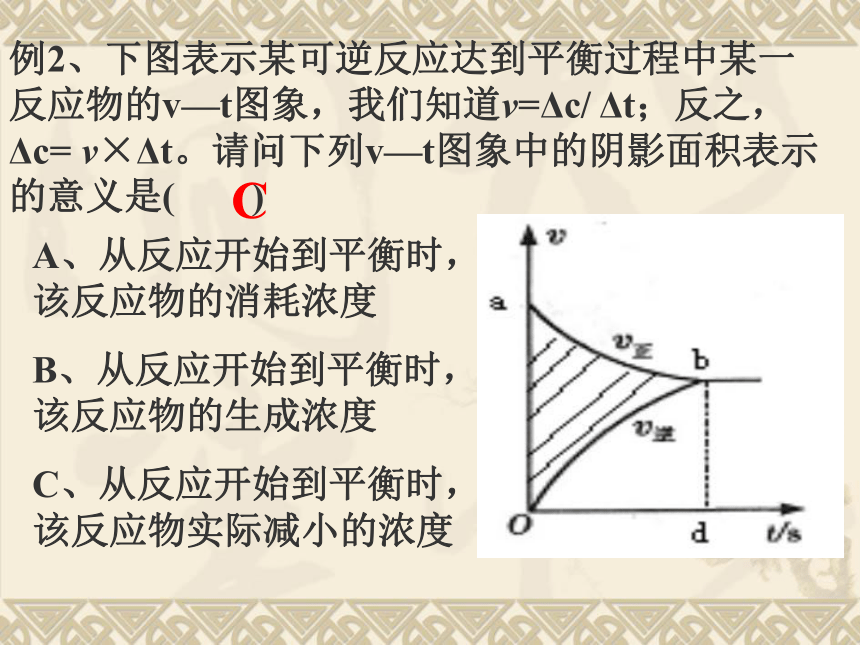

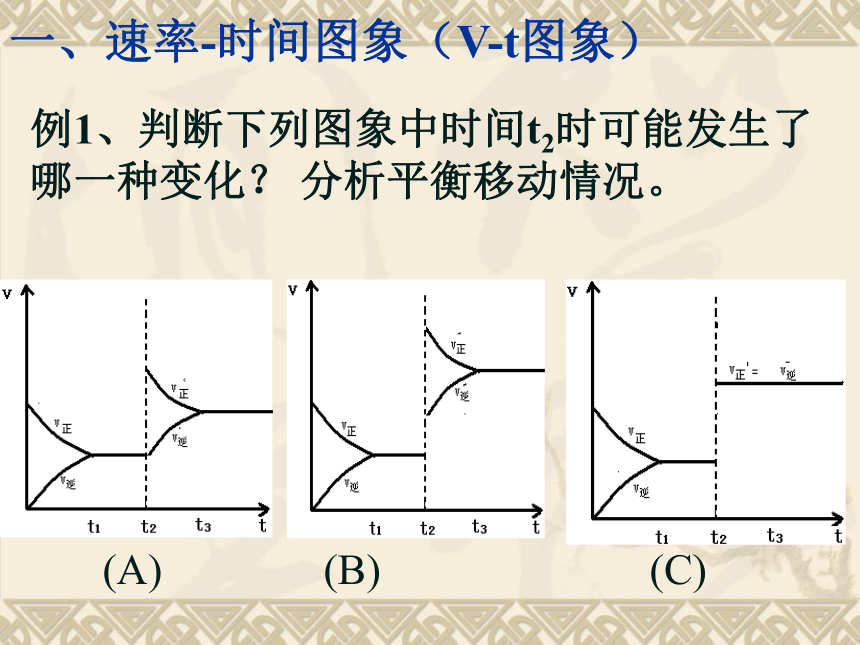

（7）看是否要加辅助线。一、速率-时间图象（V-t图象）例1、判断下列图象中时间t2时可能发生了哪一种变化？ 分析平衡移动情况。 (A) (B) (C)例2、下图表示某可逆反应达到平衡过程中某一反应物的v—t图象，我们知道v=Δc/ Δt；反之，Δc= v×Δt。请问下列v—t图象中的阴影面积表示的意义是( )CA、从反应开始到平衡时，该反应物的消耗浓度
B、从反应开始到平衡时，该反应物的生成浓度
C、从反应开始到平衡时，该反应物实际减小的浓度(A)达到平衡后，若使用催化剂，C的质量分数增大
(B)平衡后，若升高温度，则平衡向逆反应方向移动
(C)平衡后，增大A的量，有利于平衡正向移动

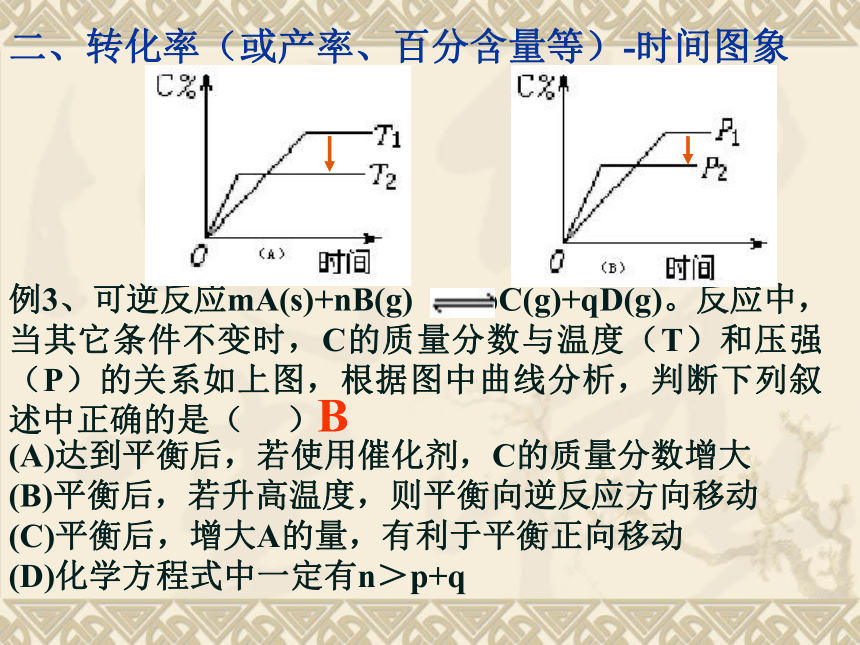

(D)化学方程式中一定有n＞p+q例3、可逆反应mA(s)+nB(g) pC(g)+qD(g)。反应中，当其它条件不变时，C的质量分数与温度（T）和压强（P）的关系如上图，根据图中曲线分析，判断下列叙述中正确的是（ ）B二、转化率（或产率、百分含量等）-时间图象可采取的措施是（ ）
A、加入催化剂
B、增大Y的浓度
C、降低温度
D、增大体系压强A练习1、图中a曲线表示一定条件下的可逆反应：
X（g）+Y（g） 2Z（g）+W（g) ;
△H =QkJ/mol 的反应过程。若使a曲线变为b曲线，练习2、在密闭容器中进行下列反应：
M（g）+N（g） R（g）+2L,在不同条件下R的百分含量R%的变化情况如下图，下列叙述正确的是（ ）
A、正反应吸热，L是气体
B、正反应吸热，L是固体
C、正反应放热，L是气体
D、正反应放热，L是固体
或液体C例4、在可逆反应mA(g)+nB(g) pC(g);△H<0中m、n、p为系数，且m+n>p。分析下列各图，在平衡体系中A的质量分数与温度t℃、压强P关系正确的是（ ）三、百分含量（转化率或产率）--压强（或温度）图象B练习3．如图所示，反应：X（气）+3Y（气） 2Z（气）；△H<0 。在不同温度、不同压强（P1>P2）下达到平衡时，混合气体中Z的百分含量随温度变化的曲线应为（ ）C练习4、mA(s)+nB(g) qC(g)；ΔH<0的可逆反应，在一定温度下的密闭容器中进行，平衡时B的体积分数V(B)%与压强(P)关系如下图所示，下列叙述正确的是( )
A、m+nq
C、X点时的状态，V正>V逆
D、X点比Y点混和物的正
反应速率慢B、C练习：可逆反应:aX(s) + bY(g) cZ(g) +dW(g)达到平衡，混合物中Y的体积分数随压强（P）与温度T（T2>T1）的变化关系如图示。1、当压强不变时，升高温度，Y的体积分数变 ，
平衡向 方向移动，则正反应是 热反应。
2、当温度不变时，增大压强，Y的体积分数变————，
平衡向 ———— 方向移动，则化学方程式中左右两边的系数大小关系是————————。小正反应吸大逆反应 b<(c+d)练习７化学反应Ｘ2(ｇ)＋Ｙ2(ｇ) 2ＸＹ(ｇ)＋Ｑ（ ΔH<0 ）,达到平衡状态时，图2—12中各曲线符合平衡移动原理的是( )?A、C
