化学平衡-图像专题(湖南省郴州市桂阳县)

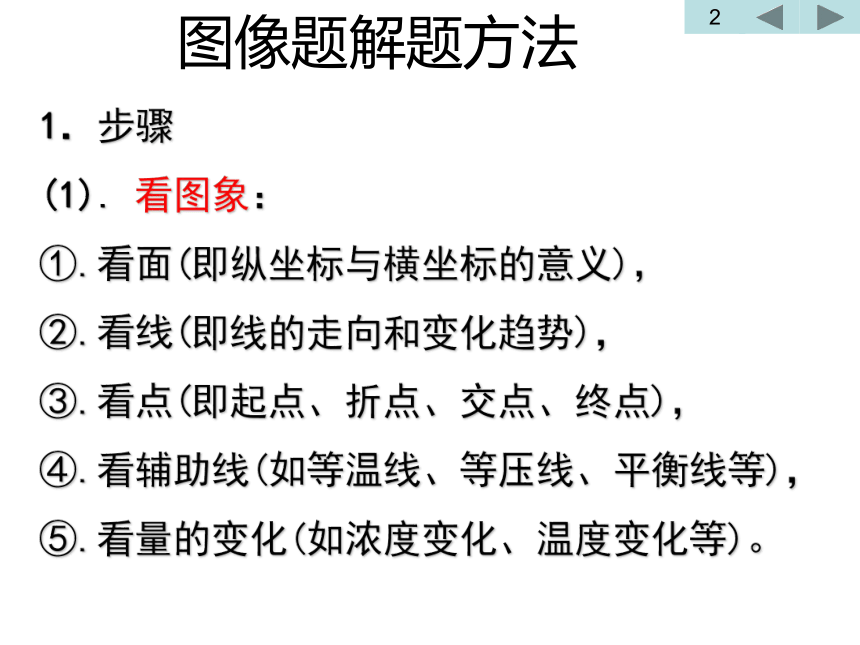

课件25张PPT。第三节 化学平衡图像专题1．步骤
(1). 看图象：
①.看面(即纵坐标与横坐标的意义)，
②.看线(即线的走向和变化趋势)，
③.看点(即起点、折点、交点、终点)，
④.看辅助线(如等温线、等压线、平衡线等)，

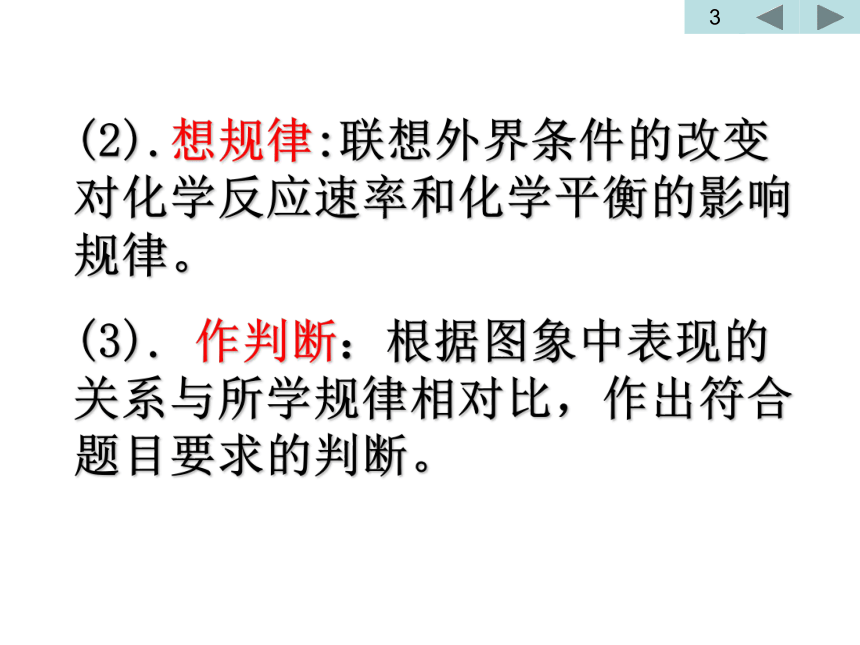

⑤.看量的变化(如浓度变化、温度变化等)。图像题解题方法(2).想规律:联想外界条件的改变对化学反应速率和化学平衡的影响规律。

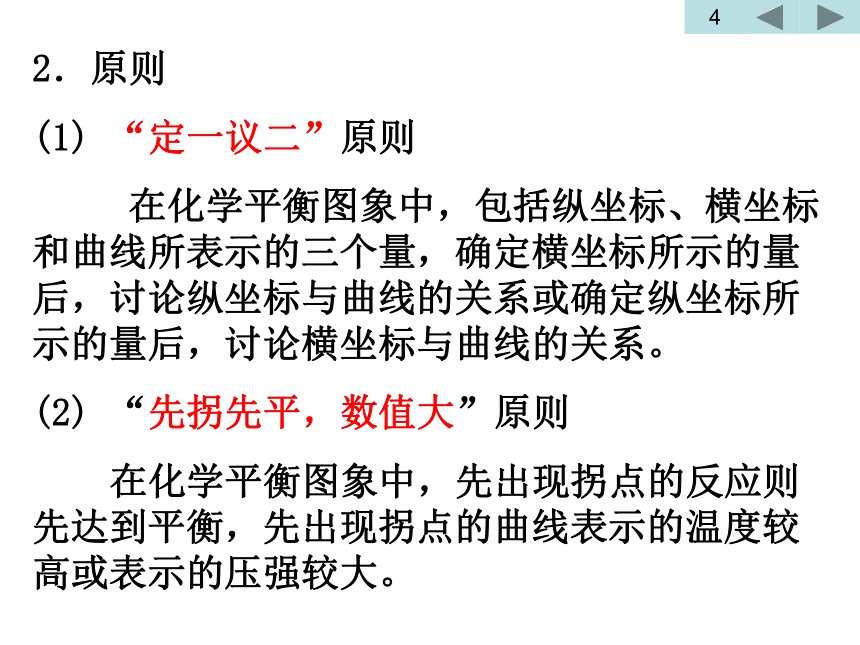

(3). 作判断：根据图象中表现的关系与所学规律相对比，作出符合题目要求的判断。2．原则
(1) “定一议二”原则
在化学平衡图象中，包括纵坐标、横坐标和曲线所表示的三个量，确定横坐标所示的量后，讨论纵坐标与曲线的关系或确定纵坐标所示的量后，讨论横坐标与曲线的关系。
(2) “先拐先平，数值大”原则

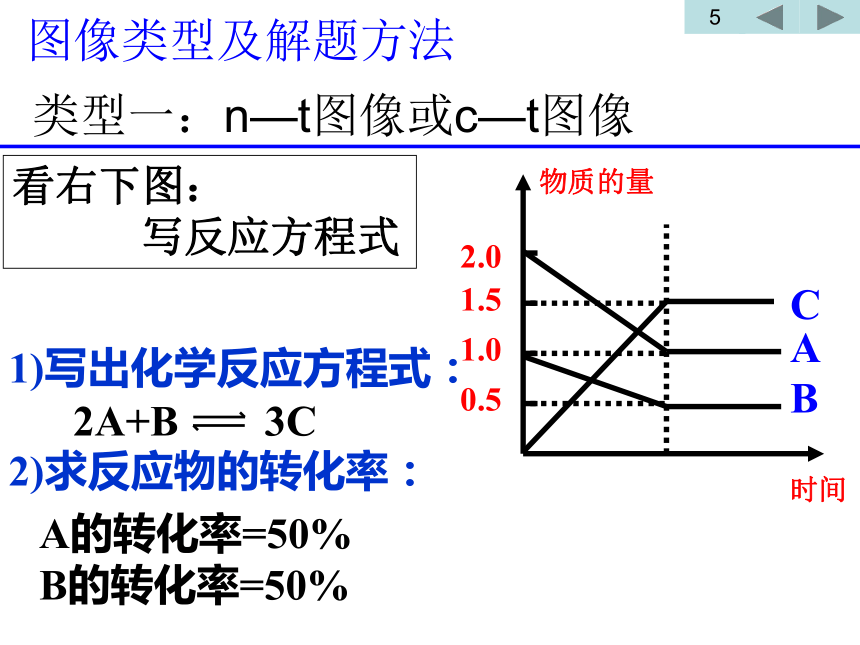

在化学平衡图象中，先出现拐点的反应则先达到平衡，先出现拐点的曲线表示的温度较高或表示的压强较大。图像类型及解题方法类型一：n—t图像或c—t图像看右下图：
写反应方程式1)写出化学反应方程式：
2)求反应物的转化率：2A+B 3CA的转化率=50%
B的转化率=50%图像类型及解题方法类型二：v—t图像从正反应开始
增大反应物浓度
平衡正向移动判断下列反应是从正反应开始，还是从逆反应开始，改变什么条件，平衡怎么移动突变图像类型及解题方法类型二：v—t图像逆反应开始。
降温或减压。

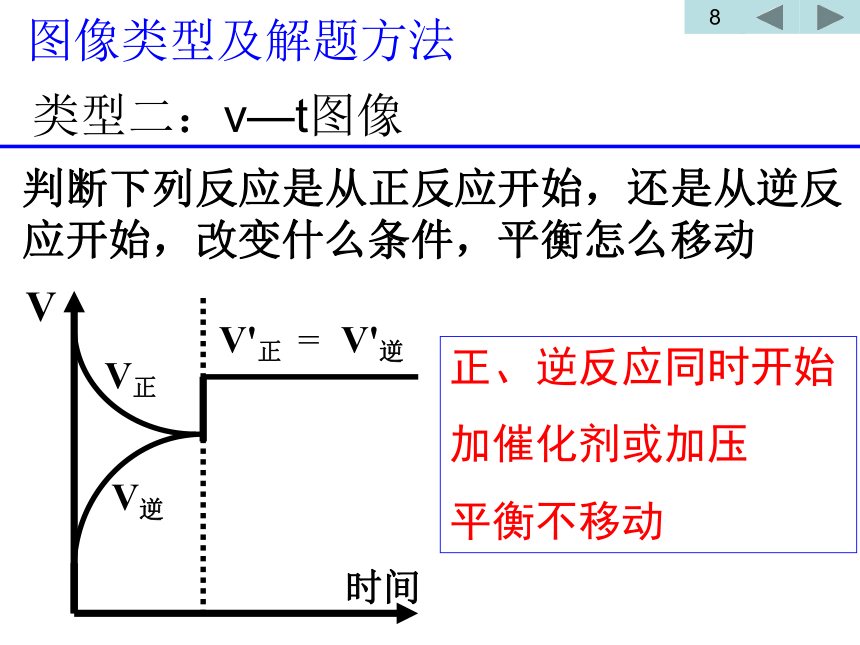

平衡向正反应方向移动。判断下列反应是从正反应开始，还是从逆反应开始，改变什么条件，平衡怎么移动图像类型及解题方法类型二：v—t图像判断下列反应是从正反应开始，还是从逆反应开始，改变什么条件，平衡怎么移动正、逆反应同时开始
加催化剂或加压

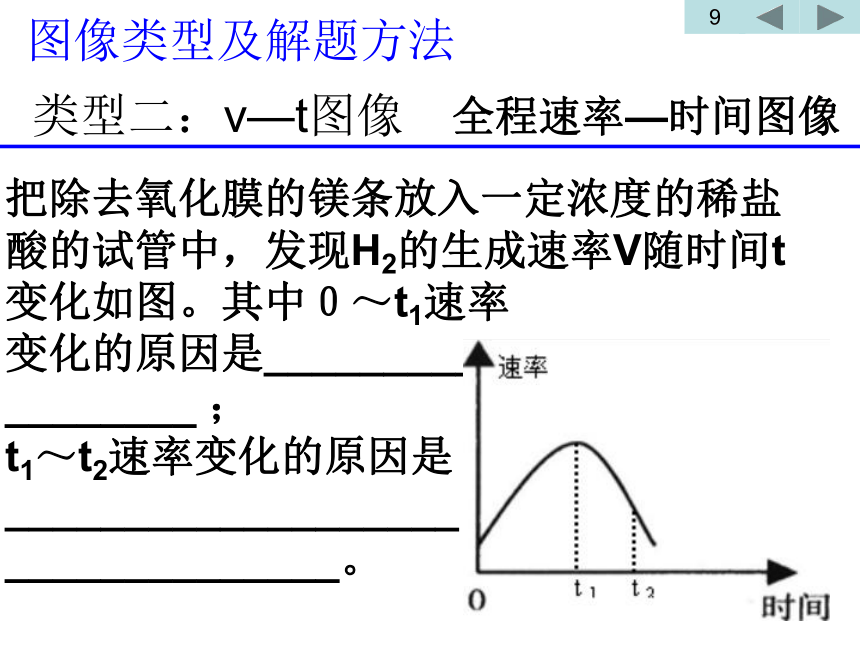

平衡不移动图像类型及解题方法类型二：v—t图像全程速率—时间图像把除去氧化膜的镁条放入一定浓度的稀盐酸的试管中，发现H2的生成速率V随时间t变化如图。其中０～t1速率变化的原因是___________________ ；t1～t2速率变化的原因是_________________________________。图像类型及解题方法类型三：v—T（或P）图像对于反应 mA(g)+nB(g) pC(g)+qD(g)正反应吸热正反应放热m+n>p+qm+n正反应是吸热还是放热
图像类型及解题方法类型四：含量(转化率)—时间—T（或P）图像对于反应 mA(g)+nB(g) pC(g)+qD(g)比较T1、T2大小
正反应是吸热还是放热
α(A）t0图像类型及解题方法类型四：含量(转化率)—时间—T（或P）图像对于反应 mA(g)+nB(g) pC(g)+qD(g)t0C%比较P1、P2大小
比较m+n与p+q的大小
图像类型及解题方法类型四：含量(转化率)—时间—T（或P）图像对于反应 mA(g)+nB(g) pC(g)+qD(g)α(A）t0比较P1、P2大小
比较m+n与p+q的大小
图像类型及解题方法类型四：含量(转化率)—时间—T（或P）图像对于反应 mA(g)+nB(g) pC(g)+qD(g)比较P1、P2大小
比较T1、T2大小
比较m+n与p+q的大小
正反应是吸热还是放热反应2X（g）+Y（g） 2Z （g）；△H<0 在不同温度（T1和T2）及压强（P1和P2）下，产物Z的物质的量（nZ）与反应时间的关系如图所示。下述判断正确的是 （ ）
A . T1B. T1P2
C. T1>T2 ,P1>P2
D. T1>T2 ,P1X(g) +Y(g) 2Z(g)+ W(s) (ΔH<0)的反应过程，若使a曲线变为b曲线，可采取的措施是（ ）A. 加入催化剂
B. 增大Y的浓度
C. 降低温度
D. 增大体系压强A.D图像类型及解题方法类型五：含量(转化率)—T—P图像对于反应 mA(g)+nB(g) pC(g)+qD(g)正反应放热m+n>p+q正反应放热m+np+q正反应吸热m+n=p+q?对于2A(g)+B(g) C(g)+3D(g)(正反应吸热)有如下图所示的变化，图中Y轴可能表示：
A、B物质的转化率
B、正反应的速率
C、平衡体系中的A%
D、平衡体系中的C%A、D练习图像类型及解题方法类型六：其他类型对于反应 mA(g)+nB(g) pC(g)+qD(g)?正反应放热?m+nV正>V逆的点
是 。ABCEDC点TNO转化率3、在容积相同的密闭容器内，分别冲入同量的N2和H2 ，在不同温度下发生反应：
N2+3H2 2NH3 ，并分别在 t 秒时测定其中NH3的体积分数，绘图如下：

（1）A、B、C、D、E五点中，
尚未达到化学平衡状态的是：___；
（2）此反应的正方向为
______反应；（放热、吸热）
（3）AC段的曲线是增函数，CE段
曲线是减函数，试从反应速率和平衡角度说明理由：__________
mA(g)+nB(g) pC(g)+qD(s)此图在t2时，如果是加热，那么ΔH是大于0，还是小于0？
如果是减压，那么m+n与p的关系如何？在某容积一定的密闭容器中，可逆反应
A(g)+B (g) xC (g)符合下例图像（1）所示关系，由此推断对图象（2）的正确说法是（ ）
A. P3>P4 Y轴表示A的转化率
B. P3>P4 Y轴表示B的百分含量
C. P3>P4 Y轴表示混合气体的密度
D. P3>P4 Y轴表示混合气体的平均相对分子质量图2练习AD
