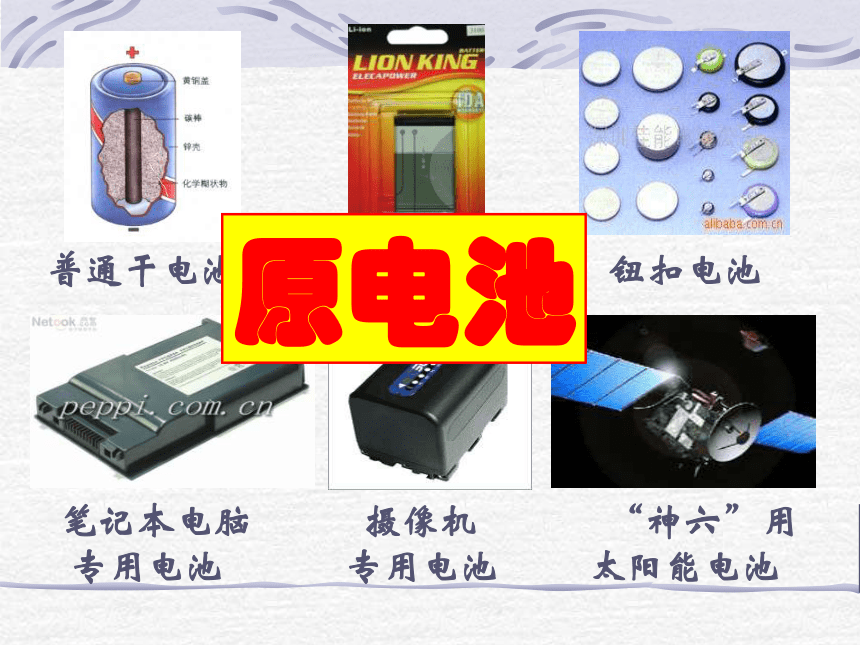

课件27张PPT。普通干电池手机电池钮扣电池笔记本电脑
专用电池 摄像机
专用电池 “神六”用

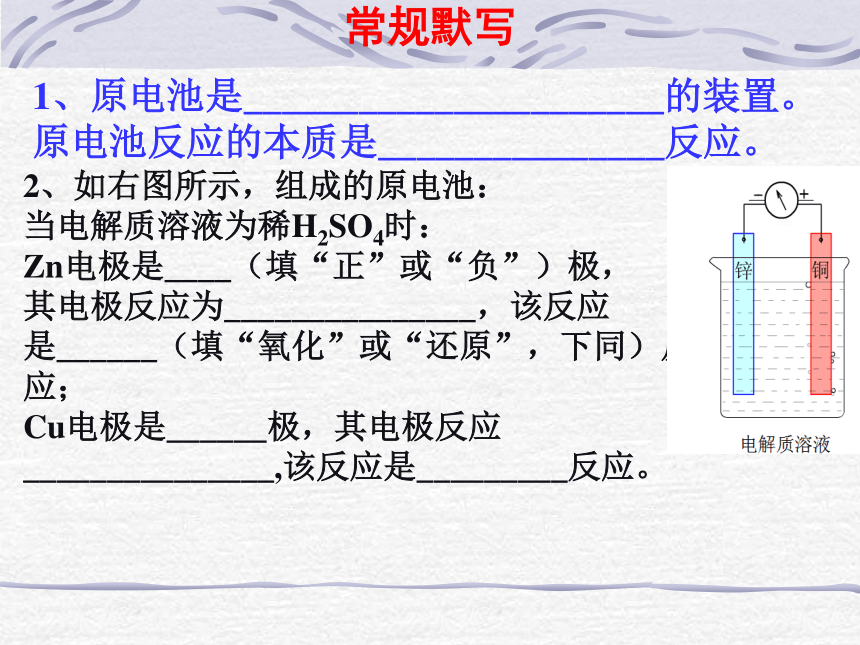

太阳能电池原电池 化学能转化为电能常规默写1、原电池是______________________的装置。
原电池反应的本质是_______________反应。2、如右图所示，组成的原电池：
当电解质溶液为稀H2SO4时：
Zn电极是____（填“正”或“负”）极，
其电极反应为_______________，该反应
是______（填“氧化”或“还原”，下同）反应；
Cu电极是______极，其电极反应

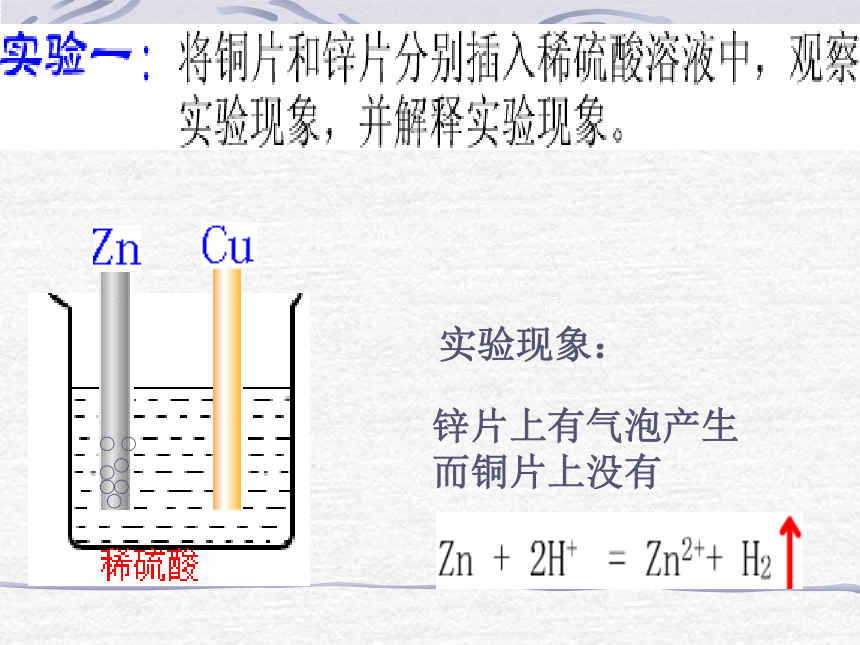

_______________,该反应是_________反应。实验现象：锌片上有气泡产生

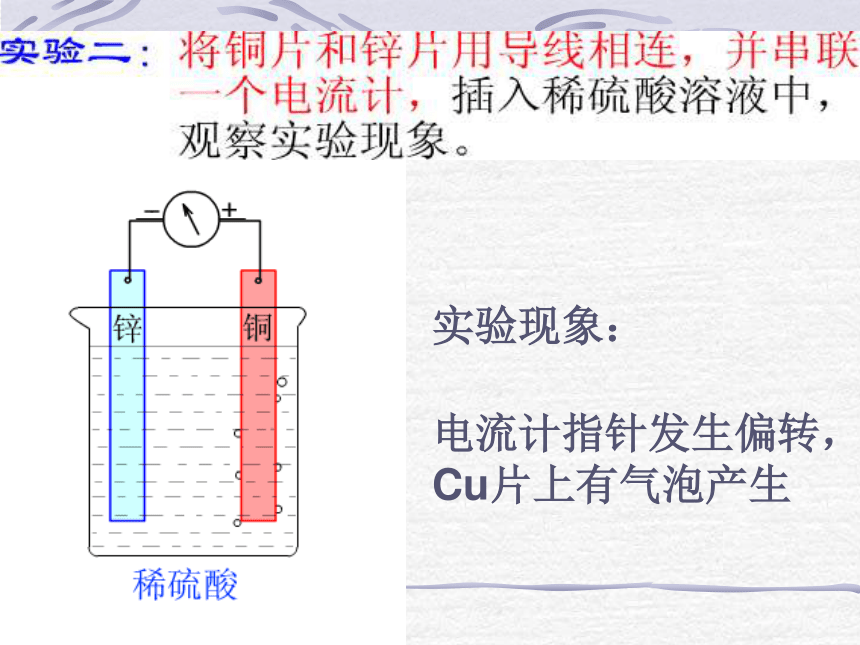

而铜片上没有实验现象：电流计指针发生偏转，
Cu片上有气泡产生电极反应式：一、原电池
定义：把化学能转变为电能的装置 化学能转化为电能
----原电池原理及形成条件2、原电池工作原理较活泼的金属失去电子发生氧化反应，电子从较活泼金属（负极）通过外电
路流向较不活泼的金属（正极） 。实验探究形成原电池的条件（可以）（可以）（可以）（不可以）形成条件一：
活泼性不同的两个电极负极：较活泼的金属
正极：较不活泼的金属、石墨等第一组实验（可以）（不可以）形成条件二：电极需插进电解质溶液中
第二组实验实验探究形成原电池的条件第三组实验实验探究形成原电池的条件形成条件三：必须形成闭合回路（不可以）1.图中所示装置属于原电池的是( ).C D 2.把a、b、c、d四块金属片浸入稀硫酸中，用
导线两两相连组成原电池。若a、b相连时，a为
负极；c、d相连时，电流由d到c；a、c相连时，
c极上产生大量气泡，b、d相连时，b上有大量气
泡产生，则四种金属的活动性顺序由强到弱的为：
( )
A．a > b > c > d B．a > c > d > b
C．c > a > b .> d D．b > d > c > a B观察与思考:下列装置中灵敏电流计上是否有电流通过?下列装置是否为原电池?盐桥【探究实验3】按下图进行实验
并观察现象：(-)：Zn – 2e- = Zn2+ (+)：2H+ +2e- = H2↑ 电池反应：
Zn + 2H+ = Zn2+ + H2↑—+盐桥的作用是什么？
使由它连接的两溶液保持电中性，两个烧杯中的溶液连成一个通路。
导线的作用是传递电子，沟通外电路。而盐桥的作用则是沟通内电路。盐桥中装有饱和
的KCl溶液和琼脂
制成的胶冻，胶冻
的作用是防止管中
溶液流出。
原电池是由两个半电池组成的；半电池中的反应就是半反应,即电极反应,所以半电池又叫电极（不是电极导体）。1、请你根据化学反应:
Cu+2FeCl3 =CuCl2 +2FeCl2
判断右边原电池的正、负极，
并写出电极反应式。Cu CFeCl3溶液2、请判断右边原电池的正、负极？
并写出电极反应式ANaOH溶液Mg Al负极：Cu-2e =Cu
正极：2Fe +2e =2Fe- 2+3+ - 2+提示：
2Al+2NaOH+2H2O=2NaAlO2+3H2↑稀硫酸溶液3.利用2Fe3++Cu=2Fe2++Cu2+设计一个原电池，画出示意图，写出电极反应。正极：2Fe3＋＋2e- =2Fe2+ 负极：Cu-2e- =Cu2+CuCCuSO4FeCl3动脑动手有下列材料：Zn片（2片）、Cu片（2片）、
导线、水果 （西红柿、苹果等）、电流计，
请设计一个装置使电流计指针发生偏转，
并画出设计草图。
Zn你知道了吗
本课时重点学习了原电池的工作原理 构成原电池的三个条件。小结
