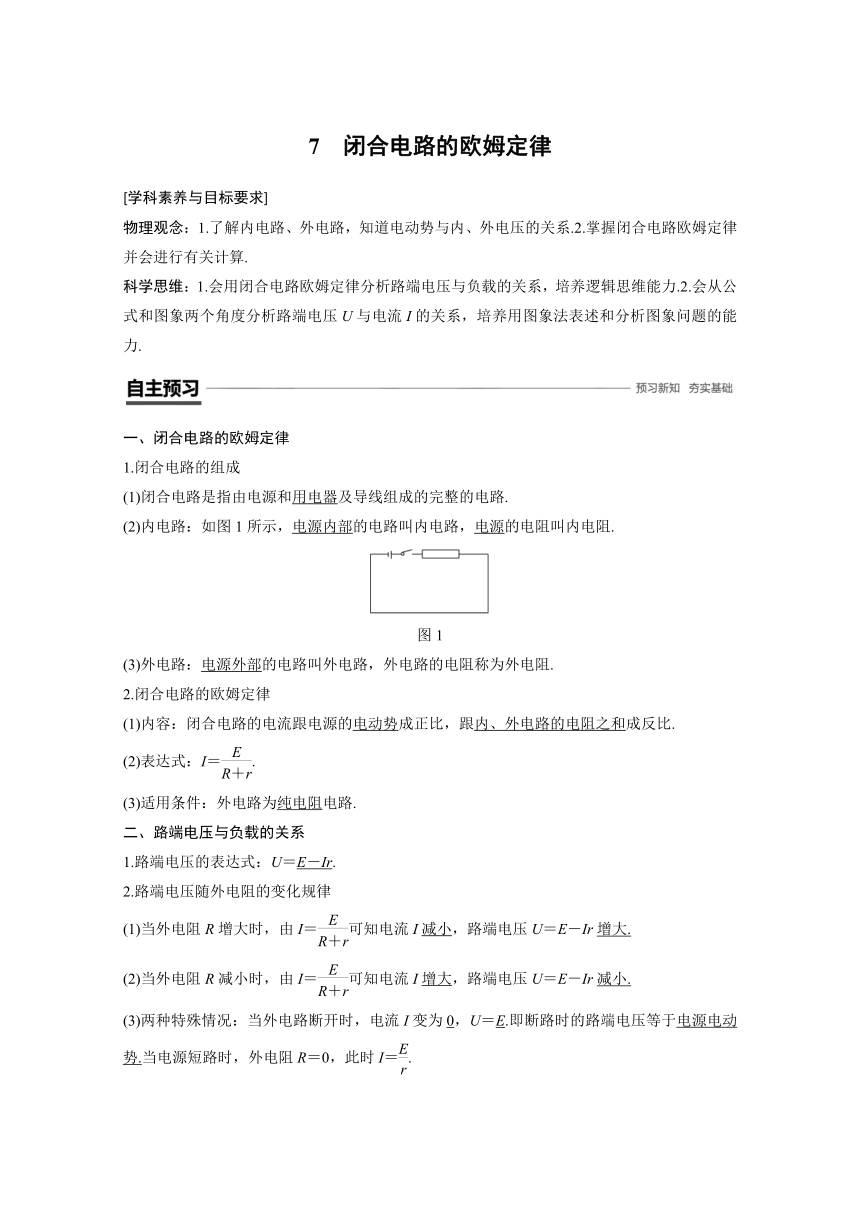

7 闭合电路的欧姆定律
[学科素养与目标要求]
物理观念:1.了解内电路、外电路,知道电动势与内、外电压的关系.2.掌握闭合电路欧姆定律并会进行有关计算.
科学思维:1.会用闭合电路欧姆定律分析路端电压与负载的关系,培养逻辑思维能力.2.会从公式和图象两个角度分析路端电压U与电流I的关系,培养用图象法表述和分析图象问题的能力.
一、闭合电路的欧姆定律
1.闭合电路的组成
(1)闭合电路是指由电源和用电器及导线组成的完整的电路.
(2)内电路:如图1所示,电源内部的电路叫内电路,电源的电阻叫内电阻.
图1
(3)外电路:电源外部的电路叫外电路,外电路的电阻称为外电阻.
2.闭合电路的欧姆定律
(1)内容:闭合电路的电流跟电源的电动势成正比,跟内、外电路的电阻之和成反比.
(2)表达式:I=.
(3)适用条件:外电路为纯电阻电路.
二、路端电压与负载的关系
1.路端电压的表达式:U=E-Ir.
2.路端电压随外电阻的变化规律
(1)当外电阻R增大时,由I=可知电流I减小,路端电压U=E-Ir增大.
(2)当外电阻R减小时,由I=可知电流I增大,路端电压U=E-Ir减小.
(3)两种特殊情况:当外电路断开时,电流I变为0,U=E.即断路时的路端电压等于电源电动势.当电源短路时,外电阻R=0,此时I=.

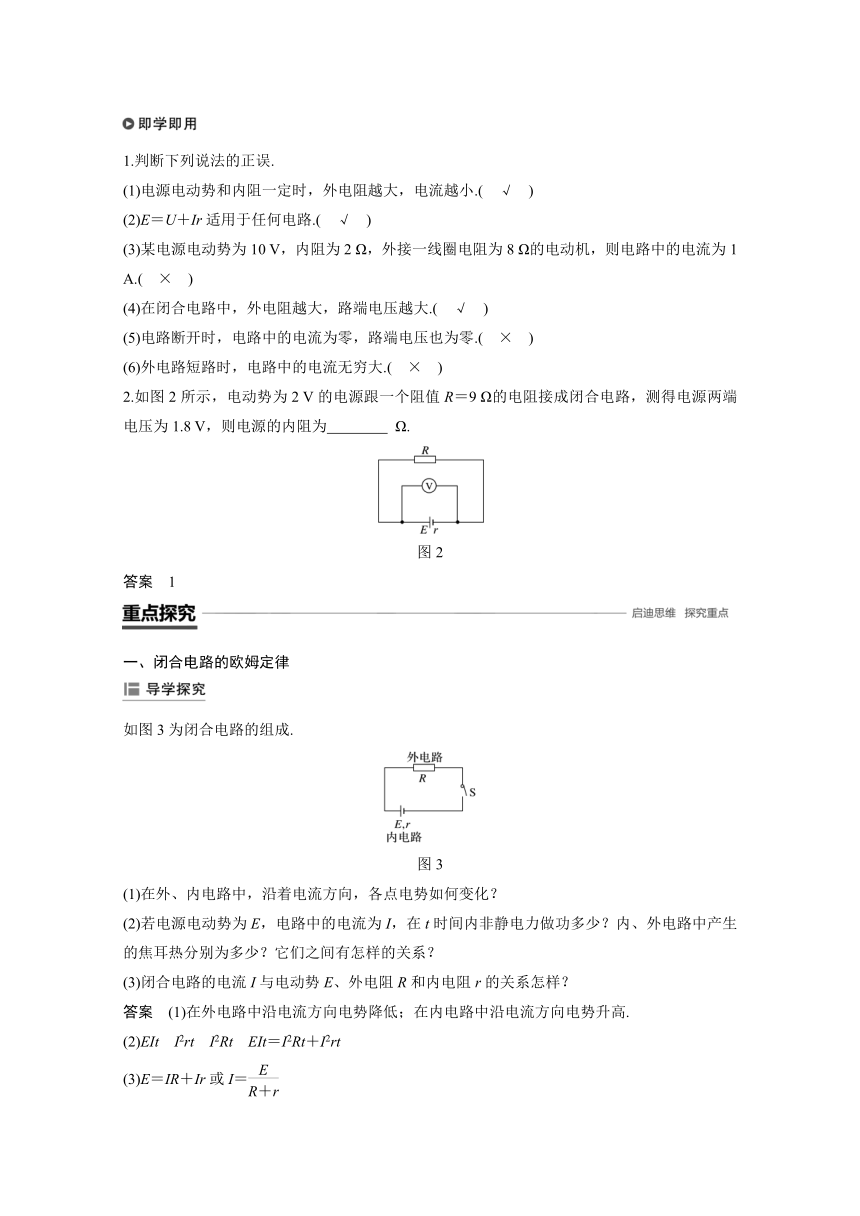

1.判断下列说法的正误.
(1)电源电动势和内阻一定时,外电阻越大,电流越小.( √ )
(2)E=U+Ir适用于任何电路.( √ )
(3)某电源电动势为10 V,内阻为2 Ω,外接一线圈电阻为8 Ω的电动机,则电路中的电流为1 A.( × )
(4)在闭合电路中,外电阻越大,路端电压越大.( √ )
(5)电路断开时,电路中的电流为零,路端电压也为零.( × )
(6)外电路短路时,电路中的电流无穷大.( × )
2.如图2所示,电动势为2 V的电源跟一个阻值R=9 Ω的电阻接成闭合电路,测得电源两端电压为1.8 V,则电源的内阻为 Ω.
图2
答案 1
一、闭合电路的欧姆定律
如图3为闭合电路的组成.
图3
(1)在外、内电路中,沿着电流方向,各点电势如何变化?
(2)若电源电动势为E,电路中的电流为I,在t时间内非静电力做功多少?内、外电路中产生的焦耳热分别为多少?它们之间有怎样的关系?
(3)闭合电路的电流I与电动势E、外电阻R和内电阻r的关系怎样?
答案 (1)在外电路中沿电流方向电势降低;在内电路中沿电流方向电势升高.
(2)EIt I2rt I2Rt EIt=I2Rt+I2rt
(3)E=IR+Ir或I=

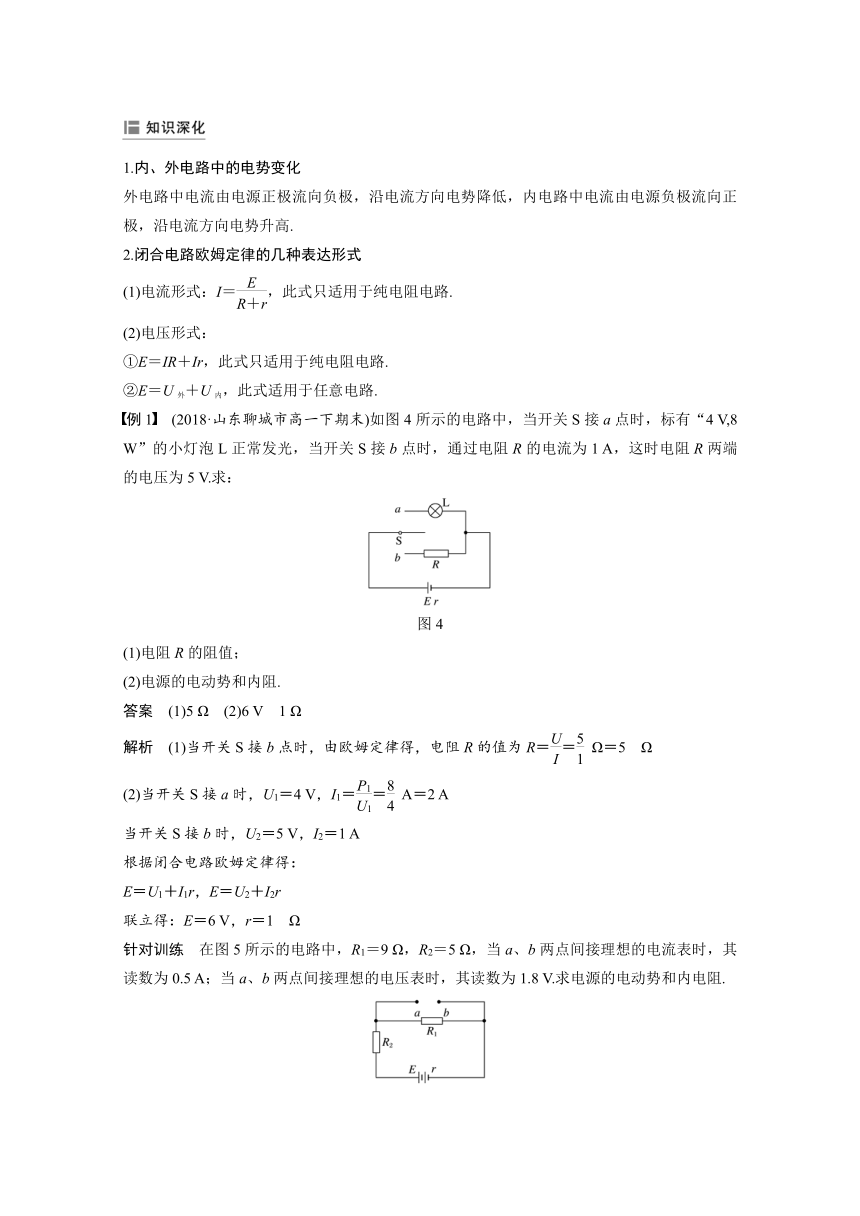

1.内、外电路中的电势变化
外电路中电流由电源正极流向负极,沿电流方向电势降低,内电路中电流由电源负极流向正极,沿电流方向电势升高.
2.闭合电路欧姆定律的几种表达形式
(1)电流形式:I=,此式只适用于纯电阻电路.
(2)电压形式:
①E=IR+Ir,此式只适用于纯电阻电路.
②E=U外+U内,此式适用于任意电路.
例1 (2018·山东聊城市高一下期末)如图4所示的电路中,当开关S接a点时,标有“4 V,8 W”的小灯泡L正常发光,当开关S接b点时,通过电阻R的电流为1 A,这时电阻R两端的电压为5 V.求:
图4
(1)电阻R的阻值;
(2)电源的电动势和内阻.
答案 (1)5 Ω (2)6 V 1 Ω
解析 (1)当开关S接b点时,由欧姆定律得,电阻R的值为R== Ω=5 Ω
(2)当开关S接a时,U1=4 V,I1== A=2 A
当开关S接b时,U2=5 V,I2=1 A
根据闭合电路欧姆定律得:
E=U1+I1r,E=U2+I2r
联立得:E=6 V,r=1 Ω
针对训练 在图5所示的电路中,R1=9 Ω,R2=5 Ω,当a、b两点间接理想的电流表时,其读数为0.5 A;当a、b两点间接理想的电压表时,其读数为1.8 V.求电源的电动势和内电阻.
图5
答案 3 V 1 Ω
解析 当a、b两点间接理想的电流表时,R1被短路,回路中的电流I1=0.5 A,由闭合电路欧姆定律得:
E=I1(R2+r) ①
当a、b两点间接理想的电压表时,回路中的电流I2== A=0.2 A
由闭合电路欧姆定律得:E=I2(R2+R1+r) ②
联立①②并代入数据,解得:E=3 V,r=1 Ω.
二、路端电压与负载的关系
1.在如图6所示的电路中,电源的电动势E=10 V,内电阻r=1 Ω,试求当外电阻分别是3 Ω、4 Ω、9 Ω时所对应的路端电压.通过数据计算,你发现了怎样的规律?
图6
答案 外电压分别为7.5 V、8 V、9 V.随着外电阻的增大,路端电压逐渐增大.
2.根据闭合电路欧姆定律写出路端电压U与干路电流I之间的关系式,并画出U-I图象.
答案 由E=U+U内及U内=Ir得
U=E-Ir,U-I图象为
1.路端电压与负载的关系:U=E-U内=E-r,随着外电阻增大,路端电压增大;当外电路开路时(外电阻无穷大),路端电压U=E;这也提供了一种粗测电动势的方法,即用电压表直接测电源电动势.
2.路端电压与电流的关系:U=E-Ir.
3.电源的U-I图象:如图7所示是一条倾斜的直线,图象中U轴截距E表示电源电动势,I轴截距I0等于短路电流(纵、横坐标从零开始),斜率的绝对值表示电源的内阻.
图7
例2 (多选)如图8所示是某电源的路端电压与电流的关系图象,下列结论正确的是(  )
图8
A.电源的电动势为6.0 V
B.电源的内阻为12 Ω
C.电源的短路电流为0.5 A
D.电流为0.3 A时的外电阻是18 Ω
答案 AD
解析 因该电源的U-I图象的纵轴坐标并不是从零开始的,故纵轴上的截距虽为电源的电动势,即E=6.0 V,但横轴上的截距0.5 A并不是电源的短路电流,且内阻应按斜率的绝对值计算,即r=||= Ω=2 Ω.由闭合电路欧姆定律可得电流I=0.3 A时,外电阻R=-r=18 Ω.故选A、D.
1.(路端电压与负载的关系)(多选)对于电动势和内阻确定的电源的路端电压,下列说法正确的是(I、U、R分别表示干路电流、路端电压和外电阻)(  )
A.U随R的增大而减小
B.当R=0时,U=0
C.当电路断开时,I=0,U=0
D.当R增大时,U也会增大
答案 BD
2.(电源的U-I图象的理解和应用)(多选)如图9所示为测电源电动势和内电阻时,依据测量数据作出的路端电压与电流的关系图线(纵、横坐标从零开始),图中DC平行于横坐标轴,DE平行于纵坐标轴,由图可知,以下说法正确的是(  )
图9
A.比值表示外电路电阻
B.比值表示电源内电阻
C.比值表示电源电动势
D.矩形OCDE的面积表示电源的输出功率
答案 ABD
解析 由题图图象可知,D点对应的路端电压大小可以用DE表示,电路电流可以用OE表示,外电路电阻R==,故A正确;AC段表示电源内电压,CD表示电路电流,电源内阻r==,故B正确;电源的电动势E=U内+U外=AC+CO=AO,故C错误;电源的输出功率P=U外I=CO×OE=S矩形CODE,故D正确.
3.(闭合电路欧姆定律的应用)(2018·山东烟台市高一下期末)如图10所示的电路中,电源电动势E=1.5 V,内阻r=0.6 Ω,电阻R1=3 Ω,电阻R2=4 Ω,电阻R3=6 Ω.电压表为理想电表,闭合电键S,求:
图10
(1)电压表的示数;
(2)电源的输出功率.(结果保留两位有效数字)
答案 (1)0.6 V (2)0.34 W
解析 (1)R2、R3并联后与R1串联,则R2、R3并联电阻
R23==2.4 Ω
干路电流I=
解得I=0.25 A
由欧姆定律得U=IR23=0.6 V
(2)输出功率P=EI-I2r≈0.34 W
4.(闭合电路欧姆定律的应用)如图11所示电路中,电池组的电动势E=42 V,内阻r=2 Ω,定值电阻R=20 Ω,D是电动机,其线圈电阻R′=1 Ω.电动机正常工作时,理想电压表示数为20 V.求:
图11
(1)通过定值电阻R的电流;
(2)电动机的电功率;
(3)电动机的输出功率.
答案 (1)1 A (2)20 W (3)19 W
解析 (1)由欧姆定律可得电路电流为:
I=== A=1 A
则通过定值电阻的电流为1 A.
(2)电动机为非纯电阻元件,故其功率为:
P电=UVI=20×1 W=20 W
(3)电动机的发热功率为:
P热=I2R′=12×1 W=1 W
故电动机的输出功率为:
P机=P电-P热=20 W-1 W=19 W
一、选择题
考点一 闭合电路欧姆定律的理解与应用
1.(多选)若E表示电动势,U表示外电压,U′表示内电压,R表示外电路的总电阻(纯电阻电路),r表示内电阻,I表示电流,则下列各式中正确的是(  )
A.U′=IR B.U′=E-U
C.U=E+Ir D.U=E
答案 BD
2.如图1所示的电路中,把R由2 Ω改为6 Ω时,电流强度减小为原来的一半,则电源的内电阻应为(  )
图1
A.4 Ω B.8 Ω
C.6 Ω D.2 Ω
答案 D
3.在如图2所示的电路中,当开关S1断开、开关S2闭合时,电压表的读数为3 V;当开关S1、S2均闭合时,电压表的读数为1.8 V,已知电压表为理想电表,外接电阻为R、电源内阻为r.由以上数据可知为(  )
图2
A. B. C. D.
答案 D
解析 当开关S1断开、开关S2闭合时,电压表的示数等于电源的电动势,即E=3 V.当开关S1、S2均闭合时,U外=1.8 V,所以U内=E-U外=1.2 V,因U外=IR,U内=Ir,所以R∶r=U外∶U内=1.8∶1.2=3∶2,故选D.
4.(多选)如图3所示电路中,电源电动势E=9 V、内阻r=3 Ω,R=15 Ω,下列说法中正确的是(  )
图3
A.当S断开时,UAC=9 V
B.当S闭合时,UAC=9 V
C.当S闭合时,UAB=7.5 V,UBC=0
D.当S断开时,UAB=0,UBC=0
答案 AC
解析 当S断开时,UAC与UBC为路端电压,等于电源电动势,A正确,D错误;当S闭合时,UAC=UAB=R=7.5 V,UBC=0,B错误,C正确.
5.如图4所示,已知R1=R2=R3=1 Ω.当开关S闭合后,电压表的读数为1 V;当开关S断开后,电压表的读数为0.8 V,则电源的电动势等于(  )
图4
A.1 V B.1.2 V
C.2 V D.4 V
答案 C
解析 当S闭合时,I== A=1 A,故有E=I(1.5 Ω+r);当S断开时,I′==0.8 A,故有E=I′(2 Ω+r),解得E=2 V,C正确.
考点二 路端电压与负载的关系
6.(多选)电源电动势为E,内阻为r,向可变电阻R供电.关于路端电压,下列说法中正确的是(  )
A.因为电源电动势不变,所以路端电压也不变
B.当R增大时,路端电压也增大
C.当干路电流I增大时,路端电压也增大
D.因为U=E-Ir,所以当I增大时,路端电压减小
答案 BD
7.在输液时,药液有时会从针口流出体外,为了及时发现,设计了一种报警装置,电路如图5所示.M是贴在针口处的传感器,接触到药液时其电阻RM发生变化,导致S两端电压U增大,装置发出警报,此时(  )
图5
A.RM变大,且R越大,U增大越明显
B.RM变大,且R越小,U增大越明显
C.RM变小,且R越大,U增大越明显
D.RM变小,且R越小,U增大越明显
答案 C
解析 由题意知,S两端的电压增大,则电路中的电流增大,外电阻变小,接触药液的传感器的电阻变小,故A、B选项错误;将S看做外电路,其余看做等效电源,根据U=E-Ir可判断,同样的变化电流,则内阻越大电压变化越大,故C正确,D错误.
考点三 电源的U-I图象的理解与应用
8.(多选)如图6所示为某一电源的U-I图线,由图可知(  )
图6
A.电源电动势为2 V
B.电源内电阻为 Ω
C.电源短路时电流为6 A
D.电路路端电压为1 V时,电路中电流为5 A
答案 AD
解析 在本题的U-I图线中,纵轴截距表示电源电动势,A正确;横轴截距表示短路电流,C错误;图线斜率的绝对值表示电源的内电阻,则r= Ω=0.2 Ω,B错误;当路端电压为1 V时,内电阻分得的电压U内=E-U外=2 V-1 V=1 V,则电路中的电流I== A=5 A,D正确.
9.(多选)如图7所示为闭合电路中两个不同电源的U-I图象,则下列说法中正确的是(  )
图7
A.电动势E1=E2,短路电流I1>I2
B.电动势E1=E2,内阻r1>r2
C.电动势E1>E2,内阻r1>r2
D.当工作电流变化量相同时,电源2的路端电压变化较大
答案 AD
解析 由闭合电路的欧姆定律得E=U+Ir.当I=0时电动势E等于路端电压U,即U-I图线和U轴的交点就是电源电动势的大小,由题图知,两电源的电动势相等.当U=0时I=,U-I图线和I轴的交点就是短路电流的大小,由题图知I1>I2,A正确.而r=||,即图线的斜率的绝对值表示电源的内阻,由题图知r1二、非选择题
10.(2018·山东日照市高一下期末)如图8所示的电路中,电源电动势E=10 V,内阻r=0.5 Ω,电动机的电阻R0=1.0 Ω,定值电阻R1=1.5 Ω.电动机正常工作时,理想电压表的示数U1=3.0 V.求:
图8
(1)电源总功率;
(2)电源的输出功率;
(3)电动机消耗的电功率,以及将电能转化为机械能的功率.
答案 (1)20 W (2)18 W (3)12 W 8 W
解析 (1)已知电压表的示数U1=3.0 V和定值电阻R1=1.5 Ω,根据欧姆定律可求出电路中的电流I==2.0 A
电源的总功率P总=EI=20 W
(2)电源的输出功率P出=EI-I2r=18 W
(3)根据闭合电路的欧姆定律,电动机两端的电压U2=E-U1-Ir=6 V
电动机消耗的电功率P电=U2I=12 W
电动机将电能转化为机械能的功率,就是电动机的输出功率P机=U2I-I2R0=8 W.
11.如图9所示的电路中,当S闭合时,电压表和电流表(均为理想电表)的示数分别为1.6 V和0.4 A.当S断开时,它们的示数分别改变了0.1 V和0.1 A,求电源的电动势和内阻.
图9
答案 2 V 1 Ω
解析 当S闭合时,R1、R2并联接入电路,当S断开时,只有R1接入电路,此时路端电压增大、干路电流减小.
当S闭合时,由闭合电路欧姆定律得:
U=E-Ir,即1.6 V=E-0.4 A·r ①
当S断开时,只有R1接入电路,由闭合电路欧姆定律得:
U′=E-I′r,即
1.6 V+0.1 V=E-(0.4 A-0.1 A)r ②
由①②得:E=2 V,r=1 Ω.
12.如图10所示,图甲中变阻器的滑片从一端滑到另一端的过程中,两电压表的读数随电流表读数的变化情况如图乙中的AC、BC两直线所示.电表均为理想电表.
图10
(1)定值电阻R0、变阻器的总电阻R分别为多少?
(2)求出电源的电动势和内阻.
答案 (1)3 Ω 12 Ω (2)8 V 1 Ω
解析 (1)电流增大,路端电压减小,定值电阻R0分压增大,V1指示电阻R0分压,示数变化如AC所示,V2指示路端电压,示数变化如BC所示.根据欧姆定律,由图象可知,R0== Ω=3 Ω.
当电流取最小值I0=0.5 A时,变阻器的阻值最大,此时变阻器两端电压UR=UB-UA=(7.5-1.5)V=6 V,电阻R== Ω=12 Ω.
(2)根据闭合电路欧姆定律,路端电压与电流的关系是:
U=E-Ir
所以BC斜率的绝对值表示电源内阻,
即r== Ω=1 Ω,
电动势E=UB+I0r=(7.5+0.5×1)V=8 V.
