八年级物理上册5.1透镜课件(共46张PPT)

同学们，在生活中你用过或见过哪些镜子?举例说明。
刚才提到的“镜”子有什么不同点？
思考？
答：①②③不能让光透进去，
④⑤⑥⑦可以让光透过去。

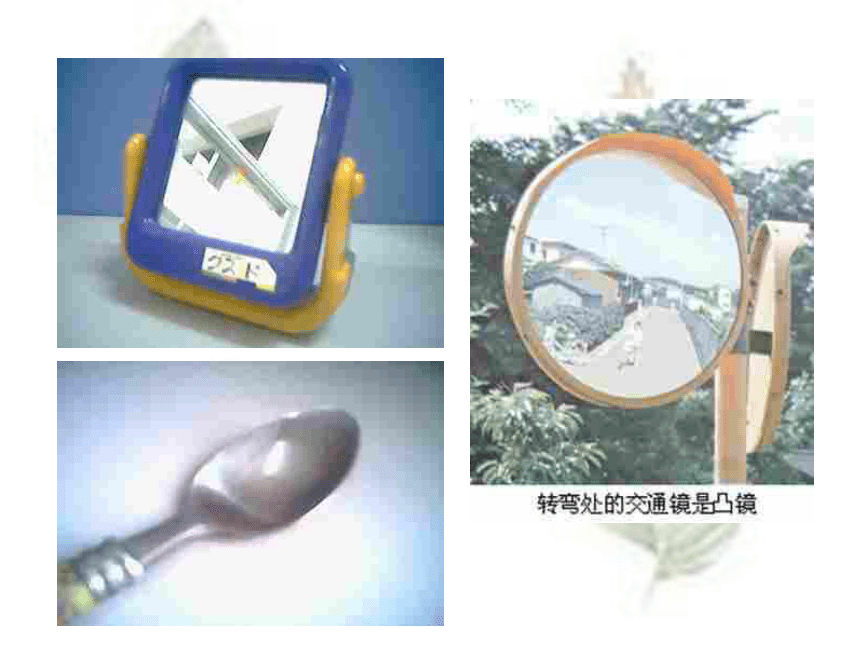

①平面镜、②凸面镜、③凹面镜
④眼镜、⑤放大镜、⑥显微镜、⑦望远镜

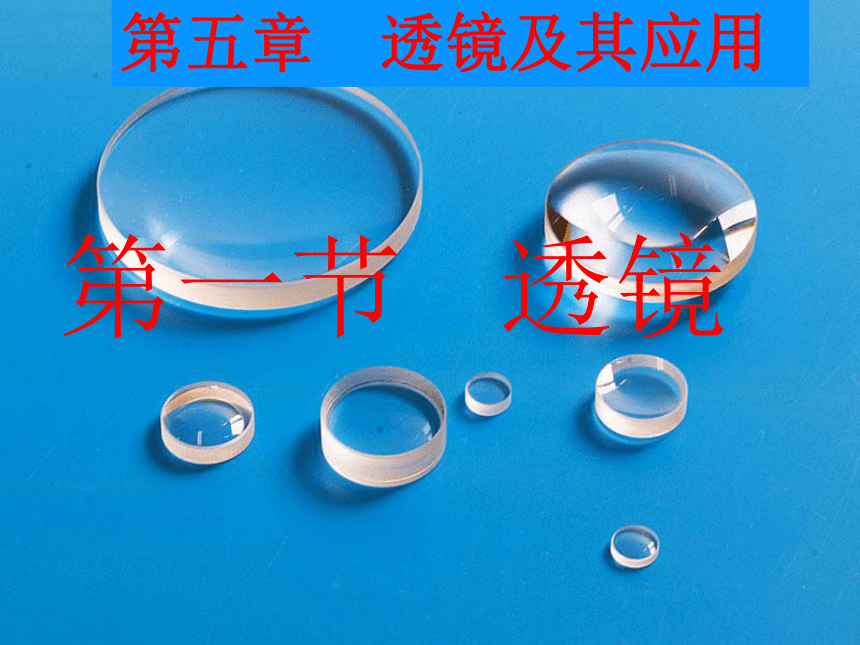

第五章 透镜及其应用
第一节 透镜

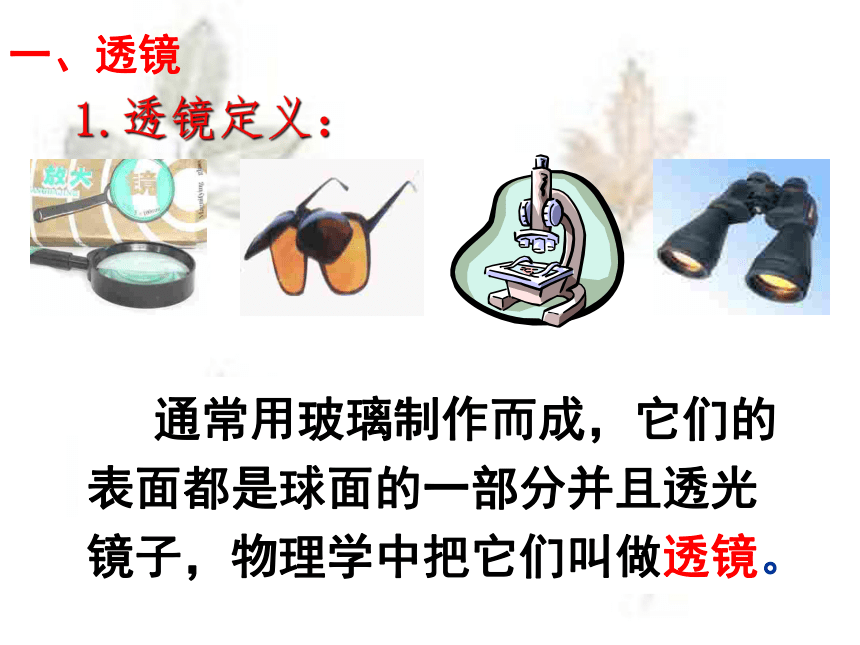

1.透镜定义：
　　通常用玻璃制作而成，它们的表面都是球面的一部分并且透光镜子，物理学中把它们叫做透镜。
一、透镜

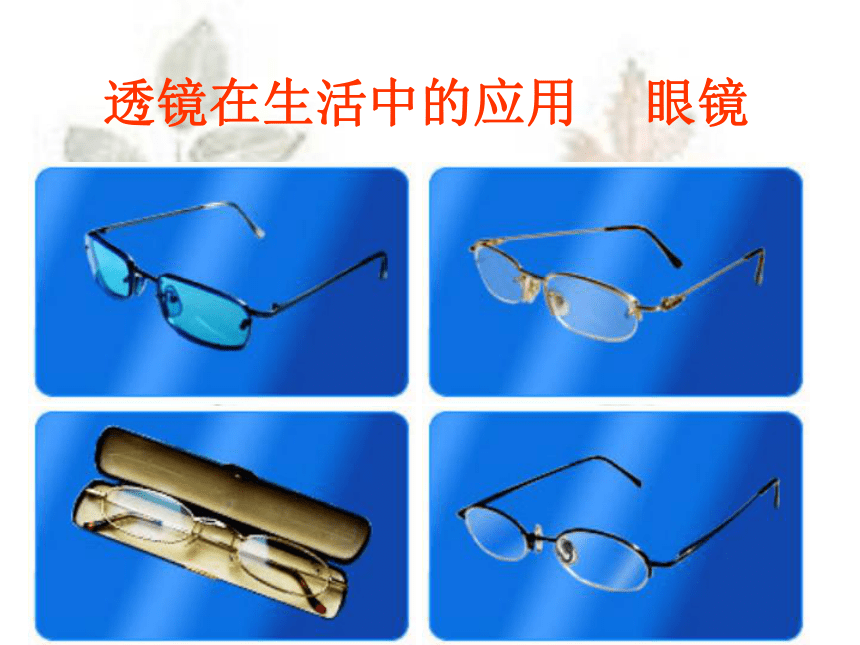

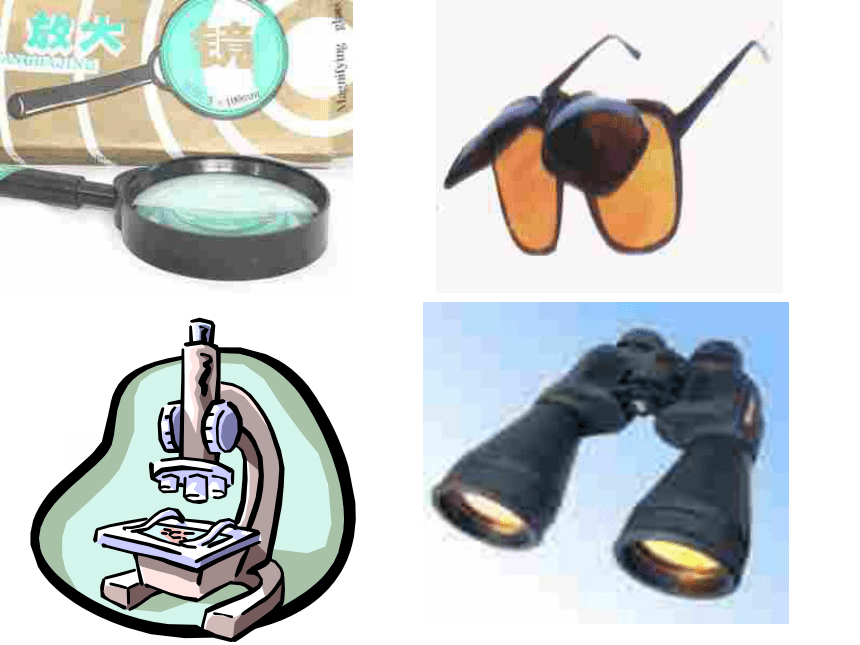

透镜在生活中的应用 眼镜
透镜在日常生活中的应用

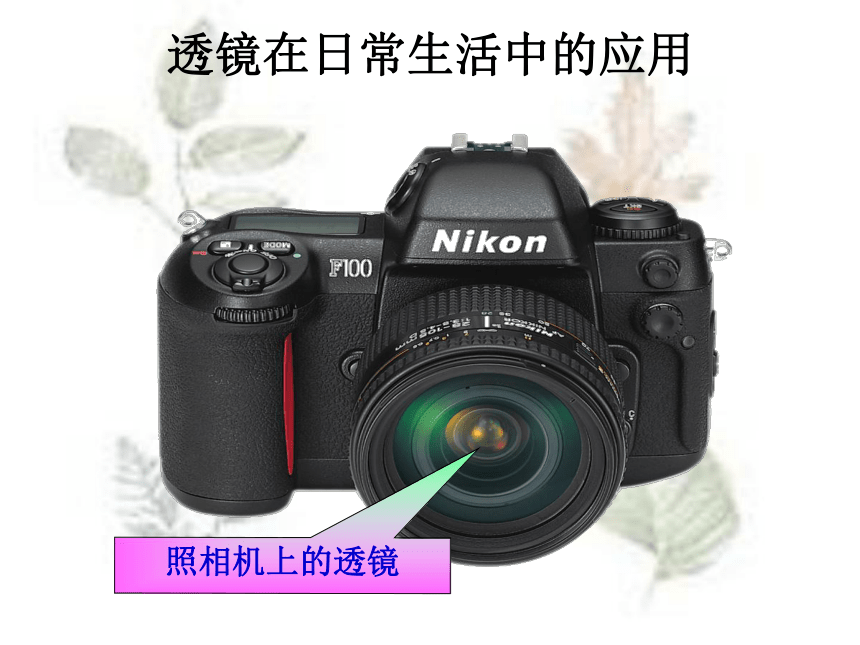

照相机上的透镜
透镜在日常生活中的应用

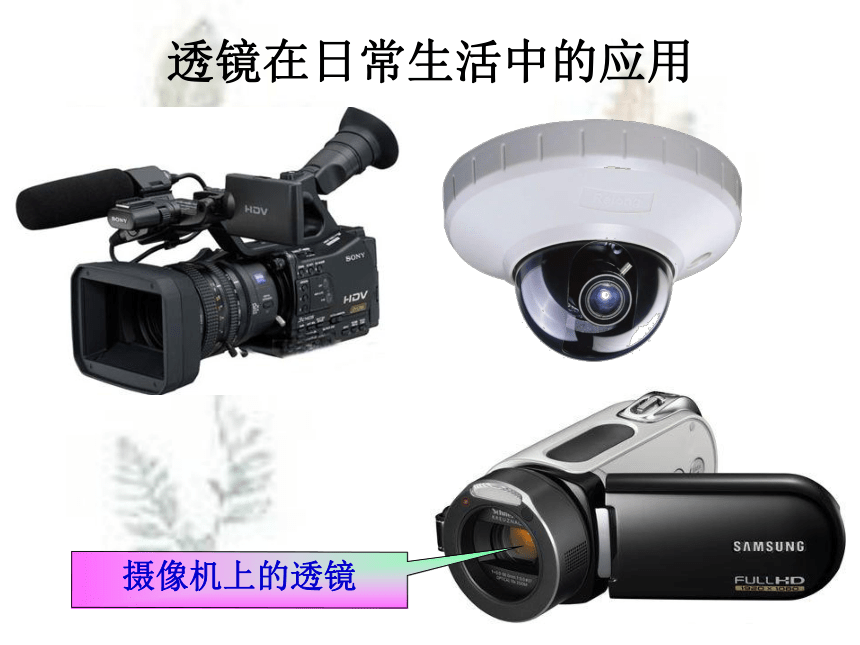

摄像机上的透镜
透镜在日常生活中的应用

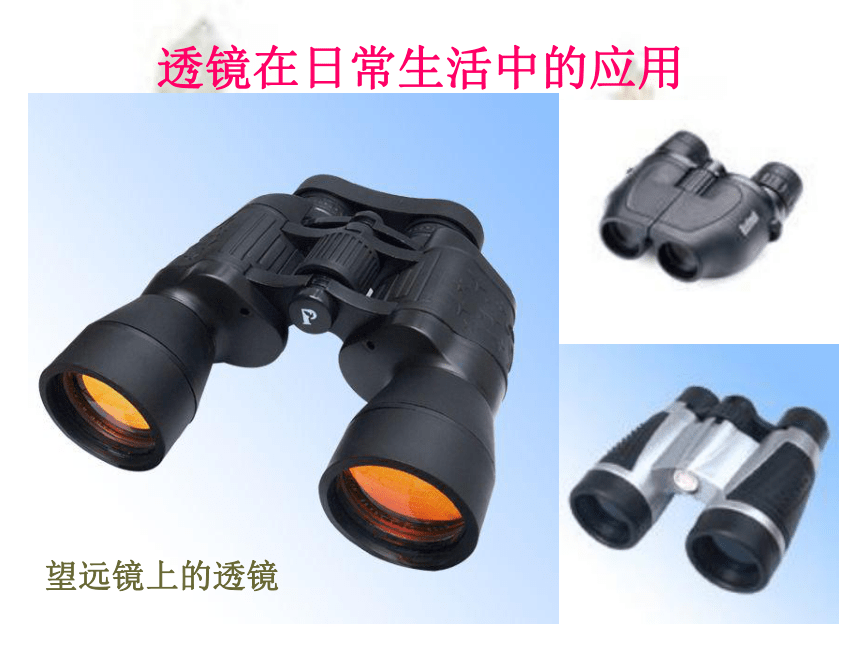

望远镜上的透镜
透镜在日常生活中的应用

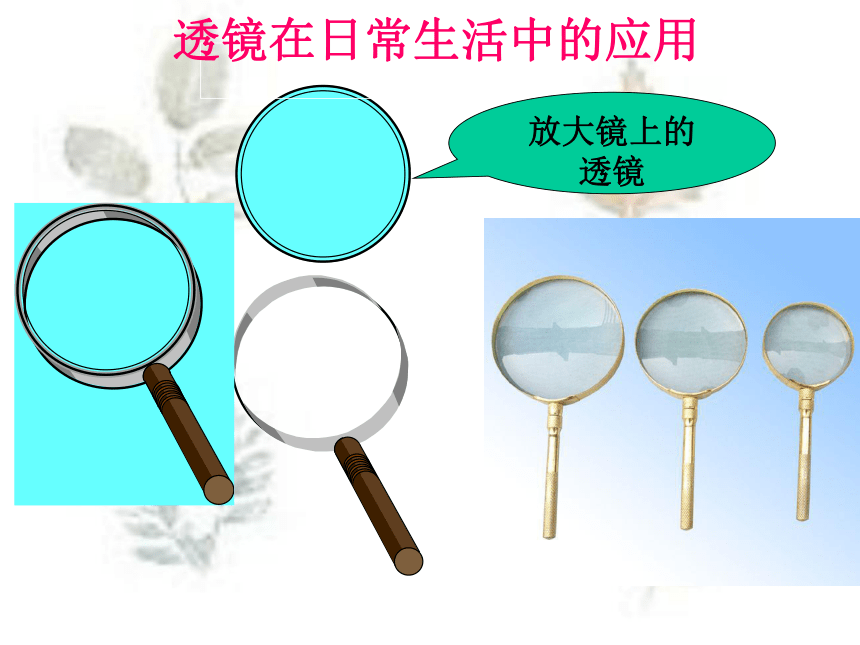

放大镜上的
透镜
透镜在日常生活中的应用

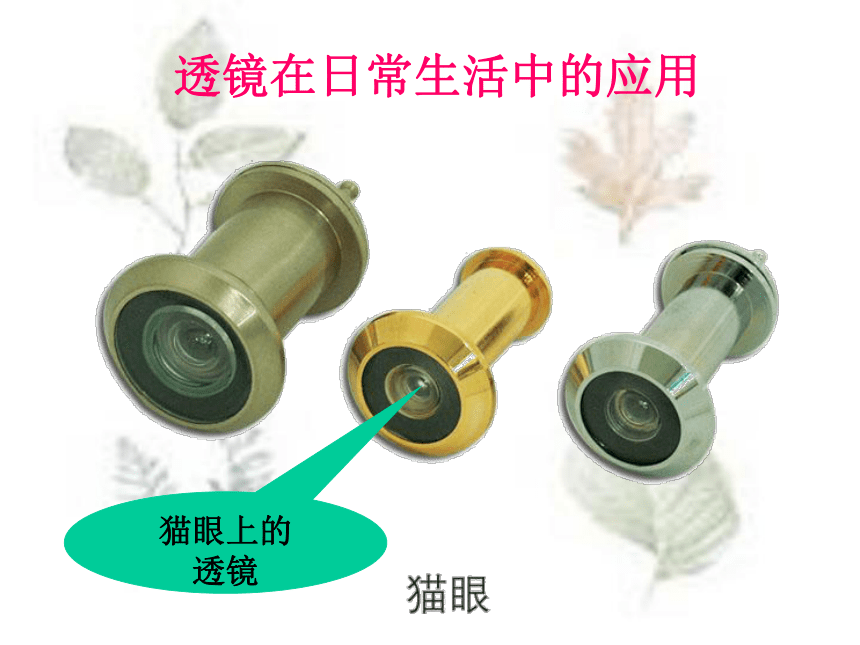

猫眼上的
透镜
显微镜上的透镜
透镜在日常生活中的应用
罗伯特·虎克发明的显微镜（仿制品）
天文望远镜上的透镜
透镜在日常生活中的应用
天文望远镜上的透镜
中间厚边缘薄的透镜
中间薄边缘厚的透镜
外形特征：
外形特征：
凸透镜：中间厚边缘薄的透镜
叫凸透镜
凹透镜：中间薄边缘厚的透镜
叫凹透镜
二、透 镜 的 分 类
属于凸透镜的是：
属于凹透镜的是：
A 、C、D
B 、E 、F
识别下列透镜，并归类：
凸透镜
凹透镜
探究透镜对光的作用？
凸透镜的画法
C1
C2
凹透镜的画法
C2
C1

主光轴
主光轴
光心o
透镜的几个重点名词
主光轴：通过透镜两个球面球心的直线叫透镜的主光轴,简称光轴.符号：
光心：在透镜的主光轴上有个特殊的点,即透镜的中心称为光心(O).
探究实验1：
1、探究通过凸透镜光 心的光线怎样传播?
2、探究通过凹透镜光心的光线怎样传播?
通过透镜光心的光线
结论：通过光心的光线传播方向不改变。
探究实验2：
１、探究平行于凸透镜主光轴的光线如何传播？
２、探究平行于凹透镜主光轴的光线如何传播？
三、透镜对光的作用
1、凸透镜对光线起会聚作用，因此凸透镜也叫会聚透镜。
凸透镜对光线的作用
F
焦点
平行于主光轴的光线通过凸透镜后会聚于主光轴上的一点，这个点叫做凸透镜的焦点（F）。
凸透镜对光线的作用
F
焦点
F
焦点
平行于主光轴的光线通过凸透镜后会聚于主光轴上的一点，这个点叫做凸透镜的焦点（F）。
凸透镜有两个焦点。
焦距f
焦距f
焦点到凸透镜光心的距离叫做焦距( f )。
2、凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。
凹透镜对光线的作用
凹透镜有两个虚焦点
F
焦点
平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。
F
探究实验3：
（1）经过焦点入射的光线通过凸透镜后是什么样的？
（2）对着凹透镜异侧虚焦点入射的光线通过凹透镜后怎样的？
F
F
F
结论：
（1）经过凸透镜焦点的光线被折射后平行主光轴射出。
因而利用凸透镜能得到平行光。
（2）对着凹透镜异侧虚焦点入射的光线被折射后平
行于主光轴射出。
F
F
F
F
1、 通过光心的光线 传播方向不改变。
2、平行于主光轴的光线 经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
3、经过凸透镜焦点的光线 折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线 折射后平行于主光轴射出 。
四、总结：透镜的三条特殊光线
通过本节课的学习 ，你都知道了 哪些知识 ？
二、透镜的分类：
关于透镜的名词：
凸透镜和凹透镜
三、透镜对光线的作用：
1、凸透镜对光起会聚作用，所以凸透镜又叫会聚透镜。
2、凹透镜对光起发散作用，所以凹透镜又叫发散透镜。
1、主 光 轴
2、光 心(O)
3、焦 点( F)
4、焦 距( f )
一、透镜定义：表面都是球面的一部分并且透光镜子
1、 通过光心的光线传播方向不改变。
2、平行于主光轴的光线经凸透镜折射后通过焦点；经凹透镜折射后发散，发散光线的反向延长线通过异侧虚焦点。
3、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出 。
四、透镜对三条特殊光线的作用：
请根据光路图判断框内的镜是什么类型的。
　1.　在北极进行探索的工作人员丢失了火种，请你为在冰天雪地中工作的探险人员想想办法获得火种，替他们解决后顾之忧。
生活 物理 社会
用冰取火示意图
2、一天大雨过后，小狗贝贝正趴在自己窝里的干草上，狗窝的上方是用薄塑料搭起来的，以此来遮雨.此时塑料上面已积了一层水,天晴了，阳光透过积水照在狗的身上，暖洋洋的舒服极了，小狗正享受着这份惬意时,突然自己的尾巴着起了火,疼得它上蹿下跳.
你知道是谁惹的祸吗?
太阳
3. 郊游的时候，为什么不能把剩有液体的玻璃瓶扔在树林里？
讨 论
生活 物理 社会
为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于水进入饮料瓶后对光的作用相当于一个_____镜，它对太阳光有____作用，可能会导致森林火灾。
我知道！
凸透
会聚
Ｆ
完成下列光路图
Ｆ
Ｆ
Ｆ
Ｆ
试一试
要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（ 　 ）
A．凸透镜前任意位置
B．凸透镜的焦点上
C．凹透镜前任意位置
D．凹透镜的焦点上
Ｂ
试一试
F
F
F
F
F
F
错
错
判断出射光线的正误
1
2
对
对
