八年级物理上册5.3凸透镜成像规律课件(共37张PPT)

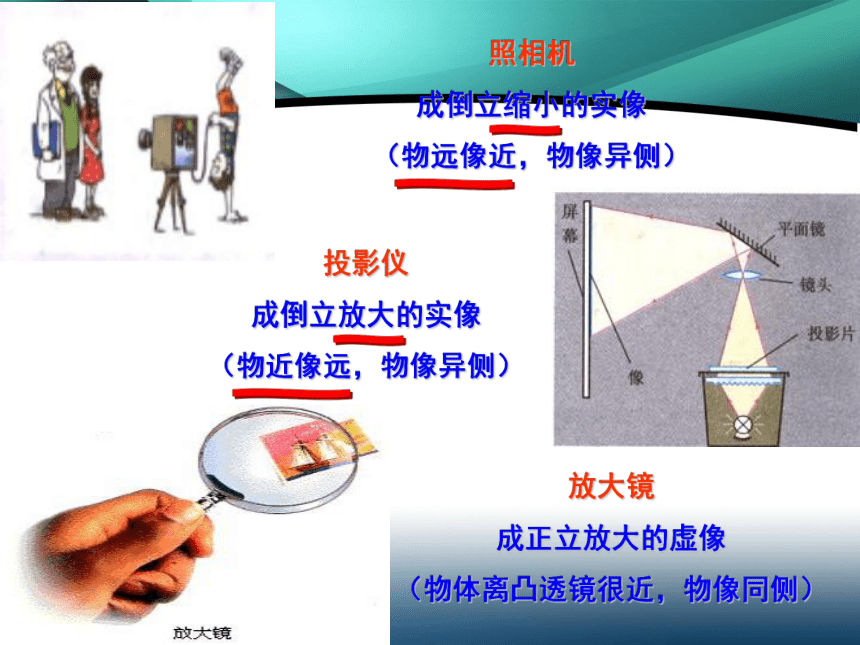

照相机
成倒立缩小的实像
（物远像近，物像异侧）

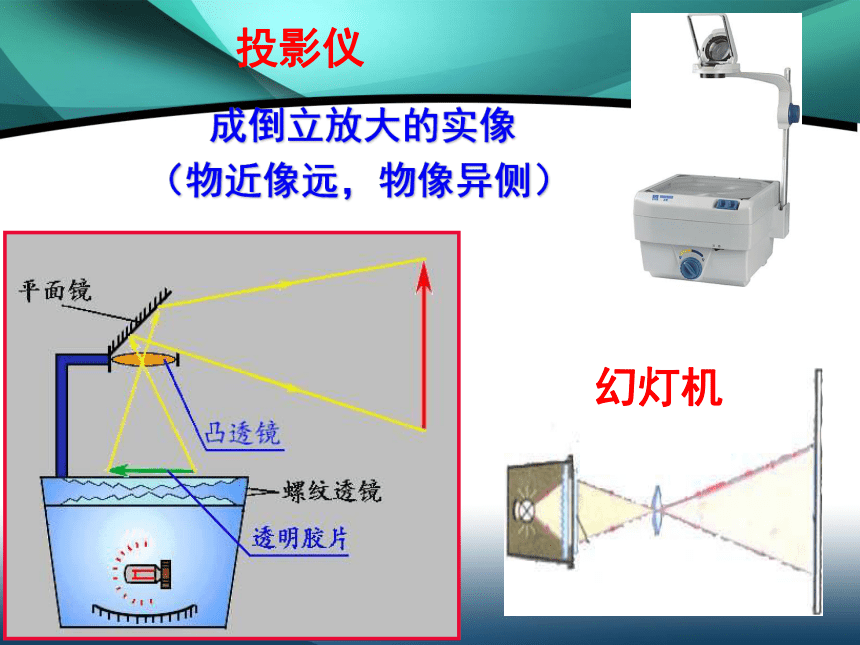

投影仪
成倒立放大的实像
幻灯机
（物近像远，物像异侧）
放大镜
成正立放大的虚像
（物体离凸透镜很近，物像同侧）

凸透镜成像的大小、正倒和虚实跟哪些因素有关呢？

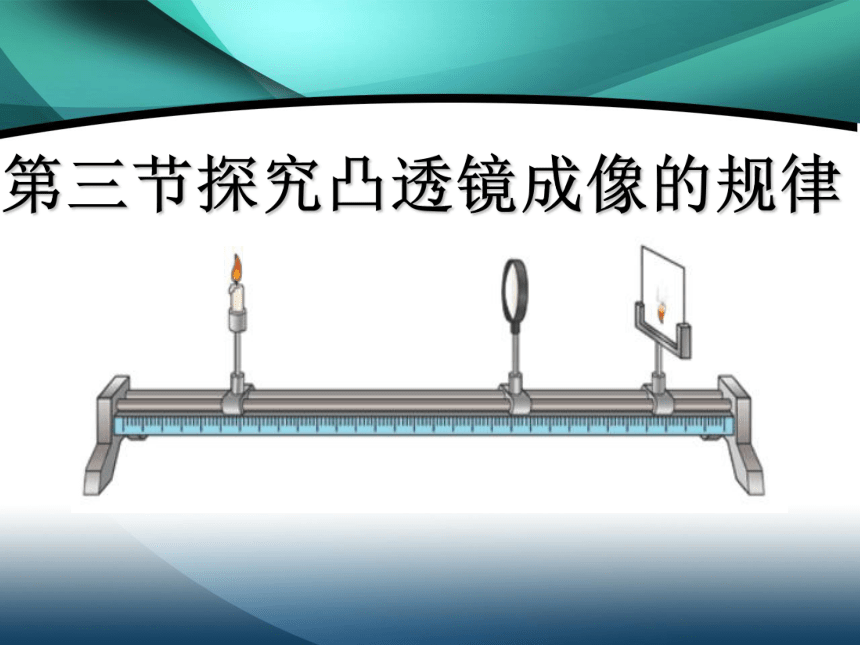

第三节探究凸透镜成像的规律

照相机
成倒立缩小的实像
（物远像近，物像异侧）
投影仪
成倒立放大的实像
（物近像远，物像异侧）
放大镜
成正立放大的虚像
（物体离凸透镜很近，物像同侧）

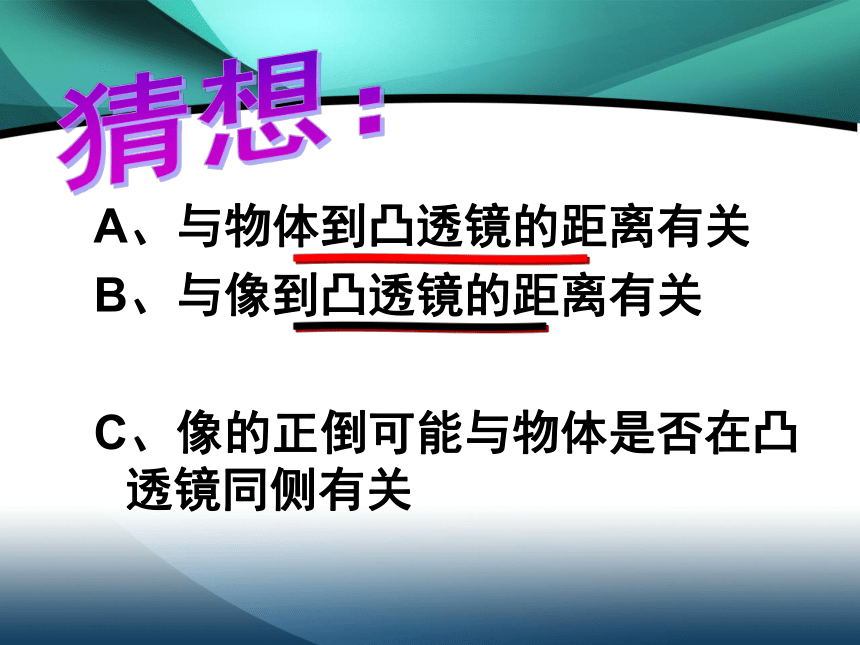

A、与物体到凸透镜的距离有关
B、与像到凸透镜的距离有关

C、像的正倒可能与物体是否在凸透镜同侧有关

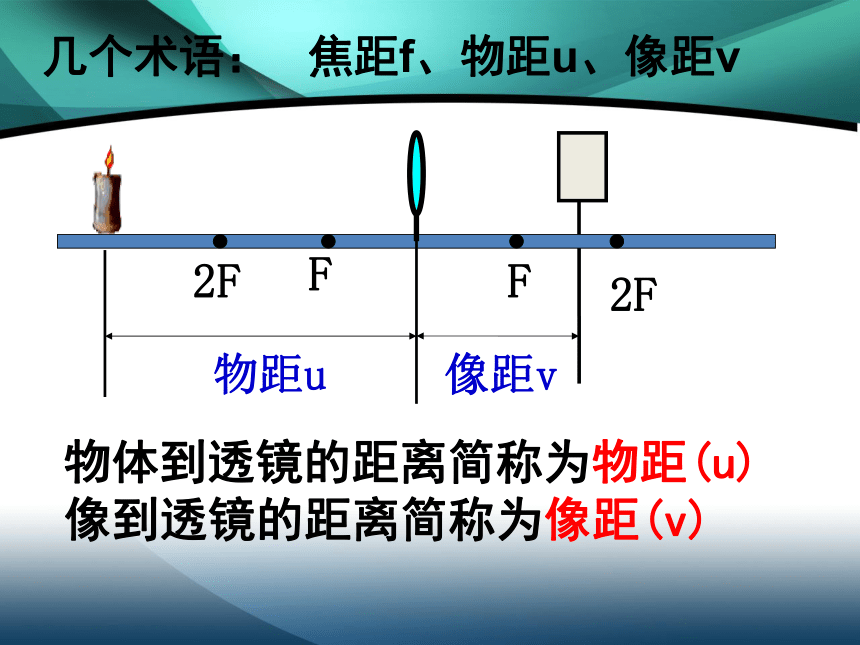

物体到透镜的距离简称为物距(u)
像到透镜的距离简称为像距(v)
几个术语： 焦距f、物距u、像距v
光屏

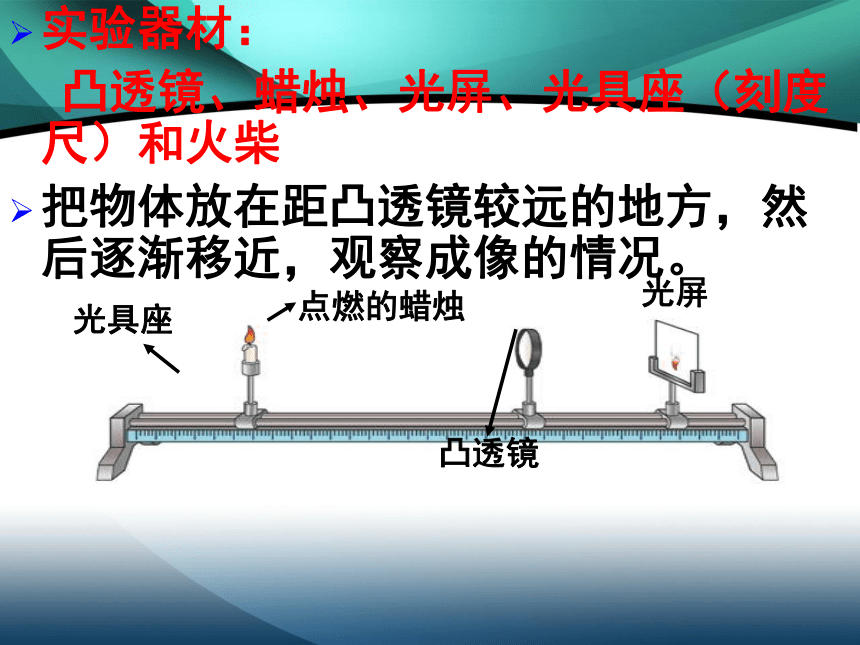

实验器材：
凸透镜、蜡烛、光屏、光具座（刻度尺）和火柴
把物体放在距凸透镜较远的地方，然后逐渐移近，观察成像的情况。

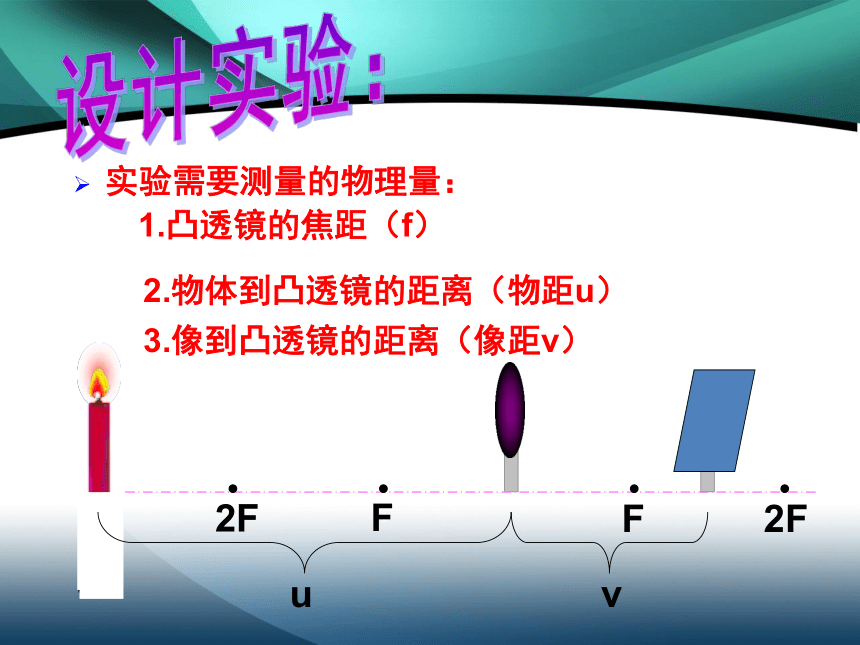

实验需要测量的物理量：
1.凸透镜的焦距（f）

F
F
F
F
2F
2F
u
v
2.物体到凸透镜的距离（物距u）
3.像到凸透镜的距离（像距v）

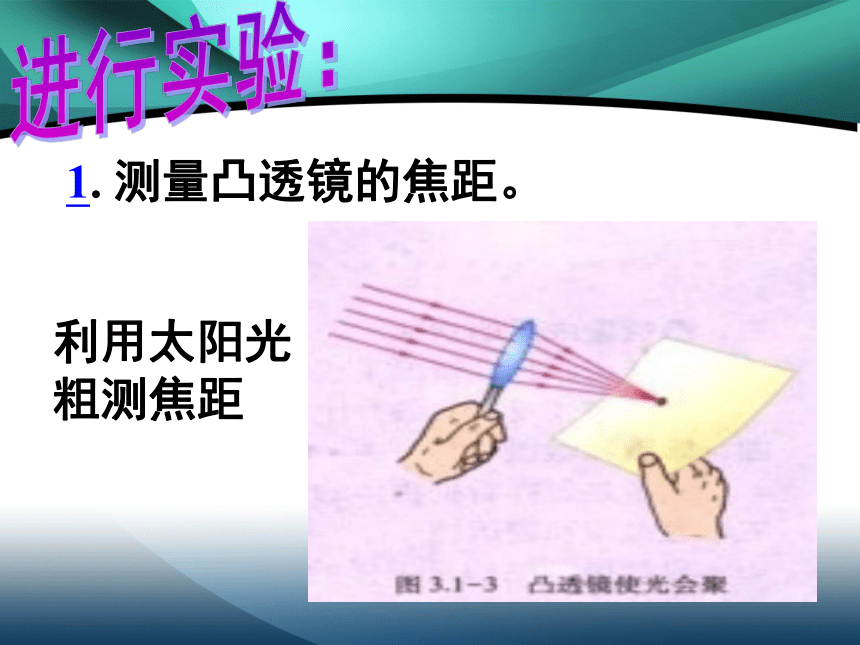

1. 测量凸透镜的焦距。
利用太阳光
粗测焦距
测定凸透镜的焦距
测得凸透镜的焦距f= cm
10

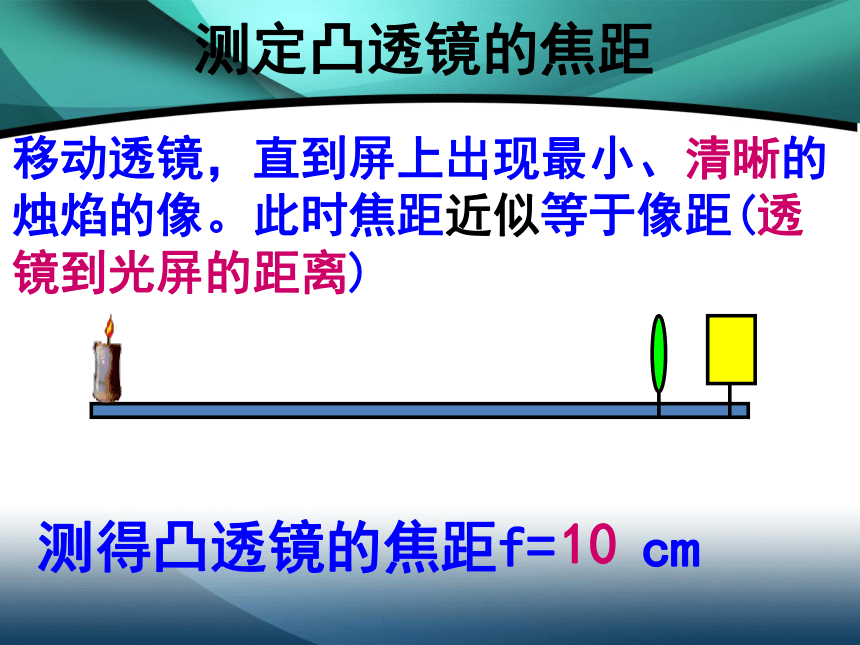

移动透镜，直到屏上出现最小、清晰的烛焰的像。此时焦距近似等于像距(透镜到光屏的距离)
测得凸透镜的焦距f= cm
10
透镜位置不变，分别向两侧同时移动蜡烛与光屏，直到屏上出现等大、清晰的烛焰的像。此时物距=像距=2倍焦距(二倍焦距成等大实像)
测定凸透镜的焦距
F
F
f
f
2f
2f
2.将蜡烛、凸透镜、光屏依次固定在光具座上，使三者在同一直线上。

3.点燃蜡烛，调整蜡烛、凸透镜、光屏的高度，让烛焰、凸透镜、光屏的中心大致在同一高度。
三心同高
4.把蜡烛放在离凸透镜（固定放在40cm处）远大于2倍焦距的地方，移动光屏，直到光屏上出现 像
观察：像的特征（大小和正倒）
记录：物和像到凸透镜的距离。（填入数据记录表格中)
最明亮
最清晰的
实验数据记录表格
2f>v>f
v=2f
v>2f
倒立
倒立
倒立
正立
缩小
实像
异侧
等大
实像
异侧
放大
实像
异侧
不能成像
放大
虚像
同侧
照相机
投影仪
放大镜
物距与焦距关系
像 的 性 质
像距与焦距关系 应用
虚实 大小 正倒 物像同侧或异侧
u>2f
u=2f
2f >u>f
u=f
u利用通过凸透镜的三条特殊光线
u>2f f①
u=2f v=2f 倒立等大实像
②
f2f 倒立放大实像
③
u=f 不成像
④
u⑤
物距（u） 像的性质 应用
倒立或正立 放大或缩小 实像或虚像 像距（ v）
一束平行光 实像点 V=f 测凸透镜焦距
u＞2f 倒立 缩小 实像 f＜v＜2f 照相机
u＝2f 倒立 等大 实像 v＝2f
f＜u＜2f 倒立 放大 实像 v＞2f 投影仪
u＝f 不成像、得到一束平行光
u＜f 正立 放大 虚像 放大镜
实验思考
当成实像时，如用手挡住透镜的上半部，猜一猜，光屏上的像可能有什么变化？
1、在实验中，你能发现实像和虚像的分界点在什么位置吗？
2、在实验中，你能发现放大的像和缩小的像的分界点在什么位置吗？
3、什么情况下像和物体在凸透镜两侧？什么情况下像和物体在凸透镜同侧？
实验思考
4、当凸透镜成实像时，随着物距的减少，像距是怎样变化的？
例：如图所示，保持凸透镜的位置不变，先后
把烛焰放在a、b、c、d、e各点，并分别调整光
屏的位置。则：
1、把烛焰放在 点，屏上出现的像最大；
把烛焰放在 点，屏上出现的像最小。
2、把烛焰放在 点，屏上出现清晰的像时，屏距凸透镜最远。

3、把烛焰放在 点，屏上不会出现像。
凸透镜的焦距是10cm，点燃的蜡烛放在距凸透镜15cm处，在凸透镜另一侧的光屏上观察到了蜡烛清晰的像，这个像一定是（ ）
A 倒立放大的实像
B 倒立缩小的实像
C 正立放大的实像
D 正立放大的虚像
例: 一个物体到凸透镜的距离是30cm时，在光屏上得到一个放大的实像，若把物体沿凸透镜的主光轴移到距凸透镜65cm处，则成像的情况是 ( )
解析： 凸透镜所成像的性质与物距有关，由第一次成倒立放大的实像可知：f2f。所以成倒立缩小的实像。
(1)当物距为18cm时，可以在光屏上得到一个倒立、
缩小的实像。则焦距范围为 。
(2)当物距为18cm时，可以在光屏上得到一个倒立、
放大的实像。则焦距范围为 。
(3)当物距为18cm时，通过透镜可以看到一个正立、
放大的虚像。则焦距范围为 。
f <9cm
f >18cm
9cm (4)当光屏距透镜18cm时，可在光屏上得到一个倒立、
缩小的实像。则焦距范围为 。
(5)当光屏距透镜18cm时，可在光屏上得到一个倒立、
放大的实像。则焦距范围为 。
9cm f <9cm
例、在“研究凸透镜成像”的实验中，
在研究凸透镜成像的实验中：
（1）用一束平行光正对凸透镜射入，经透镜后会 聚于A点，测得A点距透镜10厘米，则透镜的焦距是（ ）厘米。
（2）若烛焰放在距上述透镜8厘米处，经透镜可得 到一个 像。 （填像的性质：倒正、放大缩小、虚实）
（ 3）若烛焰放在此透镜前12厘米处，经透镜可得到一个 像。
（4）若烛焰放在此透镜前25厘米处，经透镜可得到一个 像。
练习：
正立 、放大、虚
倒立、放大、实
倒立、缩小、实
10
例、老奶奶用放大镜看报时，为了看到更大的清晰的
像，她常常这样做（　 ） A．报与放大镜不动，眼睛离报远些 B．报与眼睛不动，放大镜离报远一些 C．报与放大镜不动，眼睛离报近一些 D．报与眼睛不动，放大镜离报近一些
例、在农村放映电影，试镜头时，发现屏上的影像小了一点，应当怎样调整放映机（　 ）
A．放映机离屏远一些，胶片离镜头远一些
B．放映机离屏远一些，胶片离镜头近一些
C．放映机离屏近一些，胶片离镜头远一些
D．放映机离屏近一些，胶片离镜头近一些
例、某同学拍毕业合影后，想拍一张单身像。摄影师应采取的方法是（　）
A．使照相机靠近同学，同时镜头往后缩，离胶片近些
B．使照相机靠近同学，同时镜头往前伸，离胶片远些
C．使照相机远离同学，同时镜头往后缩，离胶片近些
D．使照相机远离同学，同时镜头往前伸，离胶片远些
例、测绘人员绘制地图时，需要在空中的飞机上向地面照相，称为航空摄影，若使用航空摄影照相机的镜头焦距为50mm，则底片到镜头的距离为（ ? ）
A．略小于100mm B．略小于50mm
C．略大于50mm D．等于50mm
