透镜及其应用复习课件

透镜及其应用
复习目标：
透镜及其应用
1、认识凸透镜的会聚作用和凹透镜的发散作用。
2、通过实验探究，知道凸透镜成像规律。
3、了解凸透镜的应用-------放大镜、照相机、投影仪。
4、了解人眼成像的原理；了解近视眼和远视眼的成因与矫正。
5、会画简单的光路图。

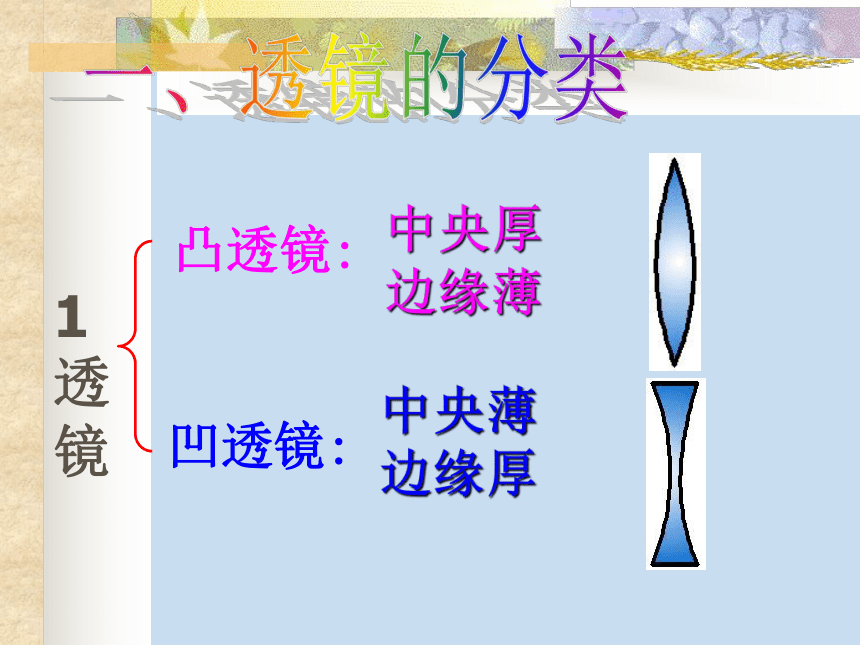

凸透镜:
凹透镜:
1透镜
中央厚
边缘薄
中央薄
边缘厚

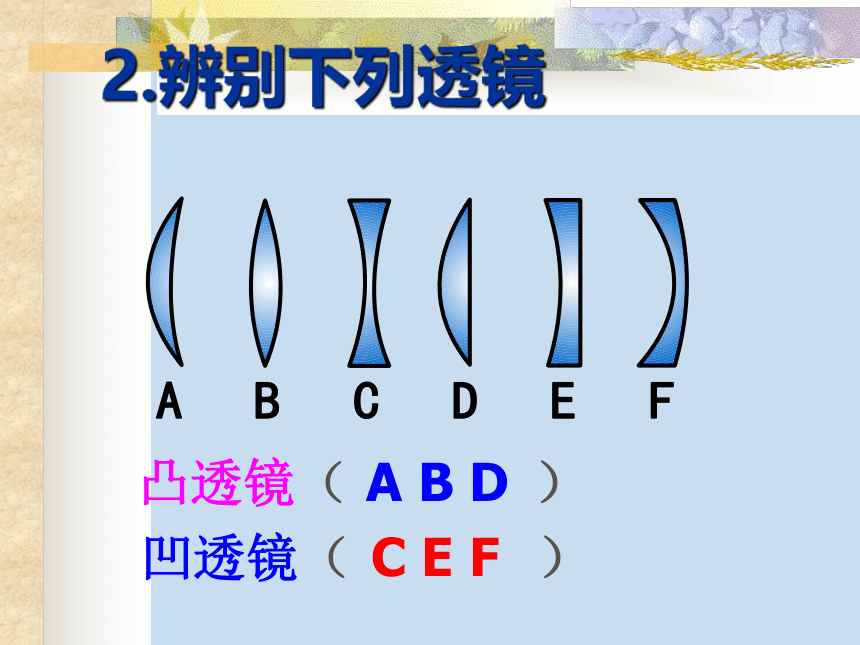

2.辨别下列透镜
凸透镜（ ）
凹透镜（ ）
A B D
C E F
C
C
主光轴
光心

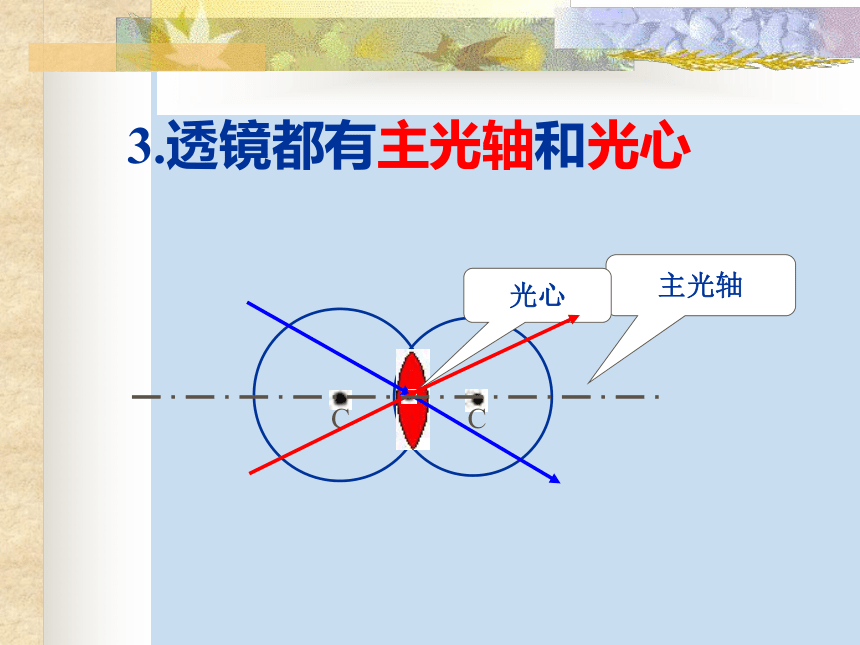

3.透镜都有主光轴和光心

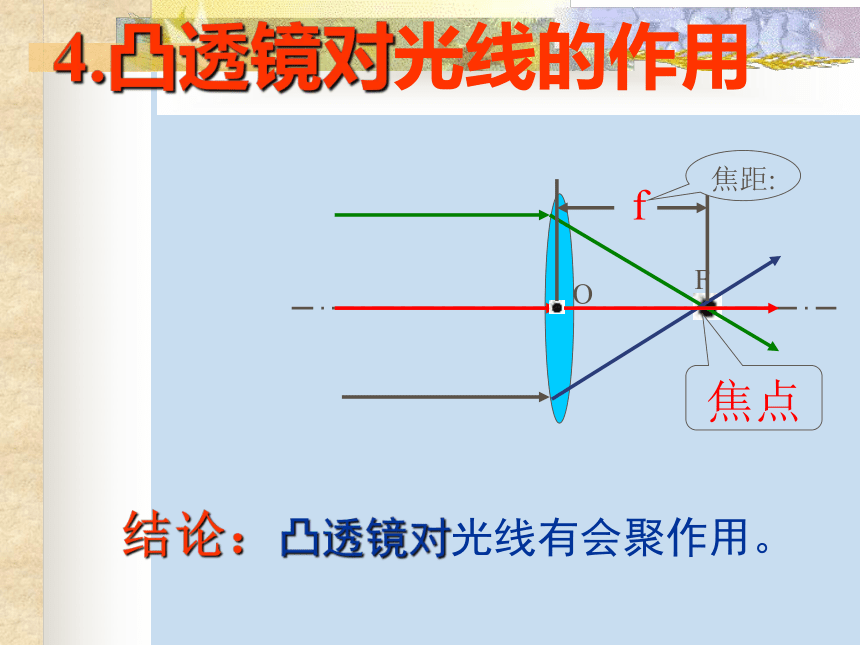

4.凸透镜对光线的作用
O
F
焦点
f
焦距:
结论：凸透镜对光线有会聚作用。
O
F
F

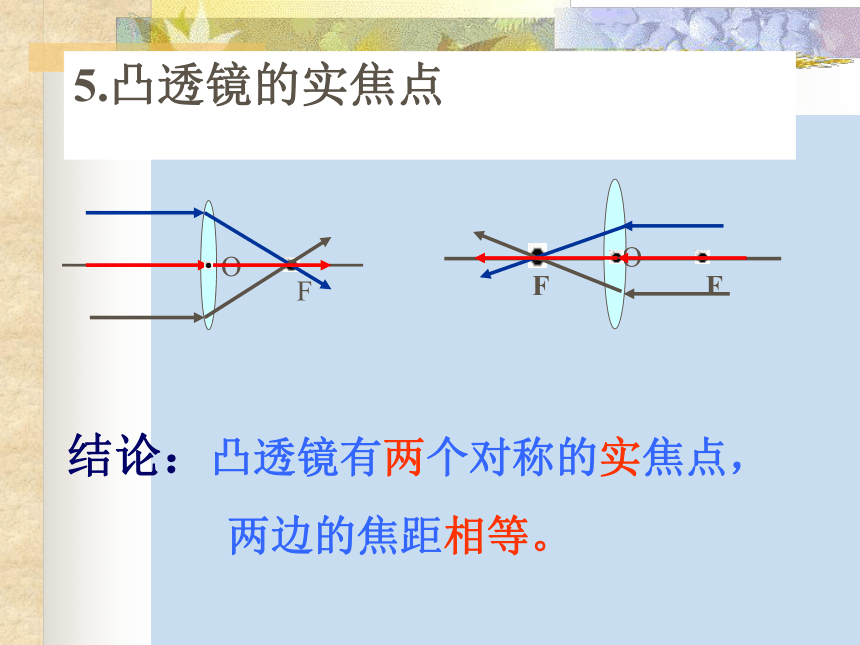

结论：凸透镜有两个对称的实焦点，
两边的焦距相等。
5.凸透镜的实焦点
O
F
F

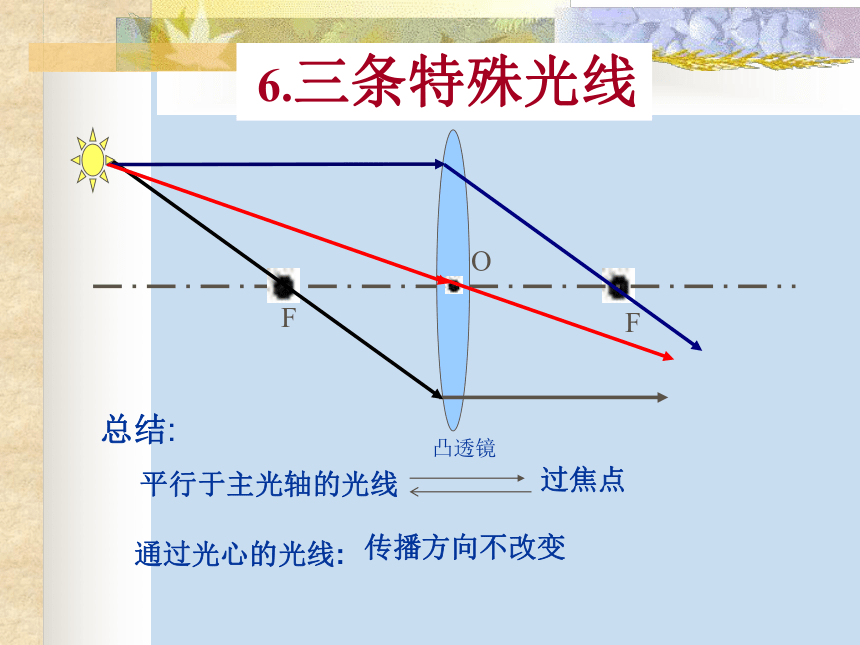

6.三条特殊光线
总结:
平行于主光轴的光线
过焦点
通过光心的光线:
传播方向不改变

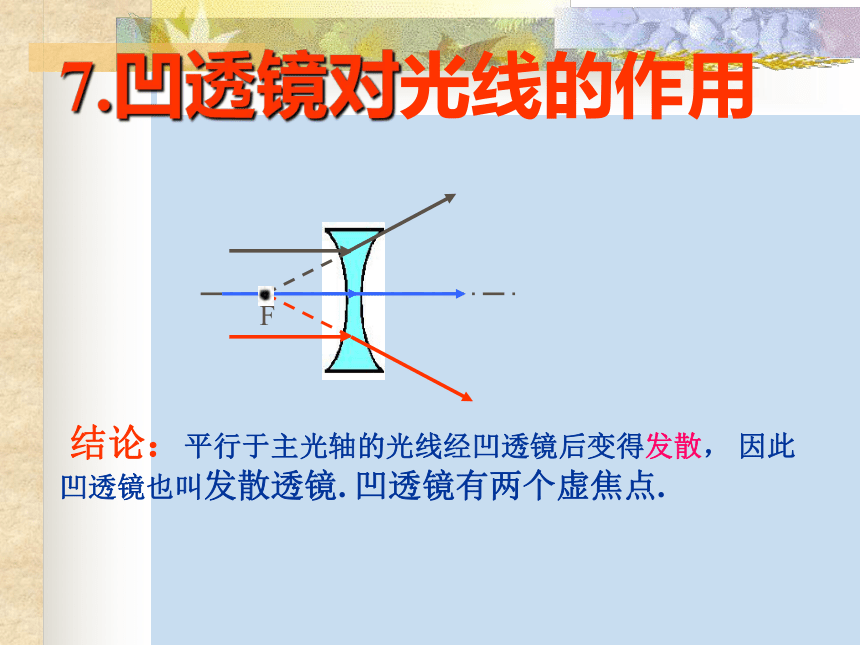

7.凹透镜对光线的作用
F
结论：平行于主光轴的光线经凹透镜后变得发散， 因此凹透镜也叫发散透镜. 凹透镜有两个虚焦点.
F
F

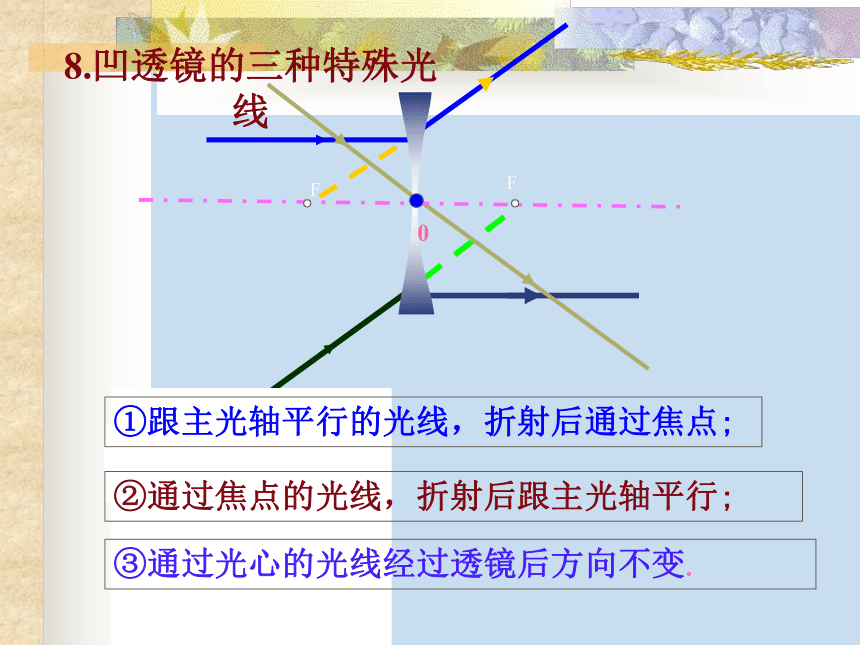

①跟主光轴平行的光线，折射后通过焦点;
②通过焦点的光线，折射后跟主光轴平行;
③通过光心的光线经过透镜后方向不变。
8.凹透镜的三种特殊光线

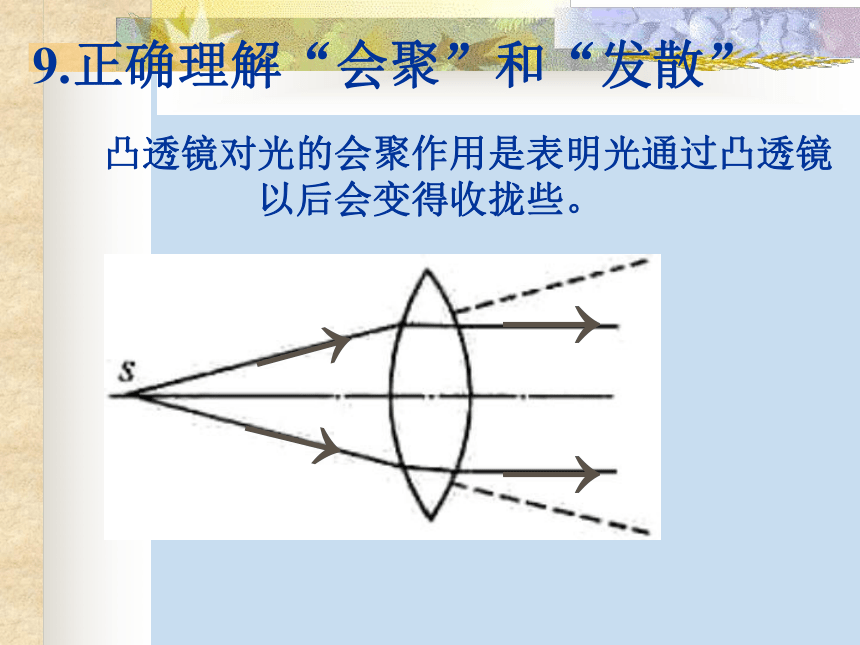

　　凸透镜对光的会聚作用是表明光通过凸透镜以后会变得收拢些。
→
→
→
→
9.正确理解“会聚”和“发散”

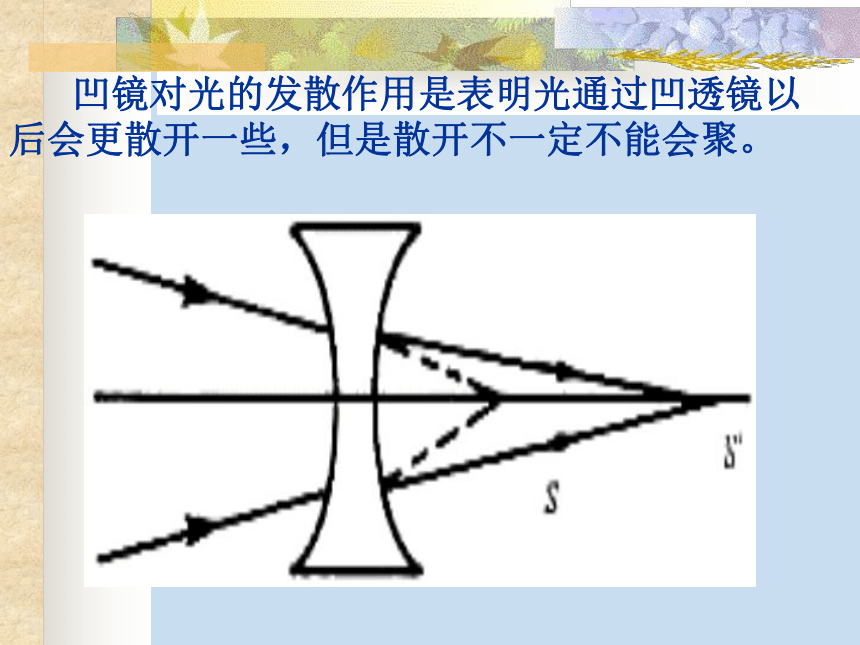

凹镜对光的发散作用是表明光通过凹透镜以后会更散开一些，但是散开不一定不能会聚。
通过凸透镜,所看到的物体的像是(放大/缩小)的，(正立/倒立)的。
通过凹透镜,所看到的物体的像是(放大/缩小)的，(正立/倒立)的。
正 立
放 大
做法：将透镜靠近书本，观察课本上的字。
结论
正 立
缩 小
F
F
F
F
1、完成下列光路图。
o
练习：
2、完成下列光路图
F
3.一束光通过透镜的光路如图所示,哪幅图是正确的?
4.凸透镜对光起 作用,凹透镜对光起 作用, 是 因为光通过透镜时发生 的缘故.
会聚
发散
折射
5. 平行于主光轴的光线,通过凸透镜后 将 一点, 这个点叫做凸透镜 的 ,这点到凸透镜的光心的距离叫做 .
会聚
焦距
焦点

7.请同学们看复习方案P12
二、研究凸透镜的成像规律
凸透镜成像的特点及应用：
u——物距、v——像距、f ——焦距。
放大镜
正立虚像
放大
像、物同侧
幻灯机
倒立实像
放大
照像机
倒立实像
缩小
应用举例
像的性质
像的大小
像的位置
物体位置
u=f 无像 探照灯
u=2f 相等 倒立实像
凸透镜成像时，______像都是倒立的，______像都是正立的；焦点是成____像的分界点，当u>f时成______像，u2f时成_____像，u<2f时成______像；成实像时，物距越小，像距越_____,像的大小越____,也就是物近像______。成虚像时，物近像______。
三、眼睛和眼镜
练习：
8. 某同学做“凸透镜成像”实验时，把蜡烛移到离凸透镜30cm处，在光屏上出现烛焰的倒立、放大、清晰的像，则该同学的凸透镜的焦距可能是（ ）
A、20cm B、15cm
C、10cm D、5cm
A
9.拿一个凸透镜正对太阳光，再把一张纸放在他的另一侧，改变透镜与纸的距离，直到纸上的光斑变得 。测量这个光斑到凸透镜的距离，就是这个凸透镜的 。
最小最亮
焦距
10.小明在做“凸透镜成像”实验时，将点燃的蜡烛放在凸透镜前20cm处，在透镜另一侧的光屏上观察到缩小的像，小明又把点燃的蜡烛置于原来的光屏处，则所成像的性质：（ ）
A、倒立放大的实像 B、正立放大的虚像 C、倒立缩小的实像 D、等大倒立的实像
A
11.在利用蜡烛研究凸透镜成像的实验中，太阳光线会聚后在距离透镜10cm处发现一亮点，若把点燃的蜡烛放在距凸透镜15cm处，在凸透镜另一侧的光屏上观察到了蜡烛清晰的像这个像一定是（ ）
倒立、放大的实像 B、倒立、缩小的实像
C、正立、放大的虚像 D、正立、放大的实像
2、下面关于近视的说法中正确的是：（ ）
A近视眼镜镜片能把太阳光会聚于一点 B.近视眼镜是发散透镜
C、“度数”越大的近视眼镜镜片，凹面弯曲越明显，焦距越大
D、近视眼眼睛本身就是发散透镜
将蜡烛放到距离凸透镜30cm的地方，在另一侧的光屏上，有蜡烛清晰缩小的像，由此可知，该透镜的焦距可能是
（ ）
A.20cm B.15cm C.30cm D.10cm

1、在研究凸透镜成像的实验中，点燃蜡烛后，无论怎样移动光屏，都无法在屏上形成烛焰的像，其原因是（ ）
A、蜡烛放在了凸透镜的二倍焦距以外 B、蜡烛放在了凸透镜的二倍焦距处
C、蜡烛放在了凸透镜的二倍焦距以内 D、蜡烛放在了一倍焦距以内
在“观察成像”的实验中，凸透镜焦距10cm。
（1）想用光屏看到一个缩小的像，应该把蜡烛放在离凸透镜___________远的地方。
（2）如果把蜡烛从离凸透镜40cm的地方移到离凸透镜25cm的地方，像到凸透镜的距离 ______________，像的大小_________（选填：“变小”“变大”或“不变”）。
（3）想用凸透镜观察到一个正立的像，蜡烛应该放在凸透镜___________ ）
照集体相时,发现有些人没有进入镜头,为了使全体人员都进入镜头,应采取:
A、人不动,照相机离人远一些,镜头往外伸一些
B、人不动，照相机离人近一些，镜头往里缩一些
C、人不动，照相机离人近一些，镜头往外伸一些
D、照相机和镜头都不动，人站近一些。
7、关于四种光学仪器的成像情况，下列说法中正确的是（ ）
A. 放大镜成正立、放大的实像
B. 照相机成正立、缩小的实像
C. 幻灯机成倒立、放大的实像
D. 近视眼镜成正立、放大的虚像
