第6节 电能复习（“电功和电能”专题）

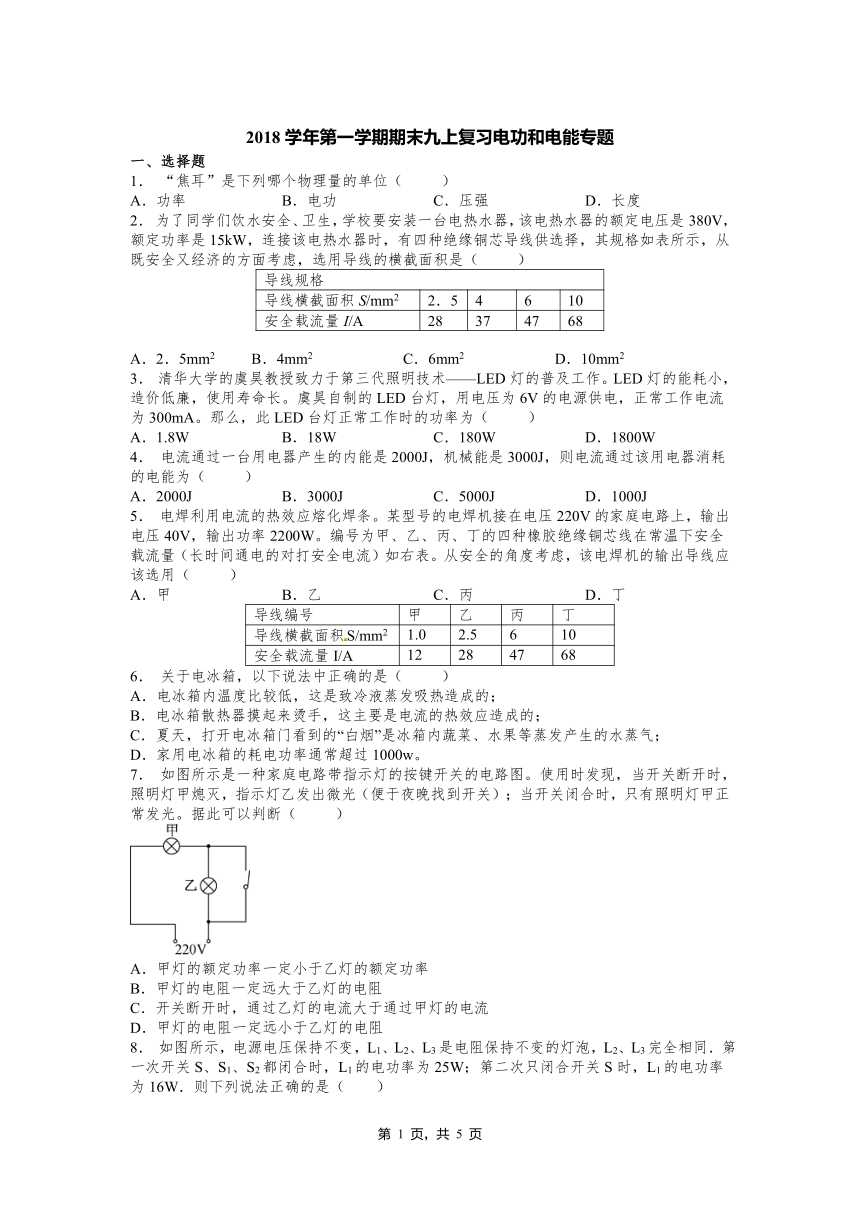

2018学年第一学期期末九上复习电功和电能专题
一、选择题
1． “焦耳”是下列哪个物理量的单位（ ）
A．功率 B．电功 C．压强 D．长度
2． 为了同学们饮水安全、卫生，学校要安装一台电热水器，该电热水器的额定电压是380V，额定功率是15kW，连接该电热水器时，有四种绝缘铜芯导线供选择，其规格如表所示，从既安全又经济的方面考虑，选用导线的横截面积是（ ）
导线规格
导线横截面积S/mm2 2．5 4 6 10
安全载流量I/A 28 37 47 68

A．2．5mm2 B．4mm2 C．6mm2 D．10mm2
3． 清华大学的虞昊教授致力于第三代照明技术——LED灯的普及工作。LED灯的能耗小，造价低廉，使用寿命长。虞昊自制的LED台灯，用电压为6V的电源供电，正常工作电流为300mA。那么，此LED台灯正常工作时的功率为（ ）
A．1.8W B．18W C．180W D．1800W
4． 电流通过一台用电器产生的内能是2000J，机械能是3000J，则电流通过该用电器消耗的电能为（ ）
A．2000J B．3000J C．5000J D．1000J
5． 电焊利用电流的热效应熔化焊条。某型号的电焊机接在电压220V的家庭电路上，输出电压40V，输出功率2200W。编号为甲、乙、丙、丁的四种橡胶绝缘铜芯线在常温下安全载流量（长时间通电的对打安全电流）如右表。从安全的角度考虑，该电焊机的输出导线应该选用（ ）
A．甲 B．乙 C．丙 D．丁
导线编号 甲 乙 丙 丁
导线横截面积S/mm2 1.0 2.5 6 10
安全载流量I/A 12 28 47 68
6． 关于电冰箱，以下说法中正确的是（ ）
A．电冰箱内温度比较低，这是致冷液蒸发吸热造成的；
B．电冰箱散热器摸起来烫手，这主要是电流的热效应造成的；
C．夏天，打开电冰箱门看到的“白烟”是冰箱内蔬菜、水果等蒸发产生的水蒸气；
D．家用电冰箱的耗电功率通常超过1000w。
7． 如图所示是一种家庭电路带指示灯的按键开关的电路图。使用时发现，当开关断开时，照明灯甲熄灭，指示灯乙发出微光（便于夜晚找到开关）；当开关闭合时，只有照明灯甲正常发光。据此可以判断（ ）

A．甲灯的额定功率一定小于乙灯的额定功率
B．甲灯的电阻一定远大于乙灯的电阻
C．开关断开时，通过乙灯的电流大于通过甲灯的电流
D．甲灯的电阻一定远小于乙灯的电阻

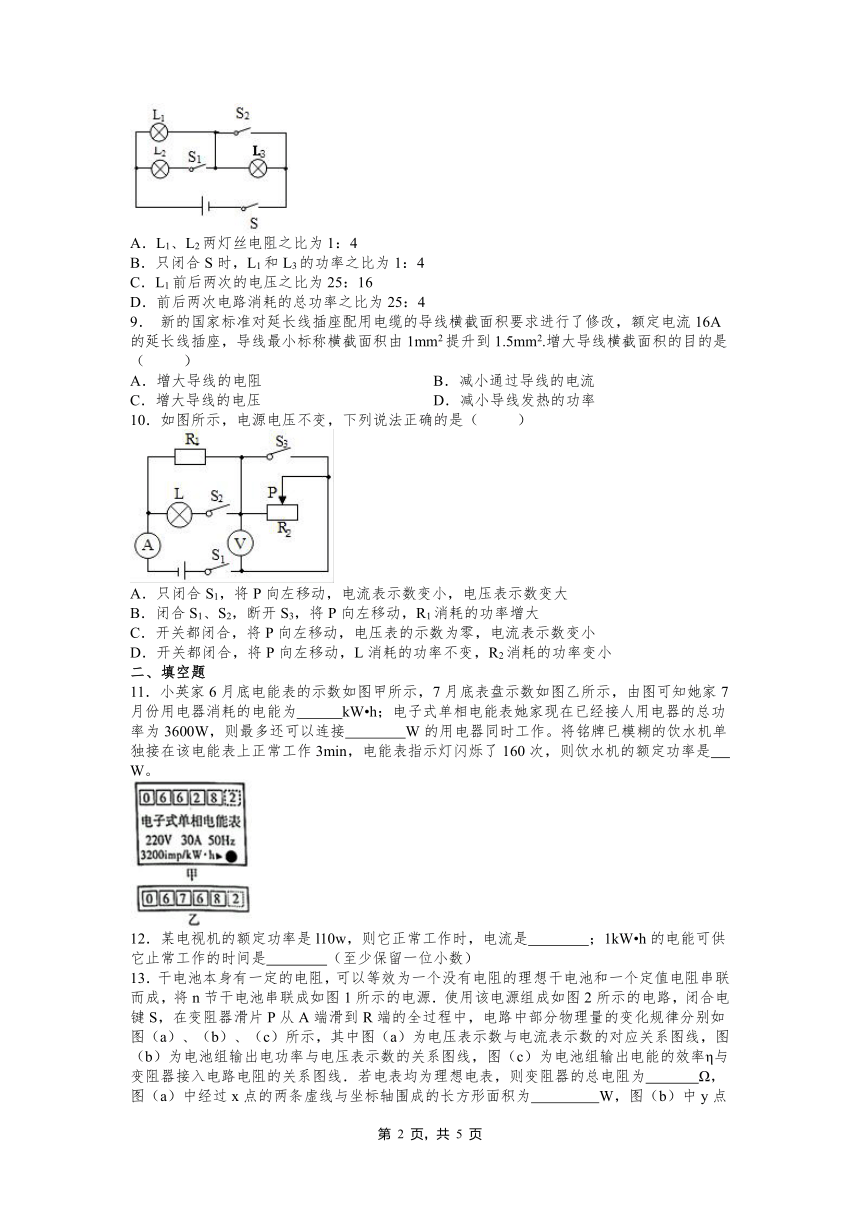

8． 如图所示，电源电压保持不变，L1、L2、L3是电阻保持不变的灯泡，L2、L3完全相同．第一次开关S、S1、S2都闭合时，L1的电功率为25W；第二次只闭合开关S时，L1的电功率为16W．则下列说法正确的是（ ）

A．L1、L2两灯丝电阻之比为1：4
B．只闭合S时，L1和L3的功率之比为1：4
C．L1前后两次的电压之比为25：16
D．前后两次电路消耗的总功率之比为25：4
9． 新的国家标准对延长线插座配用电缆的导线横截面积要求进行了修改，额定电流16A的延长线插座，导线最小标称横截面积由1mm2提升到1.5mm2.增大导线横截面积的目的是（ ）
A．增大导线的电阻 B．减小通过导线的电流
C．增大导线的电压 D．减小导线发热的功率
10．如图所示，电源电压不变，下列说法正确的是（ ）

A．只闭合S1，将P向左移动，电流表示数变小，电压表示数变大
B．闭合S1、S2，断开S3，将P向左移动，R1消耗的功率增大
C．开关都闭合，将P向左移动，电压表的示数为零，电流表示数变小
D．开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小
二、填空题
11．小英家6月底电能表的示数如图甲所示，7月底表盘示数如图乙所示，由图可知她家7月份用电器消耗的电能为 kW?h；电子式单相电能表她家现在已经接人用电器的总功率为3600W，则最多还可以连接 W的用电器同时工作。将铭牌已模糊的饮水机单独接在该电能表上正常工作3min，电能表指示灯闪烁了160次，则饮水机的额定功率是 W。

12．某电视机的额定功率是l10w，则它正常工作时，电流是 ；1kW?h的电能可供它止常工作的时间是 （至少保留一位小数）
13．干电池本身有一定的电阻，可以等效为一个没有电阻的理想干电池和一个定值电阻串联而成，将n节干电池串联成如图1所示的电源．使用该电源组成如图2所示的电路，闭合电键S，在变阻器滑片P从A端滑到R端的全过程中，电路中部分物理量的变化规律分别如图（a）、（b）、（c）所示，其中图（a）为电压表示数与电流表示数的对应关系图线，图（b）为电池组输出电功率与电压表示数的关系图线，图（c）为电池组输出电能的效率η与变阻器接入电路电阻的关系图线．若电表均为理想电表，则变阻器的总电阻为　 　Ω，图（a）中经过x点的两条虚线与坐标轴围成的长方形面积为　 　W，图（b）中y点对应的横坐标为　 　V．

14．手机是我们最常用的通讯工具，手机使用的是可充电电池，给电池充电过程是将电能转化为 能。电池上标有“电压”和“容量”两个重要参数，容量的单位通常为“毫 安时”（符号 mA?h）。某手机充电电池铭牌所示：电压 3.6V、容量 1500mA?h，这种电池一次充电最多可储存的能量为 J。

15．如图所示的电路中，R1、R2为定值电阻，其中R1=10Ω．当只闭合开关S1时，电流表的示数为0.4A．则电源电压为 V；当同时闭合开关S1、S2时，电流表的示数增大为1.2A．则R2消耗的电功率为 W。

三、实验探究题
16．用如图（a）所示电路测量小灯泡电功率，灯泡L标有“2.5V 0.3A”字样，滑动变阻器铭牌上标有“50Ω 1.5A”字样，不考虑温度对灯泡电阻的影响．
（1）按电路图将图（b）中的实物元件连接起来．
（2）在图（a）中，当开关S闭合，滑动变阻器的滑片从A向B滑动的过程中，电压表示数将　 　（选填“变大”、“变小”或“不变”）．
（3）某次实验时电压表和电流表的示数如图（c）所示，则此时小灯泡的实际功率为　 　W．




一、选择题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C A C D A D D D B
二、填空题
11．　140　 　3000　 　1000　
12．　0.5A　 　9.1h　
13．6；2.16；3
14．　　化学能 　19440
15．　4　 　3.2　
三、实验探究题
16．（1）如上所示；（2）变大；（3）0.51．
