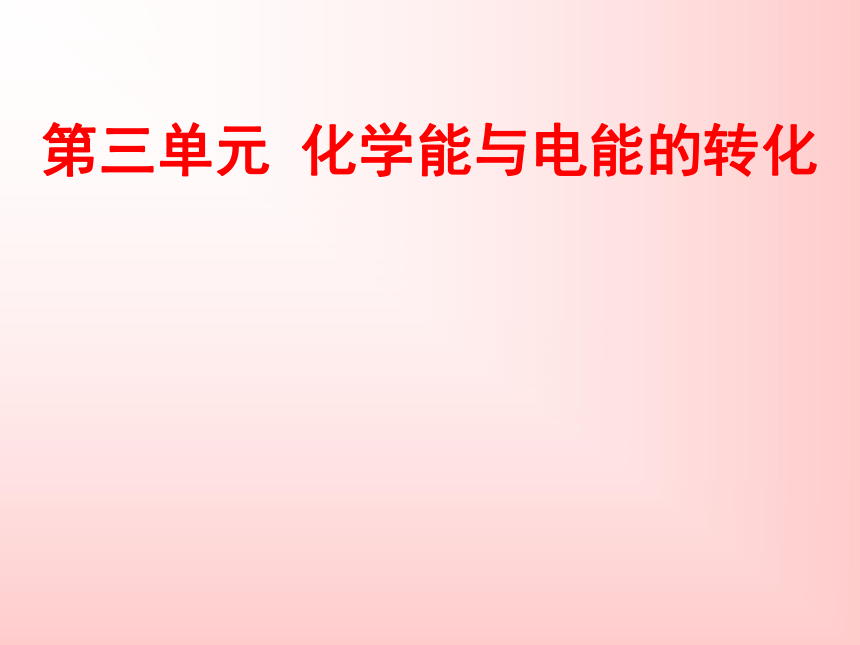

课件15张PPT。第三单元 化学能与电能的转化问题一如图:
1、 烧杯中有什么现象?2、怎样使Zn棒上的气
泡“转移” 到 Cu棒上?3、化学能是怎样转

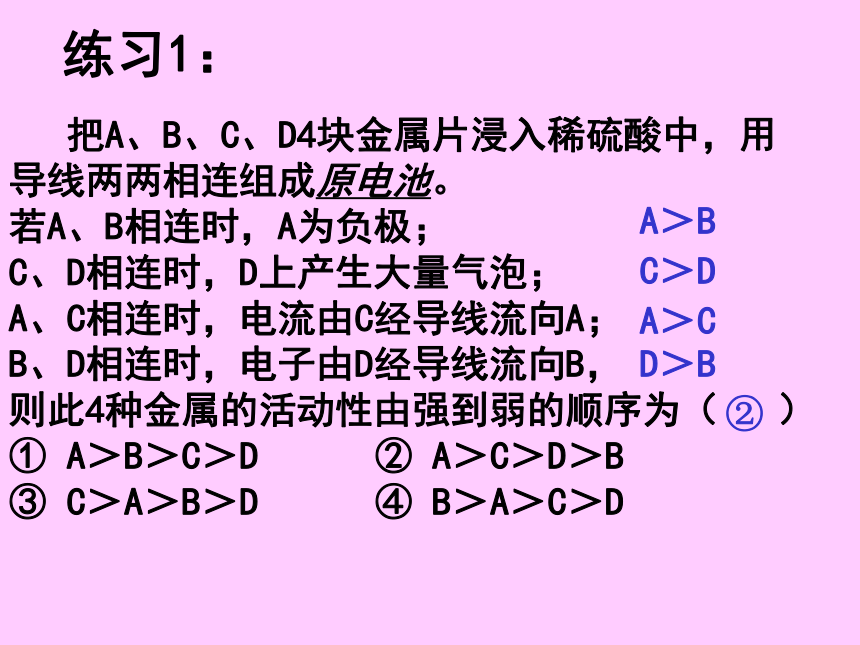

化为电能的？练习1： 把A、B、C、D4块金属片浸入稀硫酸中，用导线两两相连组成原电池。
若A、B相连时，A为负极；
C、D相连时，D上产生大量气泡；
A、C相连时，电流由C经导线流向A；
B、D相连时，电子由D经导线流向B，
则此4种金属的活动性由强到弱的顺序为（ ）
① A＞B＞C＞D ② A＞C＞D＞B

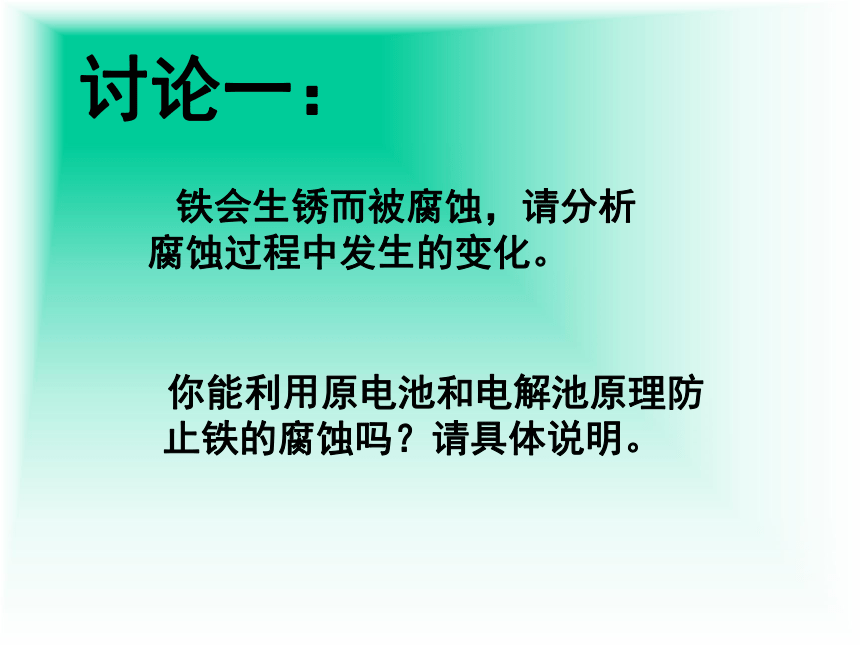

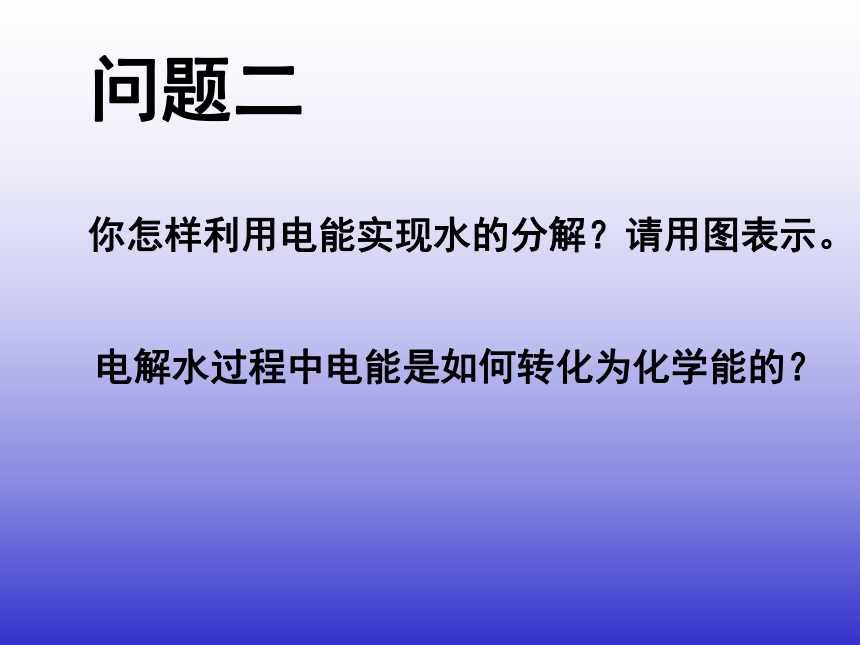

③ C＞A＞B＞D ④ B＞A＞C＞D② A＞BC＞DA＞CD＞B问题二 你怎样利用电能实现水的分解？请用图表示。 电解水过程中电能是如何转化为化学能的？讨论一： 铁会生锈而被腐蚀，请分析腐蚀过程中发生的变化。 你能利用原电池和电解池原理防止铁的腐蚀吗？请具体说明。

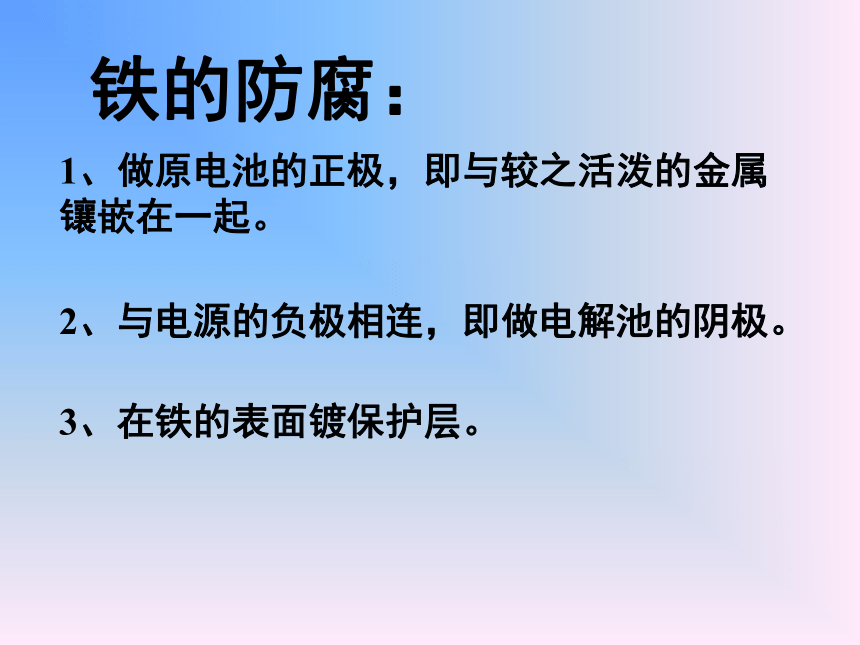

铁的防腐：1、做原电池的正极，即与较之活泼的金属镶嵌在一起。

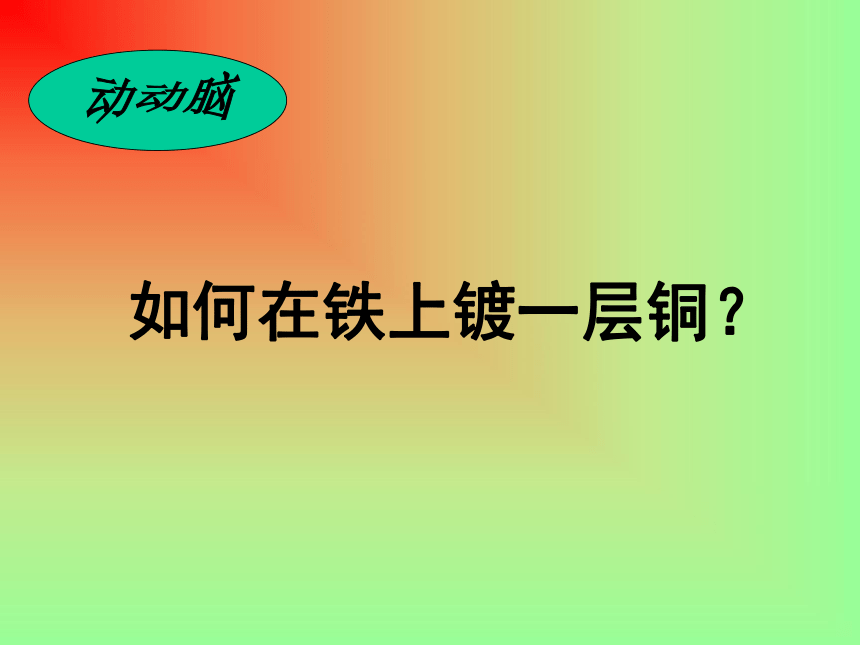

3、在铁的表面镀保护层。2、与电源的负极相连，即做电解池的阴极。如何在铁上镀一层铜？练习2：下列现象不能用电化学原理解释的是( )A、Zn与硫酸反应时，加入少量CuSO4
能加快反应速率
B、镀锡铁比镀锌铁更容易腐蚀
C、将金属与电源负极相连可使其不被腐蚀
D、使用催化剂能加快反应速率D（1）氢氧燃料电池：若电解质为KOH溶液，则
氢气作（ ）极，电极反应为：
氧气作（ ）极，电极反应为：总反应为：H2 + O2 = 2H2O 负正负极：H2 + 2OH—? 2e— = 2H2O 正极：O2 + 2H2O + 4e— = 4OH— 微型纽扣电池在现代生活中有广泛应用。有一种银锌电池，其电极分别是Ag2O和Zn,电解质溶液为KOH,电极反应则为:
Zn+2OH--2e-=ZnO+H2O;
Ag2O+H2O+2e-=2Ag+2OH-
根据上述反应式,判断下列叙述中正确的是(? )
??? A、在使用过程中，电池负极区溶液的pH减小
??? B、使用过程中，电子由Ag2O极经外电路流向Zn极
??? C、Zn是负极，Ag2O是正极
??? D、Zn电极发生还原反应，Ag2O电极发生氧化反应
练习3：AC(2)二次电池： 电瓶车所用电池一般为铅蓄电池，这是一种典型的可充电电池，电池总反应式为：
?
Pb+PbO2+4H++2SO42- 2PbSO4+2H2O
?
则下列说法正确的是：
A．放电时：电子流动方向由B到A
B．放电时：正极反应是
Pb-2e-+SO42- = PbSO4
C．充电时：铅蓄电池的负极应与充电
器电源的正极相连
D．充电时：阳极反应是
PbSO4-2e-+2H2O = PbO2+SO42-+4H+
D巩固练习： 如右图所示，A为一张浸透淀粉KI溶液并滴有酚酞试剂的滤纸，a、b为两张紧贴在滤纸上的Pt片，并用导线与直流电源M、N相连。通电后，在a周围观察到无色溶液变为蓝色。
1、电源正极、负极分别是哪一极？
2、b周围可观察到什么现象？为什么？2、据报道，最近摩托罗拉公司研发了一种由甲醇和氧气以及强碱做电解质溶液的新型手机电池，其电池反应为：
2CH3OH＋3O2＋4OH— 2CO32—＋6H2O
则下列说法错误的是（ ）
A．放电时CH3OH参与反应的电极为正极
B．充电时电解质溶液的pH逐渐增大
C．放电时负极的电极反应为：
CH3OH－6e－＋8OH－＝CO32—＋6H2O
D．充电时每生成1 mol CH3OH转移6 mol电子
A 3、下图是某空间站能量转化系统的局部示意图，
其中燃料电池采用KOH为电解质溶液，则下列有
关说法不正确的是（ ）
向日面时 背日面时
A、该能量转化系统中的水是可以循环的
B、燃料电池系统产生的能量实际上来自于水
C、水电解系统中的阳极反应： 4OH—-4e— = O2 + 2H2O
D、燃料电池放电时的负极反应： H2 + 2OH—-2e— = 2H2O 光电转
换器水电解
系统氢氧
储罐燃料电
池系统B谢谢各位老师的指导
