发生在肺内的气体交换课件 （共18张PPT）

(共18张PPT)

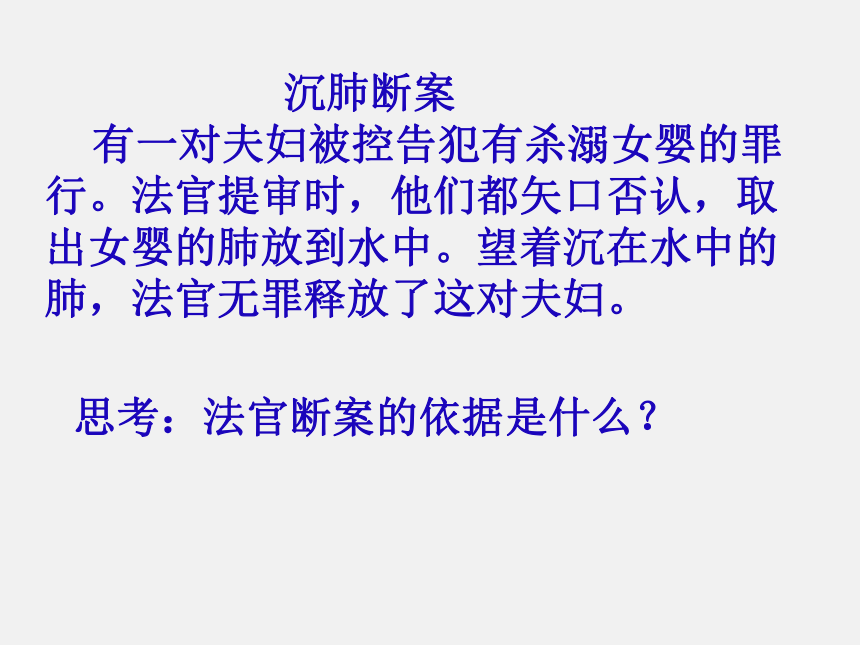

沉肺断案
有一对夫妇被控告犯有杀溺女婴的罪行。法官提审时，他们都矢口否认，取出女婴的肺放到水中。望着沉在水中的肺，法官无罪释放了这对夫妇。
思考：法官断案的依据是什么？

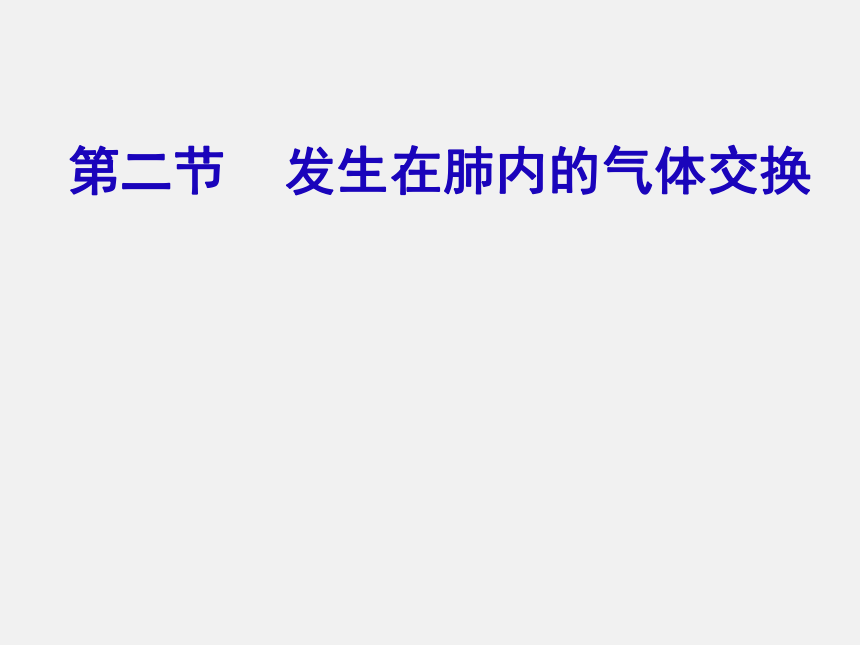

第二节 发生在肺内的气体交换

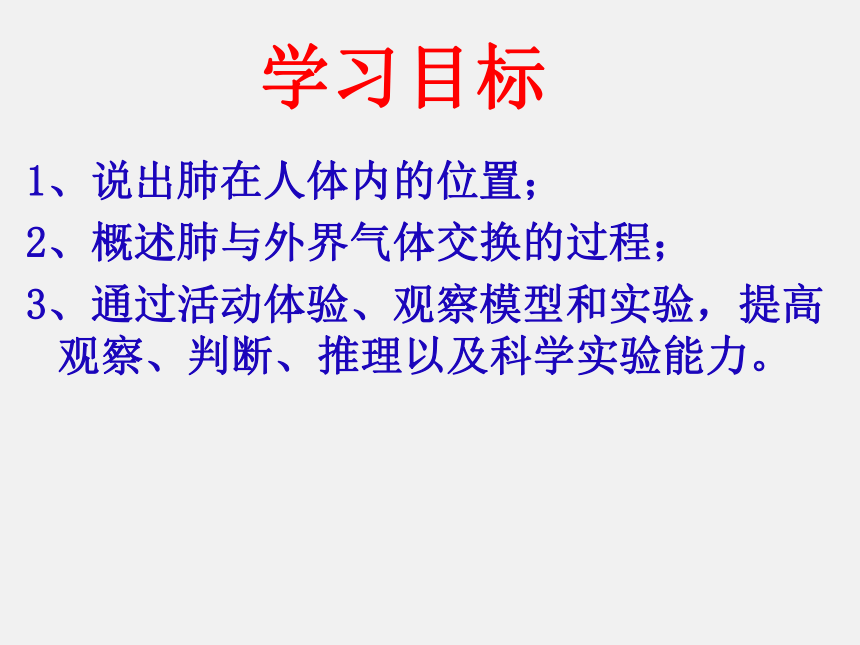

学习目标
1、说出肺在人体内的位置；
2、概述肺与外界气体交换的过程；
3、通过活动体验、观察模型和实验，提高观察、判断、推理以及科学实验能力。

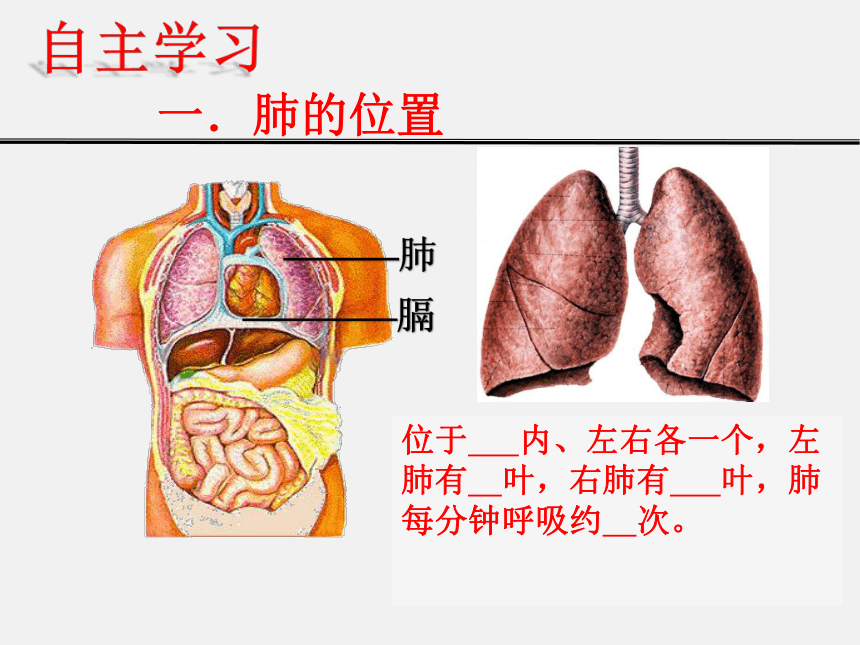

一．肺的位置
位于 内、左右各一个，左肺有 叶，右肺有 叶，肺每分钟呼吸约 次。
———肺
————膈
自主学习

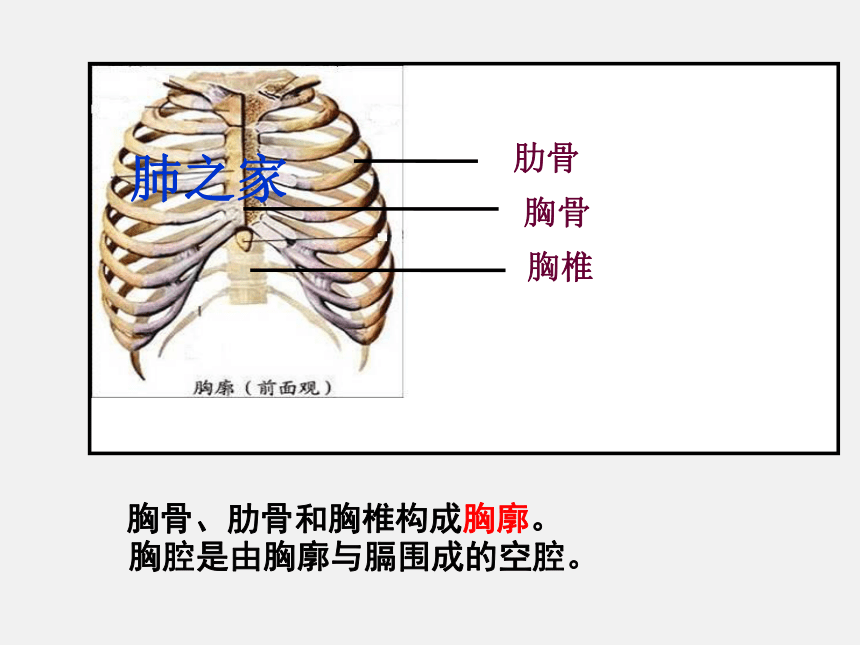

肋骨
胸骨
胸椎
肺之家
胸骨、肋骨和胸椎构成胸廓。
胸腔是由胸廓与膈围成的空腔。

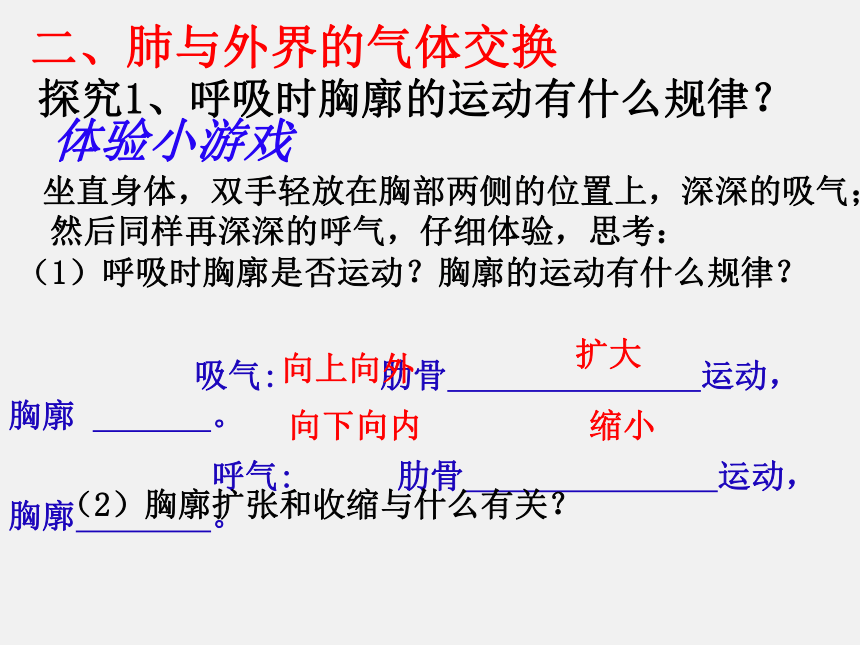

探究1、呼吸时胸廓的运动有什么规律？
坐直身体，双手轻放在胸部两侧的位置上，深深的吸气；然后同样再深深的呼气，仔细体验，思考：
（1）呼吸时胸廓是否运动？胸廓的运动有什么规律？
吸气: 肋骨 运动，胸廓 。
呼气: 肋骨 运动，胸廓 。
向下向内
缩小
向上向外
扩大
（2）胸廓扩张和收缩与什么有关？
体验小游戏
二、肺与外界的气体交换
肋骨向下向内运动
胸廓前后径、左右径增大
胸廓前后径、左右径缩小
肋间肌舒张
肋骨向上向外运动
肋间肌收缩
（呼气）
（吸气）
肋间肌与胸廓变化的关系
胸廓的扩张和收缩是 的结果。
肋间肌收缩和舒张
观察思考：
胸廓运动时膈是怎样运动的？
胸廓的上下径增大
膈顶部
膈肌收缩
胸廓的上下径缩小
膈顶部
膈肌舒张
膈肌与胸廓变化的关系
下降
回升
膈顶回升
胸廓前后径、左右径缩小
膈肌舒张
肋间肌舒张
胸廓上下径增大
胸廓扩大
肋间肌收缩
胸廓前后径、左右径增大
膈肌收缩
胸廓缩小
肋骨向上向外运动
膈顶下降
肋骨向下向内运动
胸廓上下径缩小
阶段性小结： 和 的共同作用使胸廓发生改变,完成呼吸运动！
肋间肌
膈肌
是由于胸廓扩大导致吸气，还是因为吸气后使胸廓扩大？
胸廓
肺
膈
气管
1、观察并思考:胶管、瓶壁、气球、橡皮膜分别模拟什么
2、一手拿着图示模型的瓶颈，另一只手向上推橡皮膜，再放松橡皮膜，观察里面气体体积的变化和橡皮膜位置变化的关系。
探究2.胸廓变化时肺如何变化？
胸廓扩大 肺___ 肺容积_____
胸廓缩小 肺____
肺容积_____
扩张
增大
回缩
缩小
右图为模拟膈肌运动的示意图。请据图回答下列问题：
（1）模型中的气球相当于人体呼吸系统
的 ，瓶底的橡皮膜代表的是　　。
（2）如乙图所示，用手下拉橡皮膜时
气球会　　　，这表示　　　　过程。
在人体内，此过程进行时，橡皮膜代表
的结构会　　（填“收缩”或“舒张”），
其顶部下降，胸廓的上下径　　　　（填
“增大”或“缩小”），肺容积　 　　，肺便扩张。
肺
膈
胀大
吸气
收缩
增大
扩大
把两支注射器用软管连接起来；
1、用手向外拉动一支注射器的活塞，观察另一支注射器活塞有什么变化？
2、用手向内推一支注射器的活塞，观察另一支注射器活塞有什么变化？
探究3.肺容积变化时，肺内压会有什么变化？
参考知识：气体中普遍存在着压力
规律1：一定的条件下，压缩气体体积导致压力变___
规律2：一定条件下，气体体积变大导致压力_____
状态分析：活塞静止不动的原因是两边气体压力相等
大
减小
规律3：气体总是从气压 的地方向气压 的地方流动
直到两边气压 。
高
低
相等
胸廓缩小 肺____
肺容积_____
肺内压_____
回缩
缩小
胸廓扩大 肺___ 肺容积_____
扩张
增大
肺内压_____
减小
增大
肺容积变化时，肺内压的变化
是由于胸廓扩大导致吸气，还是因为吸气后使胸廓扩大？
是胸廓扩大和缩小导致吸气和呼气的过程！
气体 肺
入
气体 肺
出
肺与外界气体交换的原理和过程
肋间肌、膈肌收缩
肺扩张
胸廓扩大
气体入肺
肺内气压小于大气压
肋间肌、膈肌舒张
肺回缩
胸廓缩小
气体出肺
肺内气压大于大气压
吸气
呼气
吸气时，“收缩大大小”
呼气时，“舒张小小大”
注意：
吸气终了时，肺内气压等于外界大气压；呼气终了时，肺内气压等于外界大气压。
2.古代有些女子将胸部和腰部束得很紧，以保持苗条身材，但是呼吸受到影响，体质下降。为什么
会感到呼吸困难(吃力)，胸廓受到水的挤压，胸廓扩张受到影响。
1.下水游泳时，如果水超过胸部。你有什么感觉？为什么？
胸廓的扩张受到影响,吸气受到到影响,不能正常呼吸,体质下降。
