2018年沪科新版九上物理《电流做功与电功率》单元测试卷（解析版）

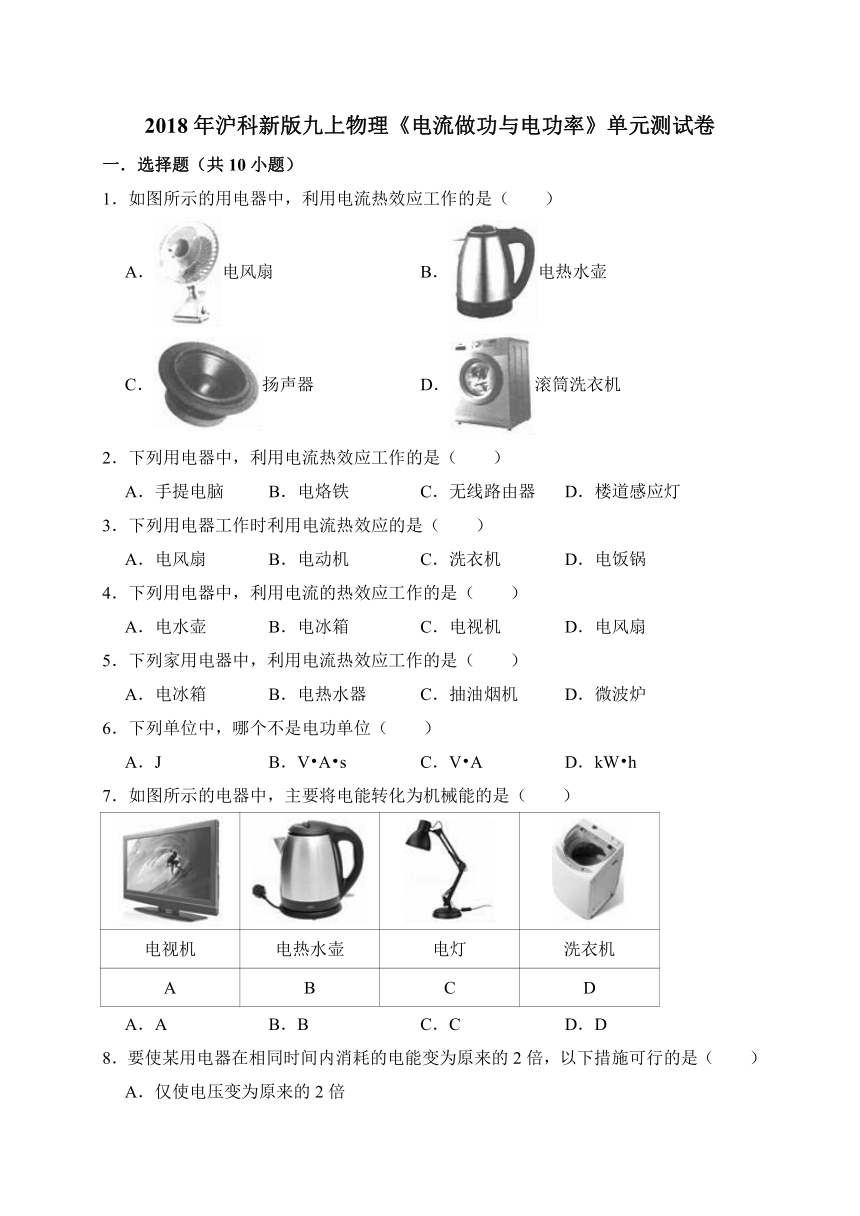

2018年沪科新版九上物理《电流做功与电功率》单元测试卷
一．选择题（共10小题）
1．如图所示的用电器中，利用电流热效应工作的是（　　）
A．电风扇 B．电热水壶
C．扬声器 D．滚筒洗衣机
2．下列用电器中，利用电流热效应工作的是（　　）
A．手提电脑 B．电烙铁 C．无线路由器 D．楼道感应灯
3．下列用电器工作时利用电流热效应的是（　　）
A．电风扇 B．电动机 C．洗衣机 D．电饭锅
4．下列用电器中，利用电流的热效应工作的是（　　）
A．电水壶 B．电冰箱 C．电视机 D．电风扇
5．下列家用电器中，利用电流热效应工作的是（　　）
A．电冰箱 B．电热水器 C．抽油烟机 D．微波炉
6．下列单位中，哪个不是电功单位（　　）
A．J B．V?A?s C．V?A D．kW?h
7．如图所示的电器中，主要将电能转化为机械能的是（　　）

电视机 电热水壶 电灯 洗衣机
A B C D
A．A B．B C．C D．D

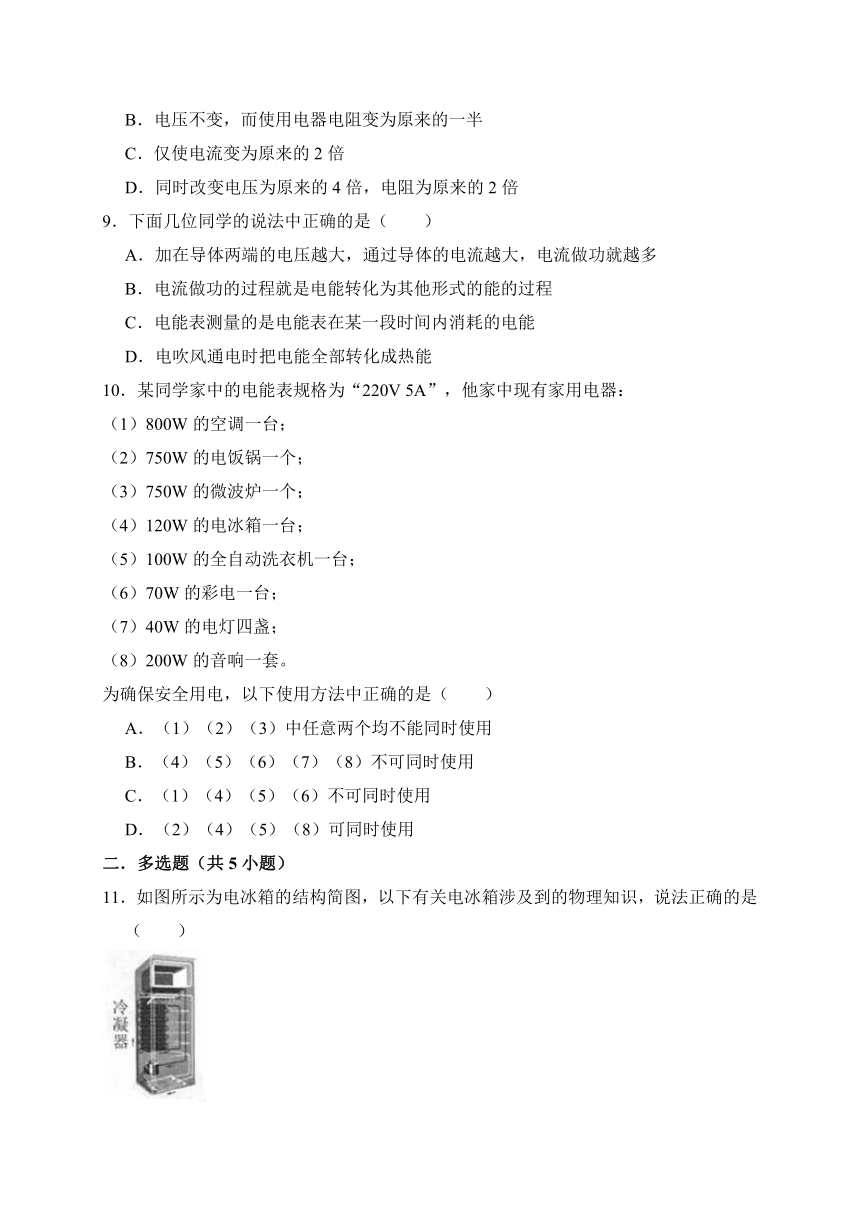

8．要使某用电器在相同时间内消耗的电能变为原来的2倍，以下措施可行的是（　　）
A．仅使电压变为原来的2倍
B．电压不变，而使用电器电阻变为原来的一半
C．仅使电流变为原来的2倍
D．同时改变电压为原来的4倍，电阻为原来的2倍
9．下面几位同学的说法中正确的是（　　）
A．加在导体两端的电压越大，通过导体的电流越大，电流做功就越多
B．电流做功的过程就是电能转化为其他形式的能的过程
C．电能表测量的是电能表在某一段时间内消耗的电能
D．电吹风通电时把电能全部转化成热能
10．某同学家中的电能表规格为“220V 5A”，他家中现有家用电器：
（1）800W的空调一台；
（2）750W的电饭锅一个；
（3）750W的微波炉一个；
（4）120W的电冰箱一台；
（5）100W的全自动洗衣机一台；
（6）70W的彩电一台；
（7）40W的电灯四盏；
（8）200W的音响一套。
为确保安全用电，以下使用方法中正确的是（　　）
A．（1）（2）（3）中任意两个均不能同时使用
B．（4）（5）（6）（7）（8）不可同时使用
C．（1）（4）（5）（6）不可同时使用
D．（2）（4）（5）（8）可同时使用
二．多选题（共5小题）
11．如图所示为电冰箱的结构简图，以下有关电冰箱涉及到的物理知识，说法正确的是（　　）

A．电冰箱背部的冷凝器发热﹣电流的热效应
B．0℃的水变成等质量0℃的冰﹣内能减小
C．电冰箱的电源线采用三脚插头﹣防止触电
D．电冰箱内的食物不密闭并长期存放会串味﹣分子的无规则运动

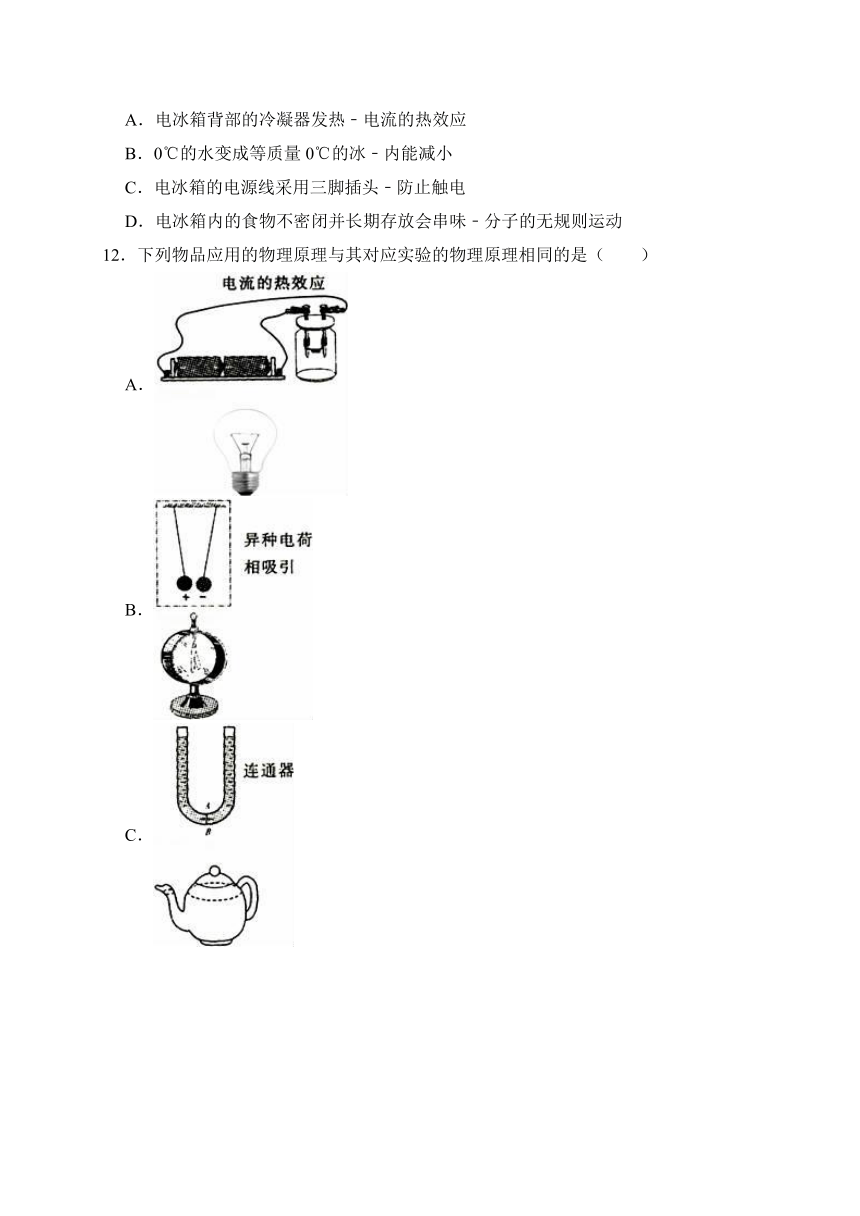

12．下列物品应用的物理原理与其对应实验的物理原理相同的是（　　）
A．
B．
C．
D．

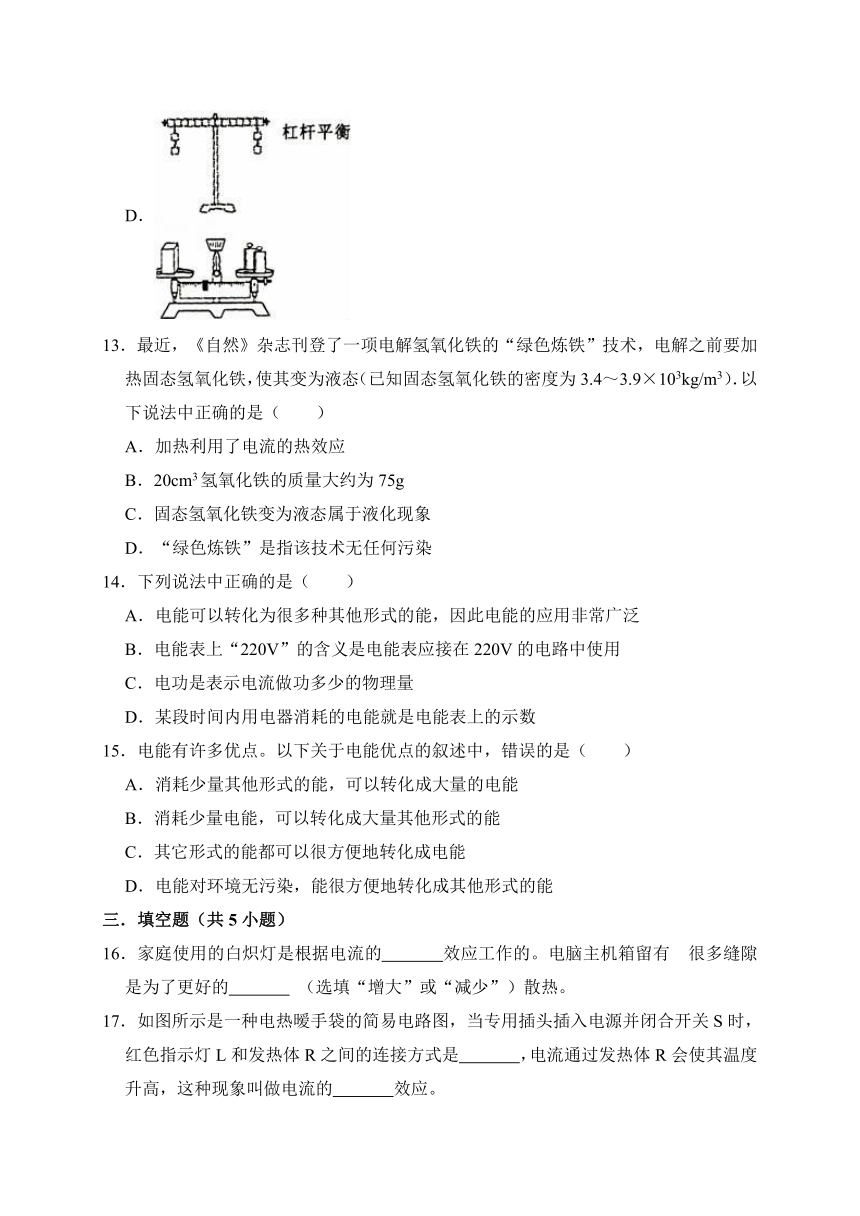

13．最近，《自然》杂志刊登了一项电解氢氧化铁的“绿色炼铁”技术，电解之前要加热固态氢氧化铁，使其变为液态（已知固态氢氧化铁的密度为3.4～3.9×103kg/m3）．以下说法中正确的是（　　）
A．加热利用了电流的热效应
B．20cm3氢氧化铁的质量大约为75g
C．固态氢氧化铁变为液态属于液化现象
D．“绿色炼铁”是指该技术无任何污染
14．下列说法中正确的是（　　）
A．电能可以转化为很多种其他形式的能，因此电能的应用非常广泛
B．电能表上“220V”的含义是电能表应接在220V的电路中使用
C．电功是表示电流做功多少的物理量
D．某段时间内用电器消耗的电能就是电能表上的示数
15．电能有许多优点。以下关于电能优点的叙述中，错误的是（　　）
A．消耗少量其他形式的能，可以转化成大量的电能
B．消耗少量电能，可以转化成大量其他形式的能
C．其它形式的能都可以很方便地转化成电能
D．电能对环境无污染，能很方便地转化成其他形式的能
三．填空题（共5小题）
16．家庭使用的白炽灯是根据电流的　 　效应工作的。电脑主机箱留有 很多缝隙是为了更好的　 　 （选填“增大”或“减少”）散热。

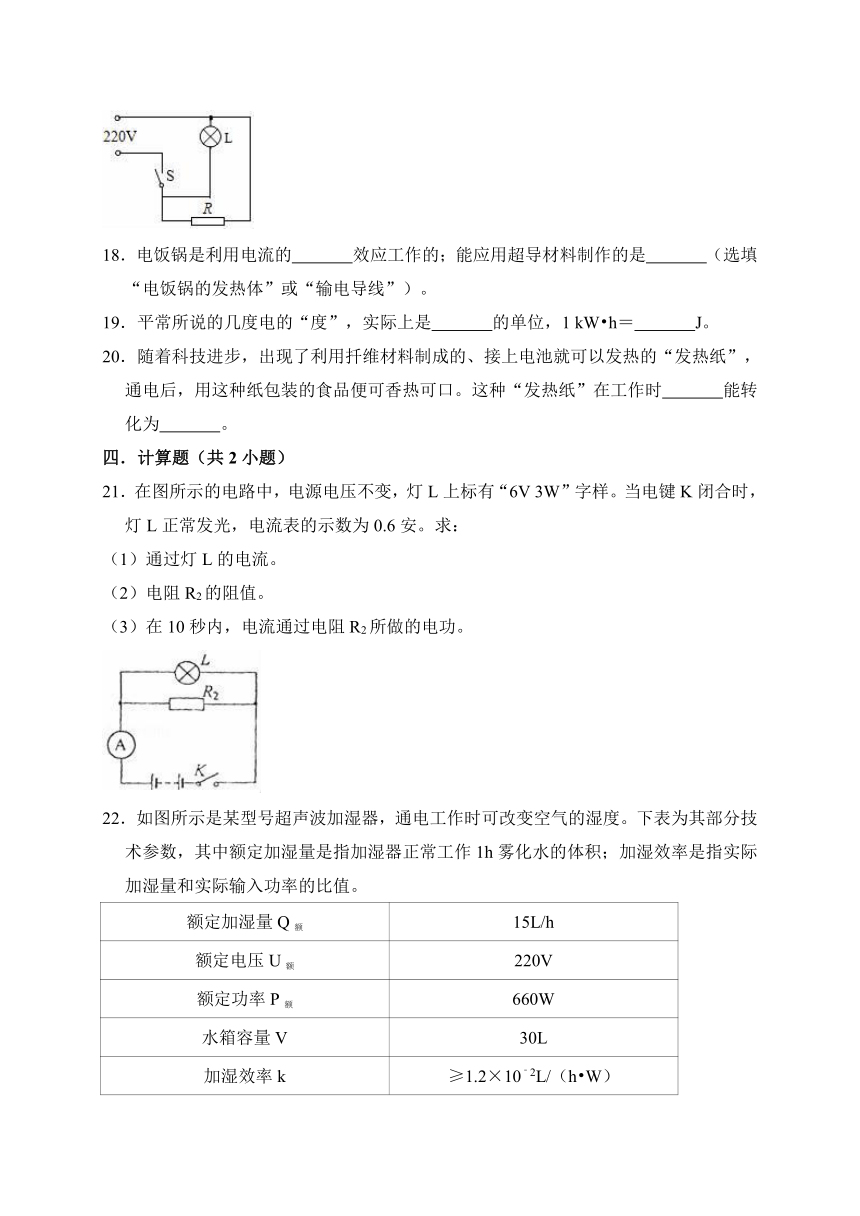

17．如图所示是一种电热暧手袋的简易电路图，当专用插头插入电源并闭合开关S时，红色指示灯L和发热体R之间的连接方式是　 　，电流通过发热体R会使其温度升高，这种现象叫做电流的　 　效应。

18．电饭锅是利用电流的　 　效应工作的；能应用超导材料制作的是　 　（选填“电饭锅的发热体”或“输电导线”）。
19．平常所说的几度电的“度”，实际上是　 　的单位，1 kW?h＝　 　J。
20．随着科技进步，出现了利用扦维材料制成的、接上电池就可以发热的“发热纸”，通电后，用这种纸包装的食品便可香热可口。这种“发热纸”在工作时　 　能转化为　 　。
四．计算题（共2小题）
21．在图所示的电路中，电源电压不变，灯L上标有“6V 3W”字样。当电键K闭合时，灯L正常发光，电流表的示数为0.6安。求：
（1）通过灯L的电流。
（2）电阻R2的阻值。
（3）在10秒内，电流通过电阻R2所做的电功。

22．如图所示是某型号超声波加湿器，通电工作时可改变空气的湿度。下表为其部分技术参数，其中额定加湿量是指加湿器正常工作1h雾化水的体积；加湿效率是指实际加湿量和实际输入功率的比值。
额定加湿量Q额 15L/h
额定电压U额 220V
额定功率P额 660W
水箱容量V 30L
加湿效率k ≥1.2×10﹣2L/（h?W）
（1）加湿器正常工作时电流为多少？
（2）在没有其他用电器接入电路的情况下，加湿器工作30min，标有“3000imp/kW?h”的电能表指示灯闪烁了750次，此过程中加湿器的实际功率多少W？加湿器的加湿量Q实至少为多少L/h？

五．解答题（共2小题）
23．如图是我们夏天常用的电蚊香器，接通电源后发热体就会给固体药片加热，我们就可以安稳地睡觉了，根据上面描述请回答下列问题：
（1）电蚊香器是利用什么原理工作的？
（2）为什么导线温度不高，而只有发热体温度高？
（3）为什么给电蚊香器通电一段时间后，蚊香片的气味会更浓？
（4）电蚊香器的电源插头为什么可以使用两脚插头？

24．寒冷的天气下，远距离输电线路上结冰严重，威胁电网安全，必须及时除霜熔冰。中国电力科学研究院和湖南电力试验研究已成功研制出比较先进的直流熔冰装置。该装置可输出1至2万千瓦的功率和高达6000安的电流，最长融冰距离近200公里，可有效避免因线路结冰而倒杆断线。如图所示，相距几十公里的甲、乙两地有三条输电线1、2、3，熔冰装置建在乙地，进行熔冰时，先切断电网的交流电，将熔冰装置上的“+”、“﹣”两个输出接线端接到需要熔冰的输电导线上。
（1）请合理猜想该熔冰装置进行熔冰工作的基本原理是　 　，在熔冰过程中，　 　能转化为　 　。
（2）若要对甲、乙两地之间的“1”和“3”两根输电线同时熔冰，请你在图中以笔画线代替导线，进行切实可行的连接，实现熔冰。




2018年沪科新版九上物理《电流做功与电功率》单元测试卷
参考答案与试题解析
一．选择题（共10小题）
1．如图所示的用电器中，利用电流热效应工作的是（　　）
A．电风扇 B．电热水壶
C．扬声器 D．滚筒洗衣机
【分析】电流的热效应就是把电能转化为内能，结合用电器的能量转化可做出判断。
【解答】解：
电风扇和滚筒洗衣机主要是把电能转化为机械能，扬声器主要将电能转化为声能，只有电水壶是把电能转化为内能，是利用电流的热效应，故B正确。
故选：B。
【点评】本题主要考查学生对电流的热效应，以及电能和其它形式能的相互转化，是一道基础题。
2．下列用电器中，利用电流热效应工作的是（　　）
A．手提电脑 B．电烙铁 C．无线路由器 D．楼道感应灯
【分析】电流的热效应就是把电能转化为内能。可从能量转化的角度分析哪一用电器是利用了电流的热效应。
【解答】解：
A、电脑工作时主要把电能转化为光能，不是利用电流热效应工作的，故A不符合题意；
B、电烙铁工作时主要把电能转化为内能，是利用了电流的热效应来工作的，故B符合题意；
C、无线路由器工作时主要把电能转化为电磁波，不是利用电流热效应工作的，故C不符合题意；
D、楼道感应灯工作时主要将电能转化为光能，不是利用电流热效应工作的，故D不符合题意。
故选：B。
【点评】本题主要考查学生对电流的热效应，以及电能和其它形式能的相互转化，利用热效应工作的电器特点是把电能主要转化成内能。
3．下列用电器工作时利用电流热效应的是（　　）
A．电风扇 B．电动机 C．洗衣机 D．电饭锅
【分析】电流的热效应：电流通过导体要发热，这叫做电流的热效应，如电灯、电炉、电烙铁、电焊等都是电流的热效应的例子。
【解答】解：
A、电风扇主要是把电能转化为机械能，不是利用电流的热效应工作的，故A不符合题意；
B、电动机主要是把电能转化为机械能，不是利用电流的热效应工作的，故B不符合题意；
C、洗衣机主要是把电能转化为机械能，不是利用电流的热效应工作的，故C不符合题意；
D、电饭锅主要是把电能转化为内能，是利用电流的热效应工作的，故D符合题意。
故选：D。
【点评】本题主要考查学生对电流的热效应，以及电能和其它形式能的相互转化，利用热效应工作的电器特点是把电能主要转化成内能，是一道基础题。
4．下列用电器中，利用电流的热效应工作的是（　　）
A．电水壶 B．电冰箱 C．电视机 D．电风扇
【分析】电流的热效应就是把电能转化为内能，可从能量转化的角度分析哪一用电器是利用了电流的热效应。
【解答】解：
电冰箱、电风扇主要是把电能转化为机械能；电视机在工作时，主要将电能转化为光能和声能，故不合题意；
只有电水壶是把电能转化为内能，是利用电流的热效应，符合题意。
故选：A。
【点评】本题主要考查学生对：电流的热效应，以及电能和其它形式能的相互转化，是一道基础题。
5．下列家用电器中，利用电流热效应工作的是（　　）
A．电冰箱 B．电热水器 C．抽油烟机 D．微波炉
【分析】电流的热效应就是把电能转化为内能。可从能量转化的角度分析哪一用电器是利用了电流的热效应。
【解答】解：
AC、电冰箱、抽油烟机主要将电能转化为机械能，不是利用电流热效应工作的，故AC不符合题意；
B、电热水器主要把电能转化为内能，是利用了电流的热效应来工作的，故B符合题意；
D、微波炉是利用电流产生高频电磁波，引起食物中的水分子共振，从而将电磁场能转化为内能，故不是利用电流的热效应，故D不符合题意。
故选：B。
【点评】本题主要考查学生对电流的热效应，以及电能和其它形式能的相互转化，利用热效应工作的电器特点是把电能主要转化成内能。
6．下列单位中，哪个不是电功单位（　　）
A．J B．V?A?s C．V?A D．kW?h
【分析】根据对电功单位的掌握，结合电功的不同计算公式分析答题。
【解答】解：A、焦耳（J）是电功的国际单位，不合题意；
B、由公式W＝UIt可知，V?A?s也是电功的单位，不合题意；
C、由公式P＝UI可知，V?A是电功率的单位，符合题意；
D、千瓦时（kW?h）是电功的常用单位，不合题意。
故选：C。
【点评】本题考查了电功的单位，要牢固掌握各物理量的单位，并熟知与其相关的公式。
7．如图所示的电器中，主要将电能转化为机械能的是（　　）

电视机 电热水壶 电灯 洗衣机
A B C D
A．A B．B C．C D．D
【分析】电流做功的过程实质上是电能转化为其它形式能的过程，用电器消耗了电能，获得了其它形式的能量，就是一个电流做功的过程。
【解答】解：
A、电视机工作时主要把电能转化为光能和声能，少部分电能转化为内能，故A错误；
B、电热水壶工作时主要把电能转化为内能，故B错误；
C、电灯工作时主要把电能转化为光能，故C错误；
D、洗衣机工作时主要把电能转化为机械能，故D正确。
故选：D。
【点评】本题考查了用电器工作时能量的转化情况，知道各电器的工作原理与能量的转化方向即可解题。
8．要使某用电器在相同时间内消耗的电能变为原来的2倍，以下措施可行的是（　　）
A．仅使电压变为原来的2倍
B．电压不变，而使用电器电阻变为原来的一半
C．仅使电流变为原来的2倍
D．同时改变电压为原来的4倍，电阻为原来的2倍
【分析】A、对于一个确定的用电器，电压变化时，流过它的电流也要发生变化，根据P＝UI判断正误；
B、根据功率公式P＝判断答题；
C、电流变化，用电器电压U＝IR也要变化，根据P＝UI判断说法是否正确；
D、已知电压与电阻的变化，根据功率公式P＝判断答题。
【解答】解：A、对于一个确定的用电器，电压变为原来的两倍时，流过它的电流也要变为原来的两倍，由P＝UI知功率要变为原来的4倍，故A错误；
B、电压不变，而使用电器电阻变为原来的一半，由功率公式P＝知，用电器功率变为原来的两倍，故B正确；
C、电流变为原来的两倍，由U＝IR 知用电器电压变为原来的两倍，由P＝UI知用电器功率变为原来的4倍，故C错误；
D、同时改变电压为原来的4倍，电阻为原来的2倍，由功率公式P＝知，功率变为原来的8倍，故D错误；
故选：B。
【点评】本题考查了用电器功率变化的判断功率，掌握公式及欧姆定律是正确解题的前提与关键。
9．下面几位同学的说法中正确的是（　　）
A．加在导体两端的电压越大，通过导体的电流越大，电流做功就越多
B．电流做功的过程就是电能转化为其他形式的能的过程
C．电能表测量的是电能表在某一段时间内消耗的电能
D．电吹风通电时把电能全部转化成热能
【分析】解答本题应掌握：电流做功的公式W＝UIt，则分析公式可知决定电功的因素；电流做功的实质、电能表的作用，同时掌握电流做功中能量转化的方向。
【解答】解：
A、电流做功W＝UIt，即电流做功与电压、电流及通电时间有关，仅知道其中的两个量，在另一个量不确定的情况下，不能判断做功的多少，故A错误；
B、电流做功的过程就是电能转化为其他形式的能的过程，故B正确；
C、电能表测量的是用电器在某一段时间内消耗的电能，故C错误；
D、电吹风通电时把电能部转化成机械能和热能，故D错误。
故选：B。
【点评】本题考查电流做功的决定因素、电功的实质及单位、电能表的作用。不同的用电器把电能转化为其他形式能的形式不同。
10．某同学家中的电能表规格为“220V 5A”，他家中现有家用电器：
（1）800W的空调一台；
（2）750W的电饭锅一个；
（3）750W的微波炉一个；
（4）120W的电冰箱一台；
（5）100W的全自动洗衣机一台；
（6）70W的彩电一台；
（7）40W的电灯四盏；
（8）200W的音响一套。
为确保安全用电，以下使用方法中正确的是（　　）
A．（1）（2）（3）中任意两个均不能同时使用
B．（4）（5）（6）（7）（8）不可同时使用
C．（1）（4）（5）（6）不可同时使用
D．（2）（4）（5）（8）可同时使用
【分析】由电能表的规格可知工作电压和允许通过的最大电流值，利用公式P＝UI计算出电路能承受的最大功率，再求出每个选项中用电器一起工作时的总功率，进行比较，用电器的总功率不能超过电路能承受的最大功率。
【解答】解：电路能够承受的用电器最大功率是P＝UI＝220V×5A＝1100W。
A．（1）（2）（3）中任意两个用电器同时工作的功率大于1100W，所以任意两个均不能同时使用，故A正确；
B．（4）（5）（6）（7）（8）中所有用电器都正常工作时的总功率为P＝120W+100W+70W+40W×4+200W＝650W＜1100W，所以它们可以同时使用，故B不正确；
C．（1）（4）（5）（6）中所有用电器都正常工作时的总功率为P＝800W+120W+100W+70W＝1090W＜1100W，所以它们可以同时使用，故C不正确；
D．（2）（4）（5）（8）中所有用电器都正常工作时的总功率为P＝750W+120W+100W+200W＝1170W＞1100W，所以它们不能同时使用，故D不正确。
故选：A。
【点评】本题考查了电能表上一些参数的理解和电功率公式的应用，是一道基础题目。
二．多选题（共5小题）
11．如图所示为电冰箱的结构简图，以下有关电冰箱涉及到的物理知识，说法正确的是（　　）

A．电冰箱背部的冷凝器发热﹣电流的热效应
B．0℃的水变成等质量0℃的冰﹣内能减小
C．电冰箱的电源线采用三脚插头﹣防止触电
D．电冰箱内的食物不密闭并长期存放会串味﹣分子的无规则运动
【分析】（1）在冰箱的内部利用汽化吸热带走热量，在冰箱外部是利用液化放热，把热量放出；
（2）内能的大小与物体的质量、温度和状态有关；
（3）三孔插座的接法是左零右火上接地，有金属外壳的家用电器，应使用三角插头；
（4）一切物质的分子都在不停地做无规则的运动，扩散现象是分子运动的结果。
【解答】解：
A、由于从压缩机里出来的是气态氟利昂，在冷凝器中遇冷变成液态，发生了液化，液化时要放出热量，从而把热从冰箱里排到冰箱外，故A错误；
B、0℃的水变成0℃的冰，温度不变，但凝固要放热，所以内能减小，故B正确；
C、有金属外壳的家用电器，应使用三角插头，这样即使金属外壳带电，电流会通过地线导入大地，防止造成触电事故的发生，故C正确；
D、所谓的串味，是这种食物中有另一种食物的味道，这是因为一切物质的分子总在不停地做无规则的运动，所以组成这种食物的部分分子会运动到了另一种食物中而造成食物“串味”，这是一种扩散现象，故D正确。
故选：BCD。
【点评】本题考查了电冰箱的制冷原理、影响内能的因素、三角插头的作用以及分子运动论的相关知识，属于综合性题目。
12．下列物品应用的物理原理与其对应实验的物理原理相同的是（　　）
A．
B．
C．
D．
【分析】（1）电流流过导体时导体发热，这种现象是电流的热效应；
（2）电荷间相互作用规律：同种电荷相互排斥、异种电荷相互吸引；
（3）上面开口，底部相连通的容器都称为连通器；
（4）天平是等臂杠杆，天平平衡时，左盘物体的质量等于右盘砝码的质量和游码的质量之和。
【解答】解：
A、白炽灯是通过电流发热而发光利用电流的热效应来工作的，故A正确；
B、验电器的工作原理是：同种电荷相互排斥，故B错误；
C、茶壶是利用连通器原理工作的，故C正确；
D、天平是杠杆的变形应用，利用了杠杆的平衡条件称量物体的质量，故D正确。
故选：ACD。
【点评】题考查的是常见器具与物理规律的对应关系，体现了物理知识或规律对日常生活的重要影响，在平时要注意发现和积累。
13．最近，《自然》杂志刊登了一项电解氢氧化铁的“绿色炼铁”技术，电解之前要加热固态氢氧化铁，使其变为液态（已知固态氢氧化铁的密度为3.4～3.9×103kg/m3）．以下说法中正确的是（　　）
A．加热利用了电流的热效应
B．20cm3氢氧化铁的质量大约为75g
C．固态氢氧化铁变为液态属于液化现象
D．“绿色炼铁”是指该技术无任何污染
【分析】（1）当电流通过电阻时，电流做功而消耗电能，产生了热量，这种现象叫做电流的热效应；
（2）已知氢氧化铁的密度和体积，根据密度公式求出20cm3氢氧化铁的质量；
（3）物质由固态变为液态叫熔化；
（4）“绿色炼铁”技术可让炼铁过程中不再排放二氧化碳，主要副产物为氧。
【解答】解：
A、电解氢氧化铁时，由于电解液有电阻，电流通过电解液时要产生热量，所以加热利用了电流的热效应，故A正确；
B、根据公式ρ＝可知，当密度为3.4×103kg/m3时，20cm3氢氧化铁的质量为：m＝ρV＝3.4g/cm3×20cm3＝68g，
当密度为3.9×103kg/m3时，20cm3氢氧化铁的质量为：m＝ρV＝3.9g/cm3×20cm3＝78g，
所以20cm3氢氧化铁的质量大约在68g～78g，故B正确；
C、加热氢氧化铁固体变为液体，这是物质的熔化现象，故C错误；
D、“绿色炼铁”技术可让炼铁过程中不再排放二氧化碳，主要副产物为氧，对环境的污染小，不是无任何污染，故D错误。
故选：AB。
【点评】本题考查了电流的热效应、密度公式的应用和物质的状态变化等知识，综合性强。
14．下列说法中正确的是（　　）
A．电能可以转化为很多种其他形式的能，因此电能的应用非常广泛
B．电能表上“220V”的含义是电能表应接在220V的电路中使用
C．电功是表示电流做功多少的物理量
D．某段时间内用电器消耗的电能就是电能表上的示数
【分析】A、电流做功的过程实质是消耗电能转化为其他形式能的过程；
B、电能表上的电压表表示正常工作时的电压；
C、根据电功的定义进行判断；
D、电能表的读数方法：使用结束后的示数减去使用前的示数。
【解答】解：
A、因为电流做功的实质是消耗电能转化为其他形式能的过程，所以电能的应用非常广泛，故A正确；
B、电能表上“220V”的含义是电能表的工作电压为220V，因此电能表应接在220V的电路中使用，故B正确；
C、电功是表示电流做功多少的物理量，故C正确；
D、某段时间内用电器消耗的电能等于使用结束后的示数减去使用前的示数，故D错误。
故选：ABC。
【点评】本题综合考查了电功的电压、实质以及电能表读数方法以及对电能表参数的理解，解题的关键是掌握电能表上参数的物理意义。
15．电能有许多优点。以下关于电能优点的叙述中，错误的是（　　）
A．消耗少量其他形式的能，可以转化成大量的电能
B．消耗少量电能，可以转化成大量其他形式的能
C．其它形式的能都可以很方便地转化成电能
D．电能对环境无污染，能很方便地转化成其他形式的能
【分析】根据能的转化和守恒定律可知：能量既不会凭空产生，也不消灭，只能从一种形式转化为为另一种形式，或者从一个物体转移到另一个物体；所以电能与其他形式的能相互转化时，有多少电能，只能转化为多少其他形式的能；并且，能的转化是有方向和条件的，并不是任何能量都能很方便地转化成电能。
【解答】解：A、消耗少量其他形式的能，只能转化为少量的电能，而不会转化成大量的电能，故A说法错误，符合题意；
B、同样，消耗少量的电能，也只能转化为少量的其他形式的能，故B说法错误，符合题意；
C、由于能的转化具有方向，需要在一定的条件下才能转化，所以并不是所有的能都可以转化为电能，故C说法错误，符合题意；
D、电能清洁、无污染，可以通过不同的用电器转化为其他形式的能，故D说法正确，不符合题意。
故选：ABC。
【点评】该题考查了电能与其他形式能之间转化的有关知识，需要学生对能的转化和守恒定律熟悉。
三．填空题（共5小题）
16．家庭使用的白炽灯是根据电流的　热　效应工作的。电脑主机箱留有 很多缝隙是为了更好的　增大　 （选填“增大”或“减少”）散热。
【分析】电流流过导体时要产生热量，导体温度升高，这是电流的热效应；电流的热效应有的对我们有利，有时对我们有害。
【解答】解：
电流流过白炽灯时要发热，它是利用电流的热效应进行工作的；
电脑等用电器工作时产生的热量对用电器有害，为了减少热量对电器的危害，电脑主机箱留有很多缝隙，加快空气流动速度，通风散热，降低温度。
故答案为：热；增大。
【点评】本题考查了电流热效应的应用与防止，是一道基础题，具体问题具体分析，有利的热效应，我们要加以利用，有害的要采取措施加以防止。
17．如图所示是一种电热暧手袋的简易电路图，当专用插头插入电源并闭合开关S时，红色指示灯L和发热体R之间的连接方式是　并联　，电流通过发热体R会使其温度升高，这种现象叫做电流的　热　效应。

【分析】（1）并联电路中电流有多条路径，串联电路中电流只有一条路径，据此判断；
（2）电流通过导体时产生热量，称为电流的热效应。
【解答】解：
（1）读图可知，电路中有两条电流的路径，因此红色指示灯L和发热体R之间的连接方式是并联；
（2）电流通过发热体R会使其温度升高，这种现象叫做电流的热效应。
故答案为：并联；热。
【点评】本题主要通过对电热手袋的分析，考查了串并联电路的辨别、电流的热效应，难度不大。
18．电饭锅是利用电流的　热　效应工作的；能应用超导材料制作的是　输电导线　（选填“电饭锅的发热体”或“输电导线”）。
【分析】（1）电热器是利用电路的热效应工作，将电能转化为内能；
（2）由于超导体的电阻为零，电流流过超导体时，导体不会发热，不会由于焦耳热而损失电能，只要不是靠电流的热效应工作的用电器，都可以用超导体制作；利用电流的热效应工作的电器中，不能应用超导体材料。
【解答】解：
（1）电饭锅就是利用电流的热效应工作的，工作时将消耗的电能转化成内能；
（2）用超导体制作输电导线，可以避免因电流的热效应而损失电能，因此超导体是制作输电线的理想材料；电炉丝是利用电流热效应而工作的，电流流过超导体时不发热，因此不能用超导体制作。
故答案为：热；输电导线。
【点评】本题考查了对电流热效应的认识，以及对超导体应用的了解，属物理常识题，难度不大。
19．平常所说的几度电的“度”，实际上是　电能　的单位，1 kW?h＝　3.6×106　J。
【分析】（1）电能指的一段时间内电流做功的多少，它的国际单位是J，生活中常用“度”来表示电能的单位；
（2）1度＝1kW?h，意思就是说：电功率为1kW的用电器1小时消耗的电能是1kW?h，1kW?h＝3.6×106J。
【解答】解：生活中常说的“度”是电能的单位，1度就是1kW?h，国际单位制中，用J表示能量的单位，1kW?h＝3.6×106J。
故答案为：电能、3.6×106。
【点评】明确电能的国际单位及常用单位，并会进行正确换算是解决本题的关键。
20．随着科技进步，出现了利用扦维材料制成的、接上电池就可以发热的“发热纸”，通电后，用这种纸包装的食品便可香热可口。这种“发热纸”在工作时　电　能转化为　内能　。
【分析】用电器工作时是将电能转化为其它形式的能的过程。
【解答】解：用电器工作时就是把电能转化为其他形式能。“发热纸”是靠热来工作的，是将消耗的电能转化为内能。
故答案为：电；内能。
【点评】此题考查的是用电器涉及到的能量转化，解答这类题时，关键是看这种用电器是怎么工作的，是发热还是发光，还是转动。
四．计算题（共2小题）
21．在图所示的电路中，电源电压不变，灯L上标有“6V 3W”字样。当电键K闭合时，灯L正常发光，电流表的示数为0.6安。求：
（1）通过灯L的电流。
（2）电阻R2的阻值。
（3）在10秒内，电流通过电阻R2所做的电功。

【分析】由电路图可知，当电键K闭合时，灯泡L与电阻R并联，电流表测干路电流。
（1）根据并联电路的电压特点和灯泡正常发光时的电压等于额定电压可知电源的电压，根据P＝UI求出通过灯L的电流；
（2）根据并联电路的电流特点求出通过R2的电流，根据欧姆定律求出电阻R2的阻值；
（3）根据W＝UIt求出在10s内电流通过电阻R2所做的电功。
【解答】解：由电路图可知，当电键K闭合时，灯泡L与电阻R并联，电流表测干路电流。
（1）因并联电路中各支路两端的电压相等，且灯L正常发光，
所以，电源的电压U＝UL＝6V，
由P＝UI可得，通过灯L的电流：
IL＝＝＝0.5A；
（2）因并联电路中干路电流等于各支路电流之和，
所以，通过R2的电流：
I2＝I﹣IL＝0.6A﹣0.5A＝0.1A，
由I＝可得，R2的阻值：
R2＝＝＝60Ω；
（3）在10s内电流通过电阻R2所做的电功：
W2＝UI2t＝6V×0.1A×10s＝6J。
答：（1）通过灯L的电流为0.5A；
（2）电阻R2的阻值为60Ω；
（3）在10秒内，电流通过电阻R2所做的电功为6J。
【点评】本题考查了并联电路的特点和欧姆定律、电功率公式、电功公式的应用，要注意灯泡正常发光时的电压和额定电压相等。
22．如图所示是某型号超声波加湿器，通电工作时可改变空气的湿度。下表为其部分技术参数，其中额定加湿量是指加湿器正常工作1h雾化水的体积；加湿效率是指实际加湿量和实际输入功率的比值。
额定加湿量Q额 15L/h
额定电压U额 220V
额定功率P额 660W
水箱容量V 30L
加湿效率k ≥1.2×10﹣2L/（h?W）
（1）加湿器正常工作时电流为多少？
（2）在没有其他用电器接入电路的情况下，加湿器工作30min，标有“3000imp/kW?h”的电能表指示灯闪烁了750次，此过程中加湿器的实际功率多少W？加湿器的加湿量Q实至少为多少L/h？

【分析】（1）加湿器正常工作时的功率和额定功率相等，根据P＝UI求出加湿器正常工作时的电流；
（2）根据电能表参数3000imp/kW?h，先计算加湿器消耗的电能和实际功率，再根据加湿效率计算加湿器的加湿量。
【解答】解：（1）加湿器正常工作时，其功率P＝P额＝660W，工作电压U＝U额＝220V，
由P＝UI可得，加湿器正常工作时的电流：
I＝＝＝3A；
（2）加湿器单独工作30min，标有“3000imp/kW?h”的电能表指示灯闪烁了750次，
则加湿器消耗的电能：
W＝kW?h＝0.25kW?h＝9×105J，
加湿器实际功率：
P实＝＝＝500W；
由题意知，加湿效率k＝，由表中数据知，最小加湿效率k＝1.2×10﹣2L/（h?W），
所以实际加湿量至少为：Q实＝kP实＝1.2×10﹣2L/（h?W）×500W＝6L/h。
答：（1）加湿器正常工作时电流为3A；
（2）此过程中加湿器的实际功率500W，加湿器的加湿量至少为6L/h。
【点评】本题是一道信息给予题，认真审题、根据题意获取所需信息，应用电功率公式以及理解电能表参数的含义即可正确解题。
五．解答题（共2小题）
23．如图是我们夏天常用的电蚊香器，接通电源后发热体就会给固体药片加热，我们就可以安稳地睡觉了，根据上面描述请回答下列问题：
（1）电蚊香器是利用什么原理工作的？
（2）为什么导线温度不高，而只有发热体温度高？
（3）为什么给电蚊香器通电一段时间后，蚊香片的气味会更浓？
（4）电蚊香器的电源插头为什么可以使用两脚插头？

【分析】（1）电流的热效应：电流通过导体要发热，这叫做电流的热效应；
（2）由焦耳定律知道，电流通过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比，电蚊香器和连接的导线串联在电路中（通过的电流相等）、通电时间是相同的，而电蚊香器的电阻比导线的电阻大，据焦耳定律分析判断；
（3）两种物体在相互接触时，彼此进入对方的现象叫扩散，扩散现象说明了构成物体的分子在不停的做无规则运动；
（4）有金属外壳的或大功率的用电器用三脚插头，而其它的用电器用两脚插头。
【解答】答：
（1）电热灭蚊器在工作过程中将电能转化为内能；是利用电流的热效应。
（2）电蚊香器在使用时，电蚊香器和导线串联，I电蚊香器＝I导线，通电时间t相同，
根据Q＝I2Rt，R电蚊香器＞R导线，知，
电流产生的热量：Q电蚊香器＞Q导线，
所以会出现导线温度不高，而只有发热体温度高的现象；
（3）通电一段时间后，整个房间里都能闻到蚊香片的气味，这是蚊香分子扩散到了空气中，是扩散现象，扩散现象说明了构成物体的分子在不停的做无规则运动；
（4）有金属外壳的或大功率的用电器用三脚插头，电蚊香器既不是有金属外壳的用电器也不是大功率的用电器，所以可以用两脚插头。
【点评】本题考查了学生对电流的热效应、焦耳定律、扩散现象以及安全用电知识的了解与掌握，是一道综合性题目。
24．寒冷的天气下，远距离输电线路上结冰严重，威胁电网安全，必须及时除霜熔冰。中国电力科学研究院和湖南电力试验研究已成功研制出比较先进的直流熔冰装置。该装置可输出1至2万千瓦的功率和高达6000安的电流，最长融冰距离近200公里，可有效避免因线路结冰而倒杆断线。如图所示，相距几十公里的甲、乙两地有三条输电线1、2、3，熔冰装置建在乙地，进行熔冰时，先切断电网的交流电，将熔冰装置上的“+”、“﹣”两个输出接线端接到需要熔冰的输电导线上。
（1）请合理猜想该熔冰装置进行熔冰工作的基本原理是　电流的热效应　，在熔冰过程中，　电　能转化为　内　。
（2）若要对甲、乙两地之间的“1”和“3”两根输电线同时熔冰，请你在图中以笔画线代替导线，进行切实可行的连接，实现熔冰。

【分析】（1）要使冰熔化，则一定是使导线上的温度升高，则可知应是利用了电流的热效应，即使电能转化为内能；
（2）要使1和3两根输电线同时熔冰，应将两导线串联，接在电源两端。
【解答】解：
（1）电流具有热效应、磁效应及化学效应，而使冰熔化只需提高给冰提供热量，升高冰的内能即可，故利用电流的热效应即可使冰熔化；在熔化过程中消耗了电能升高了内能，即电能转化为了内能；
（2）要使1、3同时熔冰，则应将1、3两根导线串联接在电源两端，使两导线同时发热，如图所示：

故答案为：（1）电流的热效应；电；内；（2）见上图。
【点评】本题考查物理知识在生活中的应用，应认真审题，明确题目中的物理情景，合理选用物理规律求解。
