2018年沪科新版九上物理《了解电路》单元测试卷（解析版）

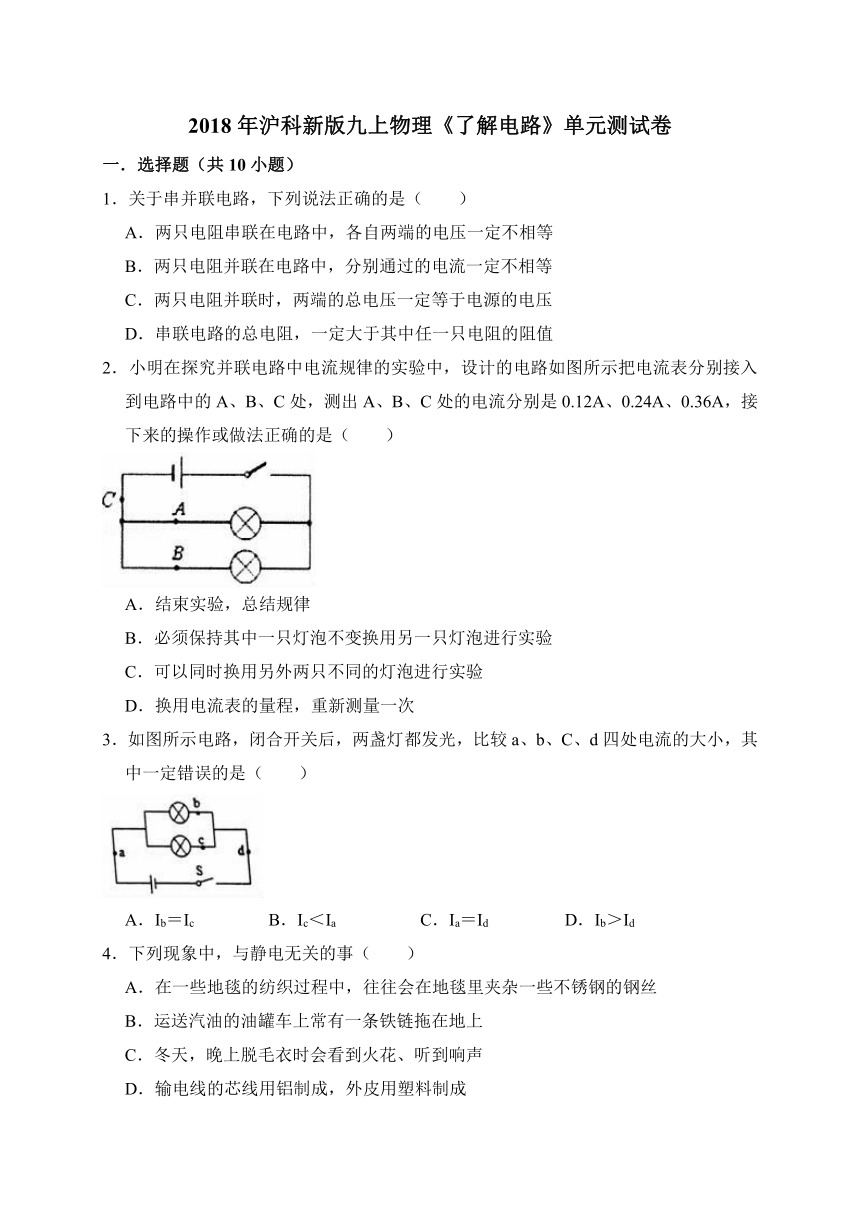

2018年沪科新版九上物理《了解电路》单元测试卷
一．选择题（共10小题）
1．关于串并联电路，下列说法正确的是（　　）
A．两只电阻串联在电路中，各自两端的电压一定不相等
B．两只电阻并联在电路中，分别通过的电流一定不相等
C．两只电阻并联时，两端的总电压一定等于电源的电压
D．串联电路的总电阻，一定大于其中任一只电阻的阻值
2．小明在探究并联电路中电流规律的实验中，设计的电路如图所示把电流表分别接入到电路中的A、B、C处，测出A、B、C处的电流分别是0.12A、0.24A、0.36A，接下来的操作或做法正确的是（　　）

A．结束实验，总结规律
B．必须保持其中一只灯泡不变换用另一只灯泡进行实验
C．可以同时换用另外两只不同的灯泡进行实验
D．换用电流表的量程，重新测量一次
3．如图所示电路，闭合开关后，两盏灯都发光，比较a、b、C、d四处电流的大小，其中一定错误的是（　　）

A．Ib＝Ic B．Ic＜Ia C．Ia＝Id D．Ib＞Id
4．下列现象中，与静电无关的事（　　）
A．在一些地毯的纺织过程中，往往会在地毯里夹杂一些不锈钢的钢丝
B．运送汽油的油罐车上常有一条铁链拖在地上
C．冬天，晚上脱毛衣时会看到火花、听到响声
D．输电线的芯线用铝制成，外皮用塑料制成

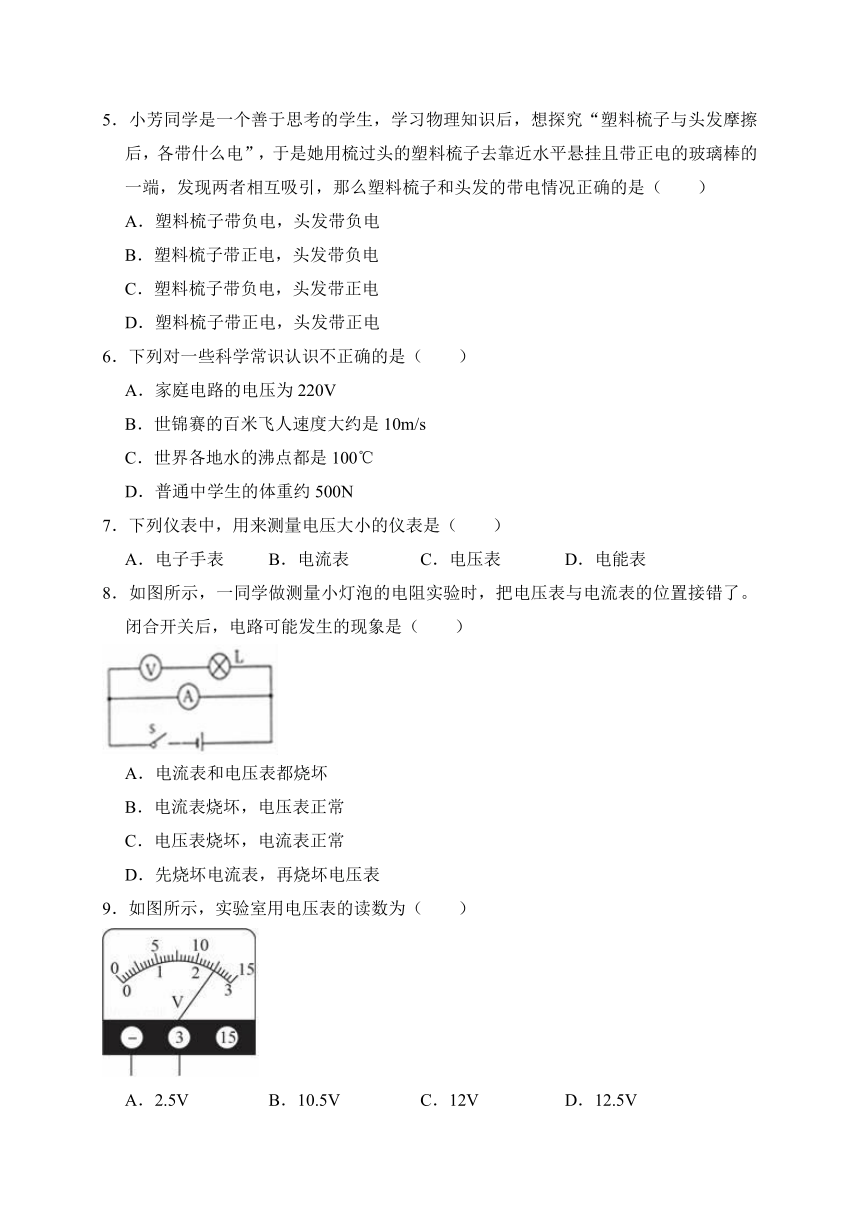

5．小芳同学是一个善于思考的学生，学习物理知识后，想探究“塑料梳子与头发摩擦后，各带什么电”，于是她用梳过头的塑料梳子去靠近水平悬挂且带正电的玻璃棒的一端，发现两者相互吸引，那么塑料梳子和头发的带电情况正确的是（　　）
A．塑料梳子带负电，头发带负电
B．塑料梳子带正电，头发带负电
C．塑料梳子带负电，头发带正电
D．塑料梳子带正电，头发带正电
6．下列对一些科学常识认识不正确的是（　　）
A．家庭电路的电压为220V
B．世锦赛的百米飞人速度大约是10m/s
C．世界各地水的沸点都是100℃
D．普通中学生的体重约500N
7．下列仪表中，用来测量电压大小的仪表是（　　）
A．电子手表 B．电流表 C．电压表 D．电能表
8．如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了。闭合开关后，电路可能发生的现象是（　　）

A．电流表和电压表都烧坏
B．电流表烧坏，电压表正常
C．电压表烧坏，电流表正常
D．先烧坏电流表，再烧坏电压表
9．如图所示，实验室用电压表的读数为（　　）

A．2.5V B．10.5V C．12V D．12.5V

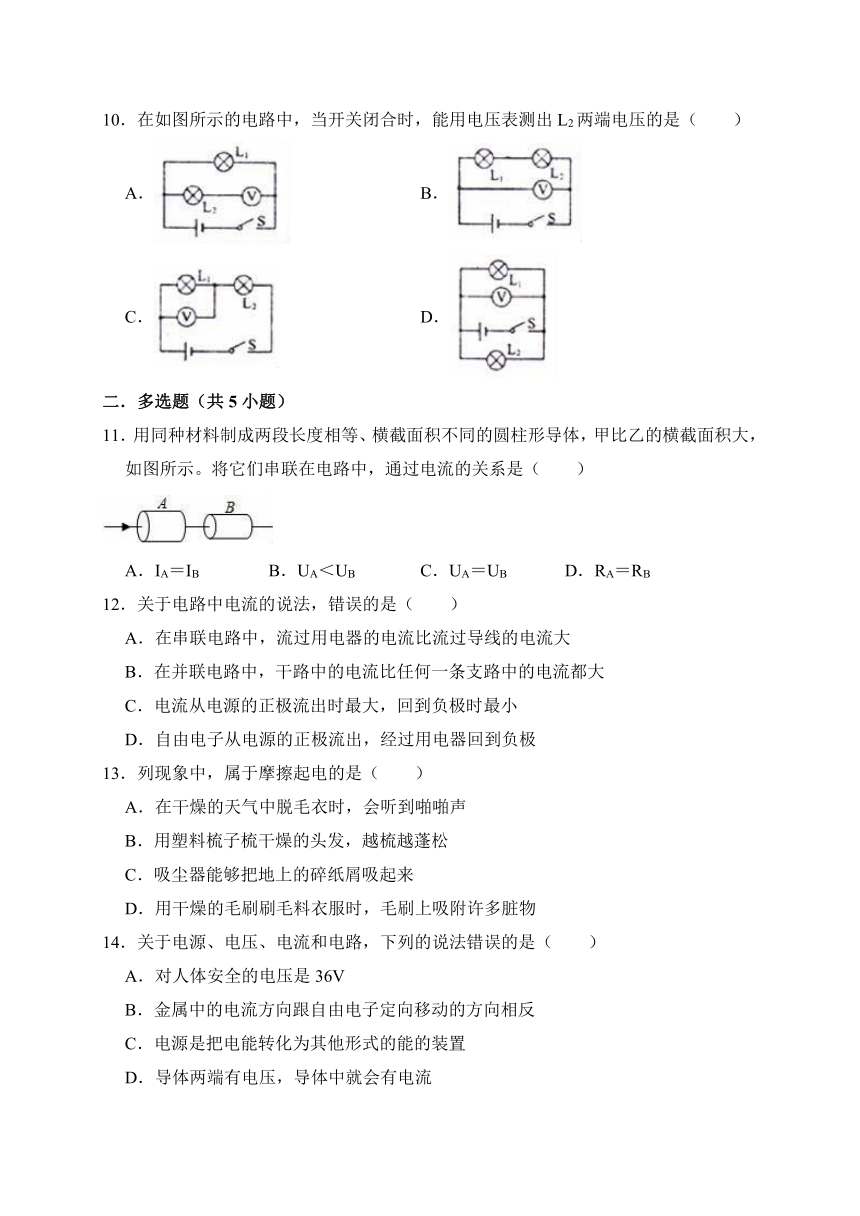

10．在如图所示的电路中，当开关闭合时，能用电压表测出L2两端电压的是（　　）
A． B．
C． D．
二．多选题（共5小题）
11．用同种材料制成两段长度相等、横截面积不同的圆柱形导体，甲比乙的横截面积大，如图所示。将它们串联在电路中，通过电流的关系是（　　）

A．IA＝IB B．UA＜UB C．UA＝UB D．RA＝RB
12．关于电路中电流的说法，错误的是（　　）
A．在串联电路中，流过用电器的电流比流过导线的电流大
B．在并联电路中，干路中的电流比任何一条支路中的电流都大
C．电流从电源的正极流出时最大，回到负极时最小
D．自由电子从电源的正极流出，经过用电器回到负极
13．列现象中，属于摩擦起电的是（　　）
A．在干燥的天气中脱毛衣时，会听到啪啪声
B．用塑料梳子梳干燥的头发，越梳越蓬松
C．吸尘器能够把地上的碎纸屑吸起来
D．用干燥的毛刷刷毛料衣服时，毛刷上吸附许多脏物
14．关于电源、电压、电流和电路，下列的说法错误的是（　　）
A．对人体安全的电压是36V
B．金属中的电流方向跟自由电子定向移动的方向相反
C．电源是把电能转化为其他形式的能的装置
D．导体两端有电压，导体中就会有电流

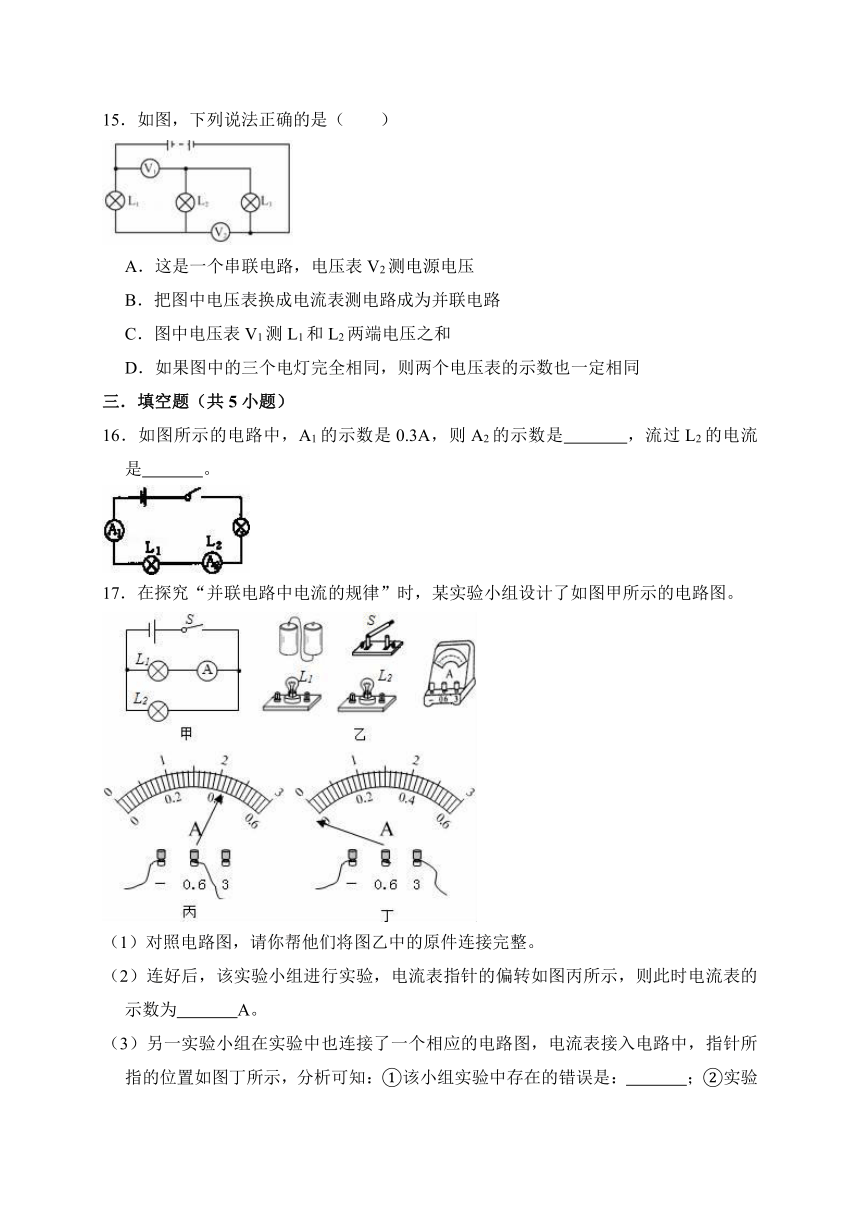

15．如图，下列说法正确的是（　　）

A．这是一个串联电路，电压表V2测电源电压
B．把图中电压表换成电流表测电路成为并联电路
C．图中电压表V1测L1和L2两端电压之和
D．如果图中的三个电灯完全相同，则两个电压表的示数也一定相同
三．填空题（共5小题）
16．如图所示的电路中，A1的示数是0.3A，则A2的示数是　 　，流过L2的电流是　 　。

17．在探究“并联电路中电流的规律”时，某实验小组设计了如图甲所示的电路图。

（1）对照电路图，请你帮他们将图乙中的原件连接完整。
（2）连好后，该实验小组进行实验，电流表指针的偏转如图丙所示，则此时电流表的示数为　 　A。
（3）另一实验小组在实验中也连接了一个相应的电路图，电流表接入电路中，指针所指的位置如图丁所示，分析可知：①该小组实验中存在的错误是：　 　；②实验中还存在一个不妥之处：　 　。

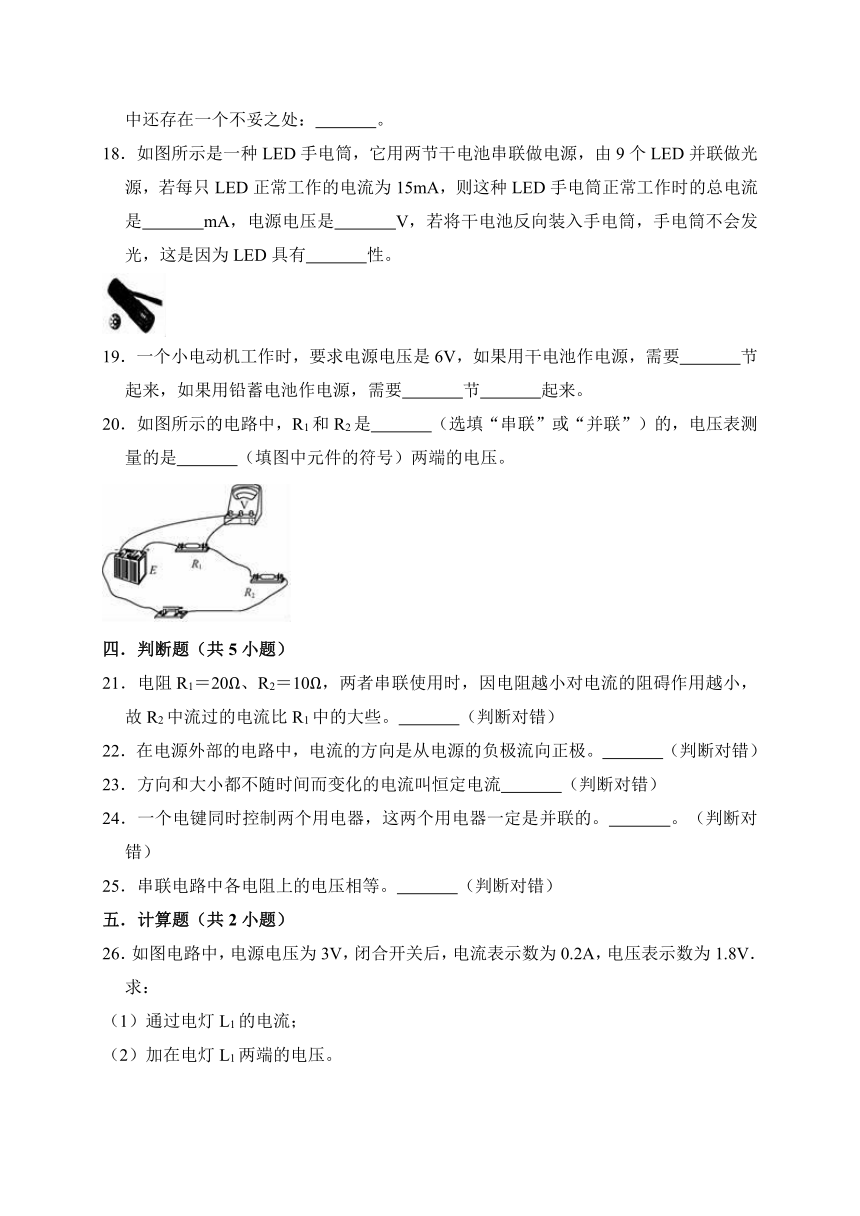

18．如图所示是一种LED手电筒，它用两节干电池串联做电源，由9个LED并联做光源，若每只LED正常工作的电流为15mA，则这种LED手电筒正常工作时的总电流是　 　mA，电源电压是　 　V，若将干电池反向装入手电筒，手电筒不会发光，这是因为LED具有　 　性。

19．一个小电动机工作时，要求电源电压是6V，如果用干电池作电源，需要　 　节　 　起来，如果用铅蓄电池作电源，需要　 　节　 　起来。
20．如图所示的电路中，R1和R2是　 　（选填“串联”或“并联”）的，电压表测量的是　 　（填图中元件的符号）两端的电压。

四．判断题（共5小题）
21．电阻R1＝20Ω、R2＝10Ω，两者串联使用时，因电阻越小对电流的阻碍作用越小，故R2中流过的电流比R1中的大些。　 　（判断对错）
22．在电源外部的电路中，电流的方向是从电源的负极流向正极。　 　（判断对错）
23．方向和大小都不随时间而变化的电流叫恒定电流　 　（判断对错）
24．一个电键同时控制两个用电器，这两个用电器一定是并联的。　 　。（判断对错）
25．串联电路中各电阻上的电压相等。　 　（判断对错）
五．计算题（共2小题）
26．如图电路中，电源电压为3V，闭合开关后，电流表示数为0.2A，电压表示数为1.8V．求：
（1）通过电灯L1的电流；
（2）加在电灯L1两端的电压。

27．如图所示，开关S闭合后，回答下列问题：
（1）电压表V1、V2分别测量的是哪个灯泡的电压？
（2）若电压表V1的读数是2.5V，V2的读数是4.5V，则电源电压是多少？
（3）两表应分别接什么量程的接线柱？

六．解答题（共2小题）
28．小明同学按如图所示的电路进行实验，得到下列的实验数据。
（1）由图可知，L1、L2连接方式是　 　；
（2）由表中的数据A1、A2的示数可得出结论　 　。
（3）由表中的实验数据V1、V2、V的示数可得出结论　 　。
A1示数/A A2示数/A V1示数/V V2示数/V V示数/V
0.5 0.5 7.5 4.5 12

29．为了学习英语，小明最近购买了一部复读机，小明从说明书上看到复读机所需的工作电压是6V，那么小明应配置　 　节干电池。



2018年沪科新版九上物理《了解电路》单元测试卷
参考答案与试题解析
一．选择题（共10小题）
1．关于串并联电路，下列说法正确的是（　　）
A．两只电阻串联在电路中，各自两端的电压一定不相等
B．两只电阻并联在电路中，分别通过的电流一定不相等
C．两只电阻并联时，两端的总电压一定等于电源的电压
D．串联电路的总电阻，一定大于其中任一只电阻的阻值
【分析】串联电路中，电流处处相等，串联后的总电压等于各部分电路电压之和，各部分电路的电压关系取决于导体的电阻关系；并联电路中，各支路电压相等，干路电流等于各支路电流之和，各支路电流关系取决于支路的电阻关系；根据以上知识，在结合欧姆定律的公式，可顺利解决此题。
【解答】解：A、两只电阻串联在电路中，各自两端的电压可能不相等，也可能相等；这取决于两灯的电阻是否相等，根据欧姆定律U＝IR，串联的电流处处相等；若电阻相等，则电压相等；若电阻不相等，则电压不相等；故A错误；
B、两只电阻并联在电路中，分别通过的电流可能不相等，也可能相等；因并联电路各支路的电压相等，若两灯的电阻相等，则根据欧姆定律I＝，电流就相等；故B错误。
C、并联后的总电压要小于电源电压，因为考虑电源的内阻，并联后的总电压要略小于电源电压，在初中物理阶段，也可视为相等；但事实上，并联总电压要小于电源电压；故C错误；
D、将电阻串联起来，相当于增大了导体的长度；长度越大，电阻则越大；故串联电路的总电阻，一定大于其中任一只电阻的阻值；故D正确；
故选：D。
【点评】此题考查了串并联电路中的电压和电流规律、电阻的串联规律、欧姆定律的应用等；根据所学实验结论，然后运用欧姆定律对电流、电压、电阻的数量关系进行判断，就可获取答案。
2．小明在探究并联电路中电流规律的实验中，设计的电路如图所示把电流表分别接入到电路中的A、B、C处，测出A、B、C处的电流分别是0.12A、0.24A、0.36A，接下来的操作或做法正确的是（　　）

A．结束实验，总结规律
B．必须保持其中一只灯泡不变换用另一只灯泡进行实验
C．可以同时换用另外两只不同的灯泡进行实验
D．换用电流表的量程，重新测量一次
【分析】用归纳法得出普遍性的结论要满足2个条件：一是样本要有代表性，二是样本数量足够多。
【解答】解：ABC、原实验中只测量了一组实验数据，为得到普遍性的结论，要换用另外两只不同的灯泡进行实验，故A、B错误，C正确。
D、换用电流表的量程，重新测量一次是不可以的，因为已经选定好量程，若再用其他量程，读数是不准确的，所以再进行实验是不可以的，故D错误。
故选：C。
【点评】本题探究并联电路中电流规律，考查归纳法的应用。
3．如图所示电路，闭合开关后，两盏灯都发光，比较a、b、C、d四处电流的大小，其中一定错误的是（　　）

A．Ib＝Ic B．Ic＜Ia C．Ia＝Id D．Ib＞Id
【分析】根据串联电路和并联电路的电流特点进行解答。
【解答】解：A、由于两盏灯并联。b点和c点位于两条支路，若两个灯的规格相同，则b、c处的电流大小相等，故A可能正确；
B、由电路图可知，a点位于干路，c点位于支路，因并联电路中干路电流等于各支路电流之和，所以，Ic＜Ia，故B一定正确；
C、由电路图可知，a点和d点位于干路，所以，a、d两点的电流相等，即Ia＝Id，故C一定正确；
D、由电路图可知，b点位于支路，d点位于干路，因并联电路中干路电流等于各支路电流之和，所以，Ib＜Id，故D一定错误。
故选：D。
【点评】本题考查了串联电路和并联电路电流的特点，要注意干路电流大于任何一条支路的电流，当各支路上的用电器规格相同时各支路的电流相等。
4．下列现象中，与静电无关的事（　　）
A．在一些地毯的纺织过程中，往往会在地毯里夹杂一些不锈钢的钢丝
B．运送汽油的油罐车上常有一条铁链拖在地上
C．冬天，晚上脱毛衣时会看到火花、听到响声
D．输电线的芯线用铝制成，外皮用塑料制成
【分析】分析各现象的形成原因，然后判断各现象的成因是否与静电现象有关，然后答题。
【解答】解：A、毛织地毯中夹有的不锈钢导电纤维可以用来导走由于摩擦而使毛织地毯所带的电荷，与静电现象有关，不符合题意，故A错误；
B、油罐车在运送石油的过程中，石油与油罐相互摩擦，摩擦起电，如果产生的静电荷不及时导走，容易产生电火花，引起火灾。所以在油罐车的下面挂一个铁链，目的是导走石油与油罐摩擦产生的静电荷。故该现象与静电有关，不符合题意，故B错误；
C、化纤衣服与身体摩擦，摩擦起电，产生了静电荷，脱衣服时，静电荷之间放电，产生电火花。这一现象也与静电有关。故C不符合题意；
D、输电线的芯线用铝制成，外皮用塑料制成，是因为塑料是绝缘体，不易发生触电事故，故此选项与静电无关，故符合题意，故D正确；
故选：D。
【点评】静电是因为摩擦使物体带电的现象，平时所见到的摩擦起电现象都是一种静电现象。如：塑料的梳子梳理干燥的头发的时候，头发和梳子会粘在一起，而且会产生噼啪的响声；玻璃棒和丝绸摩擦，用玻璃棒可以吸引碎纸片玻璃棒带正电，丝绸带负电；毛皮和橡胶棒摩擦也产生静电，现象和上面一样橡胶棒带负电，毛皮带正电；注意闪电不属于静电，静电积累到一定程度，正负电子引诱，而产生的放电现象。
5．小芳同学是一个善于思考的学生，学习物理知识后，想探究“塑料梳子与头发摩擦后，各带什么电”，于是她用梳过头的塑料梳子去靠近水平悬挂且带正电的玻璃棒的一端，发现两者相互吸引，那么塑料梳子和头发的带电情况正确的是（　　）
A．塑料梳子带负电，头发带负电
B．塑料梳子带正电，头发带负电
C．塑料梳子带负电，头发带正电
D．塑料梳子带正电，头发带正电
【分析】（1）摩擦起电的原因是不同物质的原子核束缚核外电子的能力不同，能力强的得电子带负电，能力弱的失电子带正电；
（2）根据电荷间的相互作用规律“同种电荷相互排斥，异种电荷相互吸引”来判断。
【解答】解：
塑料梳子与头发摩擦后，梳子和头发会带上异种电荷；当该梳子靠近水平悬挂且带正电的玻璃棒的一端，发现两者相互吸引，根据异种电荷相互吸引可知，塑料梳子一定是带负电荷，则头发就一定带正电荷，故C正确
故选：C。
【点评】此题考查了摩擦起电和电荷间的相互作用规律，是一道基础题。
6．下列对一些科学常识认识不正确的是（　　）
A．家庭电路的电压为220V
B．世锦赛的百米飞人速度大约是10m/s
C．世界各地水的沸点都是100℃
D．普通中学生的体重约500N
【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解：A、家庭电路的电压为220V，符合实际；故A正确；
B、世锦赛的百米飞人的成绩在9s多一点，故其速度大约为10m/s；故B正确；
C、沸点与大气压有关，海拔越高的地方沸点越低；故世界各地水的沸点不同；故C不正确；
D、初中生体重大约为50kg，重力G＝mg＝50kg×10N/kg＝500N；故D正确；
故选：C。
【点评】此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
7．下列仪表中，用来测量电压大小的仪表是（　　）
A．电子手表 B．电流表 C．电压表 D．电能表
【分析】根据对各测量器材作用的掌握分析答题。
【解答】解：
A、电子手表是测量时间的工具，不符合题意；
B、电流表是测电路电流的仪表，不符合题意；
C、电压表是测电压的仪表，符合题意；
D、电能表是测量电路消耗电能的仪表，不符合题意。
故选：C。
【点评】本题考查了电学常用器材的作用，是一道基础题，是熟练掌握
8．如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了。闭合开关后，电路可能发生的现象是（　　）

A．电流表和电压表都烧坏
B．电流表烧坏，电压表正常
C．电压表烧坏，电流表正常
D．先烧坏电流表，再烧坏电压表
【分析】电压表的内阻很大在电路中相当于断路，电流表内阻很小在电路中相当于短路，据此分析电路会出现的现象。
【解答】解：由电路图可知，电压表与灯泡串联后与电流表并联，
因为电流表的内阻很小相当于短路，电压表的内阻很大相当于断路，
所以电压表和灯泡被短路，电压表和灯泡不能工作即不会烧坏，此时会造成电路中的电流过大，烧坏电流表和电源。
故选：B。
【点评】知道电压表的内阻很大在电路中相当于断路、电流表内阻很小在电路中相当于短路是关键。
9．如图所示，实验室用电压表的读数为（　　）

A．2.5V B．10.5V C．12V D．12.5V
【分析】电压表和电流表的读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数。
【解答】解：
电压表使用的0～3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为2.5V，故A正确。
故选：A。
【点评】本题考查了电压表的读数方法和注意事项，是一项基本技能，必须掌握。
10．在如图所示的电路中，当开关闭合时，能用电压表测出L2两端电压的是（　　）
A． B．
C． D．
【分析】由电压表的使用方法可知：电压表测量L1两端电压，因此电压表必须并联在L1的两端。
【解答】解：
A、此时电压表串联在电路中，故A错误；
B、此电路是串联，电压表测量的是总电压，故B错误；
C、电压表并联在L1的两端，测量的是L1的两端的电压，故C错误；
D中，两个灯泡并联，所以此时电压表可以看做测量的是L1的两端的电压，也可以看做是测量的总电压，故D正确。
故选：D。
【点评】本题考查电压表的正确使用方法的掌握情况，并且会判断出电压表测量的电压值。
二．多选题（共5小题）
11．用同种材料制成两段长度相等、横截面积不同的圆柱形导体，甲比乙的横截面积大，如图所示。将它们串联在电路中，通过电流的关系是（　　）

A．IA＝IB B．UA＜UB C．UA＝UB D．RA＝RB
【分析】根据串联电路的电流特点可知通过两段导体的电流关系；再据欧姆定律判断出电压关系即可；
【解答】解：因为两段导体串联，所以通过两导体的电流相等，即IA＝IB；
用同种材料制成两段长度相等、横截面积不同的圆柱形导体，甲比乙的横截面积大，即说明甲的电阻小于乙的电阻，故据U＝IR可知，电流相同，乙的电阻大，所以乙分担的电压多，故UA＜UB。
故选：AB。
【点评】本题考查了影响电阻大小的因素和欧姆定律的应用，关键是串联电路电流特点的灵活运用。
12．关于电路中电流的说法，错误的是（　　）
A．在串联电路中，流过用电器的电流比流过导线的电流大
B．在并联电路中，干路中的电流比任何一条支路中的电流都大
C．电流从电源的正极流出时最大，回到负极时最小
D．自由电子从电源的正极流出，经过用电器回到负极
【分析】结合在串联电路中各处电流相等和在并联电路中干路电流等于各支路电流之和特点进行解答，知道电流的方向规定是从电源的正极经过电路流向电路的负极，与自由电子的运动方向相反。
【解答】解：A、在串联电路中电流处处相等，选项说法错误，符合题意；
B、在并联电路中，干路电流等于各支路电流之和，故干路电流比任何一条支路电流都大，选项说法正确，不符合题意；
C、在串联电路中电流处处相等，选项说法错误，符合题意；
D、在闭合电路中，自由电子运动方向与电流方向相反，即从电源的负极流出，经过用电器回到正极，选项说法错误，符合题意；
故选：ACD。
【点评】在学习中一定要掌握好串并联电路的电流特点，为后面的电学知识的学习打好基础，是一道基本题目。
13．列现象中，属于摩擦起电的是（　　）
A．在干燥的天气中脱毛衣时，会听到啪啪声
B．用塑料梳子梳干燥的头发，越梳越蓬松
C．吸尘器能够把地上的碎纸屑吸起来
D．用干燥的毛刷刷毛料衣服时，毛刷上吸附许多脏物
【分析】（1）两种不同物质组成的物体相互摩擦后，物体能吸引轻小物体的现象是摩擦起电；
（2）气体压强和流速的关系是：流速大，压强小；流速小，压强大。
【解答】解：A、在干燥的天气脱毛衣时会听到轻微的噼叭声，是因为毛衣和衬衣之间相互摩擦带电，两者带有异种电荷，放电产生的劈叭声，故该选项符合题意；
B、梳子和头发摩擦，头发和梳子摩擦后，头发带同种电荷互相排斥，因此头发变得蓬松。符合题意。
C、吸尘器能够把地上的碎纸屑吸起来，是利用流体压强和流速的关系制成的，故与摩擦起电无关，故不符合题意；
D、用干燥的塑料刷与毛料衣服摩擦带电，带电的毛刷吸引轻小的灰尘，符合题意；
故选：ABD。
【点评】本题考查摩擦起电的现象，这是学生身边的常见现象，能使学生感到物理就在身边，体现了物理和生活的密切关系。
14．关于电源、电压、电流和电路，下列的说法错误的是（　　）
A．对人体安全的电压是36V
B．金属中的电流方向跟自由电子定向移动的方向相反
C．电源是把电能转化为其他形式的能的装置
D．导体两端有电压，导体中就会有电流
【分析】（1）对人体安全的电压不高于36V；
（2）电流方向的规定：正电荷定向移动的方向与电流的方向相同，自由电子（负电荷）定向移动的方向与电流的方向相反；
（3）电源是把其他形式的能转化为电能的装置；
（4）得到持续电流的条件：有电压，电路是通路。
【解答】解：
A．对人体安全的电压是不高于36V，并不仅限于36V，故A错误；
B、金属导体导电靠的是自由电子，自由电子定向移动的方向与电流方向相反，故B正确；
C、电源是把其它形式的能转化成电能的装置，如干电池将化学能转化为电能，发电机将机械能转化成电能，故C错误；
D、导体中要有电流，必须有电压，并且是通路，故D错误。
故选：ACD。
【点评】本题考查的知识比较多，主要考查学生对所学物理知识的综合应用能力。
15．如图，下列说法正确的是（　　）

A．这是一个串联电路，电压表V2测电源电压
B．把图中电压表换成电流表测电路成为并联电路
C．图中电压表V1测L1和L2两端电压之和
D．如果图中的三个电灯完全相同，则两个电压表的示数也一定相同
【分析】（1）串联电路有一条电流的路径，且电压表并联在谁的两端就是测量的谁的电压；
（2）并联电路中有多条电流的路径；
（3）若灯泡的规格相同，电路电流相同，所以据U＝IR可知，每个灯泡的电压相同；
【解答】解：AC、据图可知，此时电流只有一条路径，即电流从电源正极出发，经过灯泡L1、L2、L3回到负极，故是串联电路，电压表V2并联在L2和L3两端，所以测量的是L1和L2的电压；电压表V1测L1和L2两端电压之和，故A错误，C正确；
B、把图中电压表换成电流表后，由于电流表相当于导线，所以三个灯泡处于三条路径中，即三个灯泡并联，故B正确；
D、若灯泡的规格相同，电路电流相同，所以据U＝IR可知，每个灯泡的电压相同，故如果图中的三个电灯完全相同，则两个电压表的示数也一定相同，故D正确。
故选：BCD。
【点评】此题考查了串并联电路的判断、电流表和电压表的使用等知识点，是乙一道综合题，难度较大。
三．填空题（共5小题）
16．如图所示的电路中，A1的示数是0.3A，则A2的示数是　0.3A　，流过L2的电流是　0.3A　。

【分析】分析图不难看出，只有一条电流的路径，故是串联电路，故据串联电路电流处处相等的规律分析即可解决。
【解答】解：由图可知，两灯的连接方式为串联。由此可知，由此可知，各处的电流都是相等的，所以A2的示数是0.3A，流过L2的电流是0.3A。
故答案为：0.3A；0.3A；
【点评】知道并理解串联电路中电流的规律是解决该题的关键。
17．在探究“并联电路中电流的规律”时，某实验小组设计了如图甲所示的电路图。

（1）对照电路图，请你帮他们将图乙中的原件连接完整。
（2）连好后，该实验小组进行实验，电流表指针的偏转如图丙所示，则此时电流表的示数为　0.42　A。
（3）另一实验小组在实验中也连接了一个相应的电路图，电流表接入电路中，指针所指的位置如图丁所示，分析可知：①该小组实验中存在的错误是：　电流表的正负接线柱接反了　；②实验中还存在一个不妥之处：　电流表的量程选择过大　。
【分析】（1）根据电流流向法，从电源的正极出发，先串联电路元件最多的电路，然后把并联部分滑到相应的位置即可；
（2）根据电流表的量程和分度值读出图丙电流表的示数；
（3）使用电流表时，要选择合适的量程，电流表正负接线柱不要接反，否则电流表指针将反向偏转。
【解答】解：（1）从电源的正极出发，依次串联开关、电流表、灯泡L1回到电源的负极，然后把灯泡L2并联在电流表和灯泡L1的两端，如下图所示：

（2）由图丙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.42A；
（3）由图丁可知，电流表指针反偏说明电流表的正负接线柱接反了；并且电流表的量程选择过大。
故答案为：
（1）如上图所示；
（2）0.42；
（3）①电流表的正负接线柱接反了；②电流表的量程选择过大。
【点评】本题考查了探究并联电路中电流规律的实验，涉及到根据电路图连接实物图、电流表的读数和正确的使用，是一道较为简单的实验题。
18．如图所示是一种LED手电筒，它用两节干电池串联做电源，由9个LED并联做光源，若每只LED正常工作的电流为15mA，则这种LED手电筒正常工作时的总电流是　135　mA，电源电压是　3　V，若将干电池反向装入手电筒，手电筒不会发光，这是因为LED具有　单向导电　性。

【分析】（1）根据并联电路干路电流等于各支路电流之和求出正常工作时的总电流求解。
（2）电池串联使用时，总电压等于各电池电压之和；
（3）LED具有单向导电性，电流从长引脚流进，短引脚流出，LED发光；
【解答】解：因为由9个LED并联，所以正常工作时的总电流：I＝9I1＝9×15mA＝135mA。
因为电源为两节干电池串联组成的，因此电源电压：U＝2×1.5V＝3V；
若将干电池反向装入手电筒，手电筒不会发光，这是因为LED具有单向导电性。
故答案为：135；3；单向导电。
【点评】本题考查了串联电路电压的规律、并联电路的电流特点和LED的特点，难度不大，是一道基础题。
19．一个小电动机工作时，要求电源电压是6V，如果用干电池作电源，需要　4　节　串联　起来，如果用铅蓄电池作电源，需要　3　节　串联　起来。
【分析】要记住一些生活中常见的电压值，如：一节干电池的电压是1.5V；一节铅蓄电池的电压是2V；家庭电路的电压为220V；对人体安全的电压为不高于36V；手机电池电压3.7V．电池串联使用后的电压等于各电池电压之和。
【解答】解：一节干电池的电压是1.5V；4节串联后的电压为：4×1.5V＝6V；
一节铅蓄电池的电压是2V；3节串联后的电压为：3×1.5V＝6V。
故答案为：4；串联；3；串联。
【点评】本题依据对生活中常见电压值的了解和电池串联后的电压；可写出答案。
20．如图所示的电路中，R1和R2是　串联　（选填“串联”或“并联”）的，电压表测量的是　R2　（填图中元件的符号）两端的电压。

【分析】①在串联电路中电流只有一条路径；在并联电路中电流有多条流通路径。
②电压表是并联使用的，判断出电压表与哪个电阻并联，则电压表测量哪个电阻的电压。
【解答】解：在电路中，电流只有一条路径；电阻R1与R2是串联连接。
电压表并联在了R1的两端，测量的是灯R1的电压。
故答案为：串联；R2。
【点评】本题考查了电压表的使用串联电路的电压特点：电路两端的总电压等于各用电器两端电压之和。电压表与哪个电灯并联即测它的两端电压。
四．判断题（共5小题）
21．电阻R1＝20Ω、R2＝10Ω，两者串联使用时，因电阻越小对电流的阻碍作用越小，故R2中流过的电流比R1中的大些。　×　（判断对错）
【分析】在串联电路中，电流是处处相等的，故据此分析即可判断。
【解答】解：在串联电路中，电流是处处相等的，故电阻R1＝20Ω、R2＝10Ω，两者串联使用时，电路中的电流是相等的，故该说法错误。
故答案为：×；
【点评】知道串联电路中的电流是处处相等的是解决该题的关键。
22．在电源外部的电路中，电流的方向是从电源的负极流向正极。　×　（判断对错）
【分析】在电源的外部电流方向是从电源的正极流向负极
【解答】解：据课本可知：在电源外部的电路中，电流的方向是从电源的正极流向负极，故该说法是错误的；
故答案为：×；
【点评】知道电路中电流的方向是解决该题的关键。
23．方向和大小都不随时间而变化的电流叫恒定电流　√　（判断对错）
【分析】据直流电和交流电的定义分析判断即可。
【解答】解：方向和大小都不随时间而变化的电流叫恒定电流，方向和大小都随时间而变化的电流叫交变电流；
故答案为：√；
【点评】知道直流电和交流电的定义是解决该题的关键。
24．一个电键同时控制两个用电器，这两个用电器一定是并联的。　×　。（判断对错）
【分析】掌握并联电路和串联电路开关的作用：串联电路的开关控制整个电路，作用与位置无关；并联电路的干路开关控制整个电路，支路开关只控制其所在的支路。
【解答】解：一个电键同时控制两个用电器，两电灯可能串联，也可能并联，则电键在干路上。
故答案为：×。
【点评】一个电键同时控制两个用电器，则这两个用电器可能串联，也可能并联。
25．串联电路中各电阻上的电压相等。　×　（判断对错）
【分析】在串联电路中，各部分的电流是相等的，各部分电压之和等于总电压，串联电路的总电阻等于各部分电阻之和。
【解答】解：据课本知识可知，在串联电路中，各串联用电器的电压之和等于总电压，故错误；
故答案为：×。
【点评】知道并理解串联电路中的电流、电压和电阻的关系是解决该题的关键。
五．计算题（共2小题）
26．如图电路中，电源电压为3V，闭合开关后，电流表示数为0.2A，电压表示数为1.8V．求：
（1）通过电灯L1的电流；
（2）加在电灯L1两端的电压。

【分析】串联电路中，电流是处处相等的，在串联电路中，总电压等于各部分电压之和。
【解答】解：（1）两个灯泡串联，所以电流是处处相等的，电流表示数是0.2A，故电灯L1L2的电流是相等的，都是0.2A；
（2）此时总电压是3V，电压表测量的是L2的电压，故灯泡L1的电压是3V﹣1.8V＝1.2V；
答：（1）通过电灯L1的电流是0.2A；
（2）加在电灯L1两端的电压是1.2V；
【点评】知道串并联电路中电流和电压的规律是解决该题的关键。
27．如图所示，开关S闭合后，回答下列问题：
（1）电压表V1、V2分别测量的是哪个灯泡的电压？
（2）若电压表V1的读数是2.5V，V2的读数是4.5V，则电源电压是多少？
（3）两表应分别接什么量程的接线柱？

【分析】（1）电压表与被测用电器并联。
（2）在串联电路中总电压等于各用电器的电压之和。
（3）电压表有两个量程：0～3V的和0～15V的，可根据读数来选择量程。
【解答】解：（1）电路的等效电路图如下图所示：

故电压表V1测灯泡L2两端的电压，电压表V2测L1两端的电压；
（2）根据串联电路的总电压等于各分电阻两端的电压之和可知：
电源的电压U＝U1+U2＝4.5V+2.5V＝7V。
（3）V1的读数为2.5V，故接的是0～3V的量程，V2的读数为4.5V，故接的是0～15V的量程。
答：（1）电压表V1测灯泡L2两端的电压，电压表V2测L1两端的电压；
（2）电源电压是7V。
（3）电压表V1的量程为0～3V；电压表V2的量程是0～15V。
【点评】本题考查了串联电路的电压特点，关键是电压表所测电路元件的判断，即关键看电压表与那个电路元件并联且不测带电源的用电器。
六．解答题（共2小题）
28．小明同学按如图所示的电路进行实验，得到下列的实验数据。
（1）由图可知，L1、L2连接方式是　串联　；
（2）由表中的数据A1、A2的示数可得出结论　串联电路中处处电流相等　。
（3）由表中的实验数据V1、V2、V的示数可得出结论　串联电路中总电压等于各部分电压之和　。
A1示数/A A2示数/A V1示数/V V2示数/V V示数/V
0.5 0.5 7.5 4.5 12

【分析】（1）根据串并联电路的特点进行辨别；即串联电路中各用电器依次连接；并联电路中各用电器并列连接；
（2）分析两电流表的示数关系得出串联电路的电流特点；
（3）分析三电压表的示数关系得出串联电路的电压特点。
【解答】解：（1）根据电路图可知，L1、L2顺次连接，因此L1与L2串联；
（2）由表格数据可知，电流表A1表示数和A2示数相等均为0.5A，故可得结论：串联电路中各处的电流相等；
（3）由表格数据可知，电压表V的示数等于电压表V1和V2的示数之和，故可得结论：串联电路中总电压等于各分电压之和。
故答案为：（1）串联；（2）串联电路中处处电流相等；（3）串联电路中总电压等于各部分电压之和。
【点评】本题考查了学生分析数据得出结论的能力，关键是由电路图得出电路的连接方式和电表所测的电路元件。
29．为了学习英语，小明最近购买了一部复读机，小明从说明书上看到复读机所需的工作电压是6V，那么小明应配置　4　节干电池。
【分析】一节干电池电压是1.5V；串联电池组的电压等于各电池电压之和。
【解答】解：因为一节干电池电压是1.5V且串联电池组的电压等于各电池电压之和，所以一台录音机的工作电压是6V，如果用干电池作电源，则应该串联的干电池的节数为：n＝＝4。
故答案为：4。
【点评】本题考查电池的串联使用特点，串联电池组的电压等于各电池电压之和。
