2018年沪粤版九上物理《探究简单电路》单元测试卷（解析版）

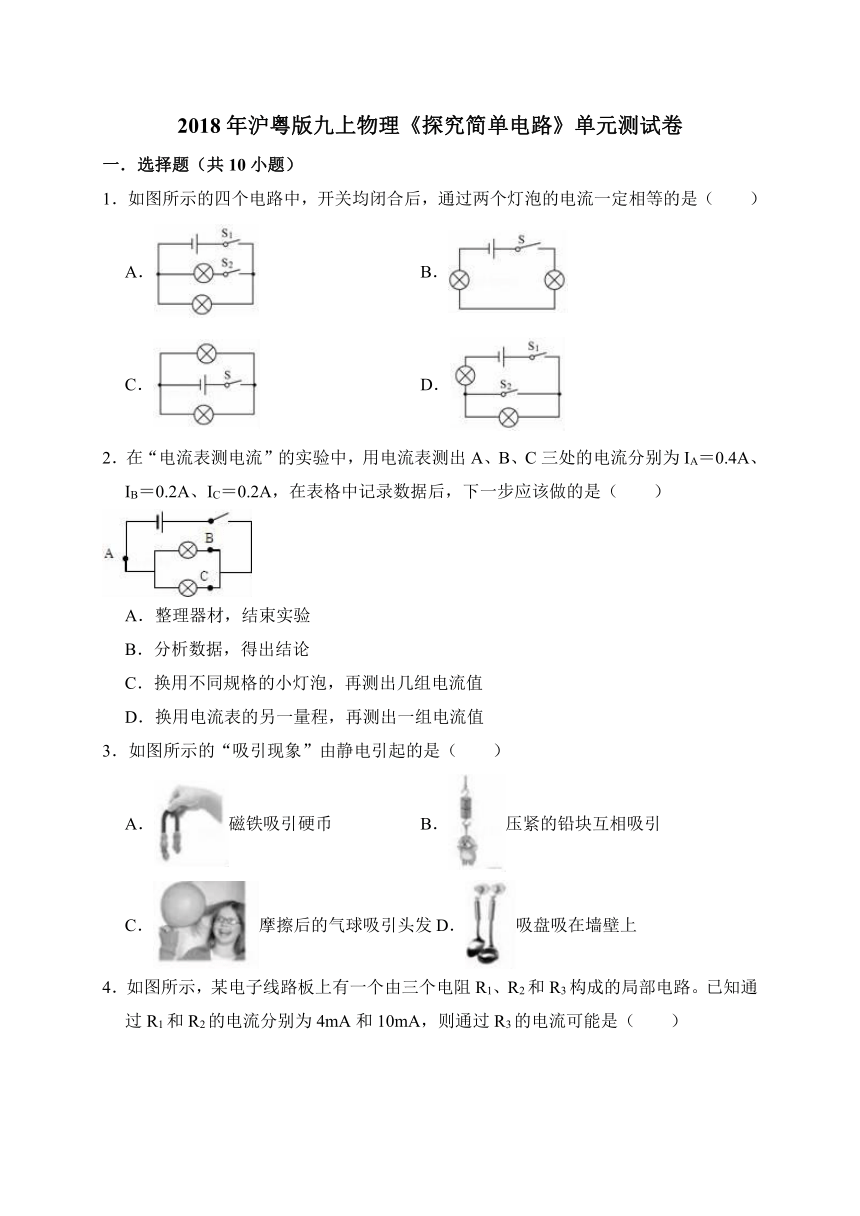

2018年沪粤版九上物理《探究简单电路》单元测试卷
一．选择题（共10小题）
1．如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是（　　）
A． B．
C． D．
2．在“电流表测电流”的实验中，用电流表测出A、B、C三处的电流分别为IA＝0.4A、IB＝0.2A、IC＝0.2A，在表格中记录数据后，下一步应该做的是（　　）

A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
3．如图所示的“吸引现象”由静电引起的是（　　）
A．磁铁吸引硬币 B．压紧的铅块互相吸引
C．摩擦后的气球吸引头发 D．吸盘吸在墙壁上

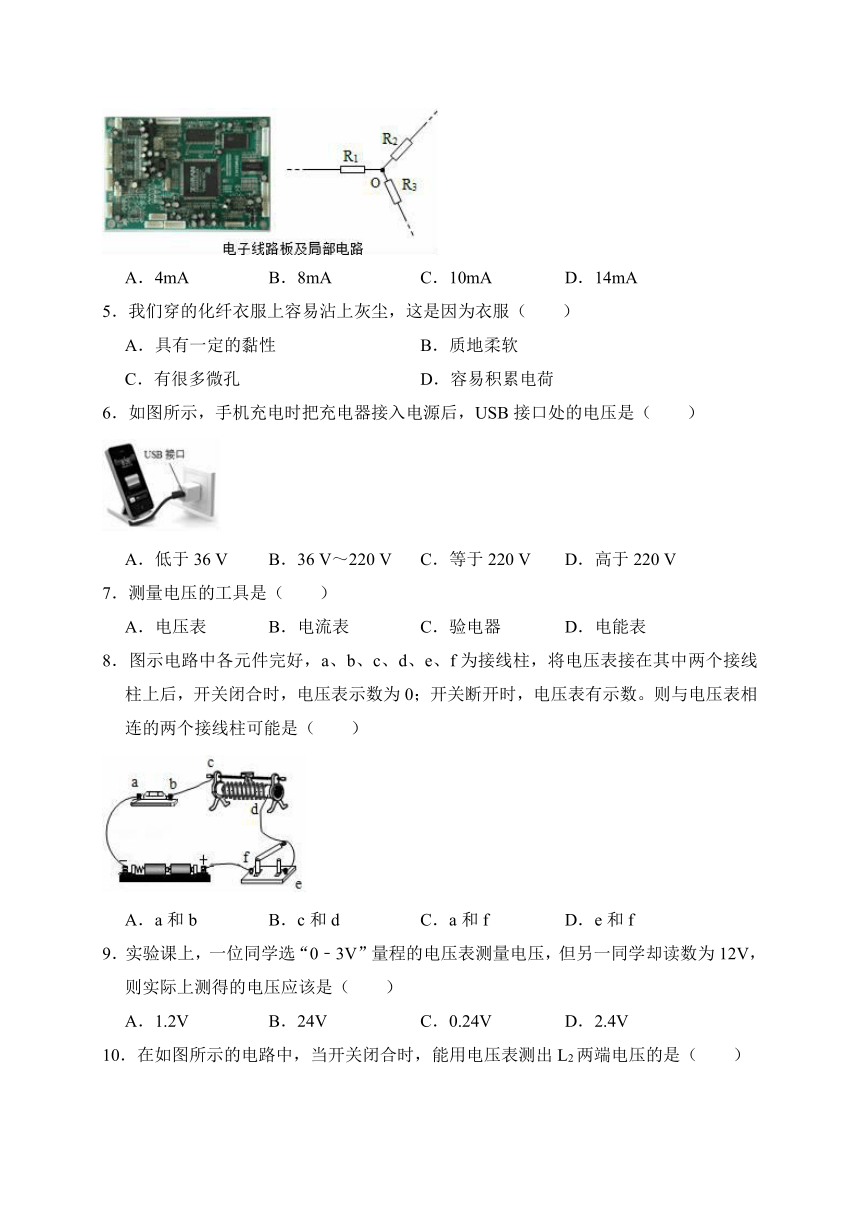

4．如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路。已知通过R1和R2的电流分别为4mA和10mA，则通过R3的电流可能是（　　）

A．4mA B．8mA C．10mA D．14mA
5．我们穿的化纤衣服上容易沾上灰尘，这是因为衣服（　　）
A．具有一定的黏性 B．质地柔软
C．有很多微孔 D．容易积累电荷
6．如图所示，手机充电时把充电器接入电源后，USB接口处的电压是（　　）

A．低于36 V B．36 V～220 V C．等于220 V D．高于220 V
7．测量电压的工具是（　　）
A．电压表 B．电流表 C．验电器 D．电能表
8．图示电路中各元件完好，a、b、c、d、e、f为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表示数为0；开关断开时，电压表有示数。则与电压表相连的两个接线柱可能是（　　）

A．a和b B．c和d C．a和f D．e和f
9．实验课上，一位同学选“0﹣3V”量程的电压表测量电压，但另一同学却读数为12V，则实际上测得的电压应该是（　　）
A．1.2V B．24V C．0.24V D．2.4V

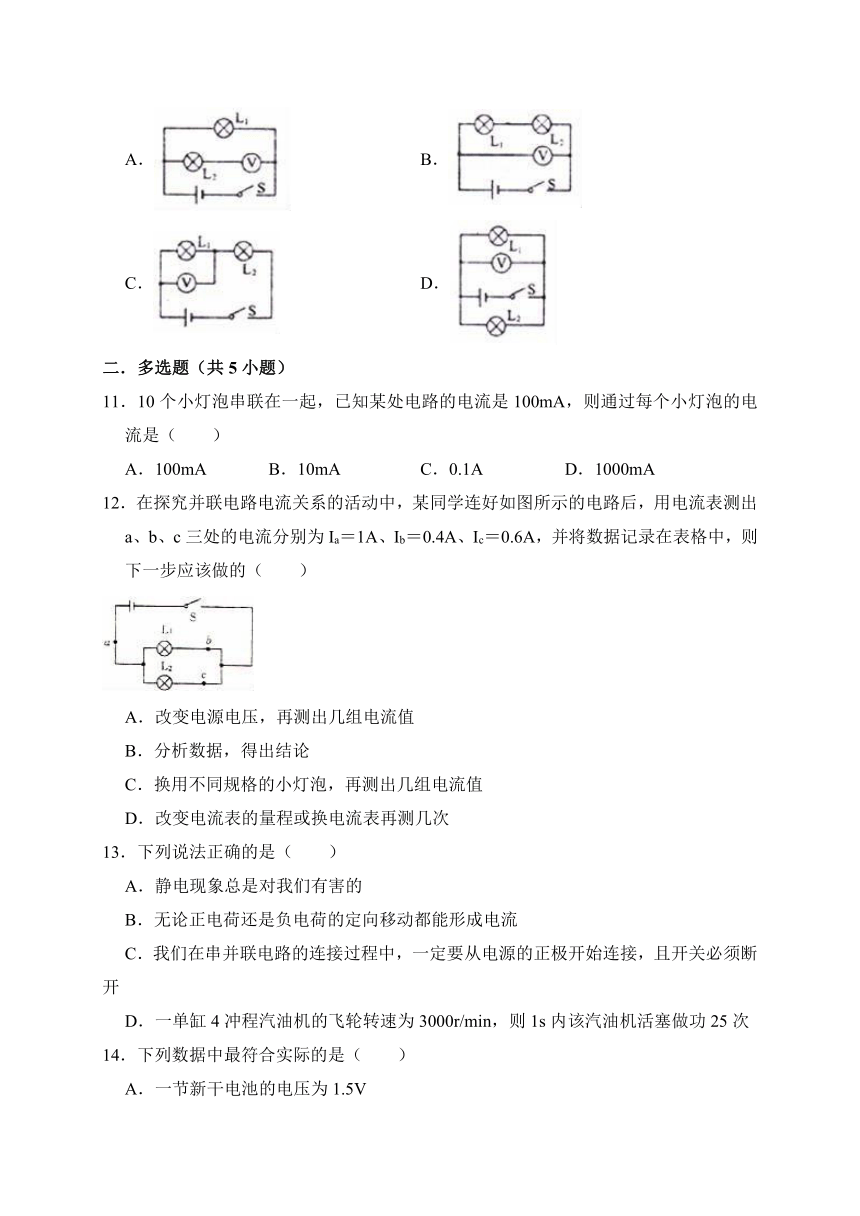

10．在如图所示的电路中，当开关闭合时，能用电压表测出L2两端电压的是（　　）
A． B．
C． D．
二．多选题（共5小题）
11．10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是（　　）
A．100mA B．10mA C．0.1A D．1000mA
12．在探究并联电路电流关系的活动中，某同学连好如图所示的电路后，用电流表测出a、b、c三处的电流分别为Ia＝1A、Ib＝0.4A、Ic＝0.6A，并将数据记录在表格中，则下一步应该做的（　　）

A．改变电源电压，再测出几组电流值
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．改变电流表的量程或换电流表再测几次
13．下列说法正确的是（　　）
A．静电现象总是对我们有害的
B．无论正电荷还是负电荷的定向移动都能形成电流
C．我们在串并联电路的连接过程中，一定要从电源的正极开始连接，且开关必须断开
D．一单缸4冲程汽油机的飞轮转速为3000r/min，则1s内该汽油机活塞做功25次
14．下列数据中最符合实际的是（　　）
A．一节新干电池的电压为1.5V
B．今天教室内的气温约为60℃
C．温度降低到零摄氏度时，物体将不再具有内能
D．对人体的安全电压为不高于36V

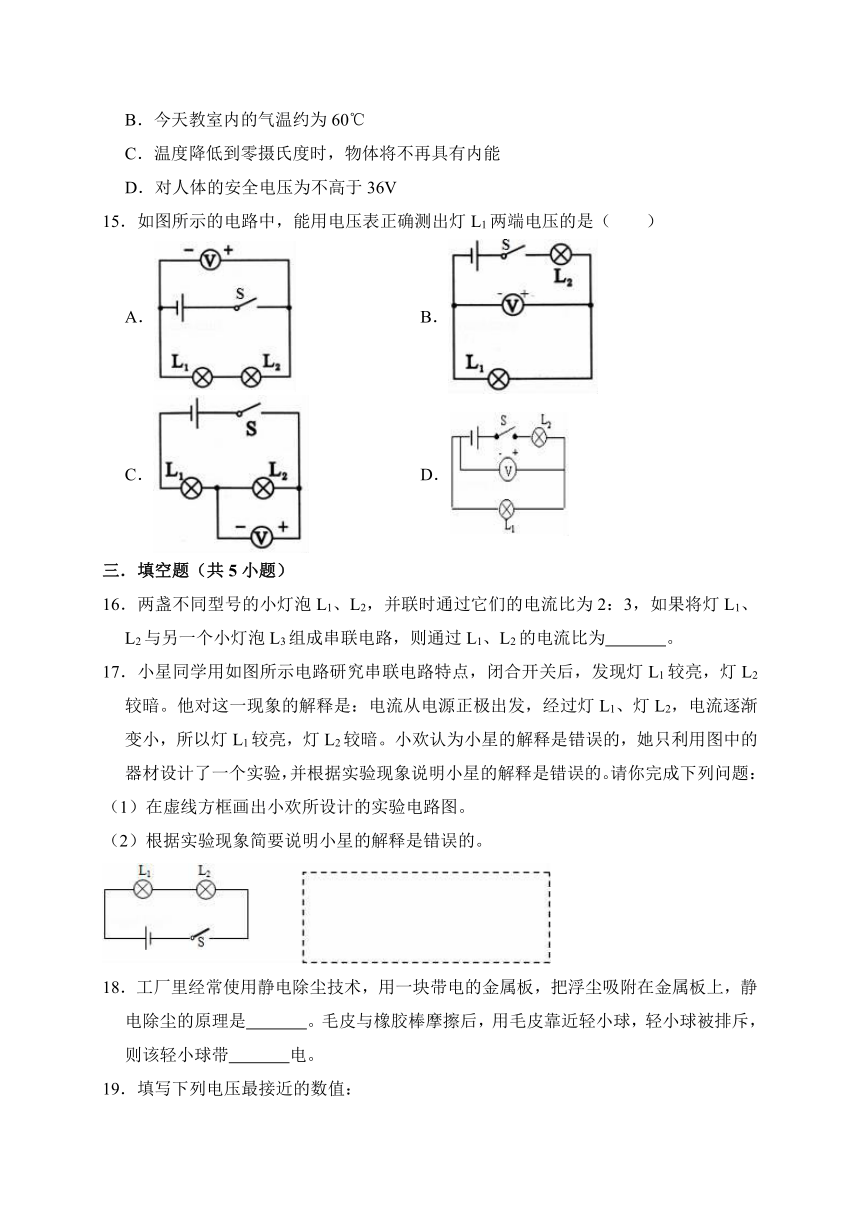

15．如图所示的电路中，能用电压表正确测出灯L1两端电压的是（　　）
A． B．
C． D．
三．填空题（共5小题）
16．两盏不同型号的小灯泡L1、L2，并联时通过它们的电流比为2：3，如果将灯L1、L2与另一个小灯泡L3组成串联电路，则通过L1、L2的电流比为　 　。
17．小星同学用如图所示电路研究串联电路特点，闭合开关后，发现灯L1较亮，灯L2较暗。他对这一现象的解释是：电流从电源正极出发，经过灯L1、灯L2，电流逐渐变小，所以灯L1较亮，灯L2较暗。小欢认为小星的解释是错误的，她只利用图中的器材设计了一个实验，并根据实验现象说明小星的解释是错误的。请你完成下列问题：
（1）在虚线方框画出小欢所设计的实验电路图。
（2）根据实验现象简要说明小星的解释是错误的。

18．工厂里经常使用静电除尘技术，用一块带电的金属板，把浮尘吸附在金属板上，静电除尘的原理是　 　。毛皮与橡胶棒摩擦后，用毛皮靠近轻小球，轻小球被排斥，则该轻小球带　 　电。
19．填写下列电压最接近的数值：
①一节新的干电池的电压为　 　 V；
②三节铅蓄电池串联的总电压为　 　 V；
③正常情况下人体的安全电压为　 　 V。

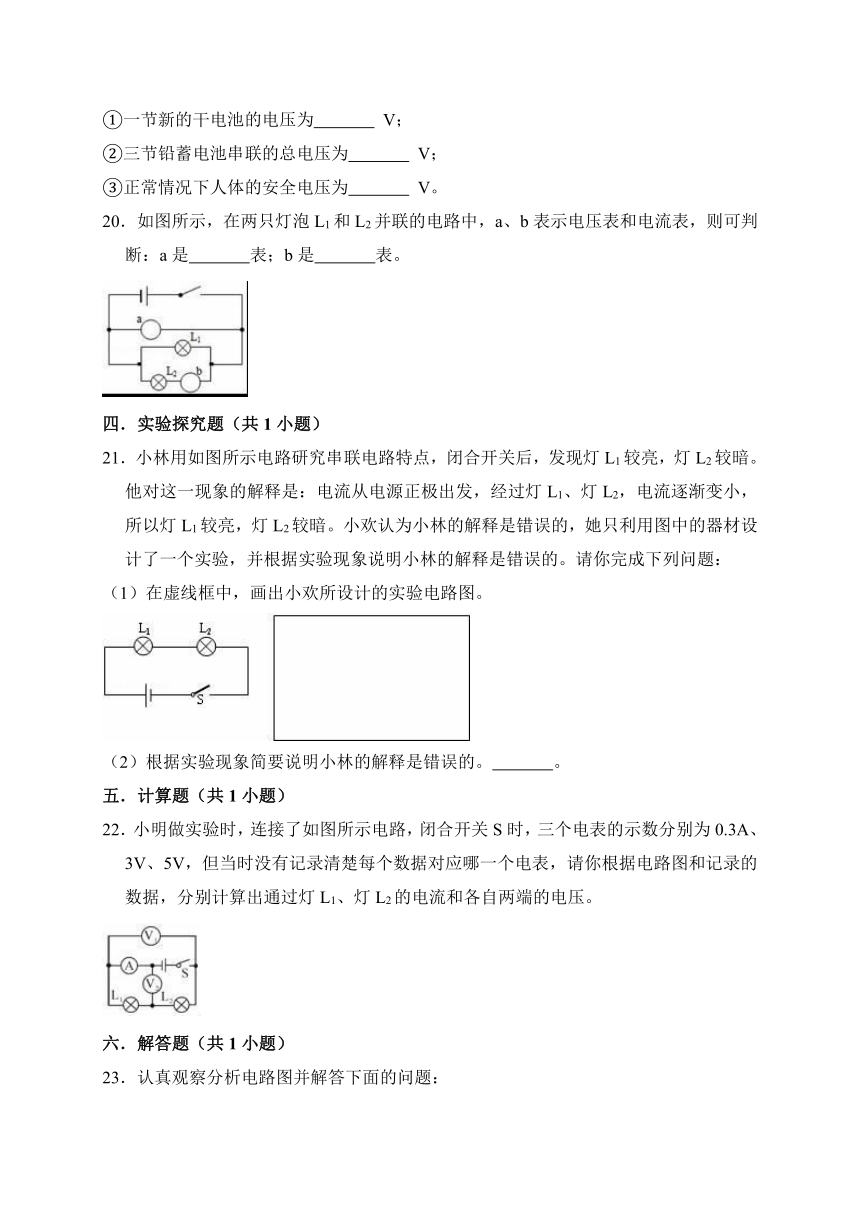

20．如图所示，在两只灯泡L1和L2并联的电路中，a、b表示电压表和电流表，则可判断：a是　 　表；b是　 　表。

四．实验探究题（共1小题）
21．小林用如图所示电路研究串联电路特点，闭合开关后，发现灯L1较亮，灯L2较暗。他对这一现象的解释是：电流从电源正极出发，经过灯L1、灯L2，电流逐渐变小，所以灯L1较亮，灯L2较暗。小欢认为小林的解释是错误的，她只利用图中的器材设计了一个实验，并根据实验现象说明小林的解释是错误的。请你完成下列问题：
（1）在虚线框中，画出小欢所设计的实验电路图。

（2）根据实验现象简要说明小林的解释是错误的。　 　。
五．计算题（共1小题）
22．小明做实验时，连接了如图所示电路，闭合开关S时，三个电表的示数分别为0.3A、3V、5V，但当时没有记录清楚每个数据对应哪一个电表，请你根据电路图和记录的数据，分别计算出通过灯L1、灯L2的电流和各自两端的电压。

六．解答题（共1小题）
23．认真观察分析电路图并解答下面的问题：
（1）如果要使灯L1L2串联，则应关闭或断开哪几个开关？
（2）如果串联时电流表的示数为0.25A，则通过L1的电流I1和通过L2的电流I2是多少？
（3）闭合或断开哪几个开关，灯L1L2构成并联？
（4）如果并联时电流表的示数I为0.8A，通过L1的电流I1为0.35A，计算得出通过L2的电流I2。




2018年沪粤版九上物理《探究简单电路》单元测试卷
参考答案与试题解析
一．选择题（共10小题）
1．如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是（　　）
A． B．
C． D．
【分析】在串联电路中，各处的电流是处处相等的，故据上面中各图分析判断即可解决。
【解答】解：
A、由图可知，两开关都闭合时，两灯并联，若两灯的规格相同，即两灯电流相同，若规格不同，两灯的电流不相等，故A错误；
B、由图可知，开关闭合后，两灯串联，故两灯中的电流一定相等，故B正确；
C、由图可知，开关闭合，两灯并联，若两灯的规格相同，即两灯电流相同，若规格不同，两灯的电流不相等，故C错误；
D、由图可知，开关都闭合后，下面的灯泡短路，即没有电流经过，所以两灯电流不相等，故D错误。
故选：B。
【点评】知道串联电路中电流处处相等是解决该题的关键。
2．在“电流表测电流”的实验中，用电流表测出A、B、C三处的电流分别为IA＝0.4A、IB＝0.2A、IC＝0.2A，在表格中记录数据后，下一步应该做的是（　　）

A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
【分析】一次测量具有偶然性，为了得出普遍规律，应进行多次实验，测出多组实验数据。
【解答】解：实验测出了一组实验数据，次测量具有偶然性，不能得出普遍规律，
为了得出普遍规律，应换用不同规格的灯泡进行多次实验，测出多组实验数据，
然后分析实验数据，从而得出实验结论，故ABD错误，C正确。
故选：C。
【点评】本题主要考查学生的实验能力，即物理实验研究中应注意的事项，知道为了得出普遍结论，应进行多次实验，测出多组实验数据。
3．如图所示的“吸引现象”由静电引起的是（　　）
A．磁铁吸引硬币 B．压紧的铅块互相吸引
C．摩擦后的气球吸引头发 D．吸盘吸在墙壁上
【分析】（1）磁铁能够吸引硬币，说明磁铁与铁钉之间存在着相互作用的引力；
（2）分子间存在相互作用的引力与斥力；
（3）用摩擦的方法可以使物体带电；同种电荷相互排斥，异种电荷相互吸引；
（4）吸盘吸在墙壁上由于大气压的作用。
【解答】解：
A、磁铁能够吸引硬币，是由于磁体具有吸引铁钴镍等金属的性质，属于磁体对物体的作用力，是非静电引起的，故A错误；
B、两个压紧的铅块能吊起钩码，由于分子间存在相互作用的引力而使两块铅块粘在一起，不易分开，故B错误；
C、摩擦后的气球带上了电荷，能吸引不带电的头发，是由静电引起的，故C正确；
D、吸盘要固定在墙壁上，需要先用力挤压塑料吸盘，把盘内的空气挤出，然后吸盘就被外界的大气压紧压在了墙壁上，是非静电引起的，故D错误。
故选：C。
【点评】此题考查了磁力、分子间的作用力、摩擦起电现象以及大气压等知识，属于基础知识的考查。
4．如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路。已知通过R1和R2的电流分别为4mA和10mA，则通过R3的电流可能是（　　）

A．4mA B．8mA C．10mA D．14mA
【分析】由电路图可知，电阻并联，根据通过R1和R2的电流分别为求出O点的电流，然后利用并联电路电流的特点求得通过R3的电流。
【解答】解：由图可知R1、R2、R3的连接方式有以下几种可能：
①R1和R2并联后，再和R3串联，此时流过R3的电流为I＝4mA+10mA＝14mA；
②R1和R3并联后，再和R2串联，此时流过R3的电流为I＝10mA﹣4mA＝6mA；
③R2和R3并联后，再和R1串联，此时R1的电流应该大于R2的电流，而题目R2中电流是10mA，这种情况是不存在的。故流过R3的电流可能是6mA或14mA。
故选：D。
【点评】本题考查了并联电路的电流规律，比较简单，属于基础知识。
5．我们穿的化纤衣服上容易沾上灰尘，这是因为衣服（　　）
A．具有一定的黏性 B．质地柔软
C．有很多微孔 D．容易积累电荷
【分析】（1）用摩擦的方法使得物体带电，该现象称为摩擦起电；
（2）带电体能吸引轻小物体，这是带电体的基本性质。
【解答】解：化纤衣服与人体摩擦，摩擦起电，使衣服带有了电荷，由于带电体能够吸引轻小物体。所以带电的衣服会将细小的物体灰尘吸附在它上面，造成了衣服比较容易脏。
故选：D。
【点评】该题考查了摩擦起电以及带电体可以吸引不带电的轻小物体。
6．如图所示，手机充电时把充电器接入电源后，USB接口处的电压是（　　）

A．低于36 V B．36 V～220 V C．等于220 V D．高于220 V
【分析】对生活中常见的电压值有所了解，USB接口标准电压约为5V。
【解答】解：
USB接口标准电压为5V，低于36 V，故BCD错误、A正确。
故选：A。
【点评】了解生活中常见电压值，是解答此题的关键。
7．测量电压的工具是（　　）
A．电压表 B．电流表 C．验电器 D．电能表
【分析】对下面选项中的各个仪表的作用逐个分析判断即可解决。
【解答】解：A、电压表是测量电压的仪表，故A正确；
B、电流表是用来测量电流的仪表，故B错误；
C、验电器是用来检验物体是否带电的仪器，故C错误；
D、电能表是用来测量某用户消耗电能多少的仪表，故D错误；
故选：A。
【点评】此题考查了电压表、电流表、验电器和电能表的作用，是一道基础题。
8．图示电路中各元件完好，a、b、c、d、e、f为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表示数为0；开关断开时，电压表有示数。则与电压表相连的两个接线柱可能是（　　）

A．a和b B．c和d C．a和f D．e和f
【分析】用电压表判断电路故障，电压表有示数说明电压表与电源的两端相连；电压表没有示数，说明电压表与电源的两端不相连，或电压表被短路。
【解答】解：
图示电路中各元件完好，电压表有示数说明电压表与电源的两端相连；电压表没有示数，说明电压表与电源的两端不相连，或电压表被短路；
A、将电压表接在a和b之间，开关闭合时，电压表测电阻两端的电压，电压表有示数；开关断开时，整个电路断路，电压表没有示数，故A不符合题意；
B、将电压表接在c和d之间，开关闭合时，电压表测变阻器两端的电压，电压表有示数；开关断开时，整个电路断路，电压表没有示数，故B不符合题意；
C、将电压表接在a和f之间，电压表直接与电源两端相连，开关断开或闭合时，电压表都有示数，故C不符合题意；
D、将电压表接在e和f之间，开关闭合时，电压表被短路，没有示数；开关断开时，电压表与电源两端相连，电压表有示数，故D符合题意。
故选：D。
【点评】应用电压表判断电路故障，电压表无示数，可能是电压表并联部分短路或电路其它部分存在断路，电压表与电源正负极不能相连接；判断电路故障应根据电路结构结合电压表示数综合分析，作出判断。
9．实验课上，一位同学选“0﹣3V”量程的电压表测量电压，但另一同学却读数为12V，则实际上测得的电压应该是（　　）
A．1.2V B．24V C．0.24V D．2.4V
【分析】对于电压表首先要弄清楚接的是哪一个量程，再认识一个大格表示多少和一个小格表示多少，然后根据示数读出来即可。
【解答】解：电压表用0～3V量程时，一大格表示1V，里面有10个小格，其分度值为0.1V；用0～15V量程时，一大格表示5V，里面有10个小格，其分度值为0.5V．根据上述分析可以看出，0～15V量程的示数是0～3V量程示数的5倍，因此当某同学读数为12V时，说明其读错了量程，实际电压应为＝2.4V。
故选：D。
【点评】电压表是初中物理中基本的测量工具，使用前要观察它的量程和分度值。读数时视线与刻度垂直。要分析两个量程之间的关系后，才能够得出正确答案。
10．在如图所示的电路中，当开关闭合时，能用电压表测出L2两端电压的是（　　）
A． B．
C． D．
【分析】由电压表的使用方法可知：电压表测量L1两端电压，因此电压表必须并联在L1的两端。
【解答】解：
A、此时电压表串联在电路中，故A错误；
B、此电路是串联，电压表测量的是总电压，故B错误；
C、电压表并联在L1的两端，测量的是L1的两端的电压，故C错误；
D中，两个灯泡并联，所以此时电压表可以看做测量的是L1的两端的电压，也可以看做是测量的总电压，故D正确。
故选：D。
【点评】本题考查电压表的正确使用方法的掌握情况，并且会判断出电压表测量的电压值。
二．多选题（共5小题）
11．10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是（　　）
A．100mA B．10mA C．0.1A D．1000mA
【分析】在串联电路中，电流只有一条流通路径，电路中处处电流相等，据此分析回答。
【解答】解；小灯泡是“串联”的，在串联电路中处处电流相等，若某处的电流是100mA，那么，通过每只灯泡的电流都是100mA，合0.1A；
故选：AC。
【点评】本题考查了串联电路的电流规律，属于对基础知识的考查。
12．在探究并联电路电流关系的活动中，某同学连好如图所示的电路后，用电流表测出a、b、c三处的电流分别为Ia＝1A、Ib＝0.4A、Ic＝0.6A，并将数据记录在表格中，则下一步应该做的（　　）

A．改变电源电压，再测出几组电流值
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．改变电流表的量程或换电流表再测几次
【分析】物理实验不能只由一次实验得出规律。实验中只有一组数据，具有偶然性，应换用不同规格的实验器材进行多次实验，多次测量，使实验结论具有普遍性。
【解答】解：只进行一次实验，只根据一次实验数据就得出结论，实验结论不具有普遍性，为得出普遍结论，
做完一次实验，得出数据后，应依次换用不同规格的实验器材或改变电源电压，进行多次实验，测出多组实验数据；
然后再分析数据得出结论，使实验结论具有普遍性，故AC正确，BD错误；
故选：AC。
【点评】研究串联电路电流时，灯泡的规格相同，会得出电流相等的结论，这只是个特殊情况，不是普遍规律，应换用不同规格的灯泡多次测量，得出普遍规律。
13．下列说法正确的是（　　）
A．静电现象总是对我们有害的
B．无论正电荷还是负电荷的定向移动都能形成电流
C．我们在串并联电路的连接过程中，一定要从电源的正极开始连接，且开关必须断开
D．一单缸4冲程汽油机的飞轮转速为3000r/min，则1s内该汽油机活塞做功25次
【分析】静电现象对我们有害也有利；
电荷的定向移动形成电流；正电荷定向移动的方向是电流的方向；
我们在串并联电路的连接过程中，不一定要从电源的正极开始连接，但是开关必须断开；
一单缸4冲程汽油机的飞轮转速为3000r/min，则1s内转50转，飞轮两转为一个周期，一个周期做做一次，故该汽油机活塞做功25次。
【解答】解：A、静电现象对我们有害也有利，如避雷针、静电除尘等就是有利的，A错误；
B、电荷的定向移动形成电流，所以无论正电荷还是负电荷的定向移动都能形成电流，B正确；
C、我们在串并联电路的连接过程中，不一定要从电源的正极开始连接，但是开关必须断开，C错误；
D、一单缸4冲程汽油机的飞轮转速为3000r/min，则1s内转50转，飞轮两转为一个周期，一个周期做功一次，故该汽油机活塞做功25次，D正确。
故选：BD。
【点评】本题考查静电现象、电流的方向、电流的形成、热机，知识点较多，属于中等题。
14．下列数据中最符合实际的是（　　）
A．一节新干电池的电压为1.5V
B．今天教室内的气温约为60℃
C．温度降低到零摄氏度时，物体将不再具有内能
D．对人体的安全电压为不高于36V
【分析】首先要对选项中涉及的几种物理量有个初步的了解，再与生活实际相联系，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解：A、一节新干电池的电压为1.5V，故A正确；
B、教室内的气温一般在35℃以下，达不到60℃，故B错误；
C、任何物体在任何温度下都具有内能；故C错误；
D、对人体的安全电压为不高于36V；故D正确；
故选：AD。
【点评】此题考查对生活中常见物理量的认识，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
15．如图所示的电路中，能用电压表正确测出灯L1两端电压的是（　　）
A． B．
C． D．
【分析】电压表的正确使用方法：①连接电压表的时候，电流要从正接线柱入，负接线柱出；②电压表正确测出灯L1两端电压，则电压表与灯L1并联。
【解答】解：
A、由图可知，电压表测的是两灯串联的总电压，或电源电压，故A错误。
B、由图可知，电压表接到了L1的两端，且正负接线柱正确，故B正确。
C、由图可知，电压表接到了L2的两端，测的是L2的两端电压，故C错误。
D、由图可知，电压表与L1并联，正负接线柱正确，故D正确。
故选：BD。
【点评】本题只要注意电压表的正负接线柱是否连接正确，电压表与L1是否并联即可。
三．填空题（共5小题）
16．两盏不同型号的小灯泡L1、L2，并联时通过它们的电流比为2：3，如果将灯L1、L2与另一个小灯泡L3组成串联电路，则通过L1、L2的电流比为　1：1　。
【分析】串联电路中，各处电流相同，所以当两只灯泡串联时，通过它们的电流相同。
【解答】解：两只小灯泡L1、L2串联在电路中，通过它们的电流相等。则通过L1、L2的电流比为1：1。
故答案为：1：l。
【点评】此题考查了串联电路的电流规律，是一道基础题目。
17．小星同学用如图所示电路研究串联电路特点，闭合开关后，发现灯L1较亮，灯L2较暗。他对这一现象的解释是：电流从电源正极出发，经过灯L1、灯L2，电流逐渐变小，所以灯L1较亮，灯L2较暗。小欢认为小星的解释是错误的，她只利用图中的器材设计了一个实验，并根据实验现象说明小星的解释是错误的。请你完成下列问题：
（1）在虚线方框画出小欢所设计的实验电路图。
（2）根据实验现象简要说明小星的解释是错误的。

【分析】决定灯泡亮暗程度的是灯泡的实际功率，实际功率大则灯亮，实际功率小则灯暗，此题可用串联电路的电流处处相等的结论来反驳小星的结论。
【解答】解：（1）小欢认为“电流从电源正极出发，经过灯L1、灯L2，电流逐渐变小，所以灯L1较亮，灯L2较暗”，我们可以交换一下这两个灯的位置，让电流先经过灯L2，后经过灯L1，观察两个灯泡的亮度情况；电路图如下：

（2）根据上图连接后，仍然会出现灯L1较亮，灯L2较暗的现象，因为在串联电路中，电流从电源正极出发，经过灯L1、灯L2，但电流处处相等，所以小星的解释是错误的。
【点评】（1）亮度指的是灯泡的实际功率，不是额定功率，额定功率大的灯实际功率不一定大；
（2）串联电路中，电流处处相等，根据电功率的计算公式P＝I2R，灯L1较亮，灯L2较暗，是因为灯L1的电阻比L2的电阻大的缘故。
18．工厂里经常使用静电除尘技术，用一块带电的金属板，把浮尘吸附在金属板上，静电除尘的原理是　带电体能够吸引轻小物体　。毛皮与橡胶棒摩擦后，用毛皮靠近轻小球，轻小球被排斥，则该轻小球带　正　电。
【分析】根据带电体能够吸引轻小物体分析静电除尘的原理。人们规定，用毛皮摩擦过的橡胶棒带负电，用丝绸摩擦过的玻璃棒带正电。
【解答】解：静电除尘技术，用一块带电的金属板，把浮尘吸附在金属板上。因此静电除尘的原理是带电体能够吸引轻小物体。毛皮与橡胶棒摩擦后，毛皮带正电，用毛皮靠近轻小球，轻小球被排斥，则该轻小球带正电。
故答案为：带电体能够吸引轻小物体；正。
【点评】（1）记住正电荷和负电荷的规定。掌握电荷间的作用。
（2）排斥的物体带有同种电荷，吸引的可能带有异种电荷，可能带电体吸引不带电体。
19．填写下列电压最接近的数值：
①一节新的干电池的电压为　1.5　 V；
②三节铅蓄电池串联的总电压为　6　 V；
③正常情况下人体的安全电压为　不高于36　 V。
【分析】根据对常见电压值及串联电源电压规律的掌握作答。
【解答】解：①一节标准新干电池的电压为1.5V；
②一节新铅蓄电池的电压是2V，电池串联总电压等于每节电池电压之和，所以三节铅蓄电池串联的总电压为3×2V＝6V；
③经验证明，只有不高于36V的电压对人体才是安全的。
故答案为：①1.5；②6；③不高于36。
【点评】此题考查的是我们对常见电压值的记忆。需要清楚的是，人体安全电压是“不高于36V”，而不是“等于36V”或“低于36V”。
20．如图所示，在两只灯泡L1和L2并联的电路中，a、b表示电压表和电流表，则可判断：a是　电压　表；b是　电流　表。

【分析】（1）电流表与被测用电器串联，并且在电路中相当于导线，去掉后对电路有影响；
（2）电压表与被测用电器并联，在电路中相当于开路，去掉后对电路没有影响。
【解答】解：由图可知，a与两灯泡并联，所以a是电压表，b与灯泡L2串联，所以是电流表。
故答案为：电压；电流。
【点评】（1）填电表题，根据连接方式填，并联处填电压表，串联处填电流表；
（2）填电表题实际上就是判断串并联的过程，这类题还可以采用假设法，假设圆圈处去掉，判断对电路是否有影响，有影响就填电流表，无影响就填电压表。
四．实验探究题（共1小题）
21．小林用如图所示电路研究串联电路特点，闭合开关后，发现灯L1较亮，灯L2较暗。他对这一现象的解释是：电流从电源正极出发，经过灯L1、灯L2，电流逐渐变小，所以灯L1较亮，灯L2较暗。小欢认为小林的解释是错误的，她只利用图中的器材设计了一个实验，并根据实验现象说明小林的解释是错误的。请你完成下列问题：
（1）在虚线框中，画出小欢所设计的实验电路图。

（2）根据实验现象简要说明小林的解释是错误的。　如上图连接后，仍然会出现灯L1较亮，灯L2较暗的现象，因为在串联电路中，电流从电源正极出发，经过灯L1、灯L2，但电流处处相等，所以小林的解释是错误的；即电流相同，电阻不同，电功率不同，亮度不同　。
【分析】决定灯泡亮暗程度的是灯泡的实际功率，实际功率大则灯亮，实际功率小则灯暗，此题可用串联电路的电流处处相等的结论来反驳小林的结论。
【解答】解：（1）小林认为“电流从电源正极出发，经过灯L1、灯L2，电流逐渐变小，所以灯L1较亮，灯L2较暗”，我们可以交换一下这两个灯的位置，让电流先经过灯L2，后经过灯L1，观察两个灯泡的亮度情况；电路图如下：

（2）如上图连接后，仍然会出现灯L1较亮，灯L2较暗的现象，因为在串联电路中，电流从电源正极出发，经过灯L1、灯L2，但电流处处相等，所以小林的解释是错误的；即电流相同，电阻不同，电功率不同，亮度不同。
故答案为：（1）见上图；（2）如上图连接后，仍然会出现灯L1较亮，灯L2较暗的现象，因为在串联电路中，电流从电源正极出发，经过灯L1、灯L2，但电流处处相等，所以小林的解释是错误的；即电流相同，电阻不同，电功率不同，亮度不同。
【点评】（1）亮度指的是灯泡的实际功率，不是额定功率，额定功率大的灯实际功率不一定大；
（2）串联电路中，电流相同，电阻不同，电功率不同，亮度不同。
五．计算题（共1小题）
22．小明做实验时，连接了如图所示电路，闭合开关S时，三个电表的示数分别为0.3A、3V、5V，但当时没有记录清楚每个数据对应哪一个电表，请你根据电路图和记录的数据，分别计算出通过灯L1、灯L2的电流和各自两端的电压。

【分析】由图可知L1与L2串联，电流表测电路中电流，电压表V1测总电压，V2测L1两端电压。
根据串联电路的电流特点可知两灯的电流；
根据串联电路的电压特点分析两电压表示数，从而得到两灯电压。
【解答】解：
由电路图可知，L1与L2串联，电流表测电路中电流，
由串联电路中电流处处相等可知：I1＝I2＝IA＝0.3A；
电压表V1测总电压，V2测L1两端电压，
因串联电路中总电压等于各用电器两端电压之和，
由此可知，总电压U＝5V，
L1两端电压：U1＝3V，
所以L2两端电压：U2＝U﹣U1＝5V﹣3V＝2V。
答：通过L1和L2灯的电流都是0.3A，L1两端电压为3V，L2两端电压为2V。
【点评】本题考查串联电路的电流和电压特点的应用，解题的关键是正确分析连接方式和各电表所测物理量。
六．解答题（共1小题）
23．认真观察分析电路图并解答下面的问题：
（1）如果要使灯L1L2串联，则应关闭或断开哪几个开关？
（2）如果串联时电流表的示数为0.25A，则通过L1的电流I1和通过L2的电流I2是多少？
（3）闭合或断开哪几个开关，灯L1L2构成并联？
（4）如果并联时电流表的示数I为0.8A，通过L1的电流I1为0.35A，计算得出通过L2的电流I2。

【分析】解决此题要知道两灯泡首尾相连在电源两端是串联，如果并联，即让灯泡的两端分别连在一起，结合电路图选择合适的开关组合，组成题目要求的灯泡连接方式；
串联电路中，电流处处相等；并联电路中，各支路电流之和等于干路电流。
【解答】解：（1）当闭合开关S2，断开开关S1、S3时，电流从电源正极出发后依次经过两盏灯泡，则它们是串联在一起的；
（2）已知两盏灯泡是串联在一起的，故通过两盏灯泡的电流是相等的，即都等于电流表的示数，I1＝I2＝0.25A；
（3）当闭合开关S1、S3，断开开关S2时，两盏灯泡的两端分别连在一起，电流分别经过两盏灯泡后回到电源的负极，它们这种连接方式是并联；
（4）并联电路中，各支路电流之和等于干路电流，故通过L2的电流I2＝I﹣I1＝0.8A﹣0.35A＝0.45A；
答：（1）闭合S2，断开S1S3；
（2）I1＝I2＝0.25A；
（3）断开S2闭合S1S3，灯L1L2构成并联
（4）电流I2＝0.45A。
【点评】解决此题的关键是理解串、并联电路的特点，会连接简单的串并联电路，知道串联电路与并联电路的电流规律。
