第六节 互感和自感
人教版选修3-2

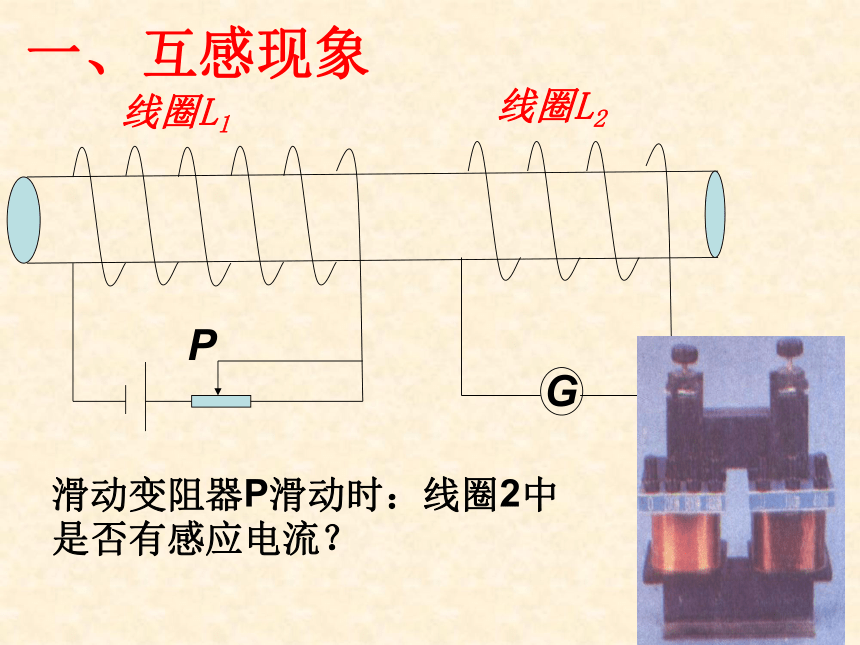

滑动变阻器P滑动时：线圈2中
是否有感应电流？
一、互感现象
二、自感现象
1、由于导体本身的电流发生变化而产生的电磁感应现象，叫自感现象。(“自我感应”)
2、自感现象中产生的电动势叫自感电动势。
演示1
A2 先亮 A1 后亮

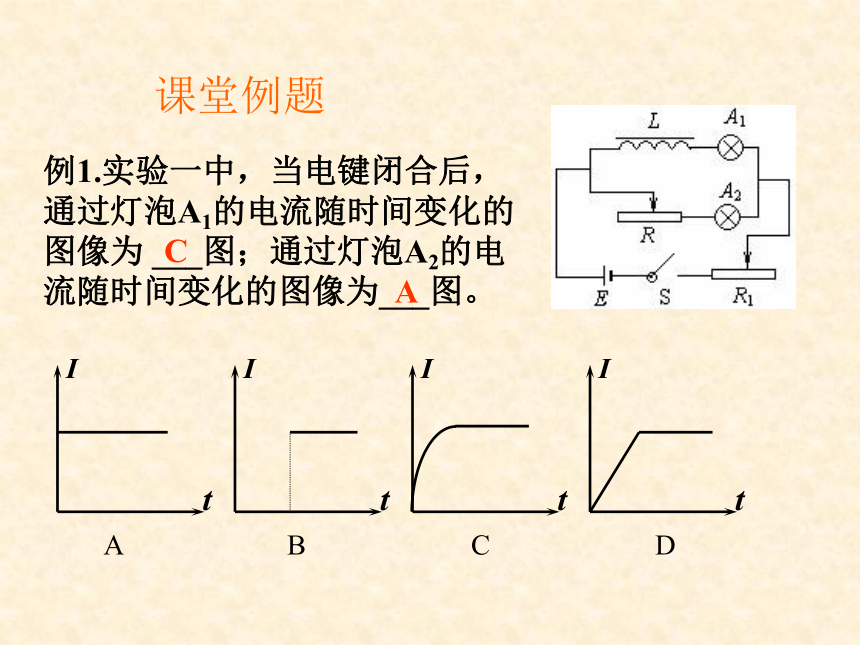

例1.实验一中，当电键闭合后，通过灯泡A1的电流随时间变化的图像为 ___图；通过灯泡A2的电流随时间变化的图像为___图。
A B C D
C
A
课堂例题
演示2

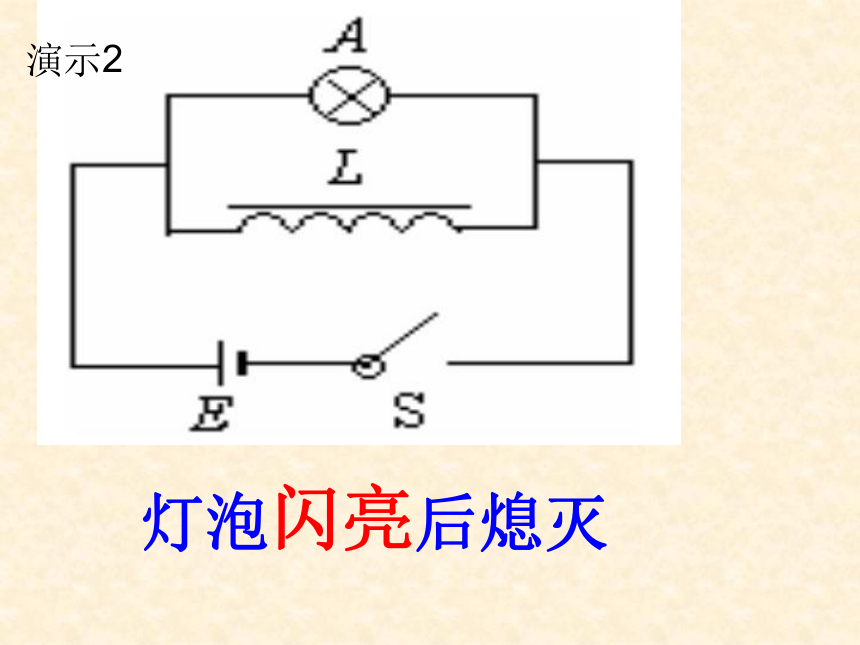

灯泡闪亮后熄灭
例2.在实验二中，若线圈L的电阻RL与灯泡A的电阻RA相等，则电键断开前后通过线圈的电流随时间的变化图像为___图，通过灯泡的电流随时间的变化图像为___图；
若RL远小于RA，则电键断开前后通过线圈的电流随时间的变化图像为__图，通过灯泡的电流图像为__图。
A B C D
A
C
B
D
课堂例题
三、自感系数
1、自感电动势的大小：与电流的变化率成正比
2、自感系数 L－简称自感或电感
（1）决定线圈自感系数的因素：
（2）自感系数的单位：亨利，简称亨，符号是 H。
常用单位：毫亨（m H） 微亨（μH）
实验表明，线圈越大，越粗，匝数越多，自感系数越大。另外，带有铁芯的线圈的自感系数比没有铁芯时大得多。
3、自感物理意义：描述线圈产生自感电动势的能力
四、磁场的能量
问题：在断电自感的实验中，为什么开关断开后，灯泡的发光会持续一段时间？甚至会比原来更亮？试从能量的角度加以讨论。
开关闭合时线圈中有电流，电流产生磁场，能量储存在磁场中，开关断开时，线圈作用相当于电源，把磁场中的能量转化成电能。
学以致用：
例1：关于自感现象，下列说法正确的是（ ）
A、感应电流一定和原电流方向相反
B、线圈中产生的自感电动势较大时，其自感系数
一定较大
C、对于同一线圈，当电流变化较快时，线圈中的
自感系数较大
D、对于同一线圈，当电流变化较快时，线圈中的
自感电动势也较大
D

例2、如图所示，L为自感系数较大的线圈，电路稳定后小灯泡正常发光，当断开电键的瞬间会有
A 、 灯A立即熄灭
B 、 灯A慢慢熄灭
C 、 灯A突然闪亮一下再慢慢熄灭
D 、 灯A突然闪亮一下再突然熄灭
A
例3.如图所示，两个电阻均为R，电感
线圈L的电阻及电池内阻均可忽略不计，
S原来断开，电路中电流 ，
现将S闭合，于是电路中产生了自感电动势，
此自感电动势的作用是（ ）
使电路的电流减小，最后 减小为零
有阻碍电流增大的作用，最后电流小于
有阻碍电流增大的作用，因而电流总保持不变
有阻碍电流增大的作用，但电流最后还是变为
D
例4：如图所示，电路甲、乙中，电阻R和自感线圈L的
电阻值都很小，接通S，使电路达到稳定，灯泡D
发光。则（ ）
A．在电路甲中，断开S，D将逐渐变暗
B．在电路甲中，断开S，D将先变得更亮，然后渐渐变暗
C．在电路乙中，断开S，D将渐渐变暗
D．在电路乙中，断开S，D将变得更亮，然后渐渐变暗
AD
一、互感现象
二、自感现象
1、由于导体本身的电流发生变化而产生的电磁感应
现象，叫自感现象。
当一个线圈中电流变化，在另一个线圈中产生感应电动势的现象，称为互感。
应用：变压器
2、① 通电自感 产生的感应电动势阻碍自身电流的增大
② 断电自感 产生的感应电动势阻碍自身电流的减小
三、自感系数
2、自感系数L：与线圈的大小、形状、圈数及有无铁芯有关
小结
