人教九年级物理 20.3《电磁铁-电磁继电器》课件17PPT

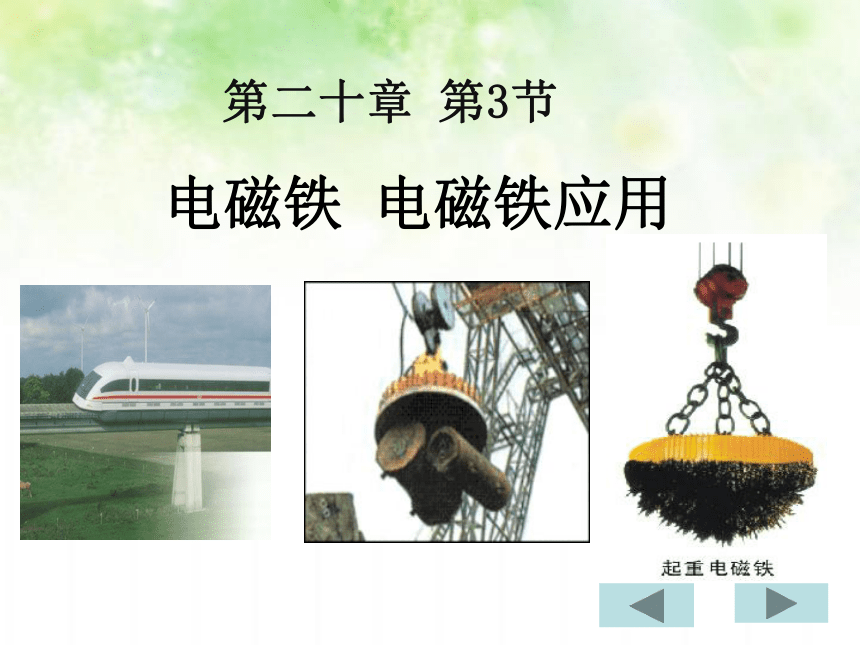

电磁铁 电磁铁应用
第二十章 第3节

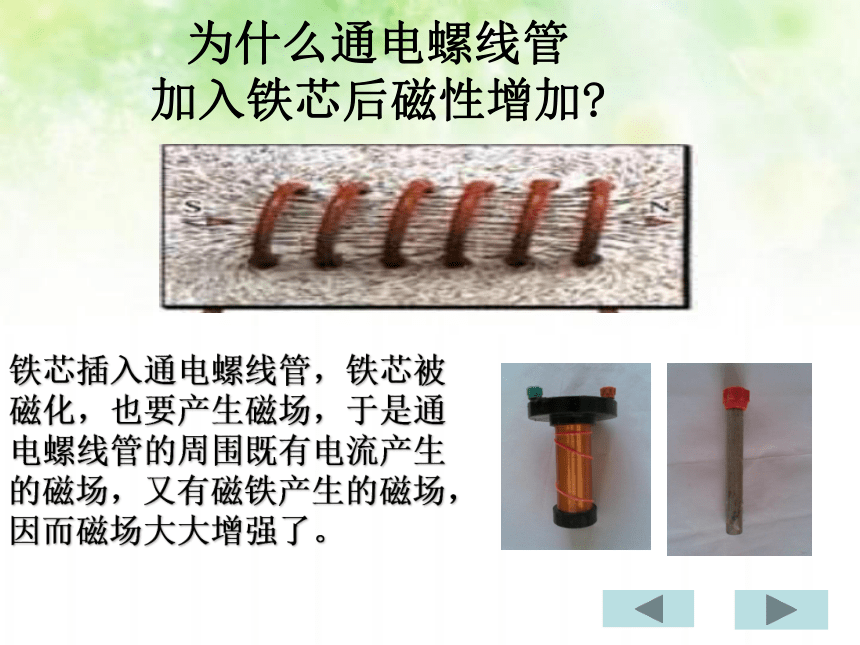

为什么通电螺线管
加入铁芯后磁性增加?
铁芯插入通电螺线管，铁芯被
磁化，也要产生磁场，于是通
电螺线管的周围既有电流产生
的磁场，又有磁铁产生的磁场，
因而磁场大大增强了。

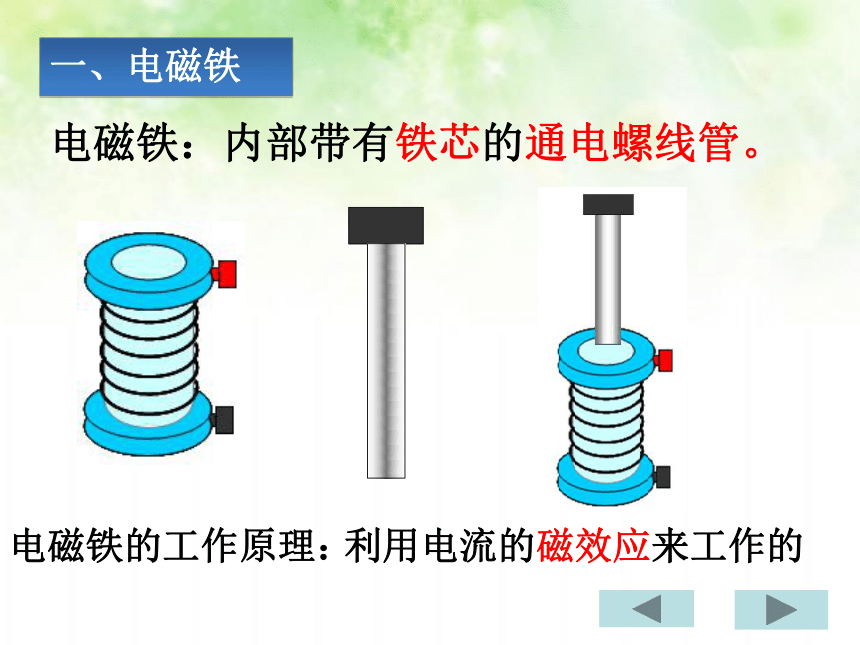

电磁铁：内部带有铁芯的通电螺线管。
电磁铁的工作原理：
利用电流的磁效应来工作的

一、电磁铁

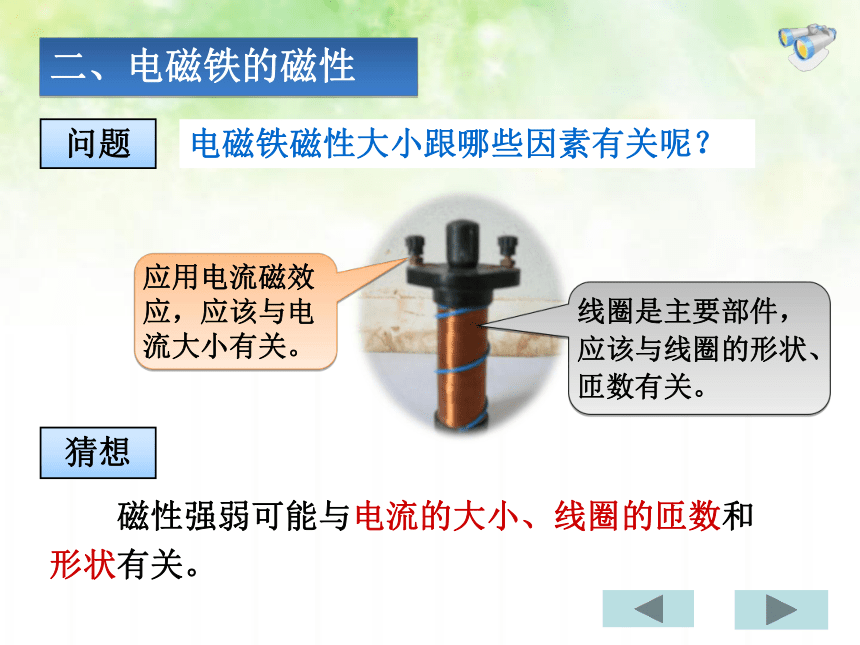

电磁铁磁性大小跟哪些因素有关呢？
　　磁性强弱可能与电流的大小、线圈的匝数和形状有关。
应用电流磁效应，应该与电流大小有关。
线圈是主要部件，应该与线圈的形状、匝数有关。
二、电磁铁的磁性
问题
猜想

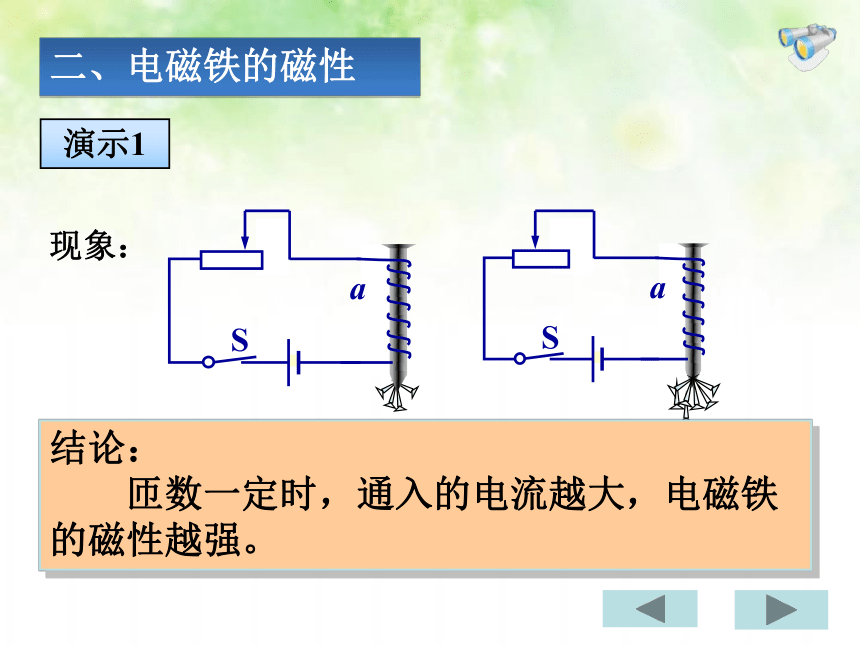

二、电磁铁的磁性
演示1
结论：
　　匝数一定时，通入的电流越大，电磁铁的磁性越强。
现象：
现象：
　　
S

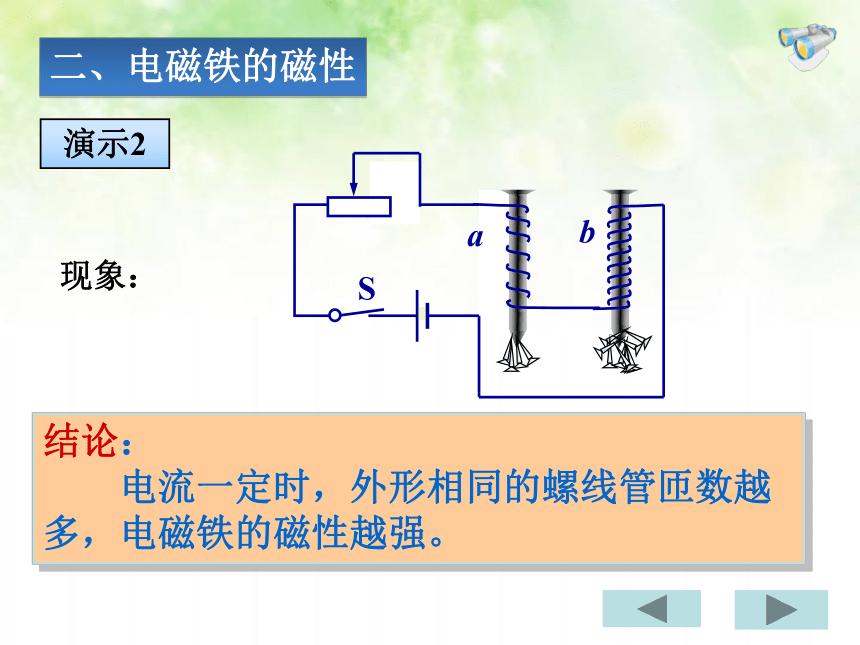

二、电磁铁的磁性
演示2
结论：
　　电流一定时，外形相同的螺线管匝数越多，电磁铁的磁性越强。

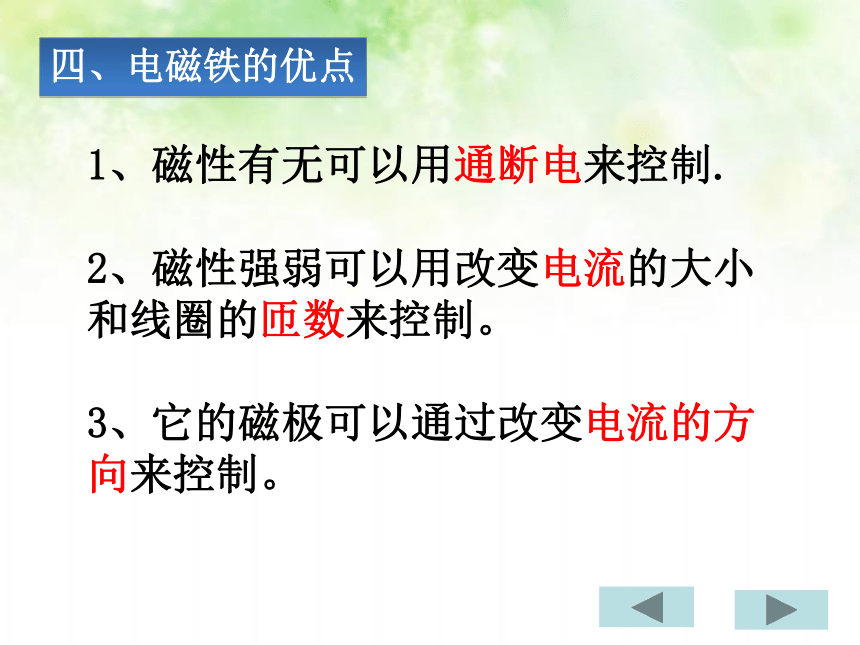

1、磁性有无可以用通断电来控制.

2、磁性强弱可以用改变电流的大小和线圈的匝数来控制。

3、它的磁极可以通过改变电流的方向来控制。
四、电磁铁的优点
三、电磁铁的应用
　　磁悬浮列车所用的磁体大多是通有强大电流的电磁铁。是一种靠安装在车厢和轨道上的磁体的相互作用悬浮和高速运动的，由于磁力使其悬浮在轨道上方几厘米高度，行走时不需接触轨道，因此只受来自空气的阻力。磁悬浮列车的最高速度可达每小时500 km以上。
　　2003年，上海浦东机场到市区的磁悬浮铁路成为我国第一条正式投入运营的磁悬浮铁路。
三、电磁铁的应用
　　在生活中，我们经常看到一些大型机器在工作（如大型吊车），而它们的电流可达几十安、上百安，直接控制或操作是很危险的，那怎么才能控制这些强大的电流？
三、电磁铁的应用
构造
主要部分的作用：
电 磁 铁：
衔 铁：
弹 簧：
触 点：
1、电磁继电器的部件作用
A
C
B
通电时产生磁性，吸下衔铁
和动触点连在一起，带动动触点上下运动
电磁铁磁性消失时，带动衔铁弹离电磁铁
相当于被控制电路的开关
电路组成
低压控制电路
高压工作电路
电磁继电器工作时，电路分为哪两部分？
控制电路包括 、 、 。
工作电路包括 、 、 。
（高压）电源
触点
用电器
（低压）电源
开关
电磁铁
工作过程动画
　　1．图中是一种水位自动报警器原理图。试说明它的工作原理。
工作原理：闭合开关,电流通过电磁铁,由磁铁产生磁性吸引弹性片,使铁锤打击铁铃而发出声音,同时电路断开,电磁铁失去磁性,由于弹性片的弹性,使电路又重新闭合。上述过程循环重复,电铃持续发生声音。
电铃
三、电磁铁的应用
　　3．图中是直流电铃的原理图。B是衔铁，A是弹性片。试说明它的工作原理。
