第十九章 生活用电
第2节 家庭电路中电流过大的原因

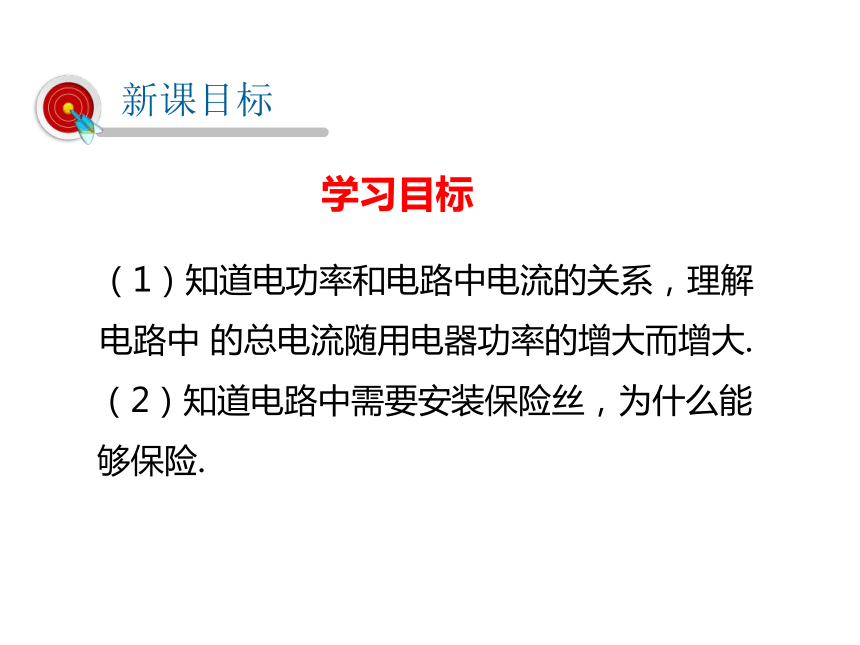

学习目标
（1）知道电功率和电路中电流的关系，理解电路中 的总电流随用电器功率的增大而增大.
（2）知道电路中需要安装保险丝，为什么能够保险.

新课目标

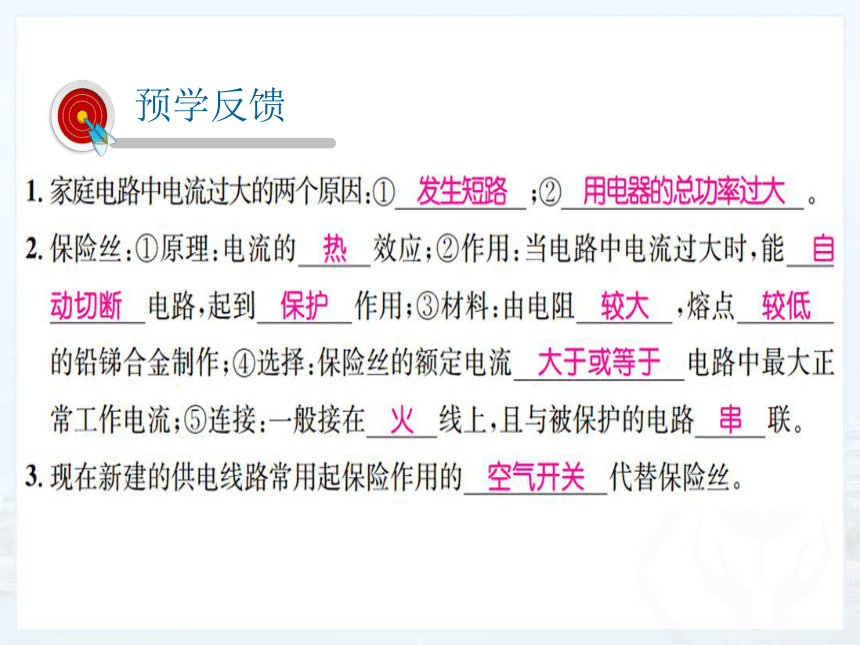

预学反馈

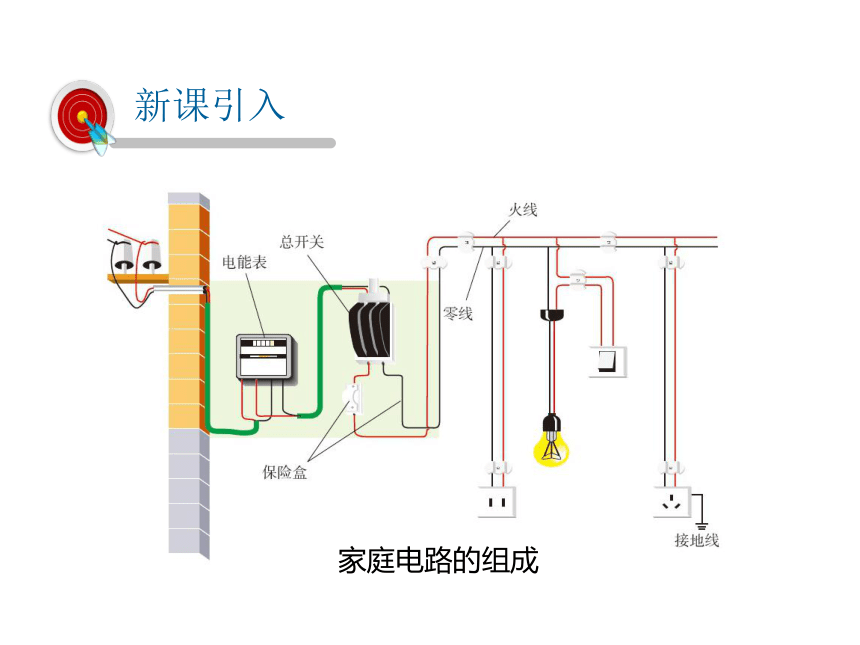

家庭电路的组成

新课引入

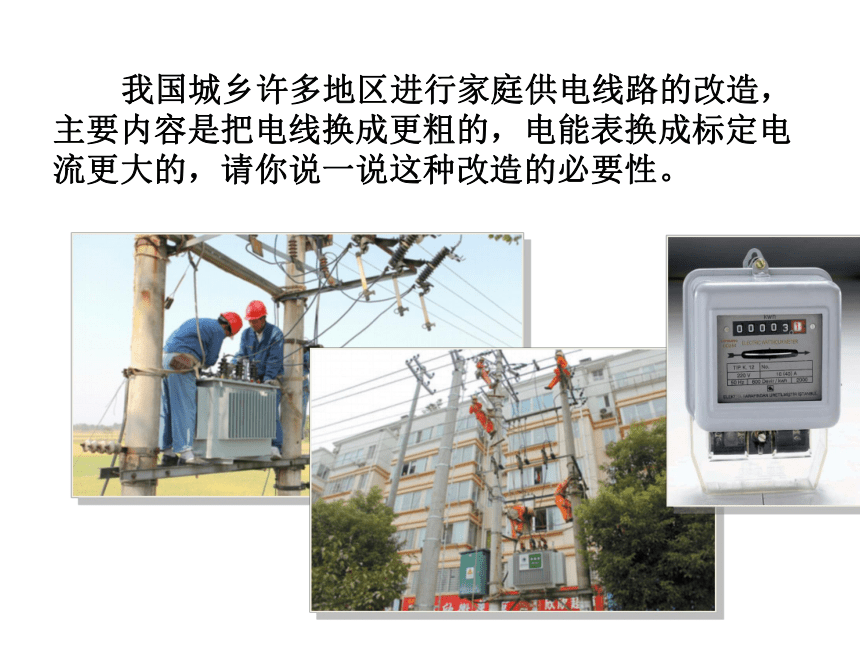

我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线换成更粗的，电能表换成标定电流更大的，请你说一说这种改造的必要性。
　　根据P =UI，可以得到
　　家庭电路中的电压是一定的，U = 220 V，
　　所以 用电器总电功率P 越大，电路中的电流 I 就越大。
　　1．家庭电路中的总功率：
P = P1+ P2 + …+ Pn
　　2．用电器的总功率过大是家庭电路中电流过大的原因之一。

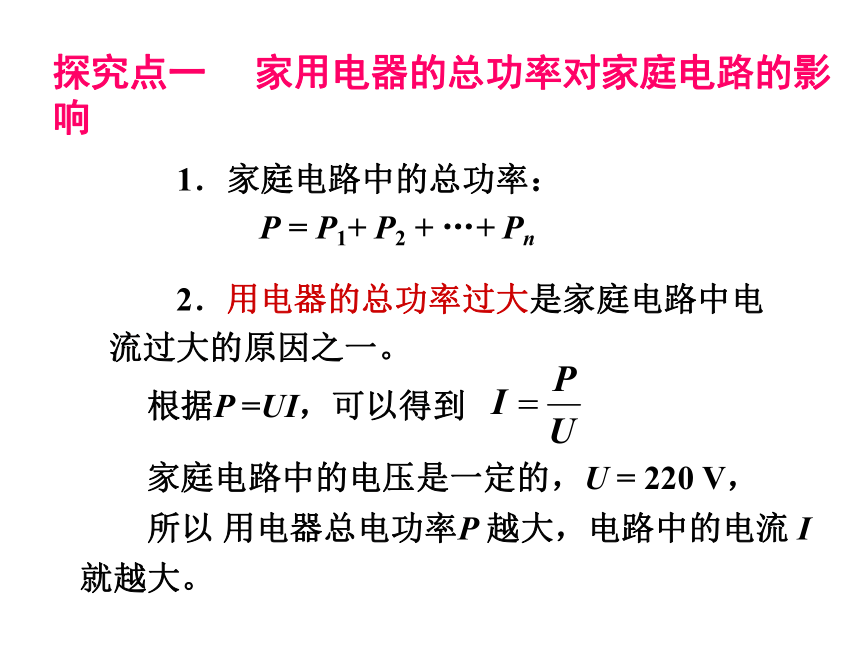

探究点一 　家用电器的总功率对家庭电路的影响
3．用电器的总功率过大的危害
　　 根据焦耳定律可知，电流过大，产生的热量容易引发火灾。




×




。
。
A
B

A

保险丝

。

猜想:开关闭合后会看到什么现象？

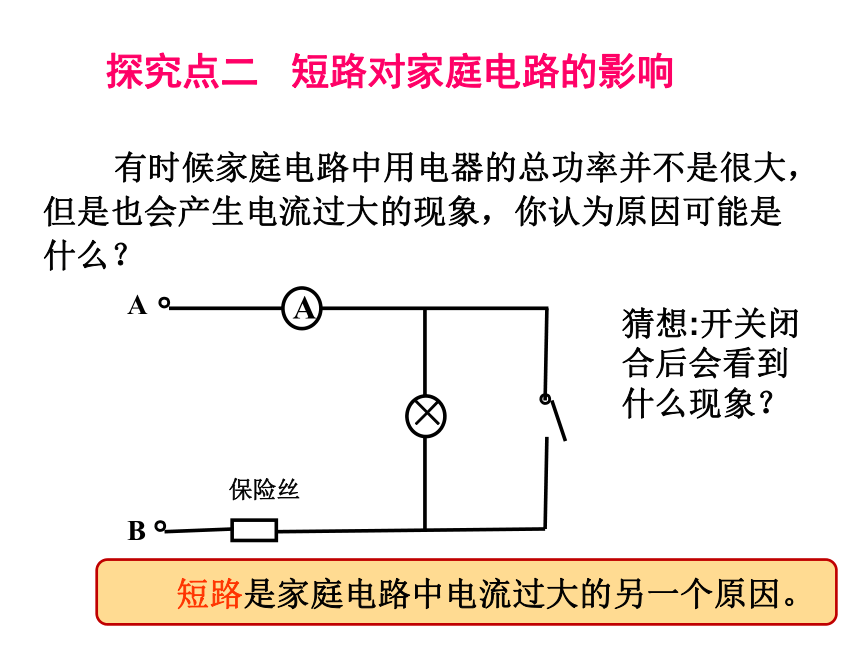

探究点二 短路对家庭电路的影响
　　有时候家庭电路中用电器的总功率并不是很大，但是也会产生电流过大的现象，你认为原因可能是什么？
　　短路是家庭电路中电流过大的另一个原因。

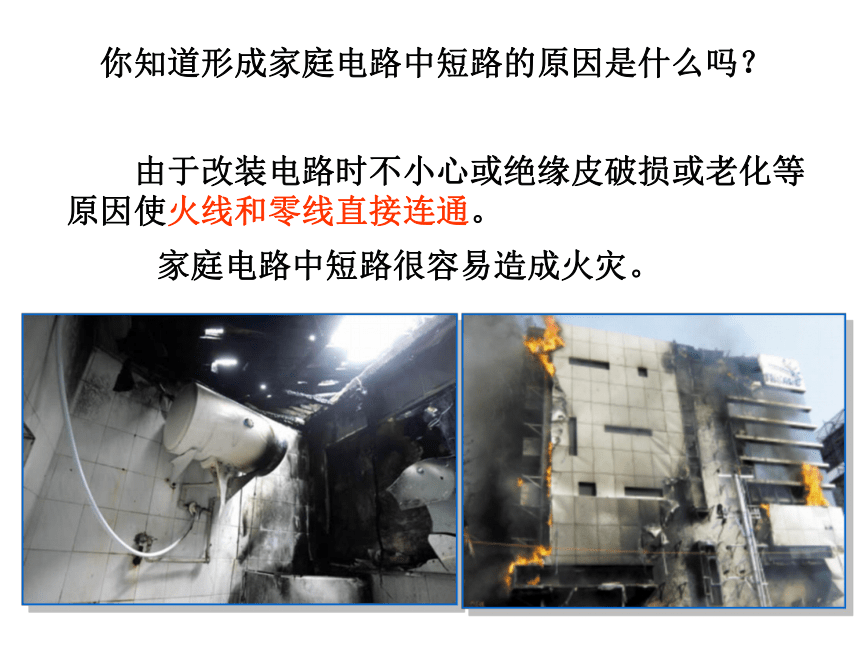

你知道形成家庭电路中短路的原因是什么吗？
　　家庭电路中短路很容易造成火灾。
　　由于改装电路时不小心或绝缘皮破损或老化等原因使火线和零线直接连通。
　　为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。
各种保险丝
探究点三 保险丝的作用
　　1.材料：铅锑合金
　　　　 　　保险丝的电阻比较大，熔点比较低
　 观察保险盒和闸刀开关上的保险丝。
　　你知道保险丝是如何起到“保险”作用的吗？
演示实验
　2.电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
　 3.保险丝应串联在电路中
　　注意：不能用铁丝或铜丝作保险丝 。
保险丝的规格是用额定电流表示的。保险丝越粗，其额定电流越大。一般，保险丝的熔断电流是其额定电流的2倍。
保险丝的选用原则：
应使其额定电流等于或略大于电路中的最大正常工作电流。
4.如何选择合适的保险丝？
5.现在家庭中常用空气开关代替保险丝
当线路发生短路或严重电流过载时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将主触头分断，切断电源。

空气开关
住宅配电箱
家庭电路中电流过大的原因
1.用电器的总功率过大
2.发生短路
保险丝


课堂小结
家庭电路中电流过大的原因：

作用
工作原理
规格
1.小明同学寒假在家看电视时，为了取暖，便将一个电暖气拿出来.当他将插头插入插座中时，听到“啪”的一声，同时从插座中冒出一股黑烟，电视机和电灯也都熄灭……这个现象会导致的结果是( )
A.电视机烧坏了 B.电暖气烧坏了
C.空气开关断开了 D.灯丝烧断了
C

课堂训练
2.家庭电路中保险丝断了，以下原因不可能的
是 （ ） A.家庭中用电器的功率过大
B.拉线开关中的两根导线头相碰
C.保险丝的规格不合适，熔断电流太小
D.插头中的两根导线头相碰
B
3.商场中，一位顾客和一位卖微波炉的售货员出现了不同意见.售货员说，微波炉很省电，用它加热食品花不了多少电费；顾客说，微波炉很费电，他家的微波炉常常“烧保险”.他们各是从什么角度说的？应该怎样用科学术语表达他们的意思？你能解决他们的矛盾吗？
答：售货员说的“省电”指的是电能，意思是工作相同的时间，这个微波炉消耗的电能比其他型号的要少；顾客说的“费电”指的是电功率，意思是因为微波炉的功率很大，在工作时电流很大，很容易超过保险丝的额定电流而造成保险丝熔断.
　４．炎炎夏日即将来临，明明家新购置了一台
1kW的空调。已知他家原有用电器的总功率是
1020W，电能表上标有“220 V 10 A”的字样。请
你通过计算说明：
　　（1）使用这台空调时，通过它的电流是多少？
　　（2）从安全用电的角度考虑，明明家的电路
是否允许安装这样一台空调？
解:（1）空调接入家庭电路使用，电压为220 V。
I1 =　　= 　　　　≈ 4.55 A
P1
U

103 W
220 V

I=I1 +I2=4.55 A+4.64 A=9.19 A
< 10 A
> 2020 W
P =P1+P2=1 000 W +1 020 W=2020 W
　　② 计算用电器的总功率是否超过电能表允许使用的最大功率
　　（2）多种解题方法：
　　① 计算同时使用所有用电器时的总电流是否超过10 A。
P0=UI0=220 V×10 A=2200 W
I2 =　　= 　　　　≈ 4.64 A
P2
U

1020 W
220 V

　　所以，从安全用电的角度考虑，可以安装这样一台空调。
