2019年人教版九年级第十九章第3节安全用电(28张ppt)

第十九章 生活用电
第3节 安全用电

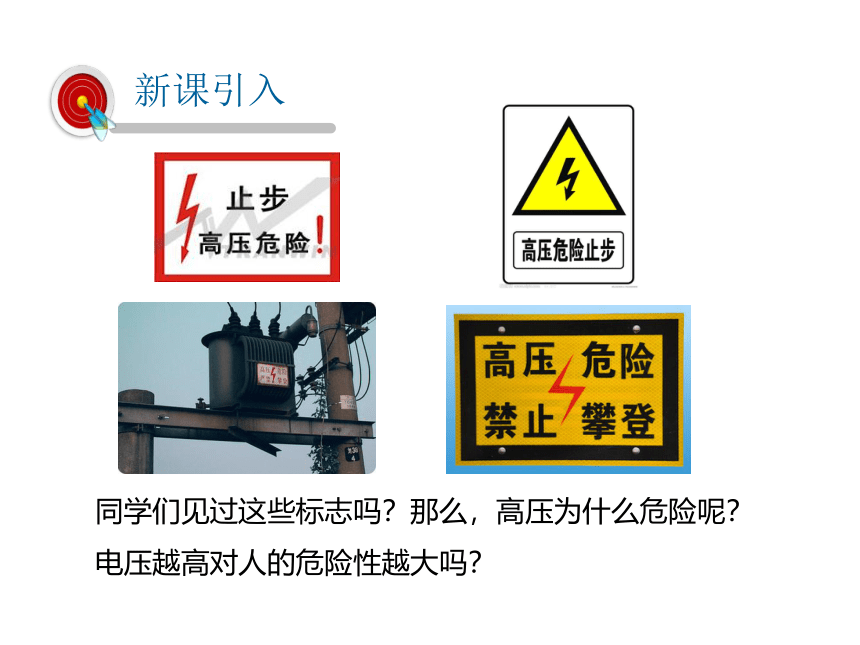

同学们见过这些标志吗？那么，高压为什么危险呢？电压越高对人的危险性越大吗？

新课引入

新课目标

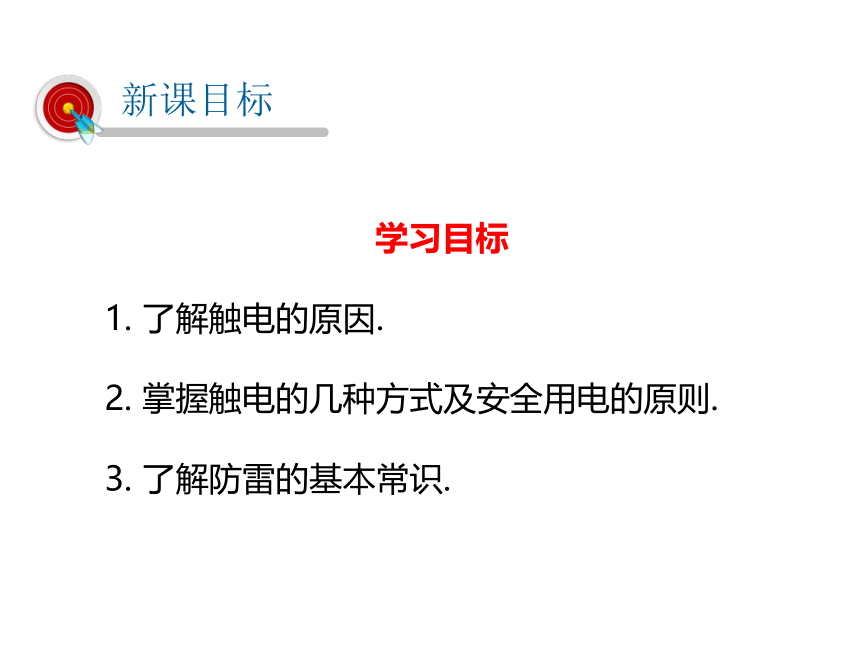

学习目标
1. 了解触电的原因.
2. 掌握触电的几种方式及安全用电的原则.
3. 了解防雷的基本常识.

预学反馈

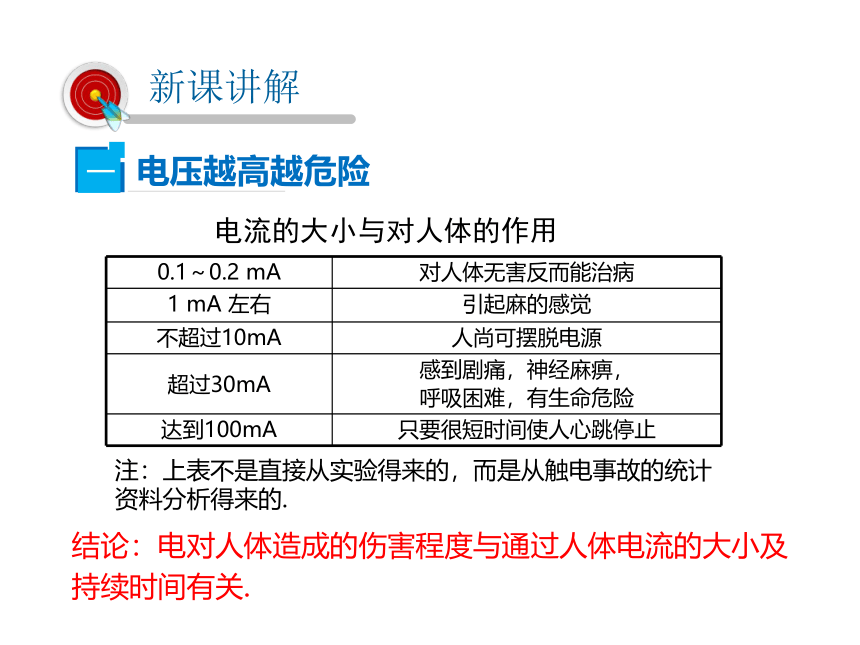

0.1～0.2 mA 对人体无害反而能治病
1 mA 左右 引起麻的感觉
不超过10mA 人尚可摆脱电源
超过30mA 感到剧痛，神经麻痹，
呼吸困难，有生命危险
达到100mA 只要很短时间使人心跳停止

注：上表不是直接从实验得来的，而是从触电事故的统计资料分析得来的.
结论：电对人体造成的伤害程度与通过人体电流的大小及持续时间有关.

电流的大小与对人体的作用

新课讲解



电压越高越危险
一

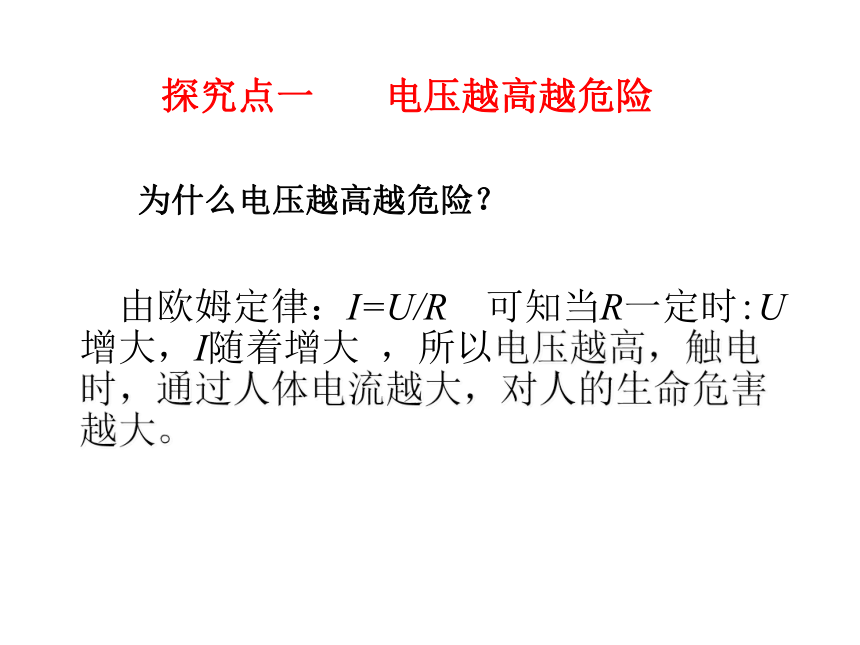

为什么电压越高越危险？
由欧姆定律：I=U/R 可知当R一定时:U增大，I随着增大 ，所以电压越高，触电时，通过人体电流越大，对人的生命危害越大。
探究点一　 电压越高越危险

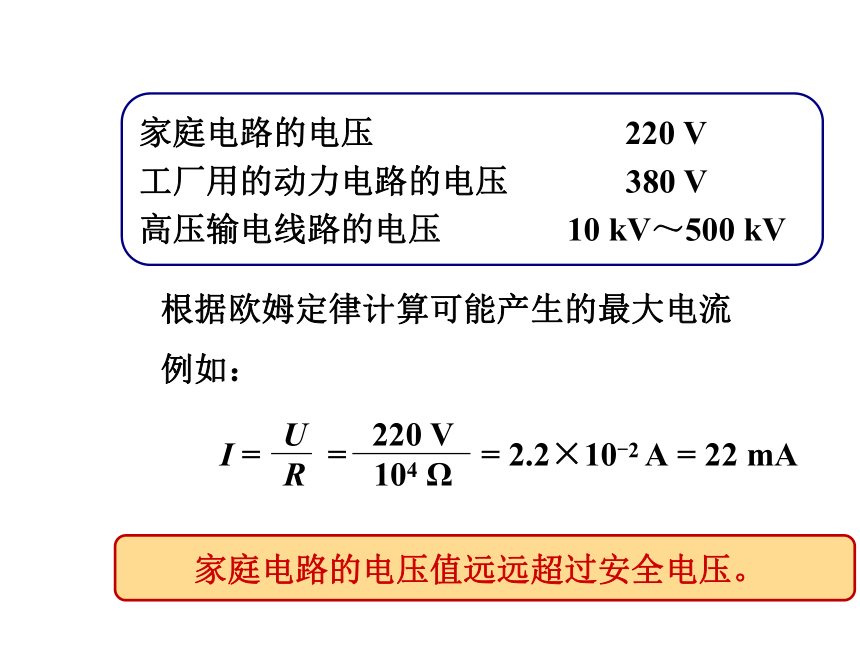

家庭电路的电压 220 V
工厂用的动力电路的电压 380 V
高压输电线路的电压 10 kV～500 kV
　　根据欧姆定律计算可能产生的最大电流
　　例如：
　　家庭电路的电压值远远超过安全电压。
I =　　= 　　　 = 2.2×10-2 A = 22 mA
U
R

220 V
104 Ω

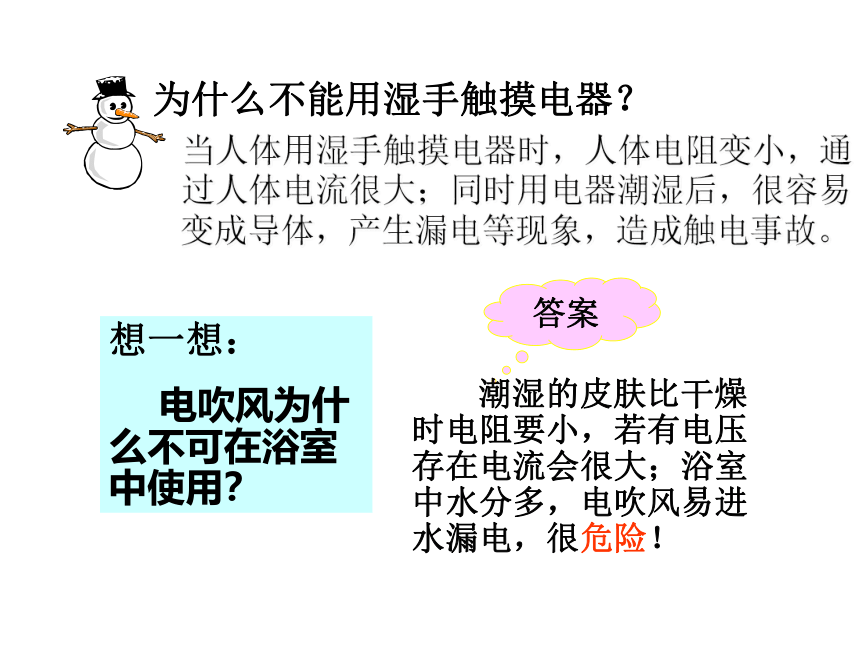

为什么不能用湿手触摸电器？
当人体用湿手触摸电器时，人体电阻变小，通过人体电流很大；同时用电器潮湿后，很容易变成导体，产生漏电等现象，造成触电事故。

想一想：
电吹风为什么不可在浴室中使用？
答案
潮湿的皮肤比干燥时电阻要小，若有电压存在电流会很大；浴室中水分多，电吹风易进水漏电，很危险！

人体接触火线、零线
人体接触火线、大地
1.低压触电
探究点二　 常见的触电事故
跨步电压触电
电弧触电
2.高压触电
高压电很危险。高压输电线路的电压高达几万伏甚至几十万伏，即使不直接接触，也能使人致死。
1.为什么高压线要架在高空？

想想议议
2.除了图示的几种情况外，还有哪些情况可能引起触电？
几种容易引起触电的情况


1.家庭电路中防止触电措施
开关必须接在火线上；
螺丝口灯泡，尾部接火线；
有金属外壳的电器，外壳要接地。
探究点三　 　安全用电原则
　　● 不接触低压带电体，不靠近高压带电体；
　　● 更换灯泡、搬动电器前应断开电源开关；
　　● 不弄湿用电器，不损坏绝缘层；
　　● 保险装置、插座、导线、家用电器等达到使用寿命应及时更换
2.安全用电原则：
3.触电的急救
　　（1）切断电源
　　（2）迅速使触电人摆脱电源
　　乙
　　甲
探究点四　 防雷注意
雷电是大气中一种剧烈的放电现象放电时电流可达几万安甚至十几万安，产生很强的光和声。强大的电流如果通过人体，会导致人立即死亡，如果通过树木、建筑物等，会使它们受到严重的破坏。所以高大的建筑物等要装有避雷装置，确保安全。
高大建筑物的顶部都有针状的金属物,通过很粗的金属线与大地相连，可以防雷，叫做避雷针。
防雷设施—避雷针
现代建筑上的避雷针
高压输电铁塔上的防雷导线
新式避雷针
　　1.不要靠近金属栏杆，各种电器应暂停使用。
　　2.迅速走进屋内，或汽车内。
　　3.不要手持金属杆，金属饰物包括手表也要抛离。
　　4.在高山上，应该找没有积水的凹坑处双脚并拢蹲下。
雷电时应该注意:
3.急救措施
2.安全用电原则
1.触电类型
低压触电
高压触电

单线触电
双线触电

高压电弧触电
跨步电压触电

不靠近高压带电器
不接触低压带电体

切断电源
用绝缘体将触电者与带电体分开


课堂小结
1.以下做法，正确的是（ ）
A.用剪刀或绝缘柄破损的钳子剪带电的导线
B.电线上晾衣服
C.发现有人触电时应立即用手将触电者拉离带电体
D.发现输电线的断头落在地上，不要靠近，更不要去拾
D

当堂训练
2.图中哪些做法能确保安全用电（ ）
A 　　 B 　　 C 　 D
C
3.下列说法不正确的是（ ）
A．在雷雨天，不要到大树下避雨
B．不要用湿布擦亮着的电灯
C．移动电器时，应先使它脱离电源
D．因输电线路短路引发火灾时，应立即泼水灭火

D
4.下列说法中不正确的是（ ）　
A.在照明电路中，开关一定接在火线上
B.有人说只有“高压”才有危险，“低压”没有危险
C.当发生用电事故、火灾或有人触电时，都必须先断开电源，再进行抢救
D.小于等于36伏的电压是安全的电压
B
5．如果高压线断了，落在地上，那么不要靠近，更不能用手去捡，应该派人看守，并赶快找电工处理，这是因为（ ）
A.靠近会造成跨步电压触电
B.高压线会把人吸过去
C.靠近会造成高压电弧触电
D.高压线会把人弹出去
A
　 6.人体接触220V裸线触电，而鸟儿两脚站在高压裸电线上却相安无事，这是为什么（ ）　　 　　　　　　　　　　　　　　　　　
　　A．鸟儿电阻小
　　B．鸟儿干燥不导电
　　C．鸟儿两只脚在同一根线上
　　D．鸟儿体积小
Ｃ
分析：人和鸟都是导体，人站在地上和220V火线接触造成触电事故，高压电线上的电压是指两根高压线之间或高压线与地面之间的电压，鸟儿两只脚站在同一根高压线上且相距很近，两只 脚之间的电压很小，故不会触电.
