第十五章第五节家庭用电导学课件（19张ppt）

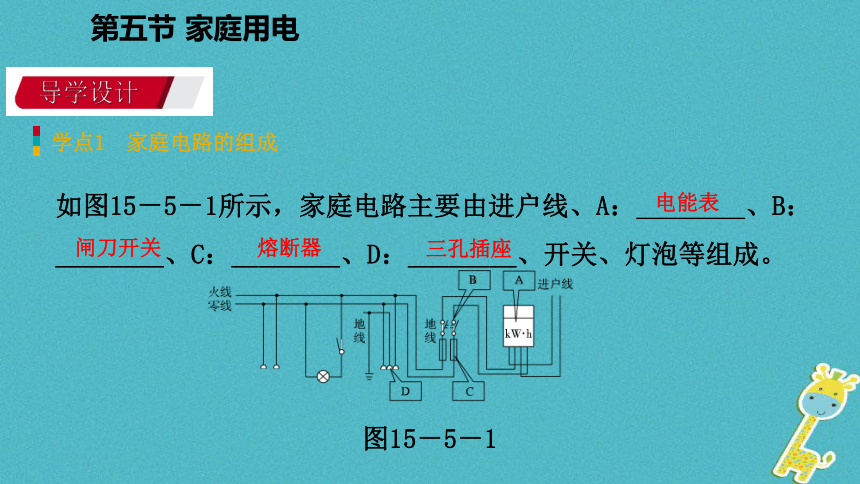

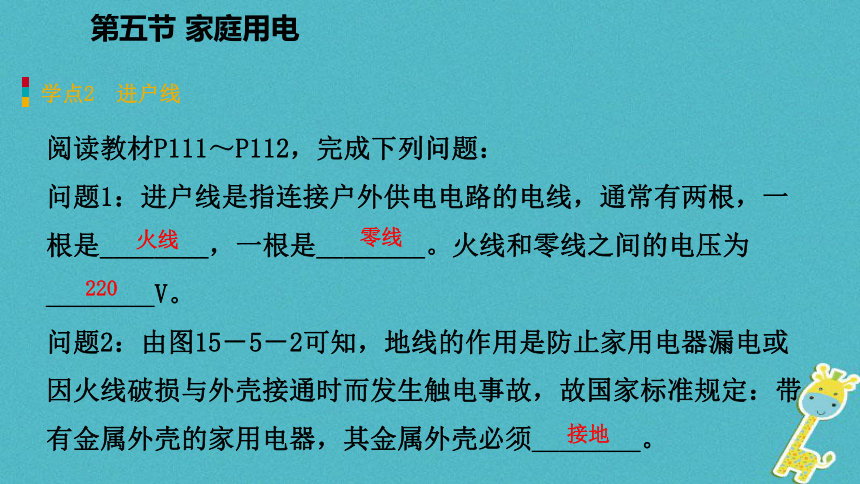

课件19张PPT。第十五章 探究电路第五节 家庭用电第十五章 探究电路第五节 家庭用电学点1　家庭电路的组成 三孔插座电能表闸刀开关熔断器第五节 家庭用电学点2　进户线 阅读教材P111～P112，完成下列问题：
问题1：进户线是指连接户外供电电路的电线，通常有两根，一根是________，一根是________。火线和零线之间的电压为________V。

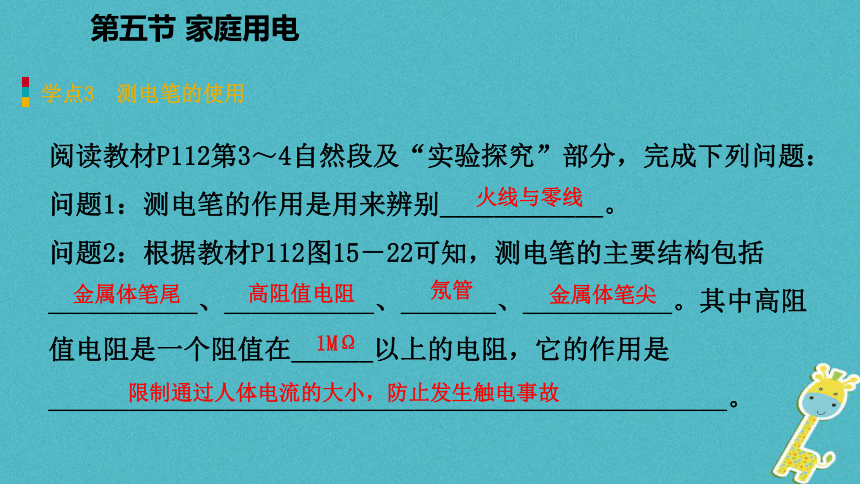

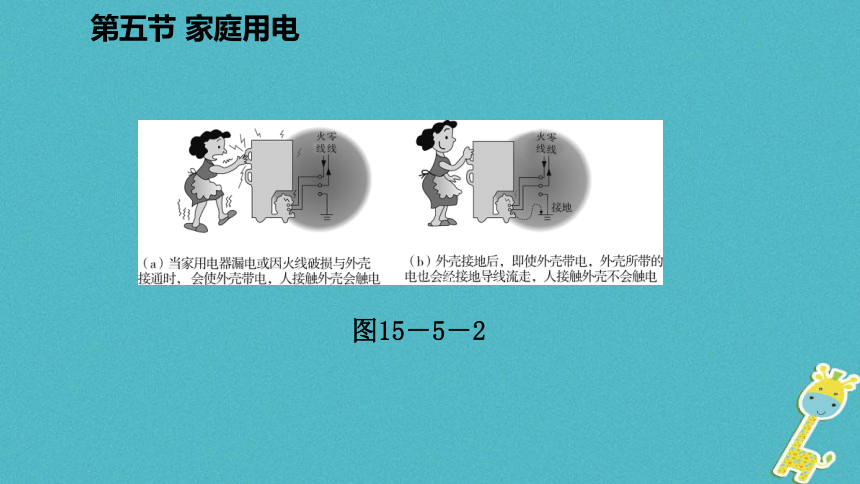

问题2：由图15－5－2可知，地线的作用是防止家用电器漏电或因火线破损与外壳接通时而发生触电事故，故国家标准规定：带有金属外壳的家用电器，其金属外壳必须________。 接地火线零线220第五节 家庭用电第五节 家庭用电学点3　测电笔的使用阅读教材P112第3～4自然段及“实验探究”部分，完成下列问题：
问题1：测电笔的作用是用来辨别____________。

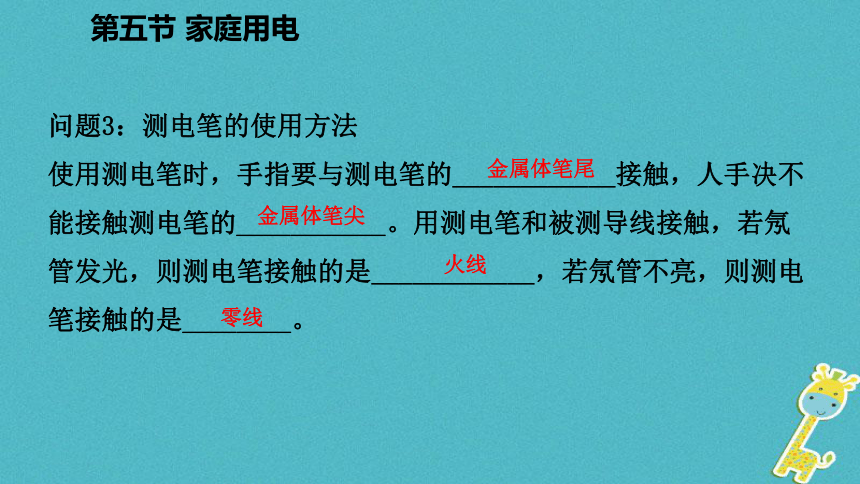

问题2：根据教材P112图15－22可知，测电笔的主要结构包括___________、___________、_______、___________。其中高阻值电阻是一个阻值在______以上的电阻，它的作用是__________________________________________________。 限制通过人体电流的大小，防止发生触电事故 火线与零线金属体笔尾高阻值电阻氖管金属体笔尖1MΩ第五节 家庭用电问题3：测电笔的使用方法
使用测电笔时，手指要与测电笔的____________接触，人手决不能接触测电笔的___________。用测电笔和被测导线接触，若氖管发光，则测电笔接触的是____________，若氖管不亮，则测电笔接触的是________。 金属体笔尾金属体笔尖火线零线第五节 家庭用电学点4　注意用电安全 阅读教材P113～114，完成下列问题：
问题1：日常生活所说的触电是指________________________________________。大量事实表明：________________的电压才是安全电压。
问题2：家庭电路中的触电事故都是人体直接或间接接触________而引起的。 火线一定大小的电流通过人体所引起的伤害事故不高于36V第五节 家庭用电开关要接在火线上螺口灯泡的螺旋金属一定要接在零线上三孔插座应接有地线第五节 家庭用电问题4：请你再列举出安全用电的其他注意事项(写出两条即可)：________________________________________。
问题5：当发现有人触电，首先应____________或____________________________，使触电的人迅速脱离电源。发生火灾时，要首先________________，绝不能________________________。 带电泼水救火不弄湿用电器，不损坏电器设备中的绝缘体等切断电源 用干燥的木棍、竹竿将电线挑开切断电源第五节 家庭用电常考类型一 安装家庭电路C第五节 家庭用电[名师讲评]连接电路时应注意以下几点：（1）家庭电路各组成部分的连接顺序不能颠倒；（2）保险丝串联接在火线上；（3）开关一端必须与火线相连；（4）灯口的连接方法是火线接灯口顶端，零线接灯口的螺旋套；（5）两孔插座的接线要求是“左零右火”，三孔插座的接线要求是“左零右火上接地”。第五节 家庭用电常考类型二 家庭电路中的故障分析C第五节 家庭用电常考类型三 安全用电典例3 [厦门中考]下列做法中符合安全用电要求的是（ 　）
A. 熔断器安装在零线上更安全
B. 更换灯泡时，先断开开关
C. 电器发生火灾时，要立即给着火的电器泼冷水
D. 发现落在地上的高压线，要靠近检查是否带电B第五节 家庭用电家庭用电 家庭电路 组成各部分作用连接方式安全用电 触电 含义原因形式安全用电原则第五节 家庭用电2208电能表第五节 家庭用电右导体丙第五节 家庭用电第五节 家庭用电4．下列做法中符合安全用电规范的是(　　)
A．继续使用绝缘层破损的导线
B．家庭电路中用铜丝代替熔丝
C．发生触电事故时，应先切断电源
D．可以趁家中停电的间歇不切断总电源来检修电路 C
