2019年北师大版八下物理《第六章 常见的光学仪器》单元测试卷
一．选择题（共10小题）
1．如图，小明对观看3D电影的眼镜产生了兴趣，他用眼镜观察正在工作的液晶显示屏幕，透过A镜片看到的屏幕正常，透过B镜片看到的屏幕漆黑；将眼镜在竖直面内转过90°，透过B镜片看到的屏幕正常，透过A镜片看到的屏幕漆黑。小明对3D眼镜的光学特性的推断，符合事实的是（ ）
A．A镜片是不透光的
B．B镜片是不透光的
C．A、B具有不同的光学特性
D．A、B具有相同的光学特性
2．如图是把一副眼镜放在太阳光下，在地面上看到的情形。由此可以判断镜片是（ ）
A．凸面镜 B．凹面镜 C．凸透镜 D．凹透镜
3．凸透镜和凹透镜的光学性质不同，为判别直径相同的两个透镜的种类，现分别将它们正对太阳光，再把一张纸放在它的下方，在纸上分别得到大小不同的甲、乙两个光斑，透镜与光斑的大小如图所示（d1＜d＜d2）．则根据这两个光斑（ ）
A．甲、乙均能准确判断透镜的种类
B．甲能准确判断透镜的种类而乙不能
C．乙能准确判断透镜的种类而甲不能
D．甲、乙均不能准确判断透镜的种类

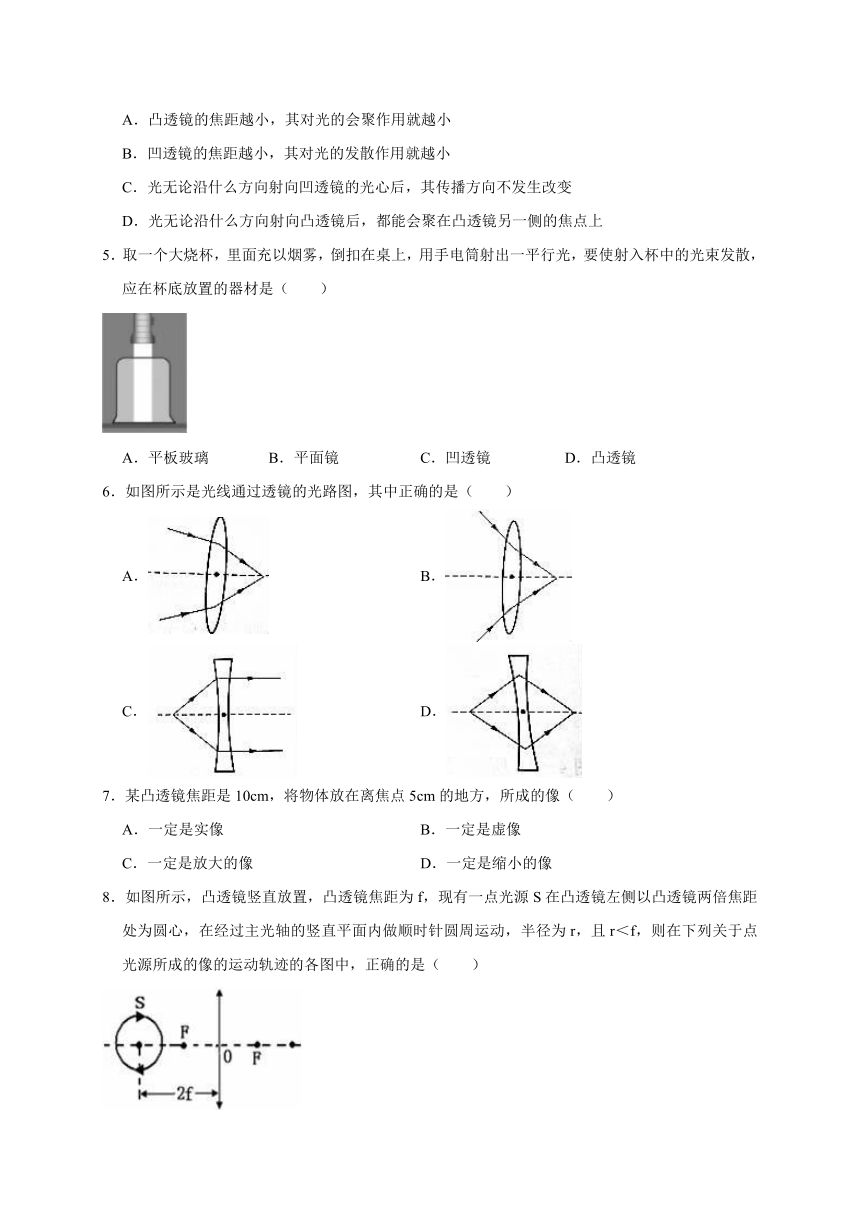

4．下列关于凸透镜和凹透镜的说法正确的是（ ）
A．凸透镜的焦距越小，其对光的会聚作用就越小
B．凹透镜的焦距越小，其对光的发散作用就越小
C．光无论沿什么方向射向凹透镜的光心后，其传播方向不发生改变
D．光无论沿什么方向射向凸透镜后，都能会聚在凸透镜另一侧的焦点上
5．取一个大烧杯，里面充以烟雾，倒扣在桌上，用手电筒射出一平行光，要使射入杯中的光束发散，应在杯底放置的器材是（ ）
A．平板玻璃 B．平面镜 C．凹透镜 D．凸透镜
6．如图所示是光线通过透镜的光路图，其中正确的是（ ）
A． B．
C． D．
7．某凸透镜焦距是10cm，将物体放在离焦点5cm的地方，所成的像（ ）
A．一定是实像 B．一定是虚像
C．一定是放大的像 D．一定是缩小的像
8．如图所示，凸透镜竖直放置，凸透镜焦距为f，现有一点光源S在凸透镜左侧以凸透镜两倍焦距处为圆心，在经过主光轴的竖直平面内做顺时针圆周运动，半径为r，且r＜f，则在下列关于点光源所成的像的运动轨迹的各图中，正确的是（ ）

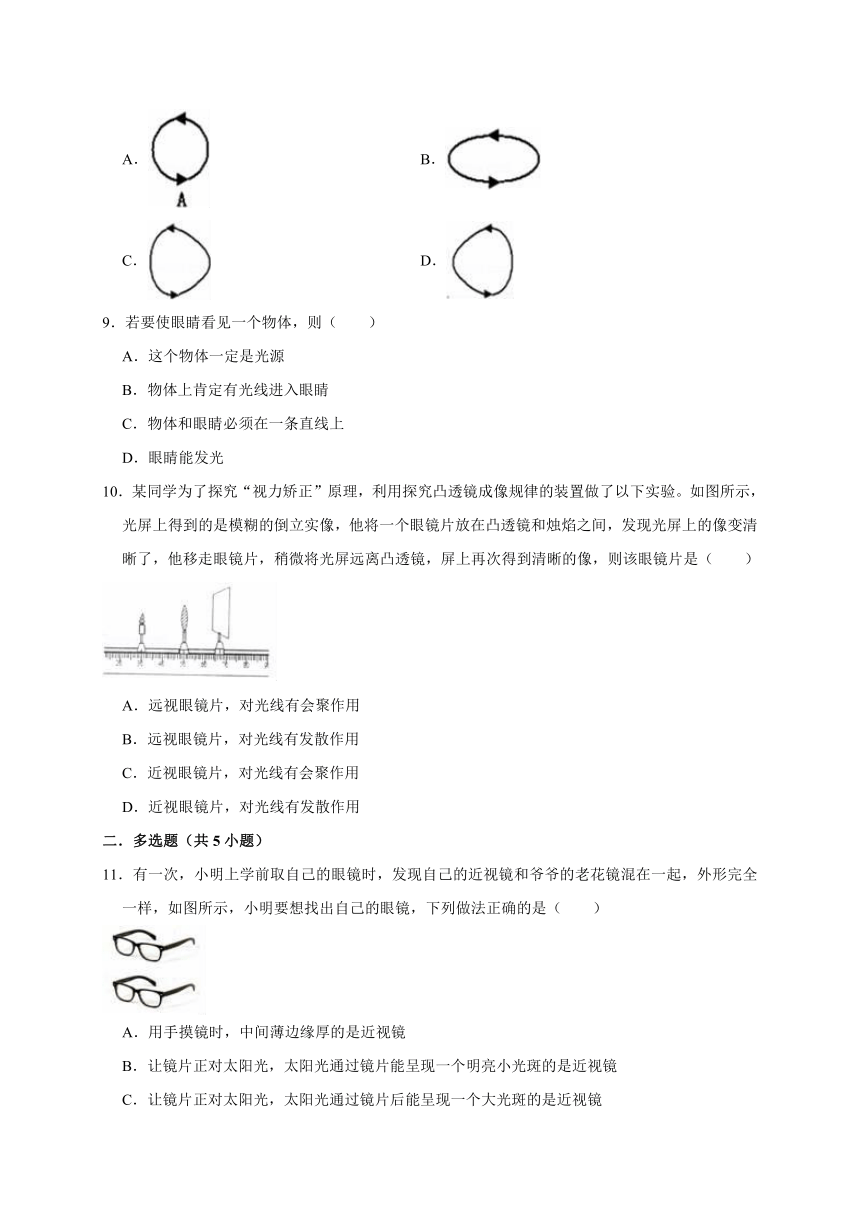

A． B．
C． D．
9．若要使眼睛看见一个物体，则（ ）
A．这个物体一定是光源
B．物体上肯定有光线进入眼睛
C．物体和眼睛必须在一条直线上
D．眼睛能发光
10．某同学为了探究“视力矫正”原理，利用探究凸透镜成像规律的装置做了以下实验。如图所示，光屏上得到的是模糊的倒立实像，他将一个眼镜片放在凸透镜和烛焰之间，发现光屏上的像变清晰了，他移走眼镜片，稍微将光屏远离凸透镜，屏上再次得到清晰的像，则该眼镜片是（ ）
A．远视眼镜片，对光线有会聚作用
B．远视眼镜片，对光线有发散作用
C．近视眼镜片，对光线有会聚作用
D．近视眼镜片，对光线有发散作用
二．多选题（共5小题）
11．有一次，小明上学前取自己的眼镜时，发现自己的近视镜和爷爷的老花镜混在一起，外形完全一样，如图所示，小明要想找出自己的眼镜，下列做法正确的是（ ）
A．用手摸镜时，中间薄边缘厚的是近视镜
B．让镜片正对太阳光，太阳光通过镜片能呈现一个明亮小光斑的是近视镜
C．让镜片正对太阳光，太阳光通过镜片后能呈现一个大光斑的是近视镜
D．拿着镜片看字，把字放大的是近视镜

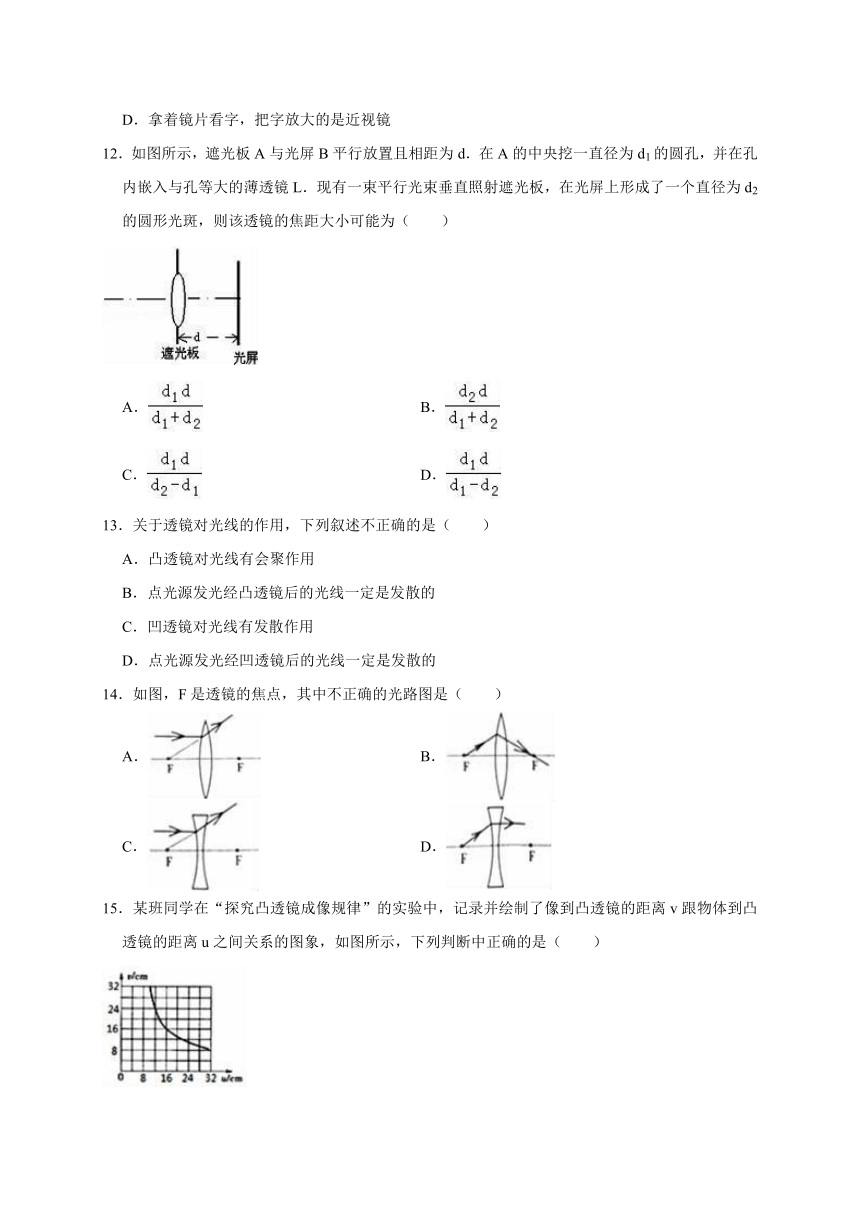

12．如图所示，遮光板A与光屏B平行放置且相距为d．在A的中央挖一直径为d1的圆孔，并在孔内嵌入与孔等大的薄透镜L．现有一束平行光束垂直照射遮光板，在光屏上形成了一个直径为d2的圆形光斑，则该透镜的焦距大小可能为（ ）
A． B．
C． D．
13．关于透镜对光线的作用，下列叙述不正确的是（ ）
A．凸透镜对光线有会聚作用
B．点光源发光经凸透镜后的光线一定是发散的
C．凹透镜对光线有发散作用
D．点光源发光经凹透镜后的光线一定是发散的
14．如图，F是透镜的焦点，其中不正确的光路图是（ ）
A． B．
C． D．
15．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断中正确的是（ ）
A．该凸透镜的焦距是16cm
B．当u＝12cm时，在光屏上能得到一个放大的像
C．当u＝20cm时，成放大的像，投影仪就是根据这一原理制成的
D．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小
三．填空题（共5小题）
16．如图所示的四块玻璃制成的透镜中，属于凸透镜的是 ，属于凹透镜的是 。对透过的光线有会聚作用的透镜的是 ，对透过的光线有发散作用的透镜的是 （写字母）。
17．在利用太阳光测量凸透镜焦距时，小华将凸透镜正对着太阳，再把一张纸放在它的下方，如图所示。当在纸上呈现一个并非最小的光斑时，测得这个光斑到凸透镜的距离为L．小华推断，凸透镜的焦距一定大于L。
（1）你认为小华的推断 （选填“正确”或“不正确”）。
（2）为了检验小华的推断是否正确，可将凸透镜向下方的纸张慢慢移近，若观察到纸上呈现的光斑变 （选填“大”或“小”），则他的推断是正确的。
18． 于凸透镜主光轴的光线通过凸透镜后会聚在主光轴上一点，这个点叫做凸透镜的 ，凸透镜的焦点有 个，焦点到凸透镜中心的距离叫 。把光源放在凸透镜的 处，通过凸透镜后的光线会成为一束平行光线。
19．图中是透过装满水的玻璃瓶看纸上字“无锡”的情景，看到的“锡”字是正立、放大的 像（填“实”或“虚”），这个玻璃瓶相当于 镜。它对太阳光有 作用，所以为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶。否则雨水进入饮料瓶后可能会导致森林火灾。
20．凹透镜对光具有 （填“发散”或“会聚”）作用；矫正“老花眼”要利用 （填“凸透镜”或“凹透镜”）。
四．实验探究题（共3小题）
21．实验室有两个透镜，一个是凸透镜，一个是凹透镜。要区别哪一个是凸透镜，哪一个是凹透镜，不准用手摸镜子，也不能使用专门仪器，请你想一个方法区别这两个透镜。
22．（1）小强做光的色散实验，看到白光经三棱镜折射后，光屏上出现了红、橙、黄、绿、蓝、靛、紫彩色光带，产生了一个问题：红光、紫光对凸透镜的焦距是否相同？于是他分别用红光和紫光平行于同一个凸透镜的主光轴射入进行验证。
a．请你在图中画出红光、紫光经凸透镜折射后的光线（图中F1、F2两点表示焦点）
b．小强得到的结论是： 。
（2）如图所示，小丽探究凸透镜成像规律。适当移动在光具座上的蜡烛和透镜的位置，在光屏上得到一个缩小的像；保持蜡烛和光屏的位置不变，使透镜向 移动，在光屏上得到一个放大的像；然后，保持蜡烛和透镜现在的位置不变，将原来透镜更换为一个焦距较小的凸透镜做实验，使光屏向 移动，得到了一个清晰的像，此时像的大小比更换透镜前变 。
23．某小组同学用如图甲的装置探究“凸透镜成像规律”，其中凸透镜的焦距为15cm，他们进行实验的同时，在坐标纸上记录蜡烛与光屏上像的位置和大小，如图乙（用带箭头的线段表示物或像，A'、B'分别表示蜡烛在A、B处时像的位置）
（1）从图乙中可以看出，蜡烛在A，B位置时光屏上得到的都是倒立、 的实像，生活中利用这个成像特点制成了 （写出一个即可）；
（2）和其他小组交流后发现，当蜡烛在距透镜15﹣30cm之间时，像均成在透镜另一侧距透镜30cm以外处，但是，当他们把蜡烛放在C位置时，在光具座上无论怎样移动光屏，都不能得到清晰的像，原因是像距 ；
（3）为了让蜡烛在C位置的像成在光具座上的光屏上，他们采用了两种做法：
做法一：保持蜡烛和透镜的位置不变，更换凸透镜，在光具座上移动光屏，光屏上又出现了清晰的像，这表明像距变 了，由此推断更换的凸透镜会聚光的能力较强，此透镜焦距 15cm（选填“大于”“小于”或“等于”）；
做法二：保持蜡烛和透镜的位置不变，在蜡烛和透镜之间再放置另外一个凸透镜，在光具座上移动光屏，光屏上又出现了清晰的像，由此实验联系实际，远视眼的晶状体焦距较 （选填“大”或“小”），将近处物体的像成在视网膜的 方（选填“前”或“后”），故需配戴 透镜进行矫正。
五．计算题（共1小题）
24．如图所示，物体AB在凸透镜另一侧能成一个等大、倒立的实像，物距u＝OB，像距v＝OD，凸透镜的焦距为f．其中物距、像距和焦距之间的关系＝+。
（1）请你结合数学知识证明凸透镜成等大实像的条件是u＝2f；
（2）物理学中用像距和物距的比值来表示凸透镜的放大率，即m＝，请你结合公式和投影仪成像时u和v的大小关系，说明投影仪成像时放大率m是大于1还是小于1。
六．解答题（共2小题）
25．桌上有凸透镜和凹透镜各一个，你有几种方法可以把它们判断出来？
从透镜的结构特点去判断：
从透镜对光线的作用去判断：
从透镜成像的角度去判断：
26．有两只干净的圆柱型玻璃杯，一只盛满纯净的水，一只是空的，上面盖上相同的盖子，你怎样用眼睛来判断哪只杯中有水？
2019年北师大版八下物理《第六章 常见的光学仪器》单元测试卷
参考答案
一．选择题（共10小题）
1．D； 2．D； 3．B； 4．C； 5．C； 6．A； 7．C； 8．C； 9．B； 10．A；
二．多选题（共5小题）
11．AC； 12．ACD； 13．BD； 14．ABD； 15．BD；
三．填空题（共5小题）
16．bd；ac；bd；ac； 17．不正确；大； 18．平行；焦点；2；焦距；焦点； 19．虚；凸透；会聚； 20．发散；凸透镜；
四．实验探究题（共3小题）
21． ； 22．红光对凸透镜的焦距大，紫光对凸透镜的焦距小；蜡烛（左）；凸透镜（左）；小； 23．放大；投影仪；太大，超出了光具座的范围，像不能成在光屏上；小；小于；大；后；凸；
五．计算题（共1小题）
24． ；
六．解答题（共2小题）
25． ； 26． ；
