欧姆定律
17.2
舞台上绚丽的灯光变幻让人目不暇接，这都是电流的功劳，那么电流是如何发生变化的，电流的变化遵循着什么样的规律呢?
新课引入:
我们以最简单的电路为例，怎么样使一个小灯泡的亮度发生变化？

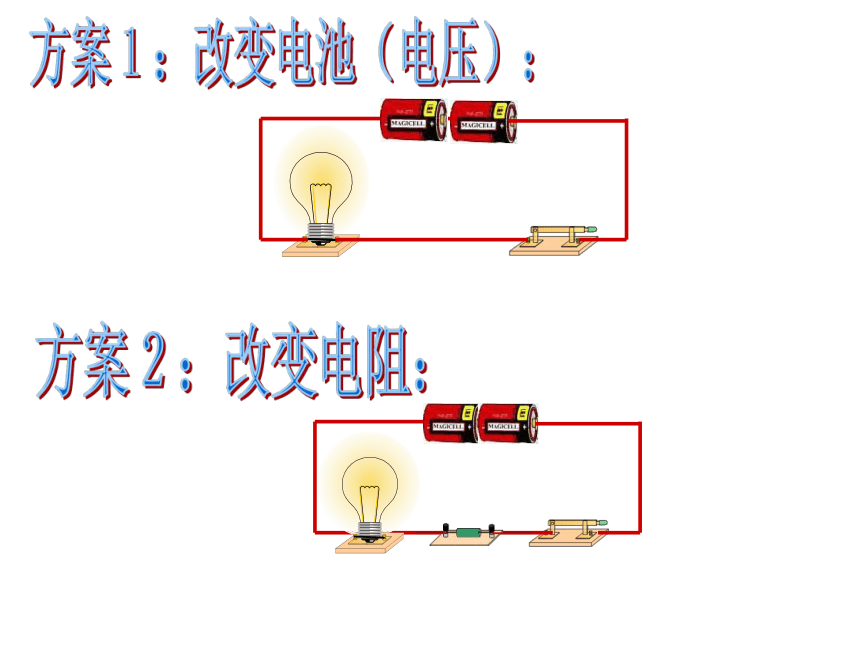

方案１：改变电池（电压）：







方案２：改变电阻：

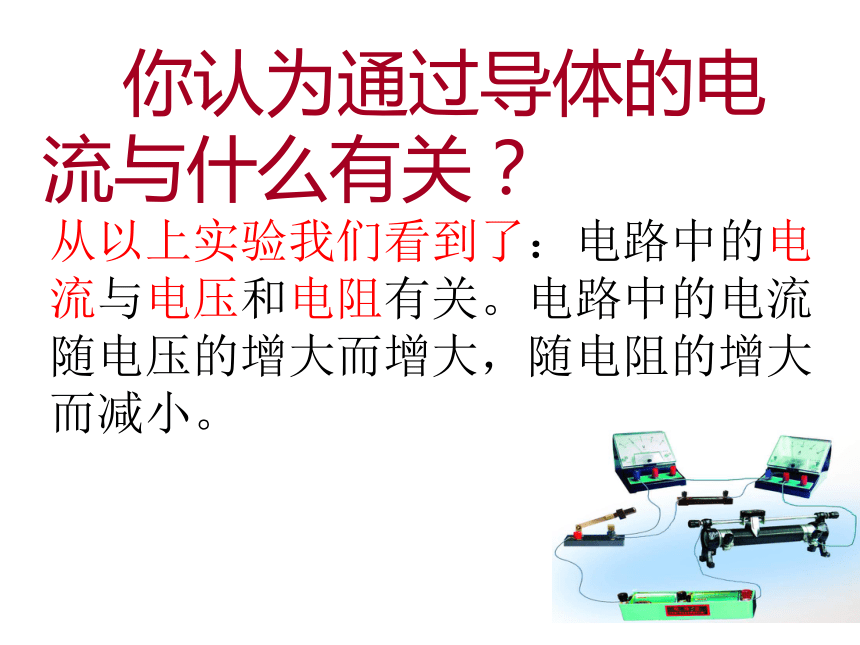

你认为通过导体的电流与什么有关？
从以上实验我们看到了：电路中的电流与电压和电阻有关。电路中的电流随电压的增大而增大，随电阻的增大而减小。

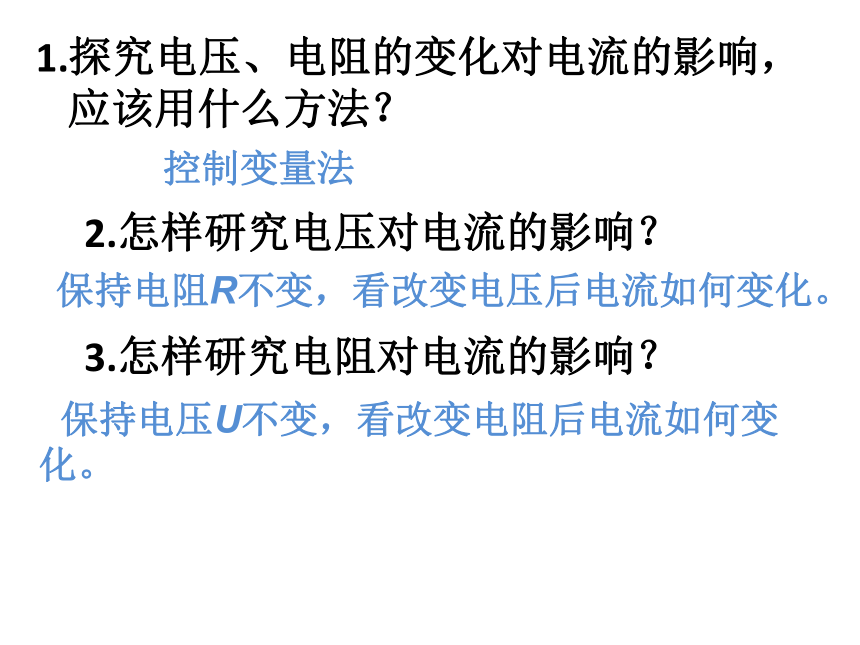

1.探究电压、电阻的变化对电流的影响，应该用什么方法？

2.怎样研究电压对电流的影响？

3.怎样研究电阻对电流的影响？

控制变量法
保持电阻R不变，看改变电压后电流如何变化。
保持电压U不变，看改变电阻后电流如何变化。

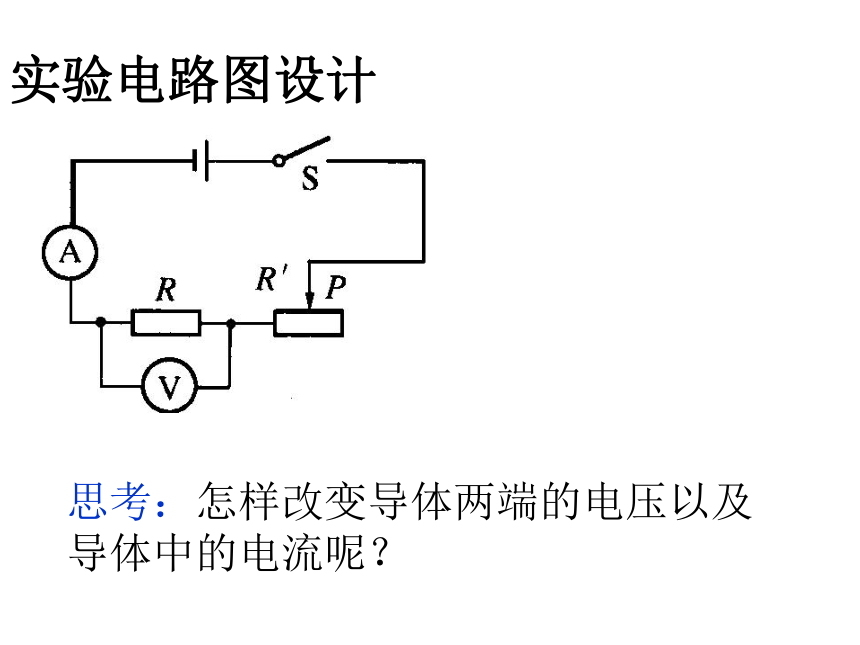

实验电路图设计
思考：怎样改变导体两端的电压以及导体中的电流呢？

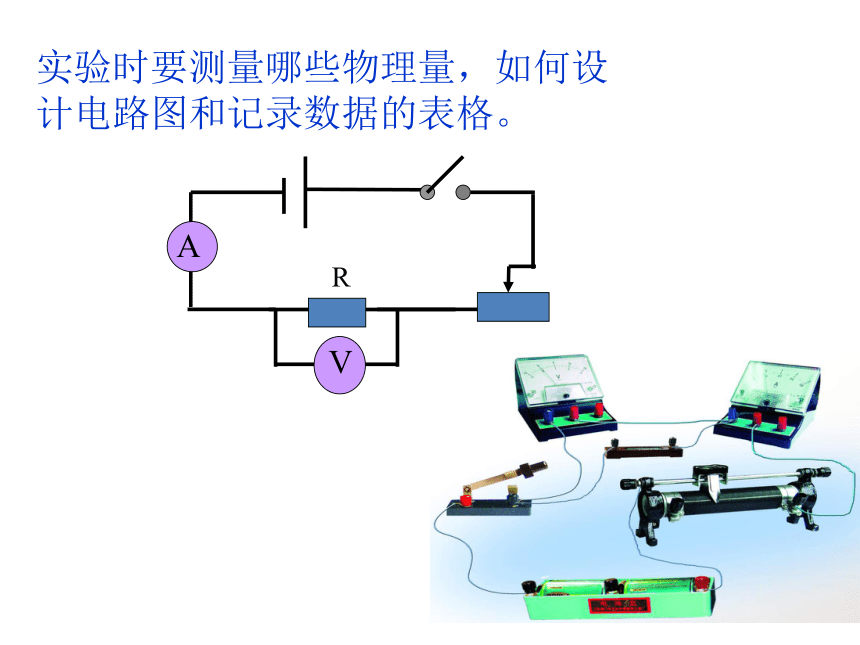

实验时要测量哪些物理量，如何设计电路图和记录数据的表格。








A




V






R





R/Ω U/V I/A
第一次
第二次
第三次

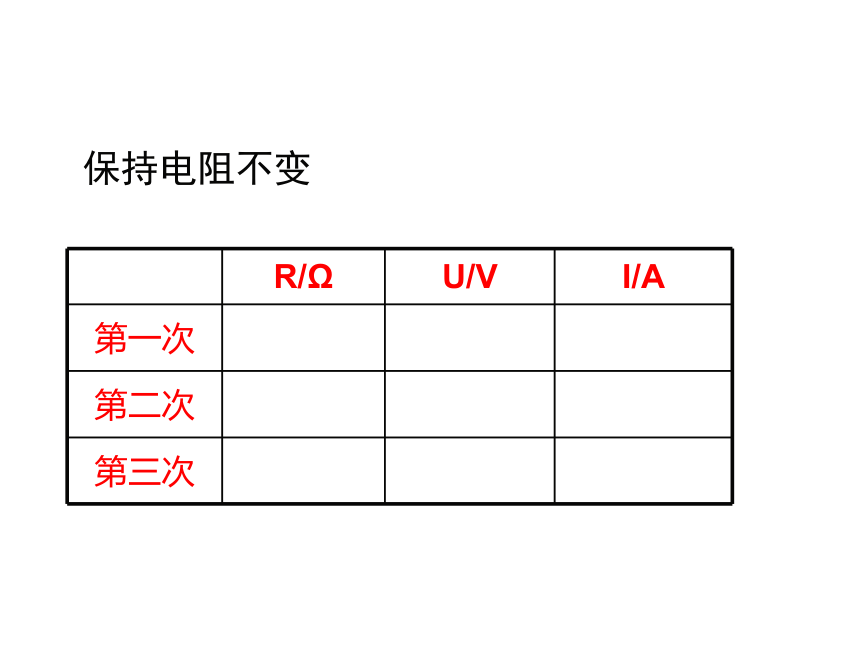

保持电阻不变
U/V R/Ω I/A
第一次
第二次
第三次

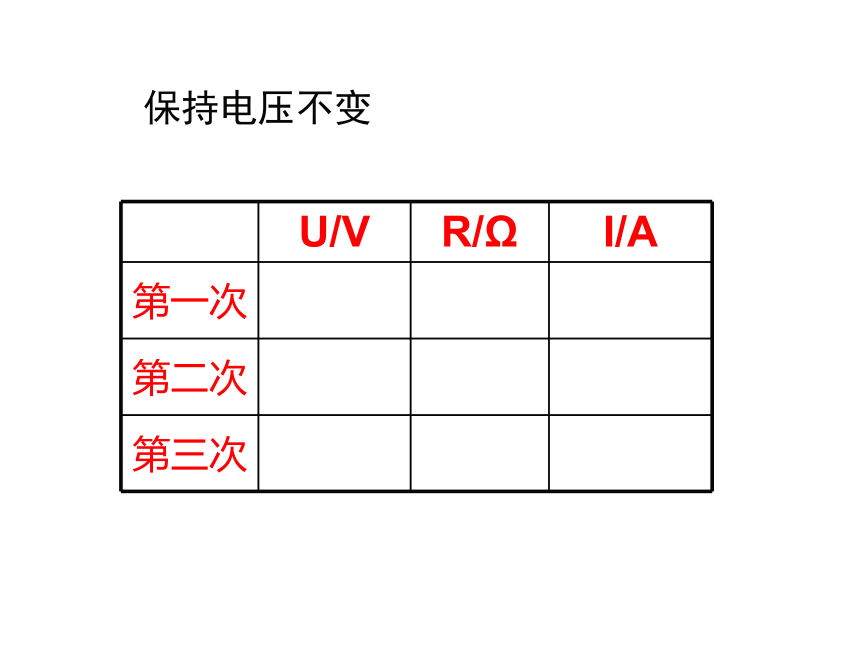

保持电压不变

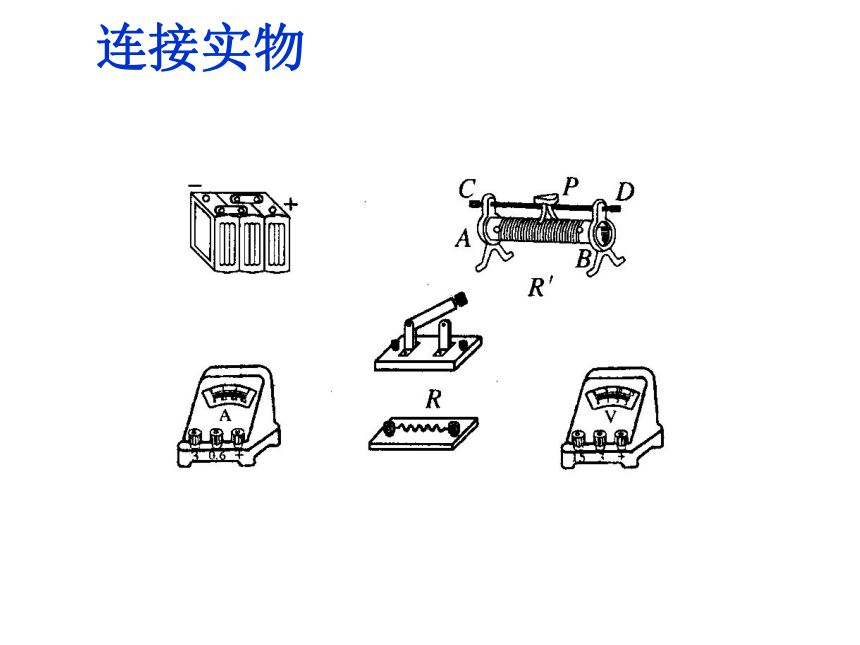

连接实物
1、连结电路的过程中，开关必须处于＿ ＿状态。
2、在接通电路前，滑动变阻器的滑片要放在＿＿＿＿＿＿＿＿位置。
实验注意事项
断开
阻值最大
研究I-U的关系


V

实验1
1、保持____不变，研究 I 随 U 的变化关系






A
R





R
实验 次序 电阻Ｒ＝＿Ω
电压U/v 电流I/A
１
２
３
实验结论
保持电阻不变时，电流跟电压成_______关系。
正比
10
1
1.5
2
=10Ω
0.1
0.15
0.2


I
U
滑动变阻器的作用:
改变导体R两端的电压
研究I-R的关系


V







A





R
2=10Ω
R
3=15Ω
实验2
1、保持____不变，研究 I 随 R 的变化关系
U
实验 次序 电压U＝____V
电阻R/Ω 电流I/A
１
２
３
实验结论
保持电压不变时，电流跟电阻成_______关系。
反比
1.5
5
10
15
R
1=5Ω
U=1.5V
0.3
0.15
0.1
滑动变阻器的作用:
控制导体R两端的电压不变
导体中的电流跟导体两端的电压成正比,
跟导体的电阻成反比
总结：
实验结论：　　
——欧姆定律
1、当电阻一定时，导体中的电流跟导体
两端的电压成正比
2、当电压一定时，导体中的电流跟导体的电阻成反比.






U


I
R
I
U
R
与
成正比
成反比
导体中的电流与导体两端的电压成正比,与导体的电阻成反比.
欧姆定律
=

基本公式
变换式


U= I R
R=

U
I
导体中的电流与导体两端的电压成正比,与导体的电阻成反比.
欧姆定律
三个物理量单位之间的关系：
1V
1A=

1?
注意：①在一段电路中，只要知道了I、U、R中的任意两个量，就可以根据欧姆定律算出第三个量。
②欧姆定律中的I、U和R是指同一段电路中的电流、电压和电阻，决不能张冠李戴。
例题
某电熨斗在220V电压下工作时，其电热丝的阻值为96.8 Ω。那么此时通过该熨斗电热丝的电流是多大？
解：I =
答：此电熨斗正常工作时的电流约2.3A。
给某导体两端加上6V电压时，通过导体的电流是2A，当电压变为3V时，通过导体中的电流是__A
次序 电压U/V 电流I/A 电阻R/Ω
1 10 2.5
2 10 2
3 4 5
根据欧姆定律完成下列表格
4
5
20
1

R=U/I跟I=U/R相似，那能否认为电阻跟电压成正比，跟电流成反比？
I=U/R

U=IR
R=U/I


导体的电阻是导体本身固有的一种性质，导体电阻的大小是由导体的长度、横截面积和材料决定的，当电阻两端电压改变时，通过它的电流也成正比例改变，而电压与电流比值（即电阻）不变，是一个定值（可以看出电阻的大小等于电压与电流的比值），故电阻跟电压、电流无关，不存在正、反比的关系。所以R=U／I，只能用来计算电阻的大小，而不能用作电阻的定义式 。
如图所示电路中，当开关S闭合，滑片P向右移动时，关于两表示数的变化下述正确的是( )
A.电流表、电压表的示数均变大
B.电流表、电压表的示数均变小
C.电流表的示数变小，
电压表的示数变大
D.电流表的示数变大，
电压表的示数变小
C

由公式I= 可以推导出R= 关于其说法下列正确的是（ ）
A、导体的电阻R与导体两端的电压U成正比
B、导体的电阻R与导体中的电流I成反比
C、当导体两端的电压为0时，导体的电阻也为0
D、导体的电阻R是导体本身的性质，与导体两端的电压U、导体中的电流I无关
U

R
U

I
D
如图所示，R=10?，电源电压为2V，求通过R的电流为？当电源电压为4V时，通过电阻R的电流又是多少？













R
家庭电路使用的是交流电，当通过人体的电流达到50mA时， 就会导致人呼吸麻痹、心室颤动。人体的电阻在正常情况下约为2k?，请算一算此时加在人体上的电压是多大？人体的安全电压为36V，试估算出允许通过人体的最大电流。
课堂练习：
4
4
1、某导体两端的电压为2V时，通过导体的电流为500mA，此导体的电阻为_____Ω。切断电源后导体两端的电压为零，此时导体的电阻为_______Ω。
2.小明用下图电路研究“电流与电阻的关系”。在连接电路时，开关必须＿＿＿，在开关闭合前，应将滑动变阻器的滑片移到___________（选填“最左端”或“最右端”）；闭合开关，调节滑动变阻器使电压表的示数为6V，当把此时的5Ω电阻换成10 Ω的电阻接入电路，进行实验探究，则下一步应进行的操作是：
__________________________________。
断开
最右端
调节滑动变阻器，使电阻两端的电压仍为6V
3.由欧姆定律 可导出变形式 ，对

此表达式，下面说法中正确的是 ( )
A.加在导体两端的电压越大，则导体的电阻越大
B.通过导体的电流越大，则导体的电阻越小
C.导体的电阻是导体本身的一种性质，跟电压、电流无关
D.导线的电阻在电流减小到零时非常大


C
若导体两端电压为6 V时,通过它的电流是0.1 A,则该导体的电阻大小为　　　Ω;若该导体两端电压为3 V,则通过它的电流为　　　　A;若两端电压为零,则该导体的电阻为　　　　Ω。?
如图所示的电路中,电源电压恒为30 V,电阻R1为15 Ω。同时闭合开关S1、S2时,电流表的示数为2.5 A。求:




(1)通过电阻R1的电流;
(2)电阻R2的阻值。
)在探究电流与电压关系的实验中,分别用R1、R2两个电阻进行探究,并根据各自的实验数据绘制出如图所示的U-I关系图象,从图中可以看出R1与R2的大小关系是(　　)




A.R1>R2 B.R1=R2
C.R1再见
