2018—2019学年人教版九年级第二十一章信息的传递第3节广播电视和移动通讯(27张ppt)

第二十一章 信息的传递
第3节 广播电视和移动通讯

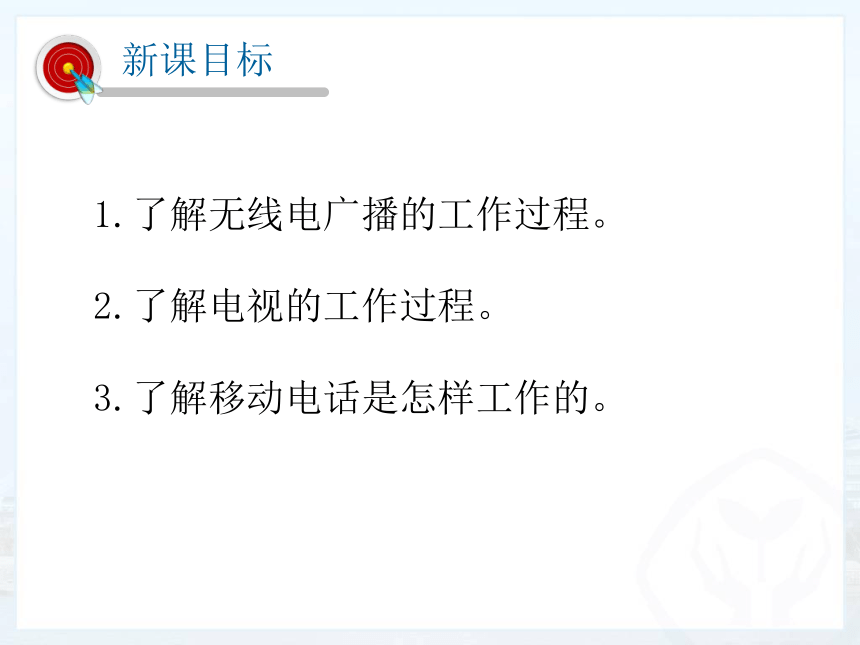

新课目标
1.了解无线电广播的工作过程。

2.了解电视的工作过程。

3.了解移动电话是怎样工作的。

预学反馈
1.无线电广播信号的发射由广播电台完成，话筒将声音信号转换为电信号，调制器将音频信号加载到高频电流上通过天线产生电磁波发射到空中。
2.无线电广播信号的接收由收音机完成，调谐器选出特定频率的信号，解调后，留下音频信号，再经放大后由扬声器转换成声音。
3.电视用电磁波传递图像信号和声音信号，电视机用显示器还原图像，用扬声器还原声音。
4.移动电话既是无线电发射台，又是无线电接收台，它和其他用户通话靠基地台来转接。
在信息技术高速发展的今天，电磁波对我们来说越来越重要，广播、电视要利用电磁波，移动电话也要利用电磁波，那么，声音和图像是怎样利用电磁波来传递的？

新课引入
1．无线电广播信号的发射由广播电台完成
探究一 无线电广播信号的发射和接收

新课引入

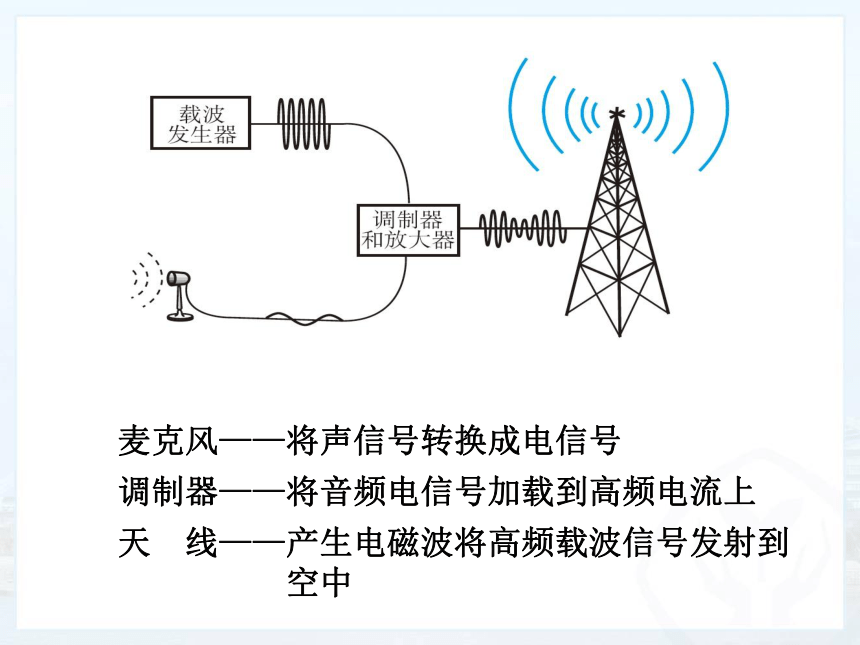

　　麦克风——将声信号转换成电信号
　　调制器——将音频电信号加载到高频电流上　　　　　
　　天　线——产生电磁波将高频载波信号发射到
　　　　　　　空中




发
射
天
线

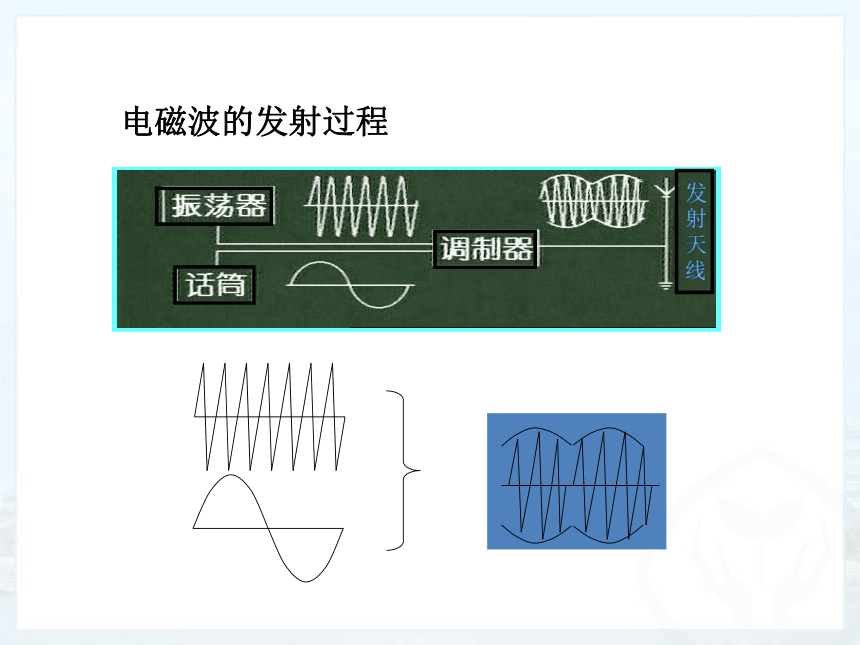

电磁波的发射过程

声音信号的传送
话筒前的人

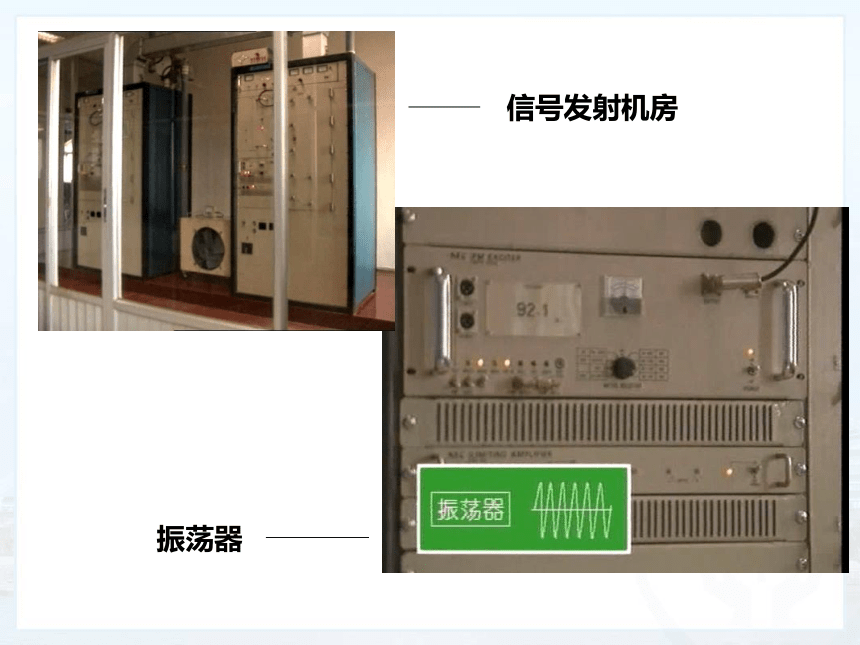

振荡器
信号发射机房


电视信号发射塔上的信号发射天线
无线电信号发射塔


2．收音机负责信号的接收与还原
　　天　线——接收各种各样的电磁波
　　调谐器——选择需要电台的载波信号（解调）
　　解　调——从载波信号中复原音频信号
　　扬声器——将音频电信号转换成声音






















































彩塔接收天线
电报大楼上的接收天线


学校的电视演播室
　　电视用电磁波传递图像和声音信号。
探究二 电视的发射和接收
1．图像信号发射工作过程
摄像机——将图像转换成电信号
发射机——将电信号加载到频率很高的电流上
天 线——将高频信号发射到空中
2．电视接收机工作过程
　　接 收 机——取出并放大图像和音频电信号
　　显 示 器——复原图像信号
　　天 　线——接收包含声、像信息的高频信号
　　音频放大——将微弱音频电信号放大并输出
　　手机既是无线电发射台又是无线电接收台。
1．移动电话：（发射接收二合一）
探究三 移动电话
（1）工作原理：移动电话相当于是无线电台，它将用户的声音转变为高频电信号发射到空中，同时它又捕捉空中的电磁波，使用户接收到通话对方送来的信息。

（2）设立基地台的原因：手持移动电话的体积很小，发射功率不大；它的天线也很简单，灵敏度不高。因此，它跟其他用户的通话要靠较大的固定基地台转接。
基地台的天线

手机和座机借助基地台进行交流
基地台
手机
座机
手机和手机通过基地台进行沟通
　　工作区域在几十米至几百米的范围。
　　座机接在市话网上，相当于小型基地台。
2.无绳电话
1.无线电广播信号的发射和接收过程
2.电视信号的发射和接收过程
3.移动电话

课堂小结

当堂训练
